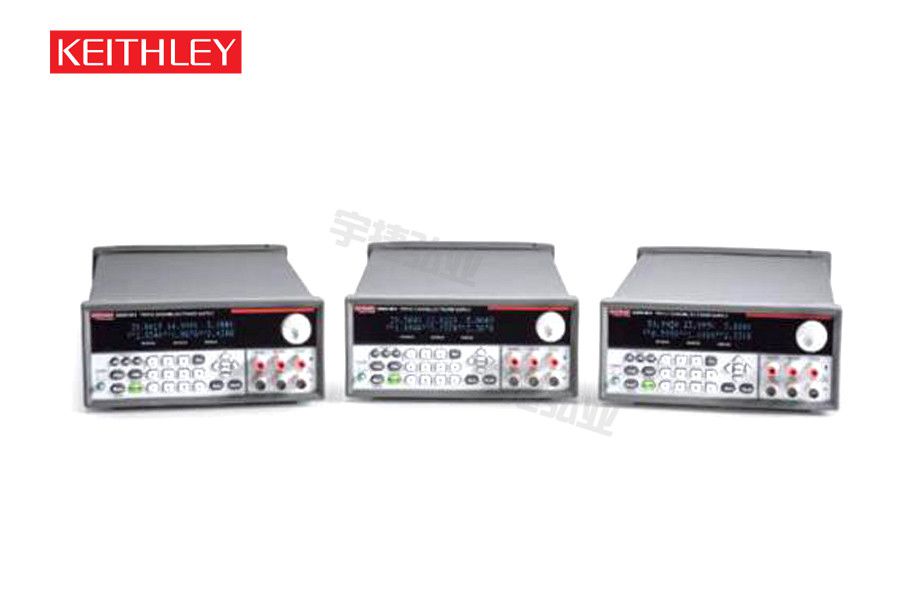

吉时利KEITHLEY 高功率3通道可编程电源2230G-30-3

一、概述

　　Series 2230G 3 通道可编程电源采用节省空间的2U 高、半机架宽机箱，为汽车电路、LED 驱动器、电源、功率IC 和其他高功率电路提供了最高375 W 的功率。2230G-30-3有两条30 V, 3 A 通道和一条5 V, 3 A 通道，提供了195 W功率。2230G-30-6 和2230-60-3 电源输出高达375 W 的功率。2230G-30-6 提供了两条30 V, 6 A 通道，2230G-60-3 则提供了两条60 V, 3 A 通道。这两种375 W 电源都有一条5 V, 3 A 通道，作为第三条通道。这些电源都是线性电源，因此都是低噪声电源，对被测器件(DUT) 的影响最小。每条通道都有矩形输出特点，可以在最大电压时获得全部电流，因此2230G-30-6 可以为6 A 负载提供30 V 电压，2230G-60-3 可以为3 A 负载提供60 V 电压。

二、主要特点

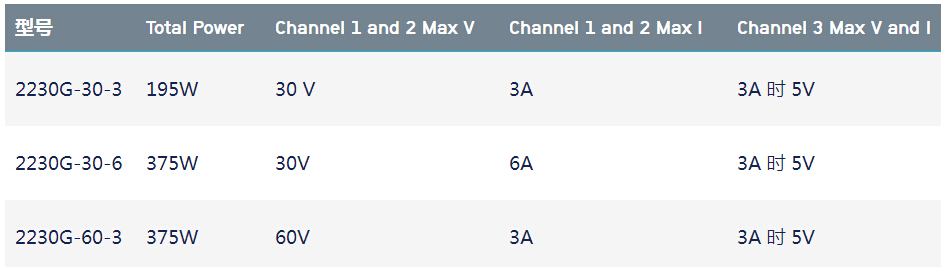

　　●一种195 W型号、两种375 W型号可供选择

　　●195 W型号有两条30 V, 3 A 通道和一条5 V, 3 A 通道

　　●375 W 型号有两条30 V, 6 A 通道或两条60 V, 3 A 通道和一条5 V, 3 A 通道

　　●所有通道都独立控制并隔开，为各种测试设置供电

　　●所有通道都有远程传感功能，可以为负载准确提供编程电压

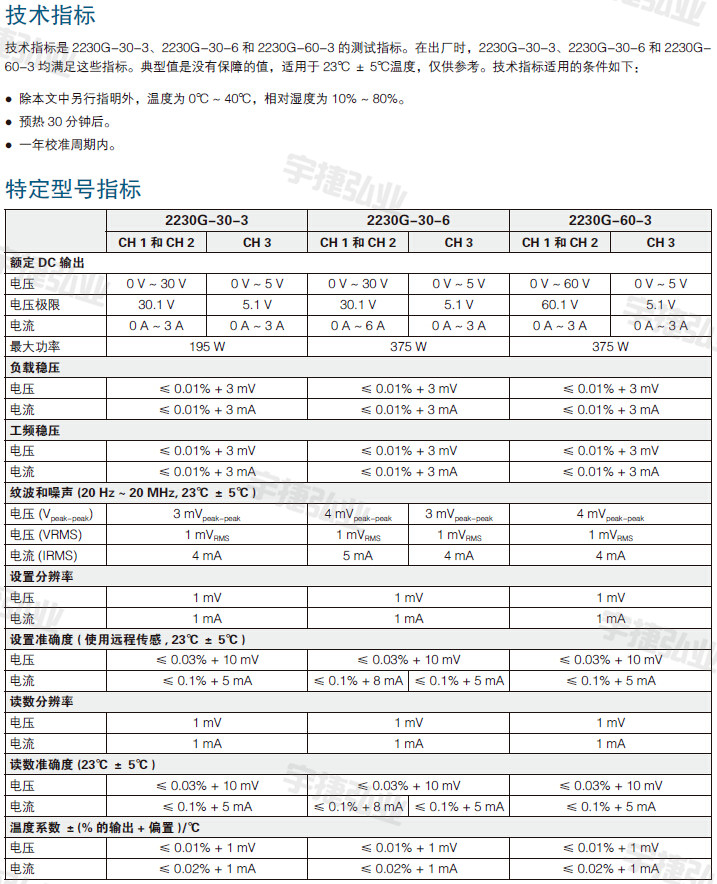

　　●设置和监测输出电压，0.03%基本准确度和1 mV分辨率

　　●监测负载电流，0.1%基本准确度和1 mA 分辨率

　　●低噪声线性稳压，<1 mV rms 纹波和噪声

　　●多条通道串联，输出最高60 V电压；两条或三条通道并联，输出最高15 A 电流(2230G-30-6)

　　●同时显示三条通道的电压和电流输出，立即观测每种输出状态

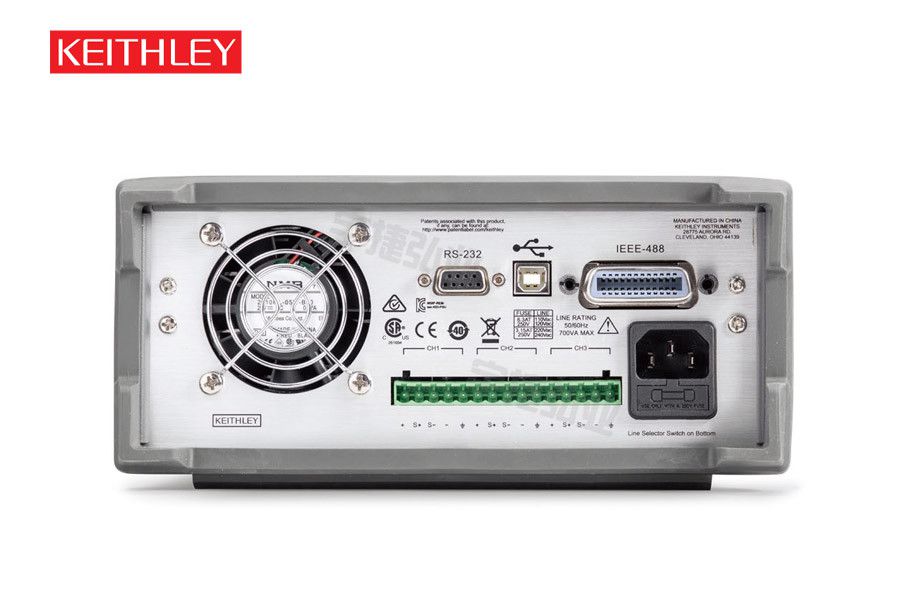

　　●USB、GPIB 和RS-232 接口和后面板连接，方便地进行自动测试

三、应用

　　Series 2230G 电源特别适合测试：

　　●高功率模拟ICs

　　●汽车电路

　　●电信设施电路

　　●LED 驱动器电路
