吉时利KEITHLEY 可编程直流电源2280S系列2280S-32-6

一、概述

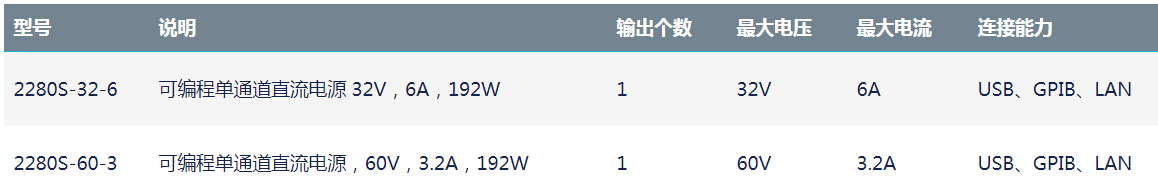

　　2280S系列高精度测量、低噪声、可编程直流电源不仅仅是清洁的电源，它们还是高精密测量仪器。它们可以输出稳定、低噪声电压，在纳安至安培的宽动态范围内监视负载电流。 2280S-32-6型电源在6A电流时输出电压高达32V;2280S-60-3型电源在3.2A电流时输出电压高达60V。

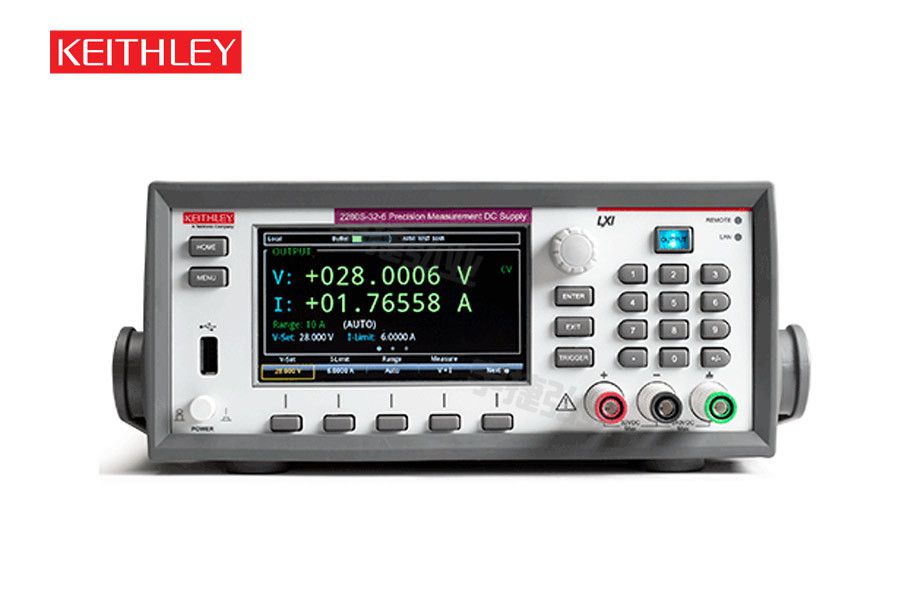

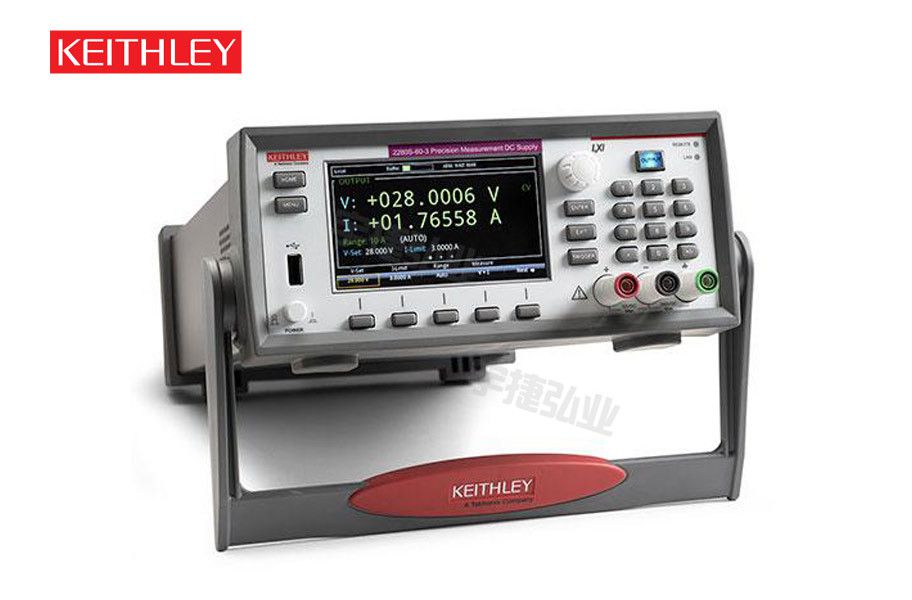

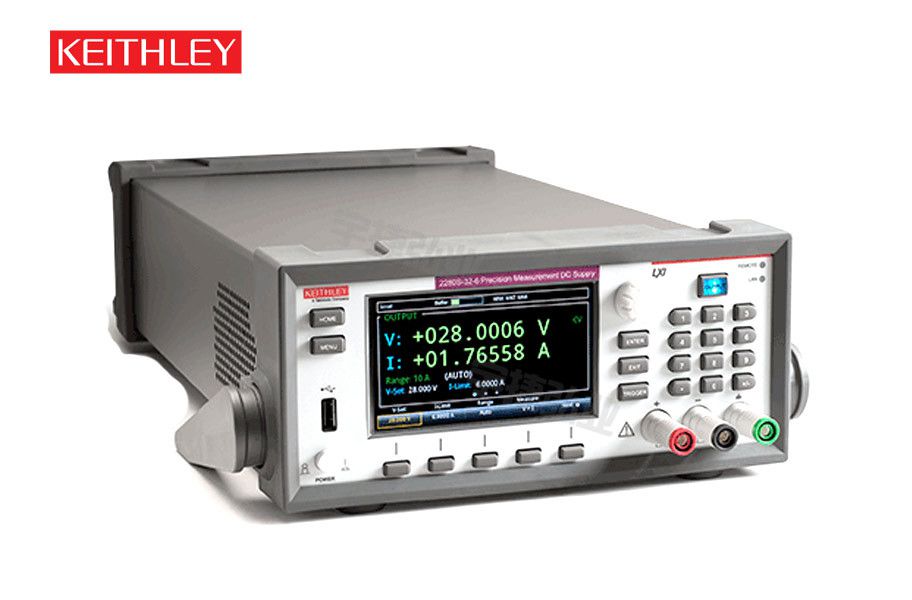

　　这两款电源使用线性稳压，确保输出低噪声和出众的负载电流测量灵敏度。高分辨率彩色薄膜晶体管(TFT)显示屏可以显示各种测量信息。软键按钮和滚轮与TFT显示屏配合使用，可提供便于引导的用户界面，加快仪器设置和使用。此外，内建绘图功能允许监视漂移等趋势。这些电源提供了台式和自动测试系统应用所需的灵活性。例如，它们提供清单模式、触发以及其他速度优化功能，把自动测试应用中的时间降到最低。

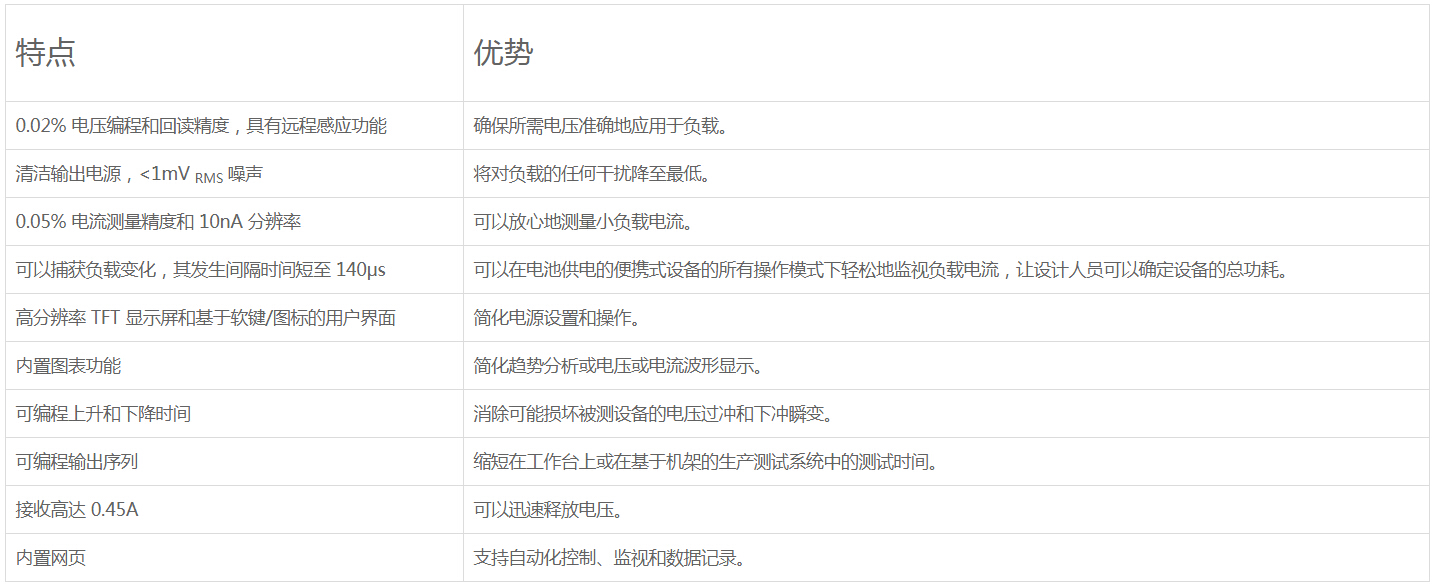

二、特点

　　• 对100nA～6A范围负载电流进行监控，精度高

　　• 对电压和电流进行测量，具有6位半分辨率

　　• 捕获动态负载电流，最短140μs

　　• 低噪声、线性稳压电源，输出功率高达192W

　　• 可编程上升和下降时间，避免电压过冲和欠冲瞬态

　　• 内建绘图功能，简化分析趋势或显示电压/电流波形

　　• 高分辨率TFT显示屏、软键/基于光标的用户接口，简化电源使用

　　• 可编程输出序列缩短测试时间

　　• 阱电流高达0.45A，迅速释放电压

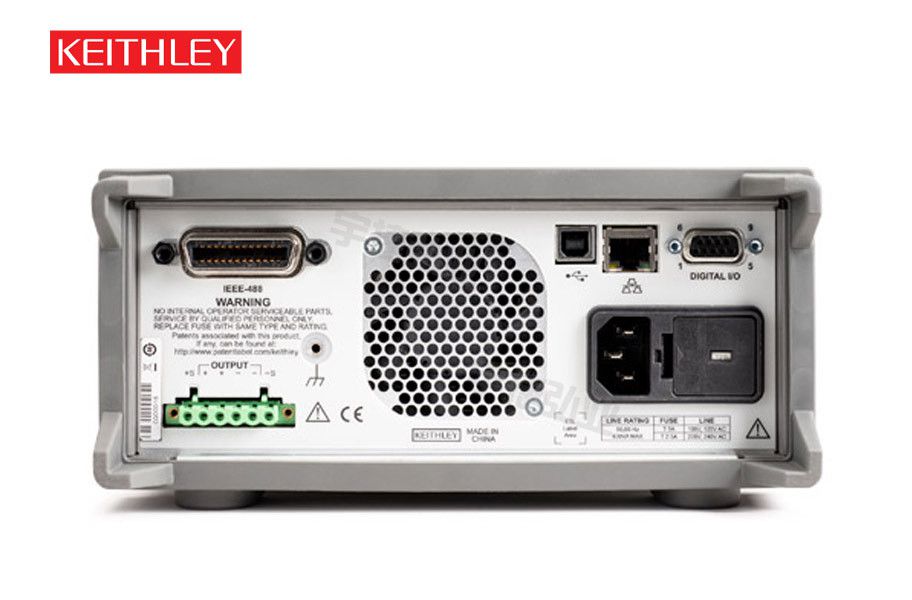

       • 数字I/O，可与其他器件和仪器直接通信

　　• GPIB, USB和LAN接口

　　• 内建web页面，简化自动控制/监视

　　• 利用KickStart启动软件，轻松实现自动测试

　　数字多用表(DMM)高质量、低电流测量，具有高分辨率

　　与传统电源不同，2280S系列电源的测量分辨率高达6位半 。电压输出测量分辨率高达100μV。这些电源负载电流测量范围是100nA至安培级。它们具有4个负载电流测量量程(10A, 1A, 100mA, 10mA)，支持对器件全负荷电流、待机模式电流和睡眠模式电流进行测量，具有数字多用表(DMM)的质量精度。高分辨率允许对负载电流的微小变化进行特性分析，还使得单一量程的测量范围非常宽泛，而且无论是低电流值还是高电流值，都具有出众的精度。

　　快速测量负载变化

　　为了正确监视快速变化和类似脉冲的负载电流，2280S系列电源提供捕获负载变化所需的速度，其时间间隔可以短至140μs。这个能力允许便携式、电池供电设备的设计商和制造商，轻松监视设备在各种运行模式下的负载电流，从而确定其整个功耗。

　　这种高速测量能力允许对上电负载序列和断电序列的每个状态进行测量。测量读取速度高达2500读数/秒，可以每个启动状态的电流消耗进行特性分析和测试。

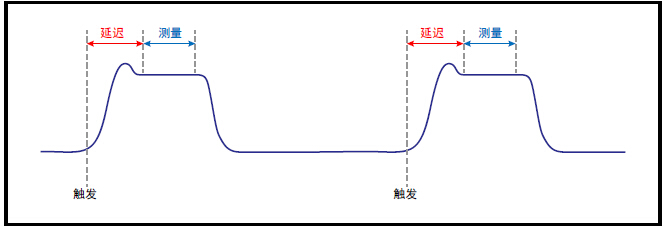

图1 对快速变化或类似脉冲的负载进行时敏测量。外部触发启动采集。可编程延迟和测量次数支持在指定时间对负载电流脉冲进行测量。
