半导体特性曲线图示仪CS-3000系列
IWATSU岩崎（岩通计测） CS-3000大功率晶体管特性图示仪，分为CS-3100/3200/3300。
峰值电压：3000V
峰值电流：1000 A
支持漏电流（LEAKAGE）测试模式（光标分辨率：1 pA）
欢迎垂询：电话137 5117 6688（微信同号）或QQ138235948
一、半导体特性曲线图示仪CS-3000系列概述
IWATSU岩崎(岩通计测) CS-3000大功率晶体管特性图示仪，分为CS-3100/3200/3300,峰值电压：3000V，峰值电流：1000 A，支持漏电流(LEAKAGE)测试模式(光标分辨率：1 pA)，测量IGBT、MOSFETVDMOS、三极管等功率半导体的耐压、漏电流、导通电阻、输出曲线等参数, IWATSU岩崎(岩通计测) CS-3000大功率晶体管特性图示仪，分为CS-3100/3200/3300,峰值电压：3000V，峰值电流：1000 A，支持漏电流(LEAKAGE)测试模式(光标分辨率：1 pA)，测量IGBT、MOSFETVDMOS、三极管等功率半导体的耐压、漏电流、导通电阻、输出曲线等参数。
二、半导体特性曲线图示仪CS-3000系列特点
特点一：
半导体特性曲线图示追踪仪CURVE TRACER
取代TEKTRONIX 370A
适用于各种半导体如IGBT、MOSFET、电晶体、二极管等
测试最高峰值电压：3000V
测试最大峰值电流：1000A
泄漏电流测试模式(Leakage mode)
USB界面方便资料汇出(图片与CSV档)
LAN埠支援远端控制

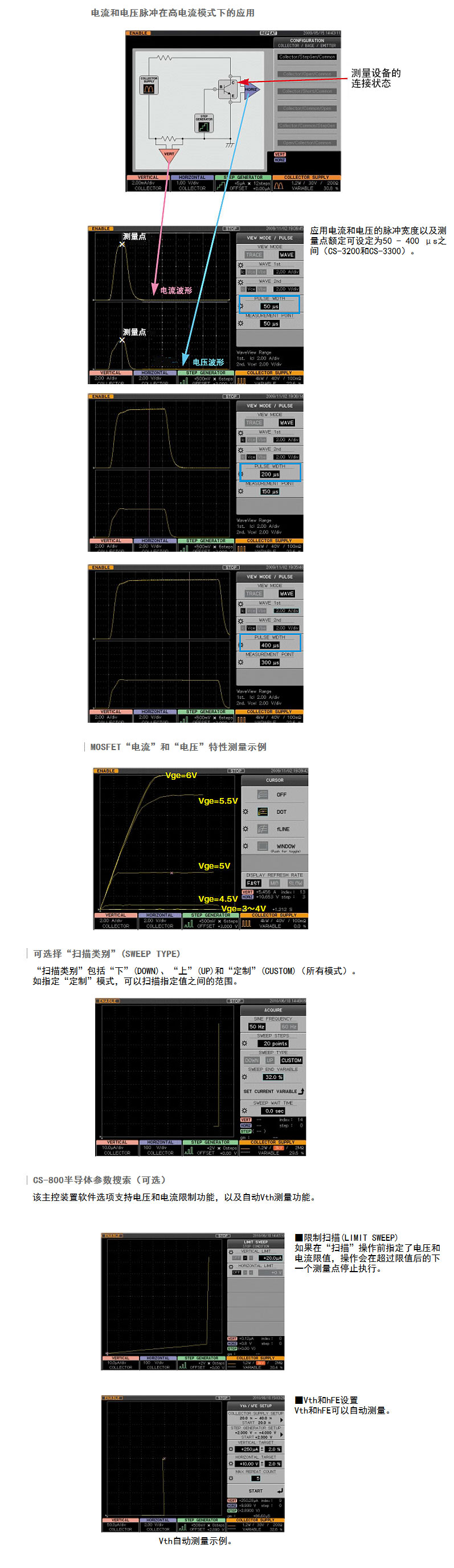

特点二：
支持同机观实际应用加电压与电流波形数据,避免测量振荡,数据更趋真实。
支持曲线0-20综可选,并支持每综曲线20-1000个数据点可调,报大提高测试效率。
大电流脉冲模式下,半导体特性曲线图示追踪仪支持脉宽可调,范围达50-400μs,周期为80-1000毫秒。
图形化操作界面与仿呆安全保护设计,易用性与实用性极强。
支持AC,DC,全波,漏电流测量四种测量模式。
笀似数字示波器操作面板,功能分区一目了然,USB/LAN数据接口方便数据存储。
半导体特性曲线图示追踪仪测试系统组成：
1、CS-3100/3200/3300 主机
2、CS-301/302测试夹具
3、CS-500 测试适配器
4、标准测试连接线材
5、AUX DC POWER +/-40V,+/-100m A (包含在主机里)

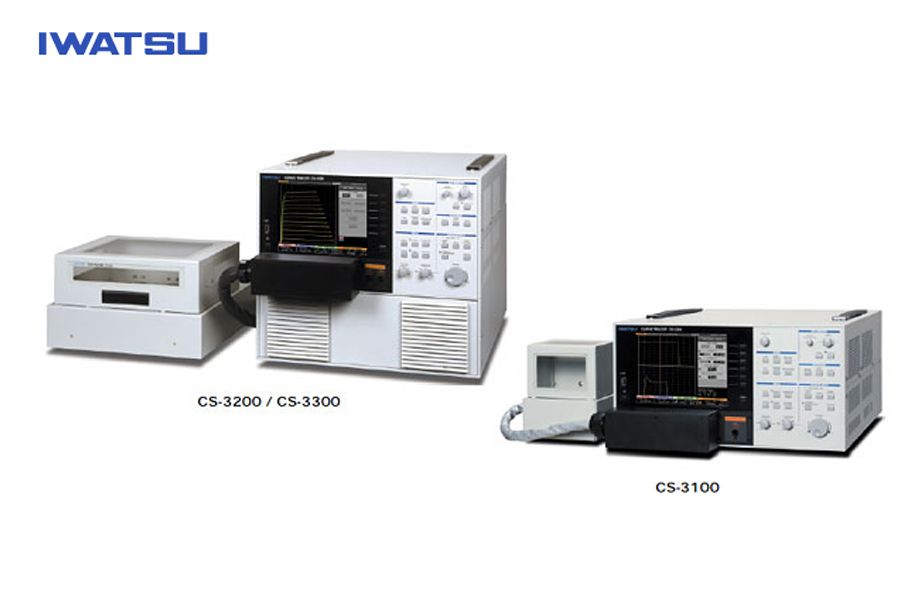

CS-3000 CURVE TRACER (取代TEKTRONIX 370A )
半导体特性曲线图示追踪仪测试系统功能：
| 项目 | CS-3100 | CS-3200 | CS-3300 | ||||||||||||||||||||
 集电极电源 |
|||||||||||||||||||||||
| 模式 | 高电压 | AC、±全波整流、± DC、±LEAKAGE | |||||||||||||||||||||
| 大电流 | - | 脉冲 | |||||||||||||||||||||
| 最大峰值功率 |
120 mW、1.2 W、12 W、120 W、390 W |
||||||||||||||||||||||
| - | 大电流模式（400 W、4 kW） | 大电流模式（400 W、4 kW、10 kW） | |||||||||||||||||||||
| 高电压模式 |
|
||||||||||||||||||||||
| 环路校正 | 测试台的集电极引脚与接地之间的杂散电容由高电压模式下的硬件提供补偿，还可提供数字补偿。 | ||||||||||||||||||||||
| 大电流模式（脉冲） | - |
|
|
||||||||||||||||||||
| 脉冲宽度/测量点 | - | 脉冲宽度可在50 - 400 μs范围内变化。 可以指定测量点（分辨率为10 μs/步进）。 |
|||||||||||||||||||||
| 数据点上限 | 每次跟踪可以指定20 - 1000个点。 | ||||||||||||||||||||||
| 阶梯信号发生器 |
|||||||||||||||||||||||
| 电流模式 | 幅度范围：50 nA - 200 mA，共21个范围，步进为1-2-5 最大电流：±2A/偏移：步进幅度设置的±10倍 |
||||||||||||||||||||||
| 电压模式 | 幅度范围：50 mV - 2 V，共6个范围，步进为1-2-5 最大电压：±40V/偏移：步进幅度设置的±10倍 |
||||||||||||||||||||||
| 步进率 | 梯形波：50 Hz或60 Hz的2倍 （AC模式下为50 Hz或60 Hz） |
梯形波：50 Hz或60 Hz的2倍（AC模式下为50 Hz或60 Hz） 脉冲：脉冲变化范围为80ms - 1000 ms。 （最低频率受最大峰值功耗设置限制。） |
|||||||||||||||||||||
| 脉冲步进 | 脉冲宽度可在50μs - 400 μs范围内变化（分辨率为10μs）。 | ||||||||||||||||||||||
| 步进数 | 0 - 20步 | ||||||||||||||||||||||
| AUX输出 |
|||||||||||||||||||||||
| 范围 | 关闭，-40V - +40 V，按100mV分辨率变化 | ||||||||||||||||||||||
| 垂直轴 |
|||||||||||||||||||||||
| 集电极电流 | 范围 | 高电压模式：1 μA/div - 2 A/div，共20个范围，步进为1-2-5。 | |||||||||||||||||||||
| - | 高电流模式：100 mA/div - 50 A/div，共9个范围，步进为1-2-5。 |
高电流模式：100 mA/div - 100 A/div，共10个范围，步进为1-2-5。 |
|||||||||||||||||||||
| 精度 | 2%读数 + 0.05 × VERT/div设置值或更低（下面的内部环路校正错误必须加至左边的公式中。） 3 kV范围：6 μA、300 V 范围：1 μA, 30 V 范围：0.5 μA（仅针对各电压范围面积的10%或以上。） |
||||||||||||||||||||||
| 发射极电流（泄漏） | 范围 | 1 nA/div - 2 mA/div，共20个范围，步进为1-2-5 | |||||||||||||||||||||
| 精度 | 2%读数+ 0.05 × VERT/div设置值 + 1 nA 或更低 | ||||||||||||||||||||||
| 水平轴 |
|||||||||||||||||||||||
| 集电极电压 | 范围 | 高电压模式：50 mV/div - 500 V/div，共13个范围，步进为1-2-5 | |||||||||||||||||||||
| - | 高电流模式：50 mV/div - 5 V/div，共7个范围，切换步进为1-2-5 | ||||||||||||||||||||||
| 精度 | 2%读数 + 0.05 × HORIZ/div 设置值或更高 | ||||||||||||||||||||||
| 基极/发射极电压 | 范围 | 50 mV/div - 5 V/div，共7个范围，步进为1-2-5 | |||||||||||||||||||||
| 精度 | 2%读数 + 0.05 × HORIZ/div 设置值或更高 | ||||||||||||||||||||||
| 其他 |
|||||||||||||||||||||||
| 监视器 | 8.4英寸彩色TFT液晶屏（SVGA 800 x 600像素） | ||||||||||||||||||||||
| 数据保存/读取 | 内置：存储器（设置：256，REF波形： 4） 外置：移动存储器（连接至USB端口） （设置、波形保存/再调用、屏幕硬拷贝） |
||||||||||||||||||||||
| USB | 1个端口(USB1.1) | ||||||||||||||||||||||
| 远程控制 | 通过局域网进行远程控制：1个端口(100BASE-TX) | ||||||||||||||||||||||
| 电源/功耗 | 电源输入范围：100 - 240 V AC， 50/60 Hz 功耗：500 VA |
||||||||||||||||||||||
| 配件 | CS-301（S型测试台）、 CS-500（测试适配器）、 操作手册、 电源线 |
CS-302（M型测试台）、 CS-500（测试适配器）、 线束、 操作手册、 电源线 |
|||||||||||||||||||||
| 机械部分 |
|||||||||||||||||||||||
| 尺寸(mm) | 424 (长) x 555.2 (宽) x 221 (H)（不含外部凸出部分） | 424 (长) x 555.2 (宽) x 354.5 (H) （不含外部凸出部分） |
|||||||||||||||||||||
| 重量 | 约30 kg（不含选配件） | 约45 kg（不含选配件） | |||||||||||||||||||||
| 环境条件 | 工作温度：0 - +40 °C、 保证性能温度：+10 - +35 ℃ |
||||||||||||||||||||||
