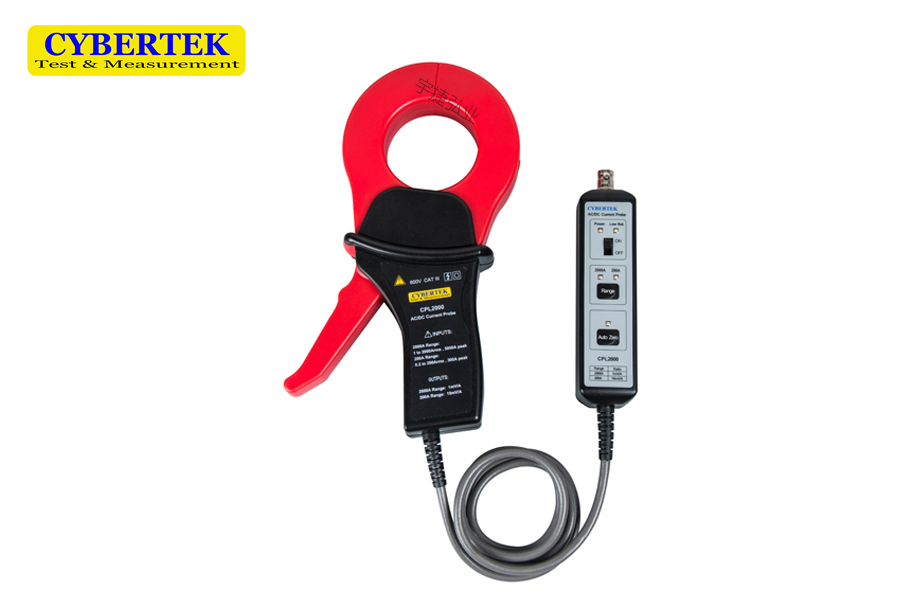

知用AC/DC低频大电流探头CPL系列

一、AC/DC低频大电流探头CPL系列概述

　　CPL系列产品是一款能够同时测量直流和交流的电流探头。提供两个量程切换，根据电流大小选择合适量程。具有自动调零功能，使用方便。可使用电池供电或者外部电源供电。带有电源和电池低电压报警指示灯，过载报警声。标准的BNC输出接口，方便和示波器等其它设备的连接，可使用BNC转双香蕉插头连接万用表测量AC和DC电流。通常用于工频测量、电机驱动、电源等场合。

二、AC/DC低频大电流探头CPL系列特点

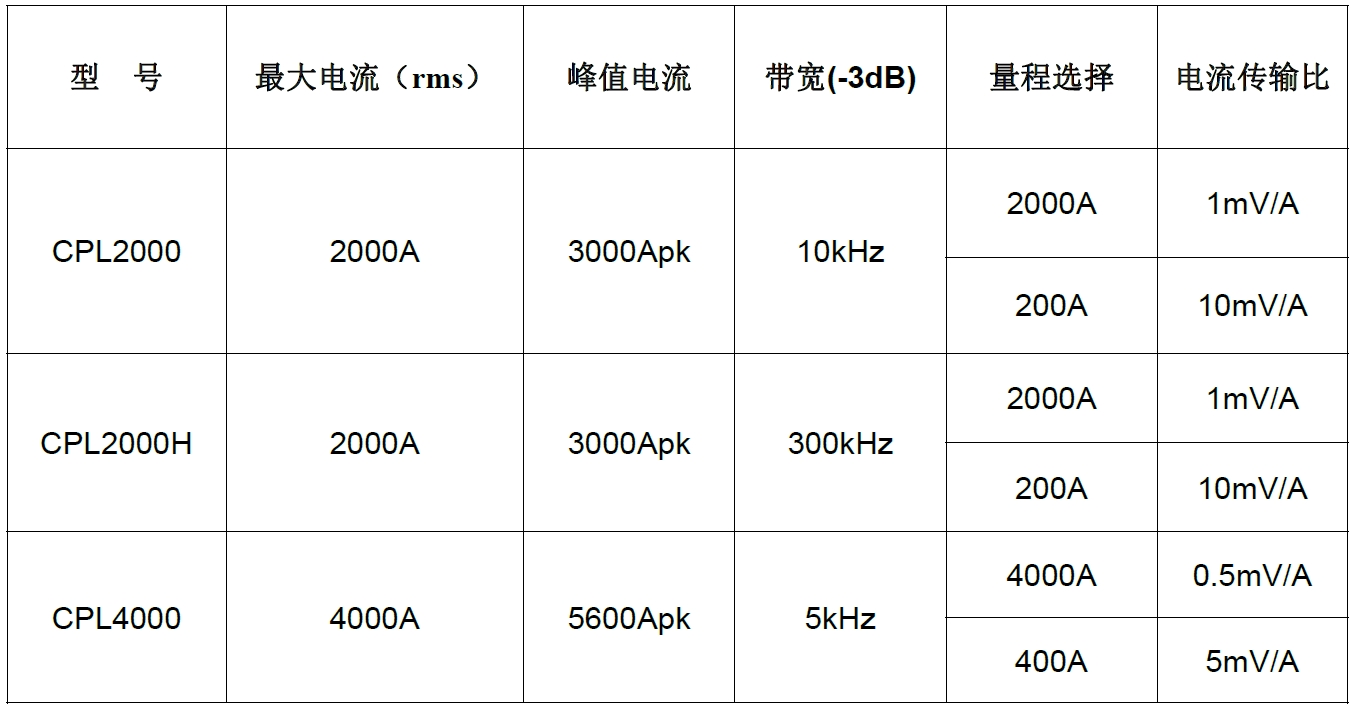

       ■ 提供两个量程切换(200A和2000A档位或400A和4000A档位)，根据电流大小选择合适量程

       ■ 具有自动调零功能，使用方便

       ■ 带有电源和电池低电压报警指示灯，过载报警声

       ■ 可使用电池供电或者外部电源供电，使得测量更加方便

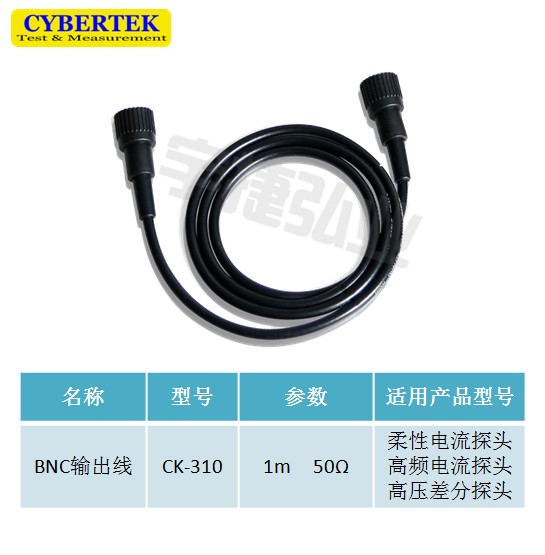

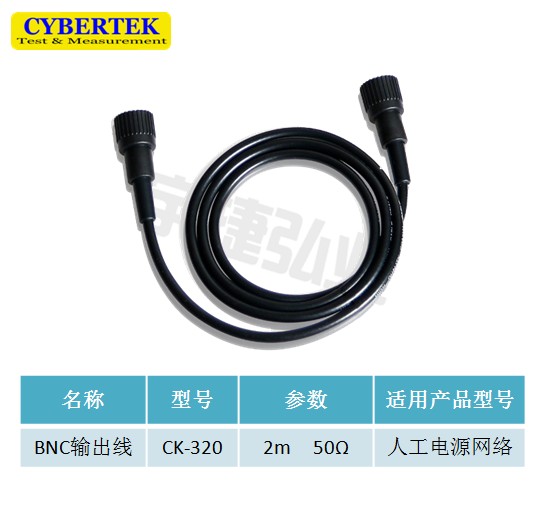

       ■ 标准的BNC输出接口，方便和示波器等其它设备的连接

       ■ 可使用BNC转双香蕉插头连接万用表测量AC和DC电流

三、AC/DC低频大电流探头CPL系列应用领域

       ■ 工频测量

       ■ 电机驱动

       ■ 电源

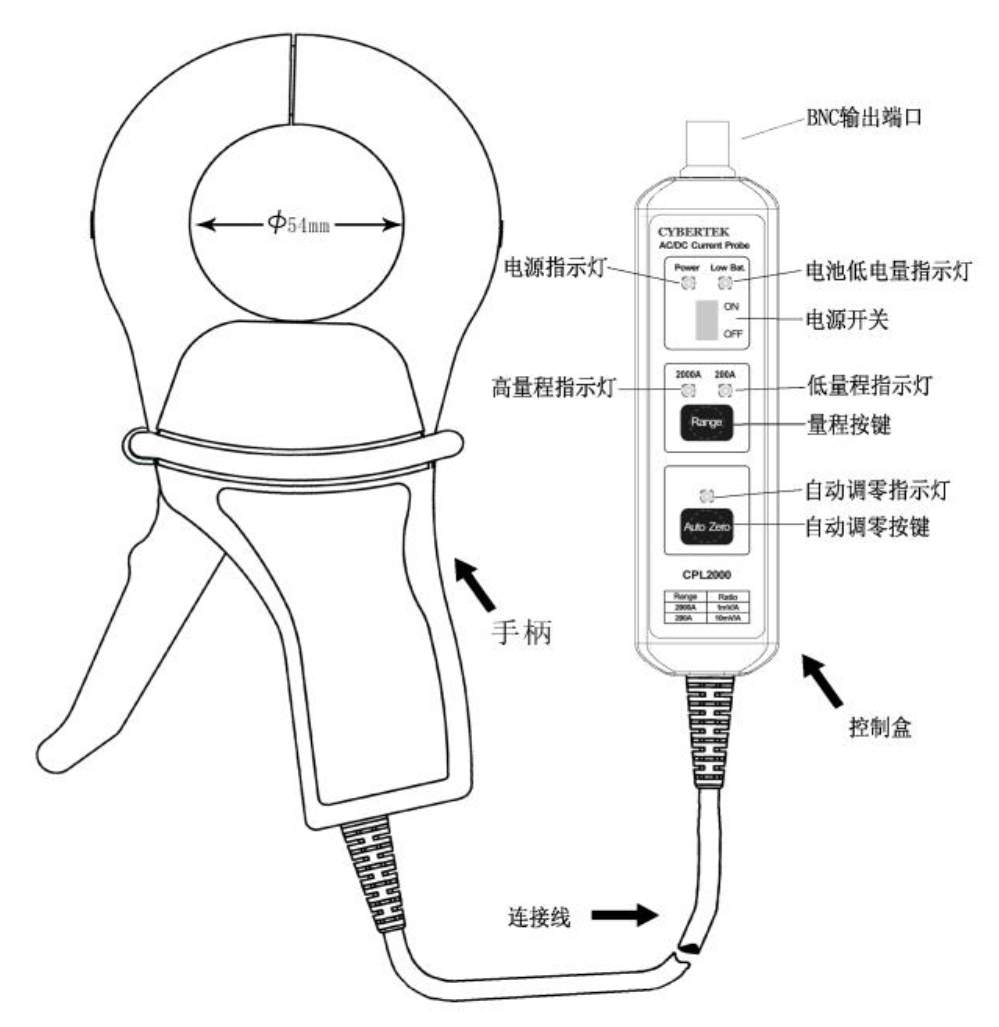

四、AC/DC低频大电流探头CPL系列产品说明

　　■ 电源开关

　　           OFF：探头处于关状态，电池或者外部电源不供电。

                  ON：探头处于开状态，电池或者外部电源供电。

　　■ 电源指示灯：电源开关ON状态，电源指示灯点亮绿色。

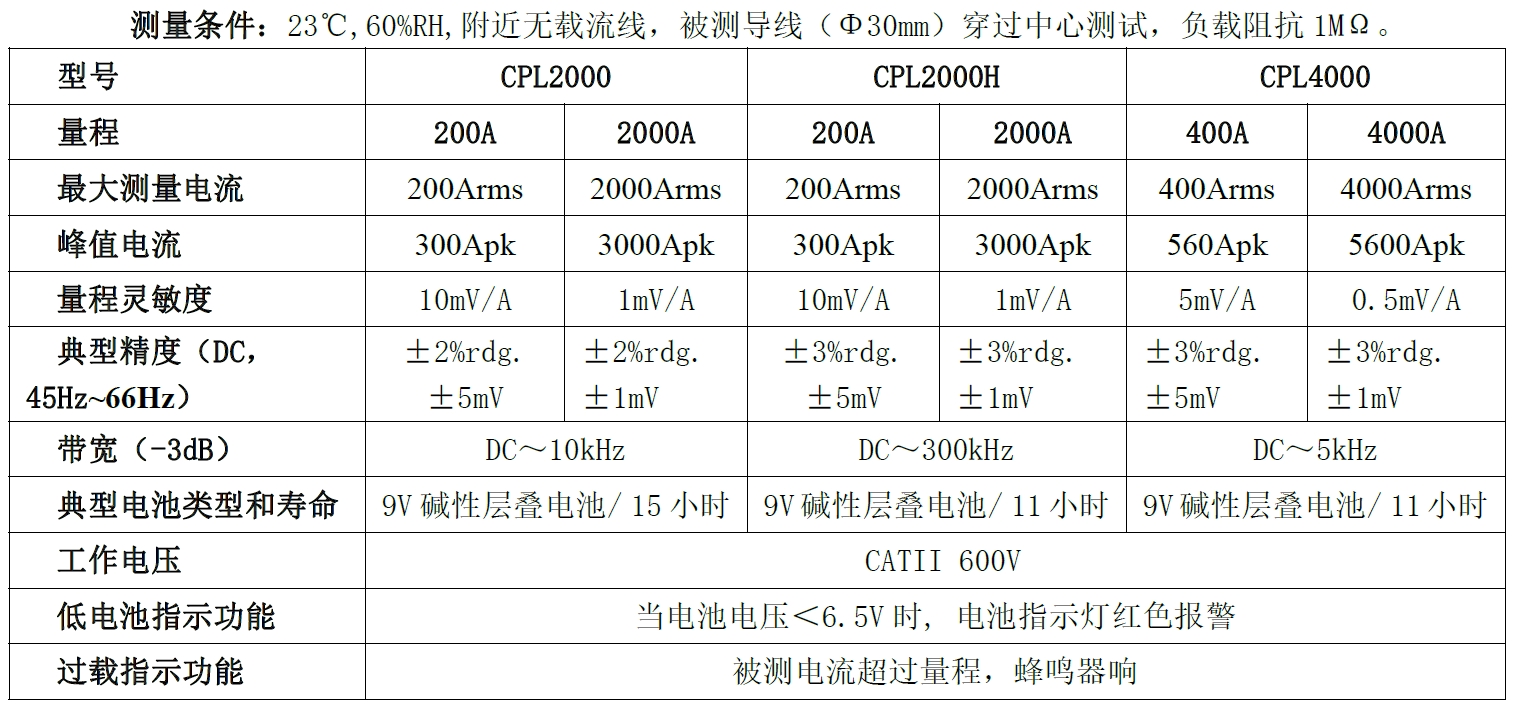

　　■ 电池低电量指示灯：当电池电压低于6.5V时，电源指示灯点亮红色，提示更换电池。

　　■ 量程按键：量程切换按键。

　　■ 量程指示灯：指示当前量程选择。

　　■ 自动调零按键：为了能够精确测量，测量之前需要调零可以避免地球磁场，温漂等环境因素的影响。

　　■ 调零指示灯：调零时点亮为绿色，调零结束后熄灭。

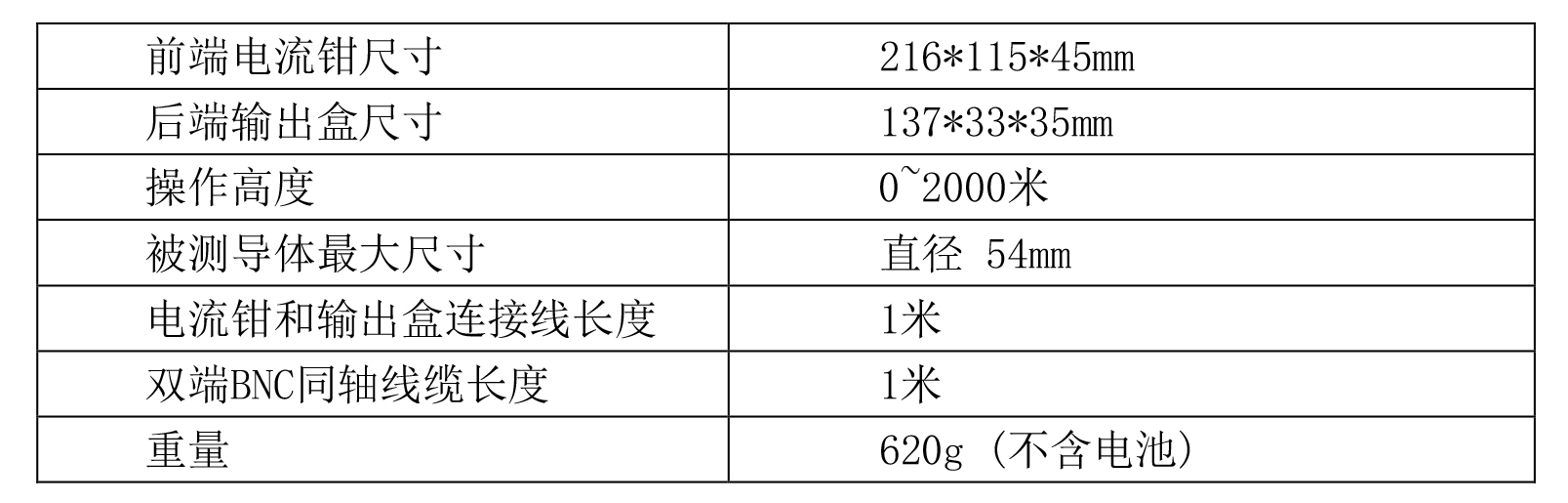

　　■ 钳口：测量电流钳口，被测导线最大直径54mm。

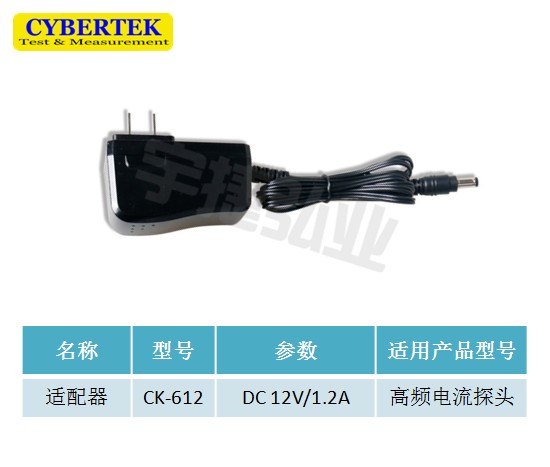

　　■ 外部供电插口：外部DC供电

　　■ 电池盒：电池使用常规的9V碱性电池，更换电池时，要求电流探头未连接被测导体和示波器，开关处于OFF位置。
