艾德克斯ITECH 双极性直流电源/电池模拟器IT6400系列

一、概述

　　IT6400系列特有的双极性电压/电流输出，可以用作双极电源或双极电子负载，其电池特性模拟功能尤其适用于便携式电池供电产品的测试。高达1 n A 的解析度, 小于2 0 u s 的超快动态响应时间,和最新设计的速度切换模式可让电压或电流的上升波形高速且无过冲, 上升时间最快可达150us。同时，用户还可以通过波形显示功能实现示波器的体验，让使用更加简易和有效。广泛应用于便携式电池供电产品测试、移动电源测试、LED测试等领域。

二、产品特点

　　◆ 单通道最大输出功率功率150W ，电压最大可达±60V ,电流最大±10A

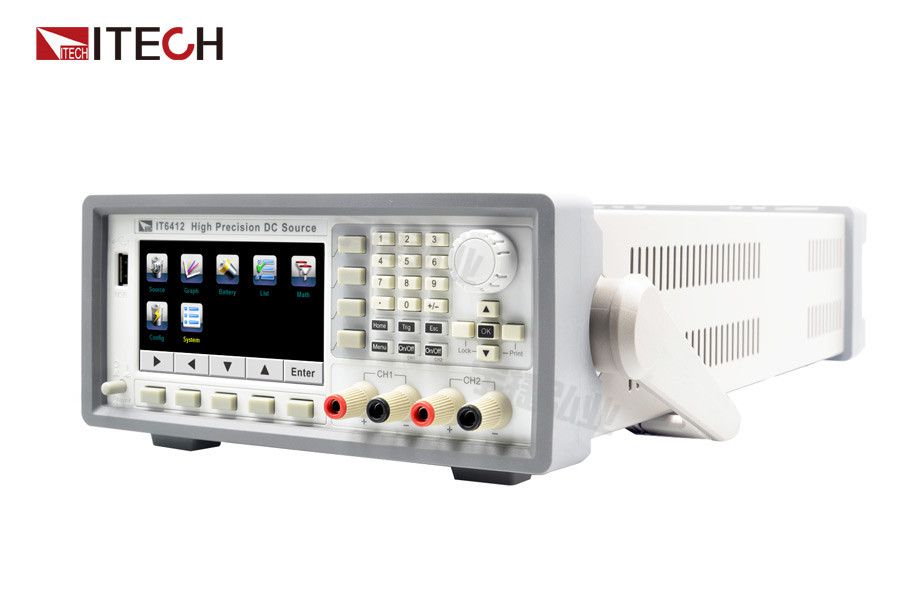

　　◆ 高性能彩色液晶显示屏，提供双通道输出显示主界面(IT6412提供此功能)

　　◆ 双极性双范围输出

　　◆ 电池特性模拟功能

　　◆ 示波器波形显示功能

　　◆ 超快动态响应，响应时间小于20 us

　　◆ 超快电压上升速度，满载上升最快可达150us(IT6432H敬请期待)

　　◆ 电流显示分辨率可达1nA

　　◆ 超小电流纹波可达2uArms

　　◆ 内建高精度DVM

　　◆ 可变输出阻抗

　　◆ 适用于便携式电池供电产品的测试

　　◆ LED测试无过充电流

　　◆ Relay Out 功能可实现与负载端电气隔离

　　◆ 高速AD采样

　　◆ List功能可按照程序所编的电压电流值输出

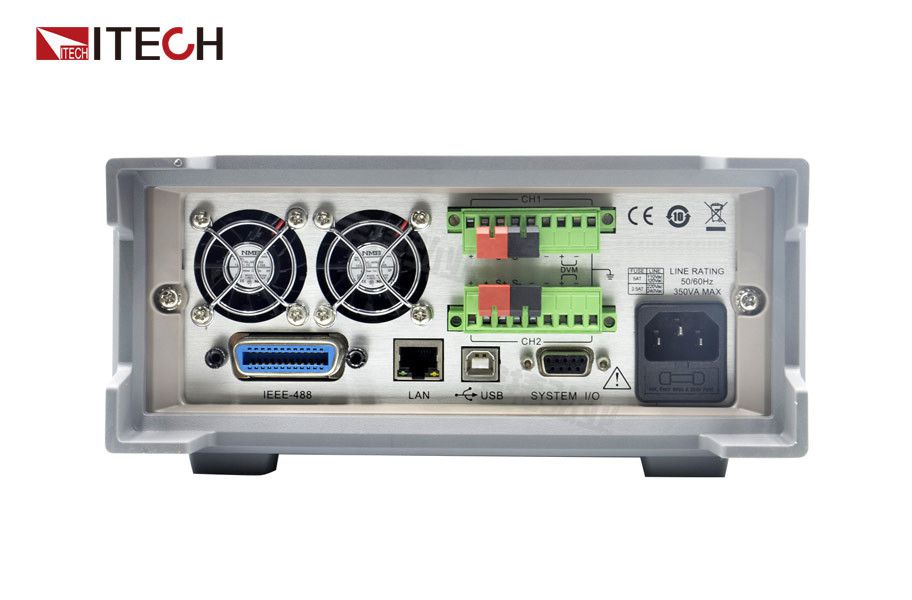

　　◆ 标配有LAN/USB/GPIB通信接口

三、主要功能

　　双极性输出

　　IT6400系列高速线性直流电源可以提供双极性输出，其单通道最大电压输出范围达到±60V，最大电流输出范围达±10A，拥有多功能和高性能输出，满足多样性的测试需求。IT6412是一款双通道电源，且每个通道均可双范围输出，用户可以根据测试需求进行切换，单台设备即可完成测试手机和充电器，方便使用。.

　　示波器波形显示功能

　　IT6400系列直流电源提供基于采样数据显示波形功能，界面上可显示或隐藏输入单元的电压或电流波形，并且可通过脉动旋钮灵活调节。全新设计的图形显示界面色彩分明，在实现示波器体验的同时，您还可以通过全新的截屏功能键，将当前屏幕图片保存，让使用起来更加简易、有效。

　　电池模拟特性功能

　　IT6400系列直流电源因其独特的电流双极性设计，以及可达0-20Ω可变的输出阻抗，适用于对各类便携式电池进行充、放电试验，还可以模拟电池的充放电特性协助进行其他各项测试，一台仪器可实现多种用途，精简测试设备，优化测试流程。

　　超快动态响应，响应时间小于50μs

　　IT6400系列直流电源具有超快的动态响应能力，50%-100%LOAD时，恢复到50mV响应时间不超过20μs。最新设计的速度切换模式，可以保证电压或电流的上升波形高速且无过冲，为待测物提供了稳定的供电，确保了安全性，特别适用于LED测试。

　　DVM 测试功能

　　IT6400系列直流电源同时提供了丰富的电能基础测量功能，内置了高精度的DVM数字电压表用来量测外部电压，显示分辨率高达1mV。量测的数据会显示在屏幕上对应通道面板。利用示波器波形显示功能，还可以观测DVM量测电压波形的变化情况。

四、测试领域

　　◆ 便携式电池供电产品测试

　　◆ 移动电源测试

　　◆ 电池保护板测试

　　◆ 电池测试

　　◆ LED测试

　　◆ 功率放大器测试

　　◆ DC/DC转换器测试
