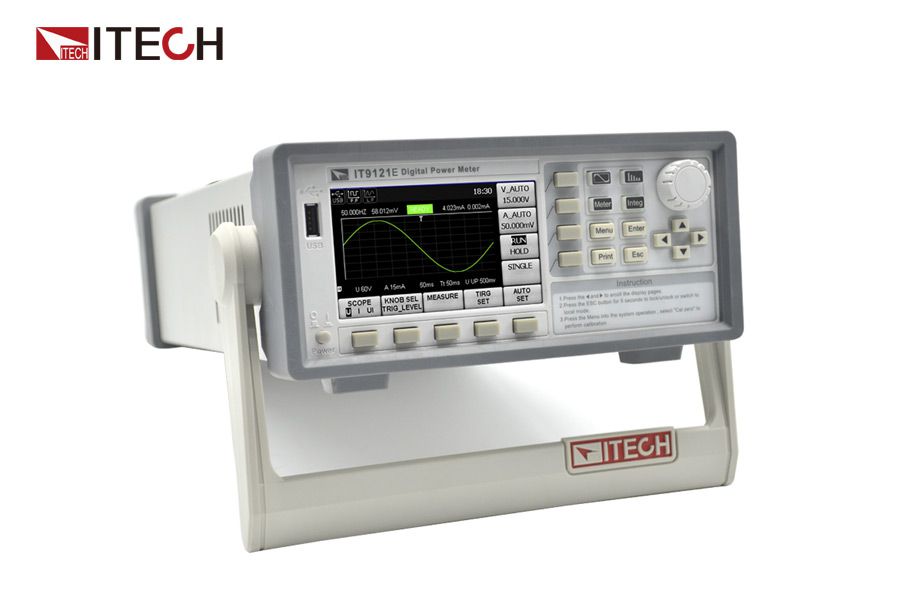

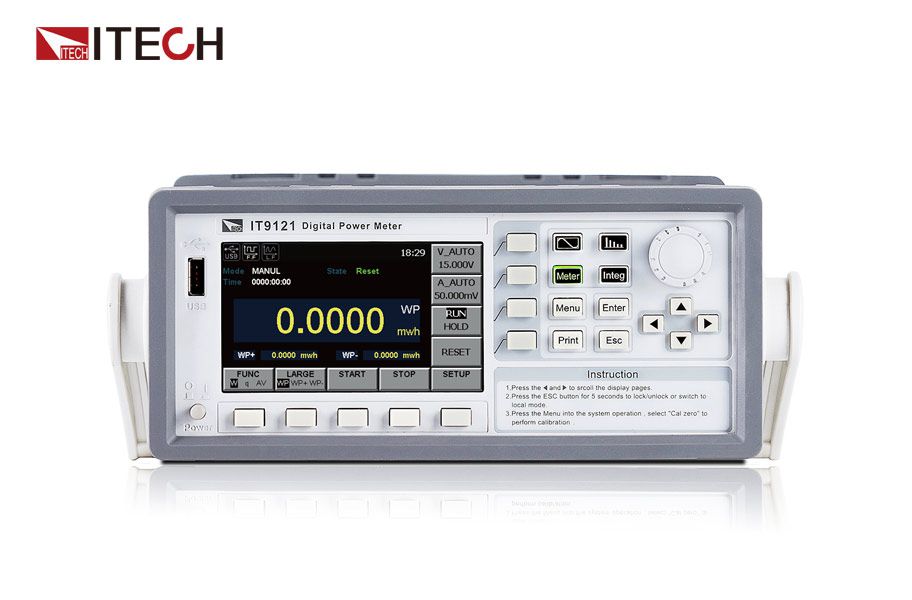

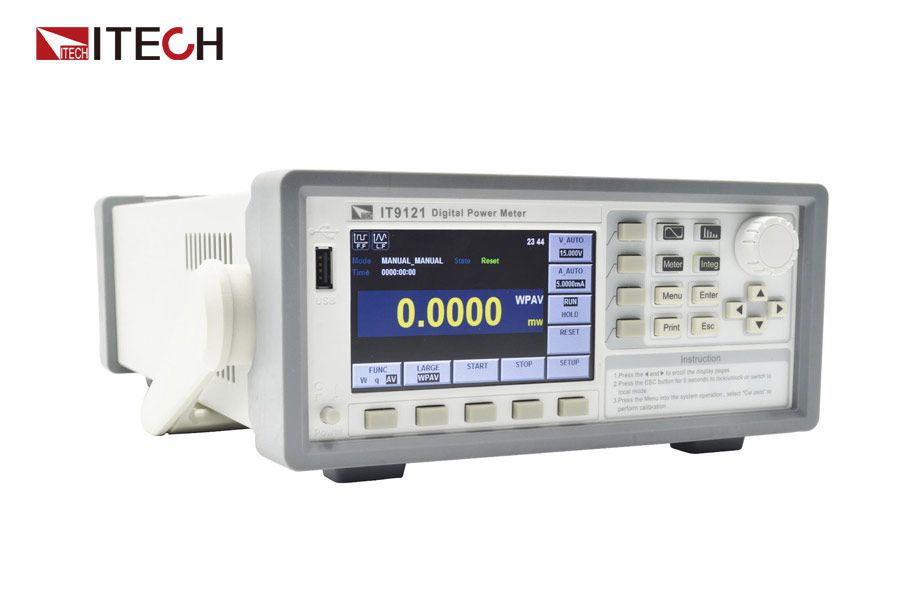

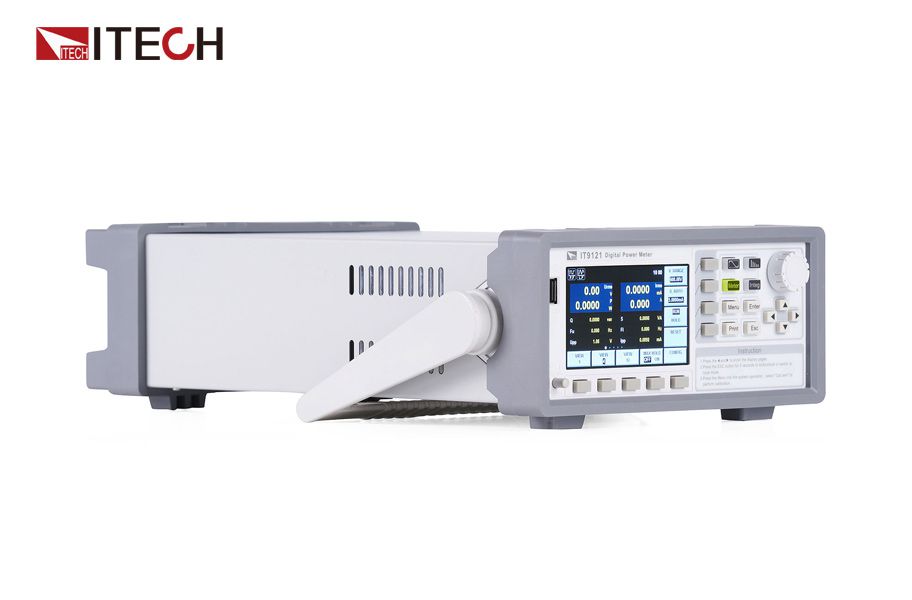

艾德克斯ITECH 功率分析仪IT9100系列

一、概述

　　IT9100 系列功率分析仪提供1000Vrms和50Arms的最大输入，以及100KHZ的测量带宽，可以方便地进行电压、电流、功率、频率、谐波等参数的量测。标配有USB、GPIB、RS232和以太网通信接口，您可以通过这些接口实现对IT9100功率分析仪的远程控制，同时您还可以利用USB外围设备接口，直接将量测参数保存到外部储存介质中。IT9100功率分析仪具有0.1%的电压、电流精度，同时还具有丰富的波形显示功能、积分功能。

二、应用领域

       IT9100 系列功率分析仪广泛应用于电机，家用电器，UPS等测试领域。

三、产品特点

　　♦ 4.3英寸彩色液晶显示屏(TFT)

　　♦ 最大输入范围：1000Vrms/50Arms

　　♦ 谐波成分 *1

　　♦ 电压电流量测精度高达0.1%

　　♦ 可同时测量电压，电流，功率和谐波等参数

　　♦ 具有谐波量测功能，最大到50次的频率量测功能

　　♦ 丰富强大的积分功能，计算买/卖电能

　　♦ 提供USB外围设备接口，用户可将数据保存到外部储存介质

　　♦ 内置USB,GPIB,RS232和以太网通信接口

　　*1：IT9121E为选配功能

四、可自定义界面显示风格

　　IT9100为用户提供了4.3英寸的彩色解析TFT液晶显示屏，可提供高亮度和色彩鲜明的实时显示，同时提供了三种界面显示风格View1,View4,View12。用户可自定义页面的参数类型和显示位置，此人性化设置可以满足工程师测试中多种量测需求。

五、主要功能

　　示波功能

　　IT9100功率分析仪的示波功能可以让用户在测试家用电器性能时，直接观察电压、电流和功率趋势显示中的波动，并可设置显示趋势、波形、数值，柱状图。并通过外围USB存储接口，直接抓取波形和记录数值，无需再外接示波器.

　　谐波测量功能

　　IT9100 系列交流功率分析仪测量带宽为100kHz，可实现高速机动态范围更宽广的谐波测量。在谐波模式下实现电压、电流及各次谐波的有功功率，无功功率，相位和总谐波失真因数(THD)的测试。此外IT9121、IT9121H、IT9121C可进行多谐波测量，最高可量测基频的50次谐波。
