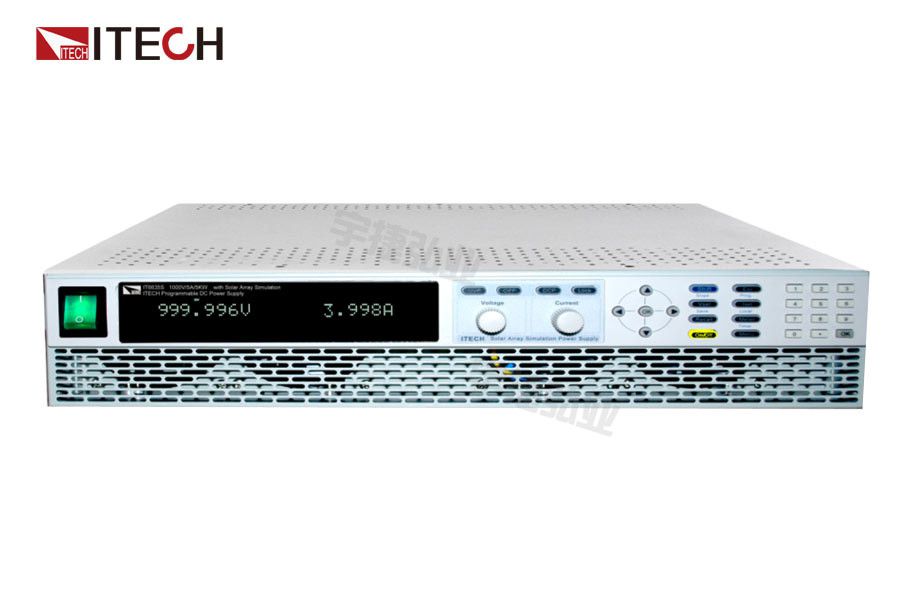

艾德克斯ITECH 可编程大功率直流电源供应器IT6635S

一、概述　

　IT 6635S可编程大功率直流电源供应器，为ITECH最新推出的太阳能电池阵列仿真电源，可模拟太阳能电池不同光照强度下的输出I-V曲线，专门设计应用于光伏逆变器的测试。IT6635S输出电压范围5-1000V，功率最高可达5KW，支持高达4台主从并联连接，使操作简单方便。用户还可根据自己的测试要求，编辑电压输出波形。内置RS232/USB/RS485通信接口。

二、产品特点

　　◆输出范围：5-1000V，功率0-5000W

　　◆可利用数字键盘或旋钮对电压和电流进行调节

　　◆可利用光标调节数字步进值

　　◆储存/呼叫输出设定

　　◆可按照程序所编的电压电流值输出

　　◆可调上升沿河下降沿速度

　　◆太阳能电池阵列模拟功能

　　◆定时输出功能(0-3599999S)

　　◆透过外部电压或电阻进行模拟量控制

　　◆超低输出噪音及纹波

　　◆支持主从并联连接(最高可达4台)

　　◆具有过电压，过电流和过功率保护功能

　　◆内置RS232/USB/RS485通讯接口

三、LIST模式

　　IT6635S提供List功能，用户可编辑由多个步骤组成的测试程序。每一步骤均含有电压、电流和时间设定值以及动作。可以设定3种动作：活性的(ACT)、非活性的(NAC)和程序结束(END)。活性的意味着该步骤为有效的并且将被执行。非活性的表明该步骤不是有效的，并且将不被执行。这一活性和非活性开关让用户能轻而易举地编辑程序。如果需要将一些步骤从程序中移除，只需将相应的步骤设为非活性的即可，而不是重新编辑整个程序。程序结束(END)意味着该步骤为最后一步，程序将在此处停止执行。

四、主要功能

　　支持主从并联连接

　　IT6635S电源供应器能以并联方式连接(最多可并联4台同样型号的设备)，以增加功率输出能力以及输出电流。当4台设备并联时，最高可输出20000W。下图显示的是4台并联的设备。

　　模拟太阳能电池阵列

　　IT6635S直流电源具有可模拟太阳能板的I-V曲线，用户可编辑多种不同温度及照度的I-V曲线及有特殊遮蔽下曲线。该功能广泛应用于太阳能逆变器的最大功率追踪(MPPT)测试。IT6635S提供控制界面，通过该软体可设定loc，lsc等参数，模拟不同曲线。
