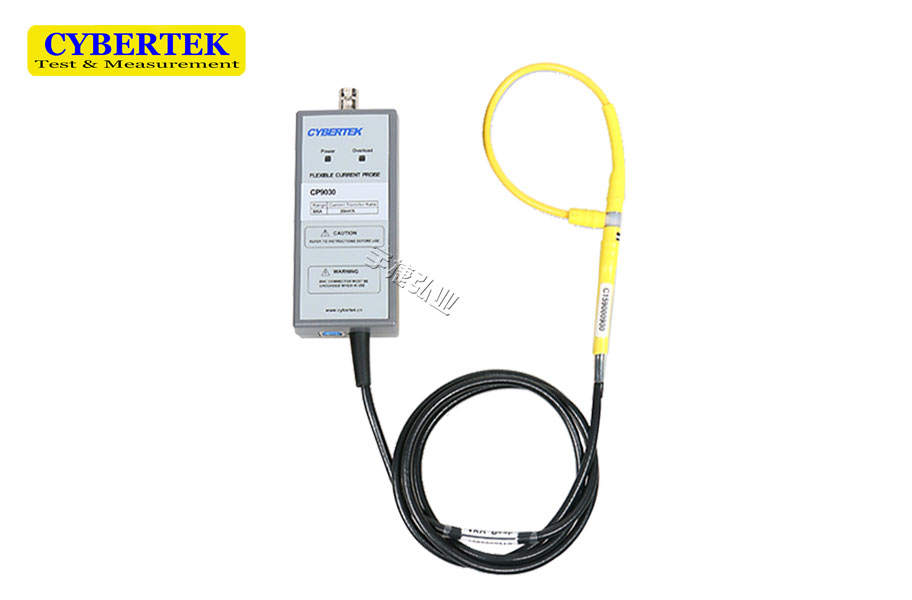

AC高频柔性电流探头/罗氏线圈CWTXXXXAM系列（停产）

一、AC高频柔性电流探头/罗氏线圈CWTXXXXAM系列概述

　　知用Cybertek AC高频柔性电流探头CWTXXXXAM系列，具有高带宽，高精度(典型值2%)特点。可以实现宽广的电流测量范围，频率可从几Hz到数十MHz，电流范围从mA级别到数KA级别，大大解决了电流测试的难题。

　　AC高频柔性电流探头CWTXXXXAM系列探头环外径典型值3.8mm，耐压值高达2kVpk，感应环在狭小空间可以自由穿梭，适合大电流测量场合。

二、AC高频柔性电流探头/罗氏线圈CWTXXXXAM系列特点

       ■ 线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方，轻而易举的实现与被测对象连接；

       ■ 插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰；

       ■ 标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形；

       ■ USB供电接口设计，使用更加灵活方便；

       ■ 声光过流报警功能，更具人性化设计；

       ■ 探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。

三、 AC高频柔性电流探头/罗氏线圈CWTXXXXAM系列应用

　　◆ 测量电流中的谐波组成

　　◆ 检测高频正弦电流波形

　　◆ 测量50/60Hz的微小电流

　　◆ 测量正弦波中微小的相移

　　◆ 半导体开关的电流

　　◆ 电容放电测试，纹波测量

　　◆ 分布式电流监控

　　◆ 电力母线监测

　　◆ 监测谐波、功率以及电能质量

　　◆ 大型电动机、泵、风机测试

　　◆ IGBT、MOSFET管电流测量

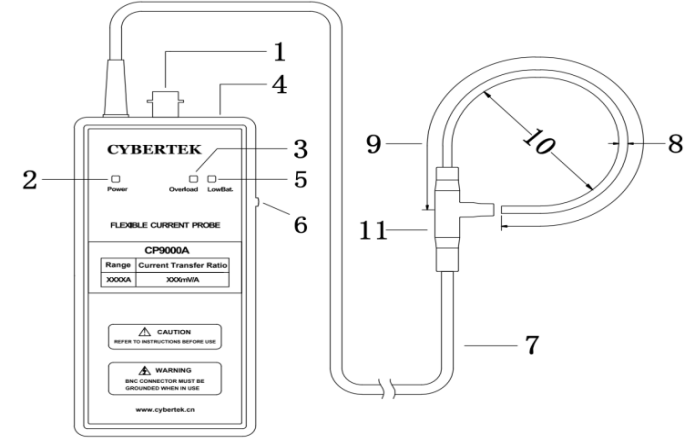

四、AC高频柔性电流探头/罗氏线圈CWTXXXXAM系列主体说明

　　1) 信号输出接口，BNC标准接口，通过标配BNC连接线可接任何厂家示波器等。

　　2) 电源指示灯，通电后，该指示灯亮为绿色。

　　3) 过载指示灯，被测电流过载后，蜂鸣器响，且该指示灯亮为红色。

　　4) USB 5V供电接口，标准USB(B型)接口，标配USB供电连接线。

　　5) 连接线，标准为2米，可根据用户需求定制。

　　6) 电流探头方向，表示电流以所示方向流过时，输出为正，否则输出为负。

　　7) 柔性探头直径(最小处)，典型值：55mm。

　　8) 探头感应环本体直径，典型值：3.8mm。

　　9) 柔性探头周长，典型值：200mm，可定制。
