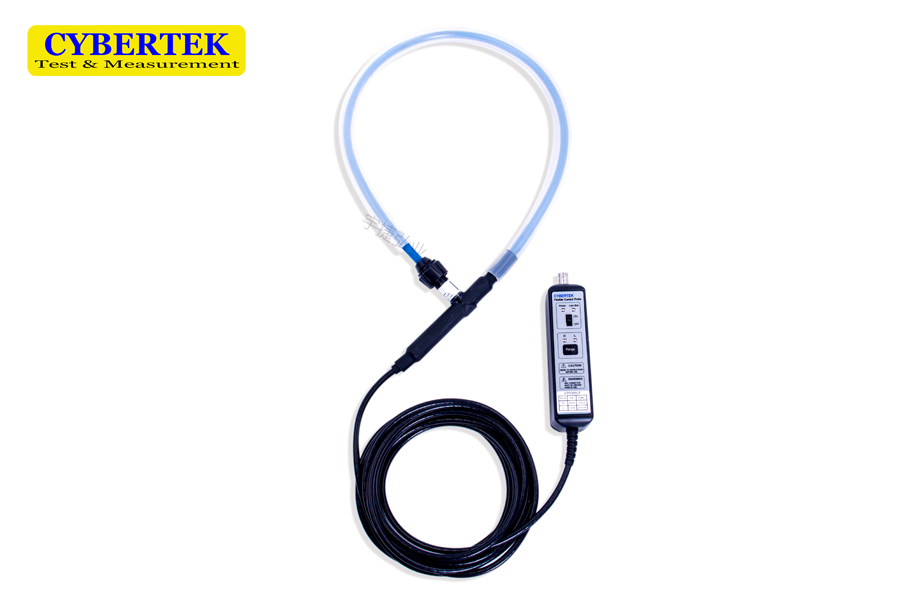

知用低频柔性电流探头CP9000LF系列

一、柔性电流探头CP9000LF系列概述

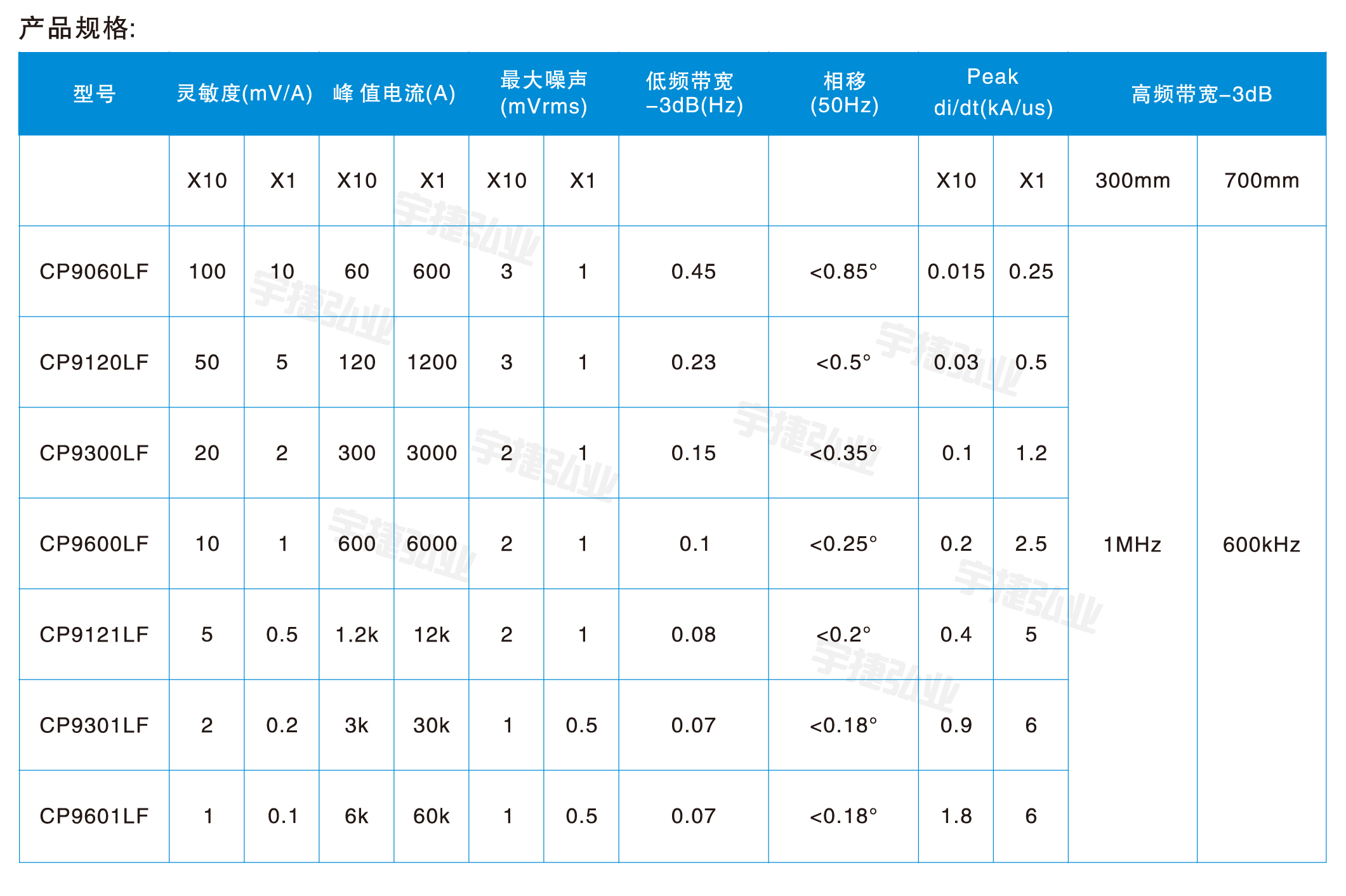

　　CP9000LF系列柔性电流探头采用双量程设计的低频柔性探头。可以实现宽广的电流测量范围，量程设计从60A到60kA的测量范围，环中间保证精度1%，整个环内精度(环交界处除外)典型值2%，带宽高达600kHz(700mm线圈周长)或者1MHz(300 mm线圈周长)，探头环外径典型值8mm，耐压值高达10kVpk，非常适合低频大电流，大功率测试场合。

二、柔性电流探头CP9000LF系列主要特点

      ■ 线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方，轻而易举的实现与被测对象连接；

      ■ 插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰；

      ■ 标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形；

      ■ 9V电池供电或者外部12V DC电源供电，使用更加灵活方便;过流报警功能，更具人性化设计；

      ■ 探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。

三、柔性电流探头CP9000LF系列应用

　　■ 检测低频正弦电流波形

　　■ 分布式电流监控

　　■ 电力母线监测

　　■ 监测谐波、功率以及电能质量

　　■ 大型电动机、泵、风机测试

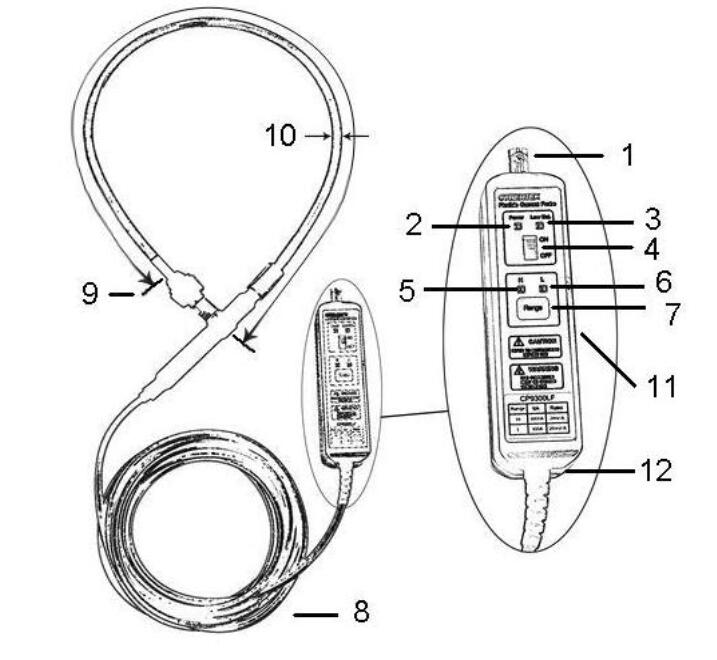

四、柔性电流探头CP9000LF系列主体说明

　　1) 信号输出接口：BNC标准接口，通过标配BNC连接线可接任何厂家示波器等。

　　2) 电源指示灯：通电后，该指示灯亮为绿色。

　　3) 低电池报警指示灯：电池电压低后，该指示灯亮为红色，提示更换电池。

　　4) 电源开关：控制电源开和关。

　　5) H档位指示灯：大电流档位指示灯。

　　6) L档位指示灯：小电流档位指示灯。

　　7) 量程选择按键：实现H和L量程的切换。

　　8) 连接线：探头和控制盒连接，长度可定制。

　　9) 柔性探头周长：典型值700mm，长度可定制。

　　10) 探头感应环本体直径：典型值：8mm。
