知用CTB系列四通道专用电源CTB104/CTB104A

一、CTB系列四通道专用电源CTB104/CTB104A概述

　　CTB104/CTB104A为CTB系列高精度电流传感器配置的传感器单元，通过专用的8pin接口互相连接，CTB104/CTB104A传感器单元可同时接4台CTB系列产品，具有消磁调零功能和传感器信号输出接 口，通过面板上的消磁调零按键，实现对应通道的传感器的消磁调零功能，标准的BNC信号输出接口，可接任何厂家的示波器，功率分析仪等存储记录设备。

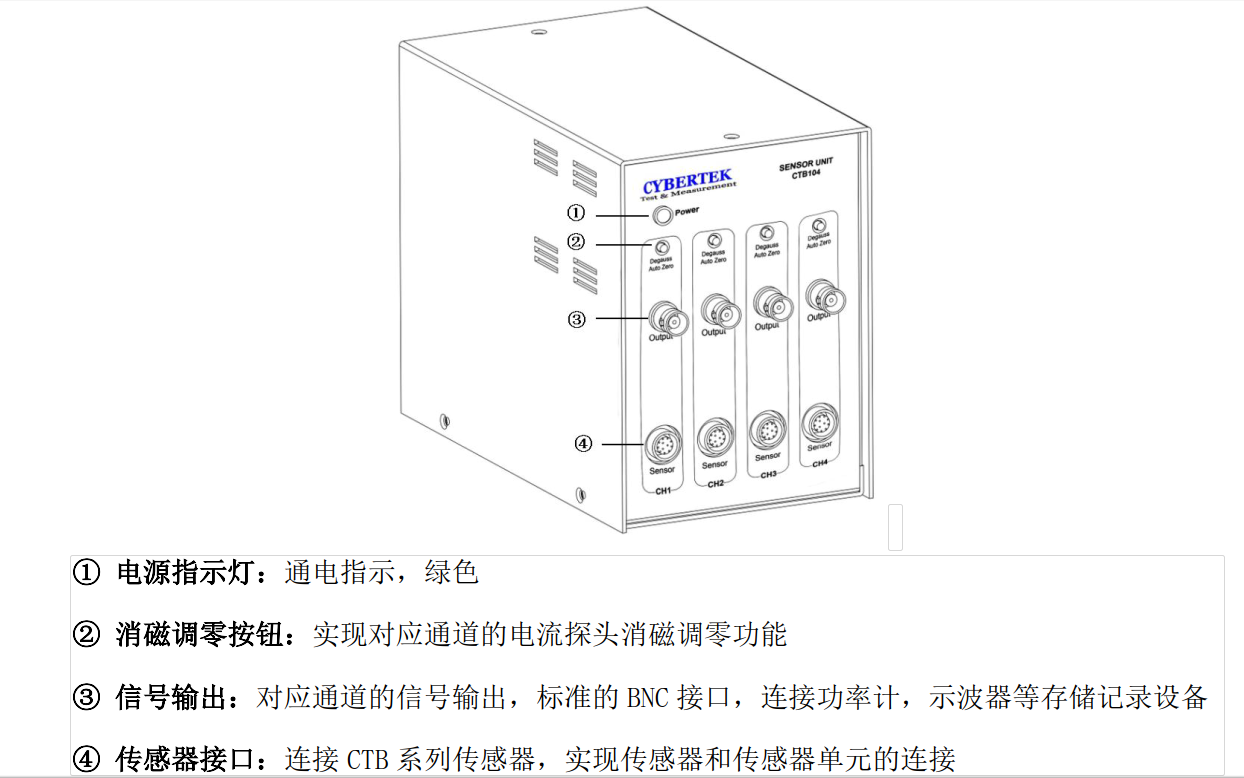

二、CTB系列四通道专用电源CTB104/CTB104A产品说明

三、CTB系列四通道专用电源CTB104/CTB104A操作方法

　　●CTB系列电流探头连接传感器单元CTB104/CTB104A。

　　●传感器单元输出接口通过BNC线连接示波器，功率分析仪等终端设备。

　　● 接通传感器单元CTB104/CTB104A的电源。

　　●执行消磁调零，可通过探头上的按键实现消磁调零，也可以通过传感器单元上的按键实现。

　　●通过锁定推杆解除钳口的锁定。

　　●通过打开/关闭手柄打开钳口。

　　●按照电流方向夹入被测导线(如果方向夹反，会导致输出信号反转)，关闭钳口。

　　●通过锁定推杆关闭钳口。

　　●开始测量。

　　●测量结束后，从导体上拆下本机器。

　　●切断传感器单元的电源。
