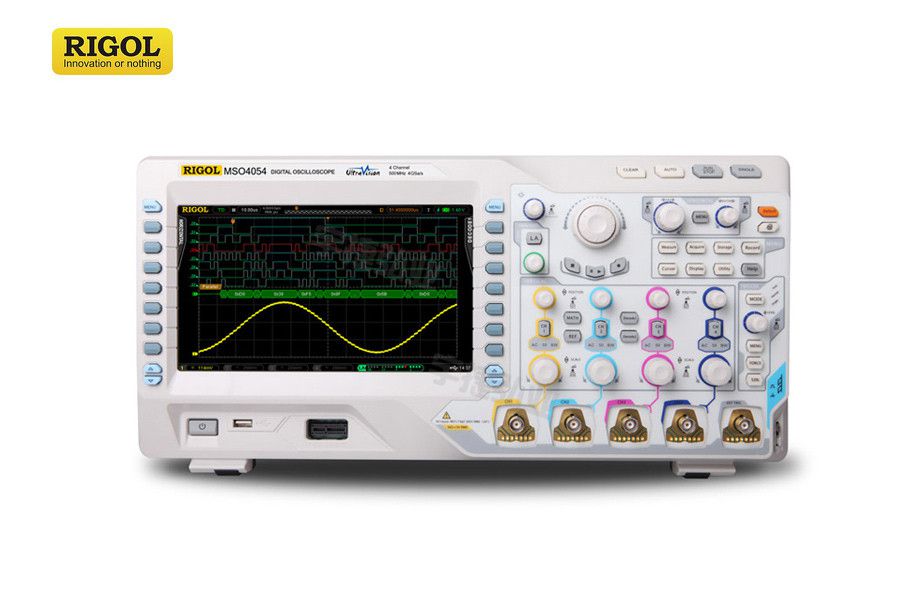

普源Rigol 数字示波器MSO/DS4000系列

一、产品描述

　　MSO/DS4000系列数字示波器带宽100MHz ~ 500MHz，采样率高达4GSa/s，是同时兼具深存储深度和高波形捕获率的高性能数字示波器。该系列产品除具备传统示波器的模拟信号测试与分析功能外，还具备串行总线触发与解码，波形录制与回放分析、通过/失败测试等能力，系列中的MSO4000混合信号示波器，除2或4路模拟通道外还提供16路数字逻辑通道，特别适合混合信号测试和嵌入式设计与调试应用。

二、产品特点

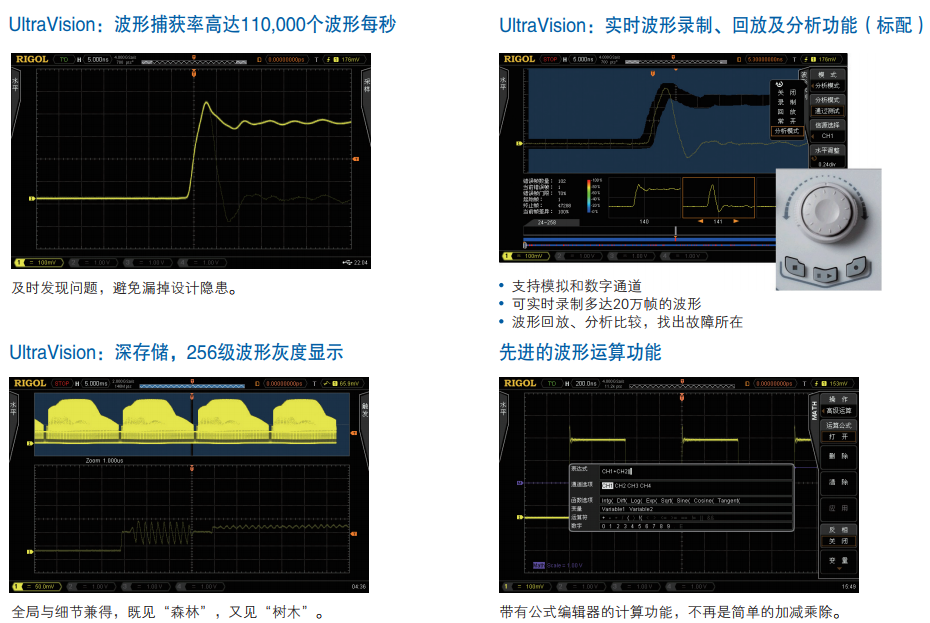

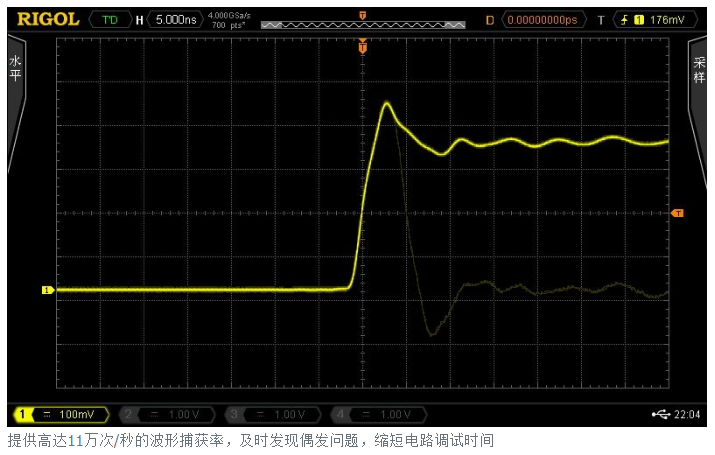

●高达11万次波形捕获率

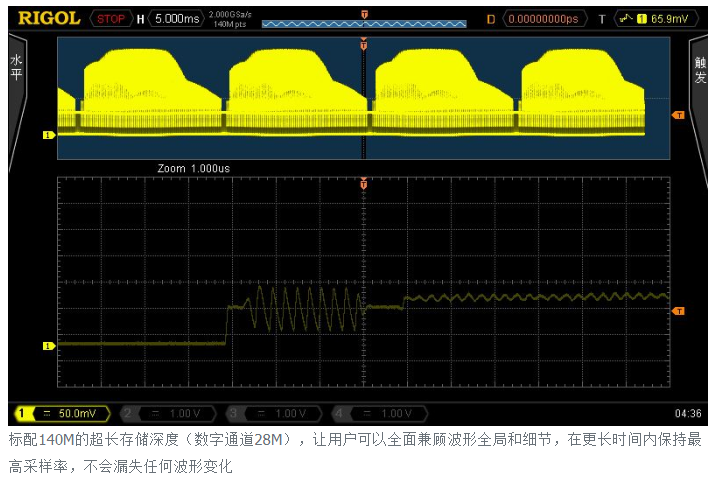

●140M标配存储深度

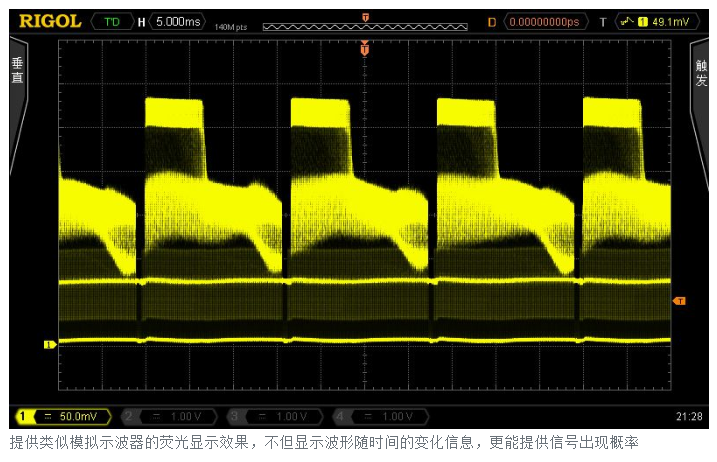

●256级灰度显示功能

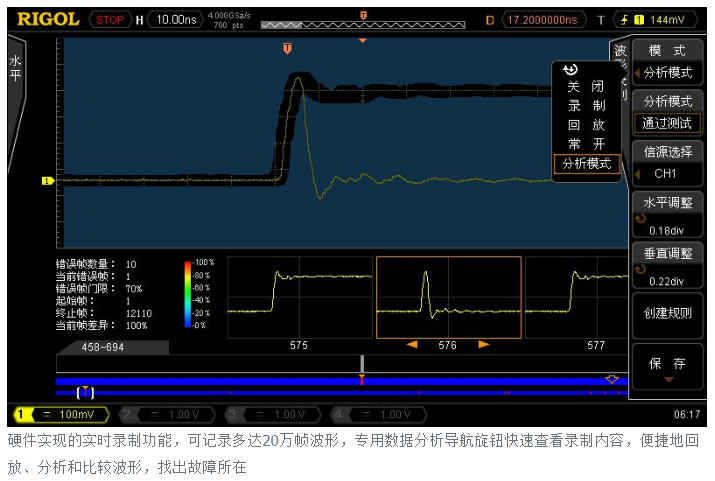

●20万帧波形录制、回放及分析功能

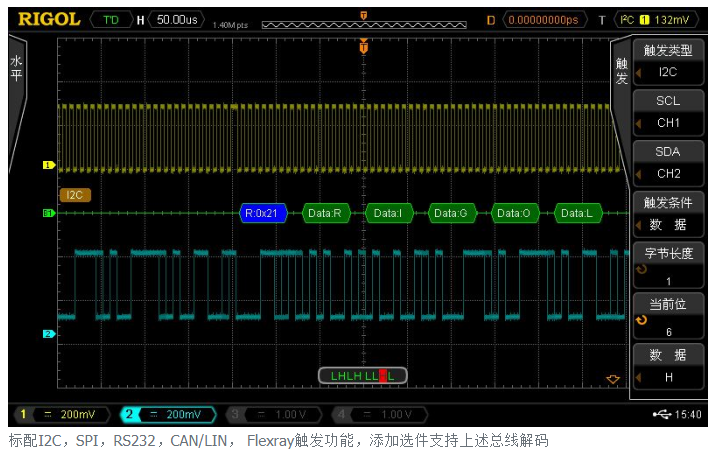

●串行总线触发和解码

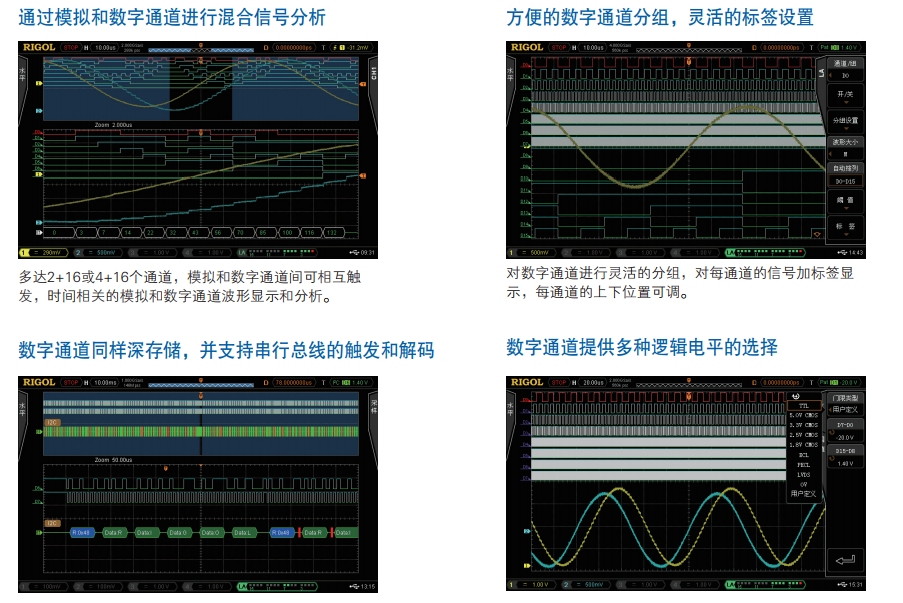

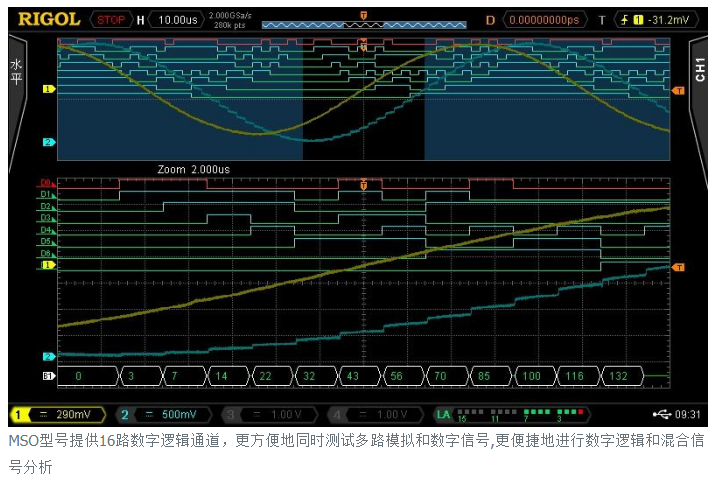

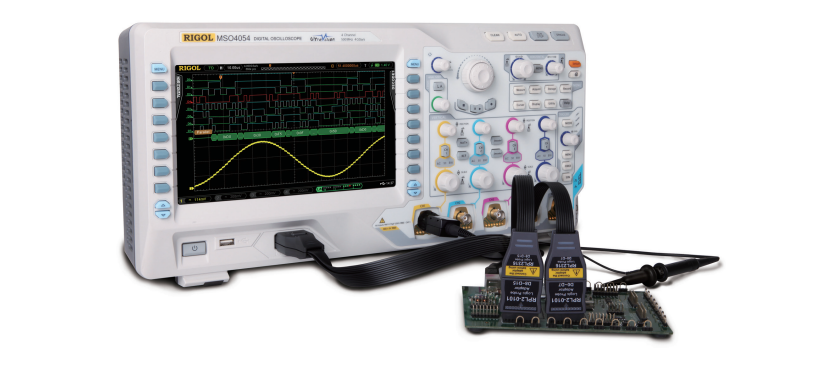

●混合信号分析能力

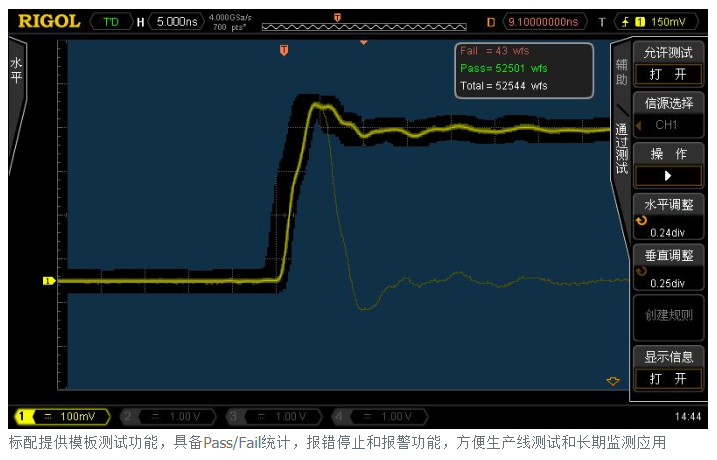

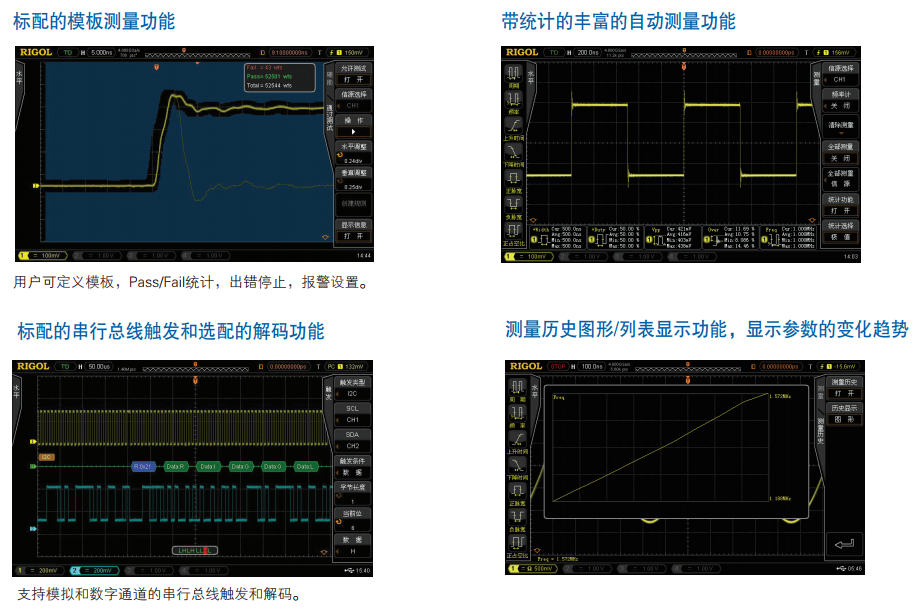

●标配波形模板测试功能

三、产品家族

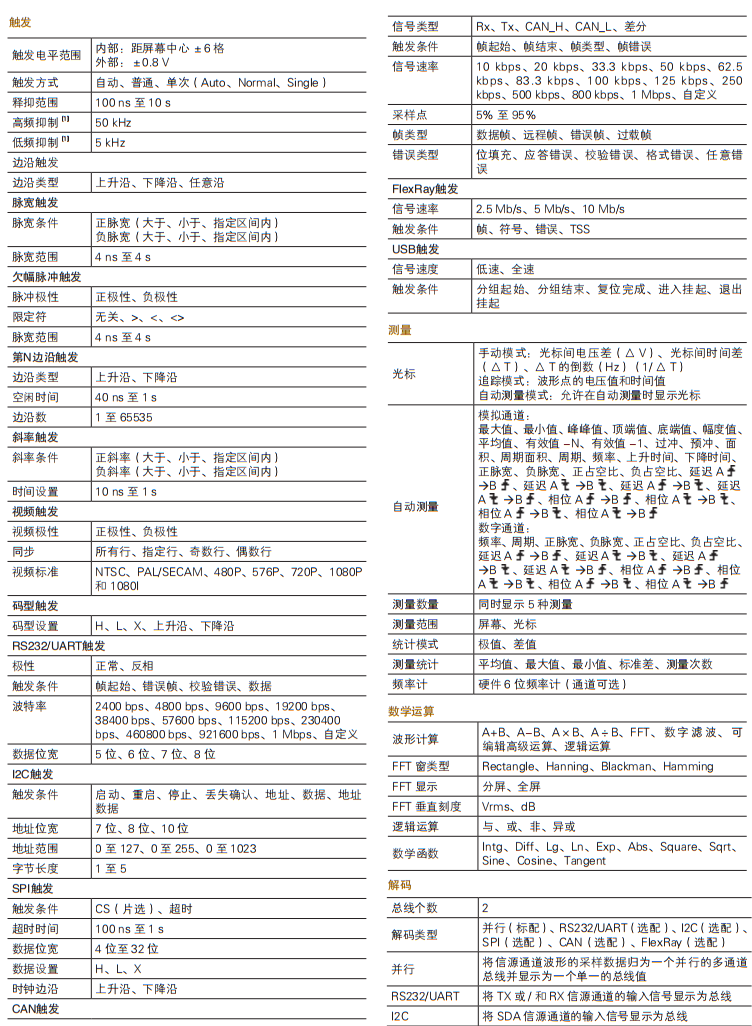

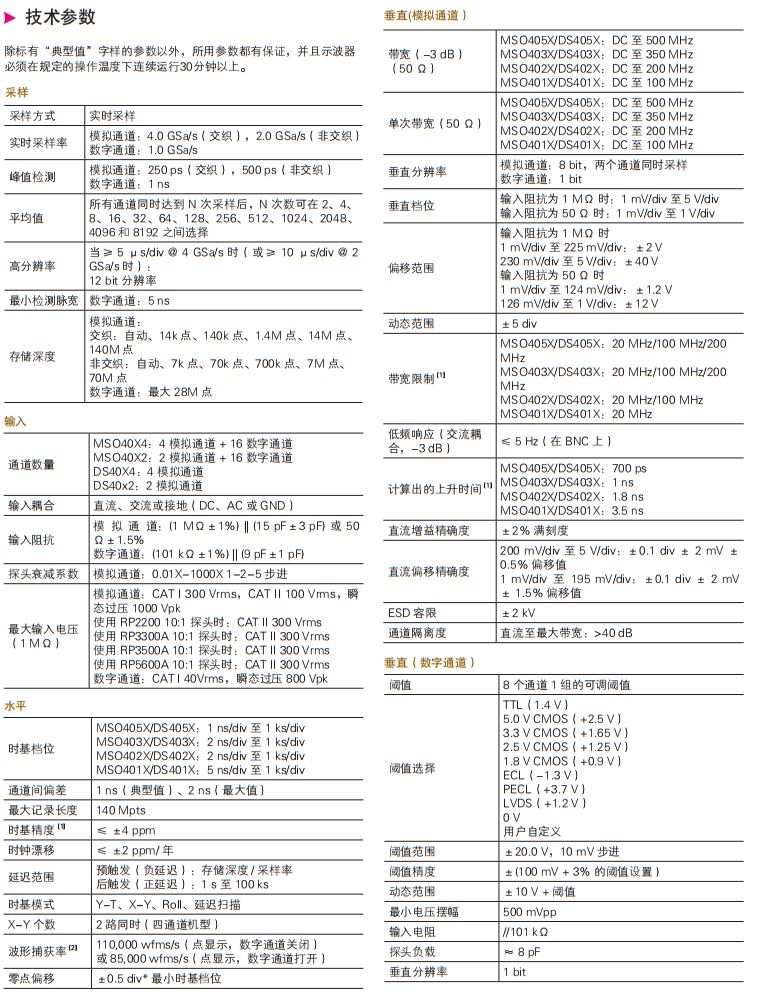

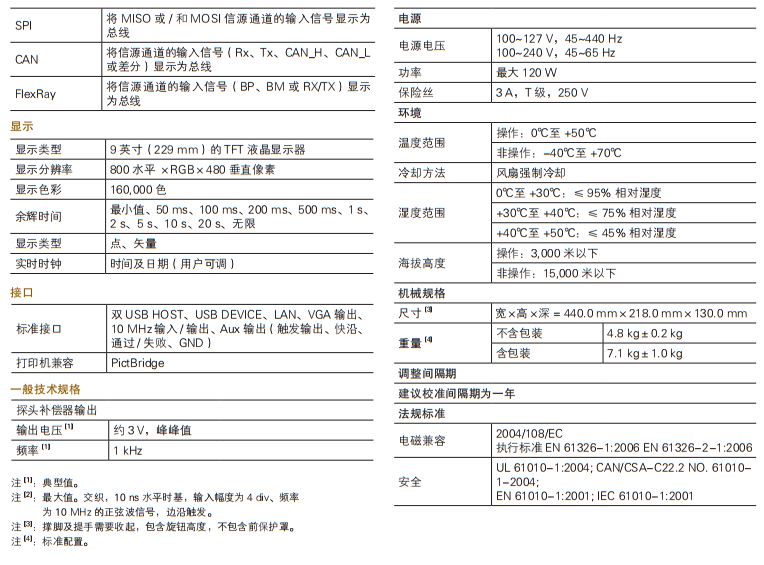

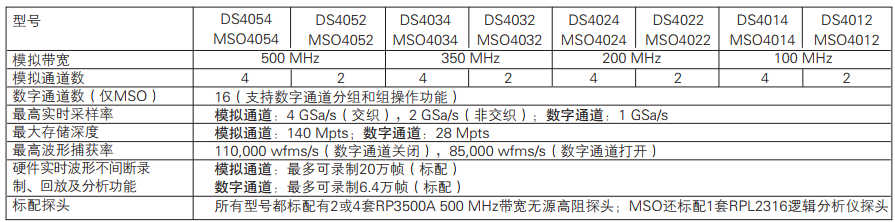

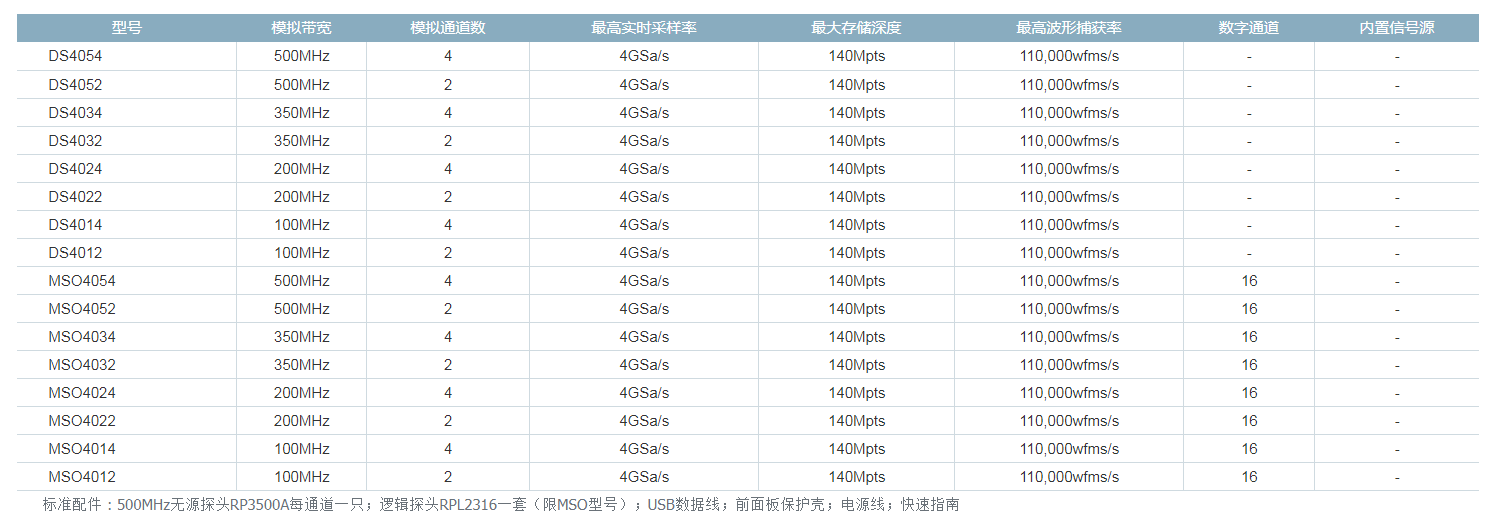

四、型号和主要指标

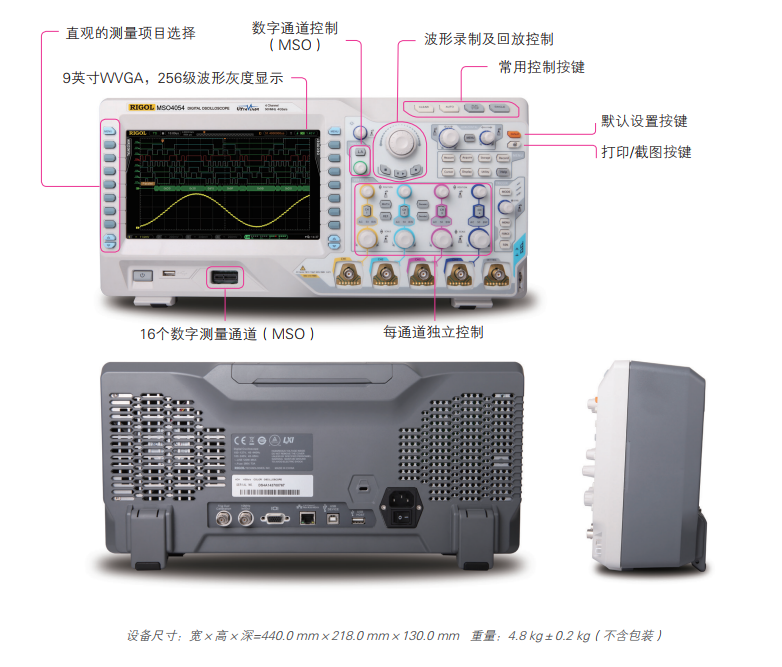

五、设计特色

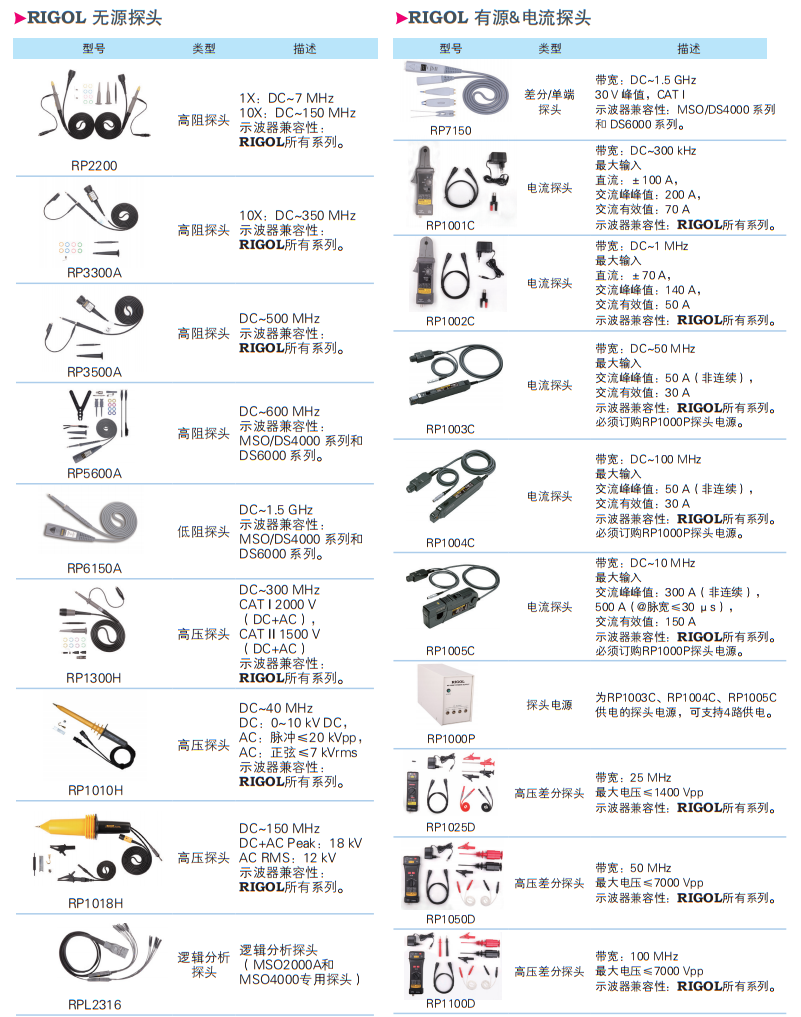

六、MSO/DS4000系列所支持的RIGOL示波器探头
