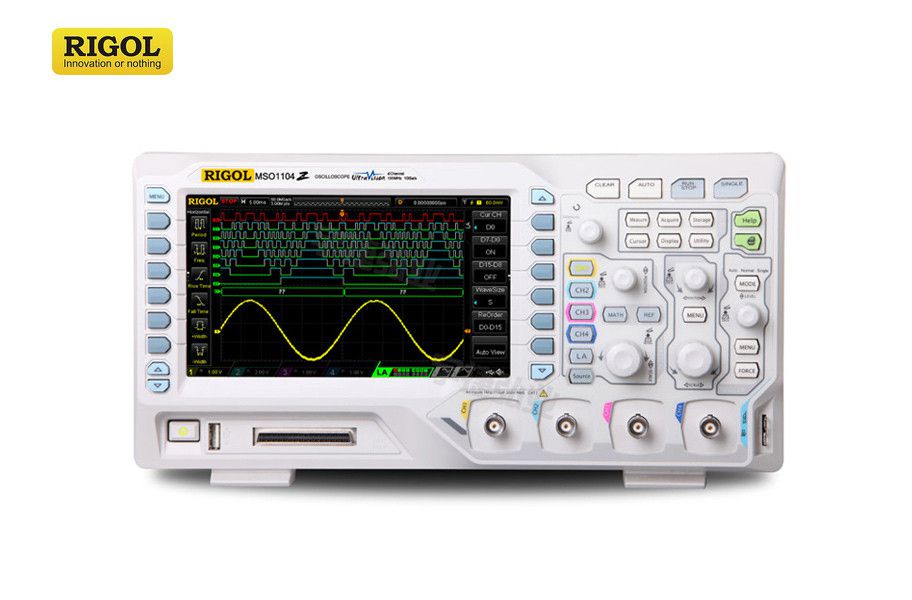

普源Rigol 数字示波器MSO/DS1000Z系列

一、产品描述

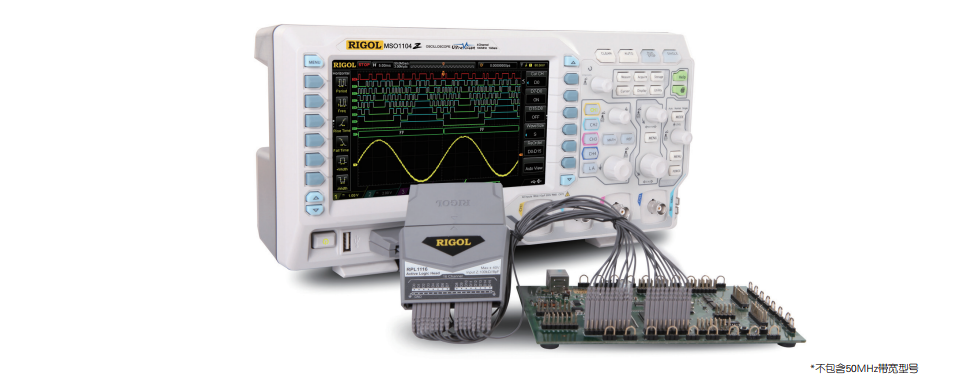

　　MSO/DS1000Z系列数字示波器是具有4个模拟通道，50MHz ~ 100MHz带宽，1GSa/s采样率的经济型通用数字示波器。它采用了Ultravision技术平台，延续了深存储和高波形捕获率的特点，具有超高的性价比优势。其中MSO1000Z系列提供16个数字通道，能够完成混合信号测试;创新的DS1000Z Plus系列，标配了数字通道接口，仅需增加一条RPL1116逻辑探头，即可升级为全功能的MSO。

　　混合信号数字示波器还提供如下功能：

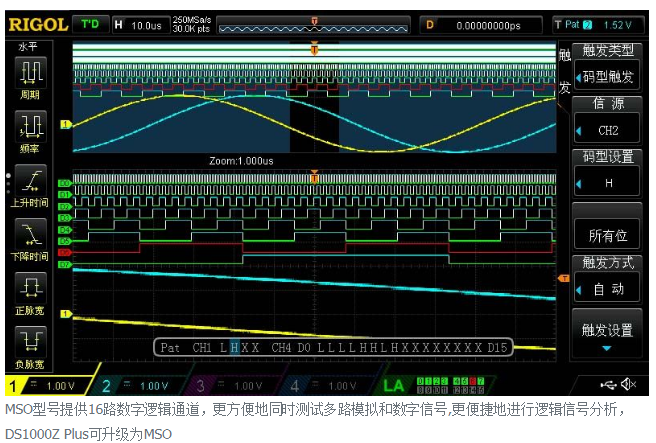

 ●MSO1000Z提供16个数字通道;DS1000Z Plus可升级为MSO

● 数字通道采样率达 1 GSa/s

●存储深度最高达24Mpts

●数字通道波形捕获率达 30,000wfms/s

●数字通道支持硬件实时的波形录制、回放功能，最多可录制60,000帧

●支持模拟通道和数字通道混合触发和解码

●方便的数字通道分组和组操作

●支持多种逻辑电平

●模拟和数字通道间可相互触发

●时间相关的模拟和数字通道波形显示和分析

二、产品特点

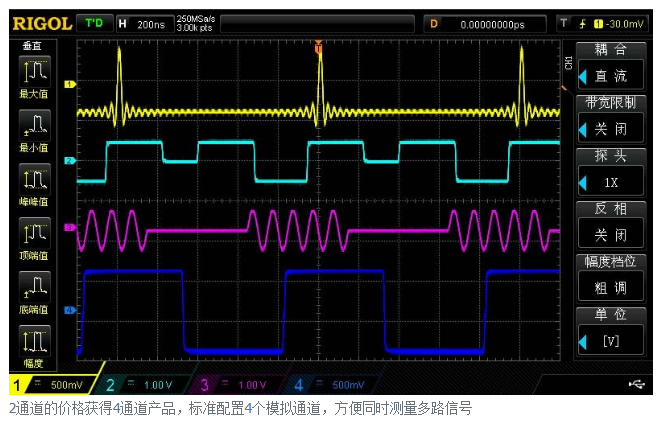

●标配4通道

●12M存储深度

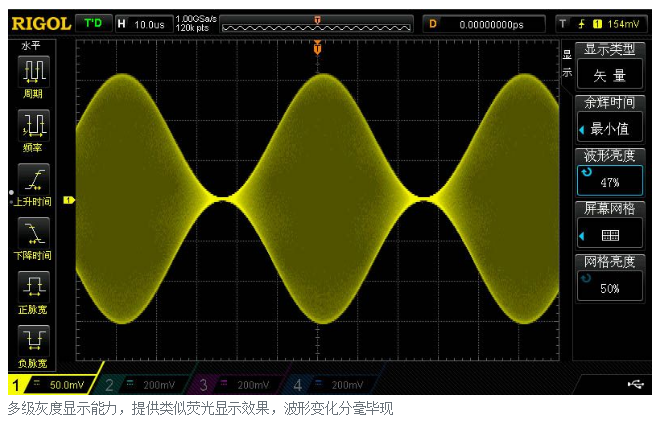

●数字荧光显示

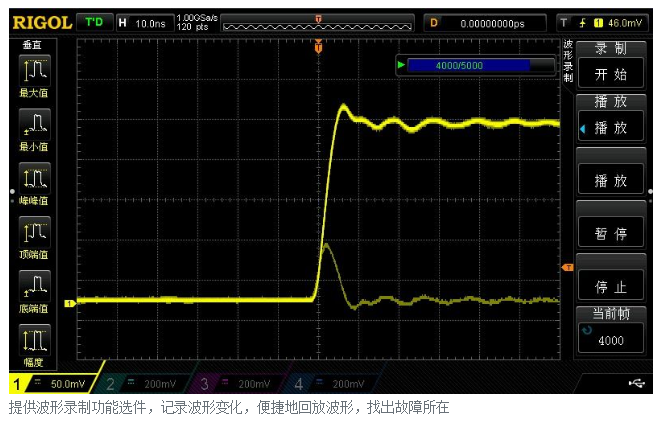

●硬件波形录制和回放功能

●串行总线触发和解码

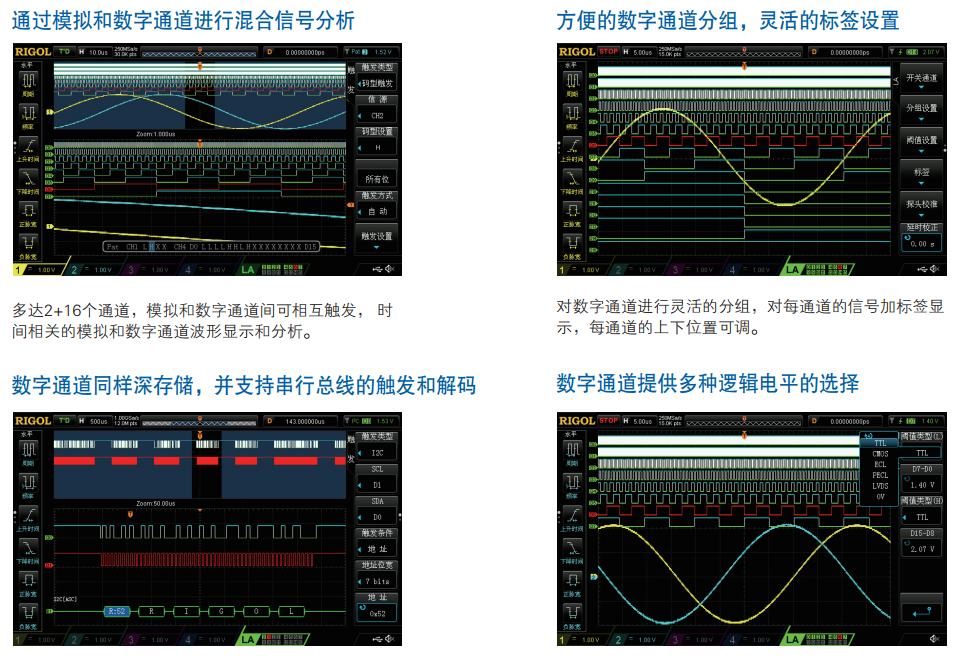

●混合信号分析能力

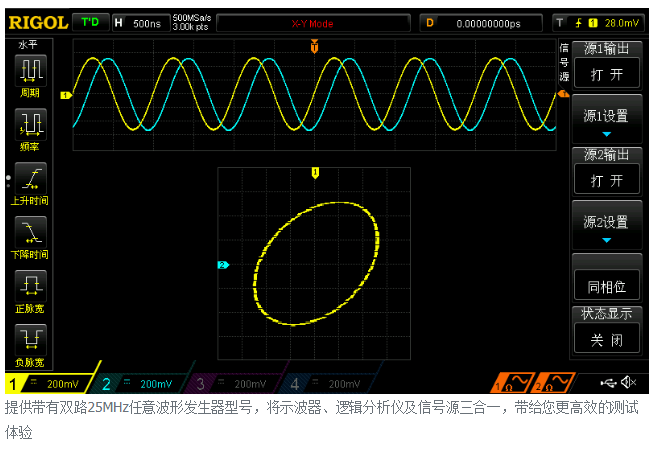

●双路25MHz信号源

三、产品家族

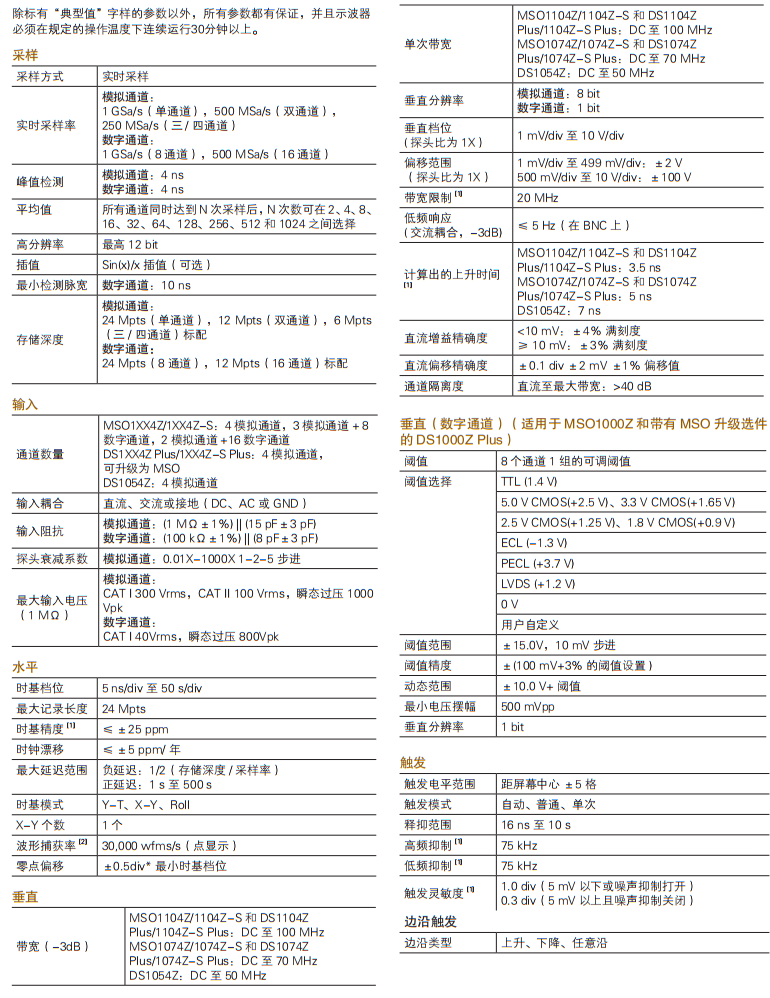

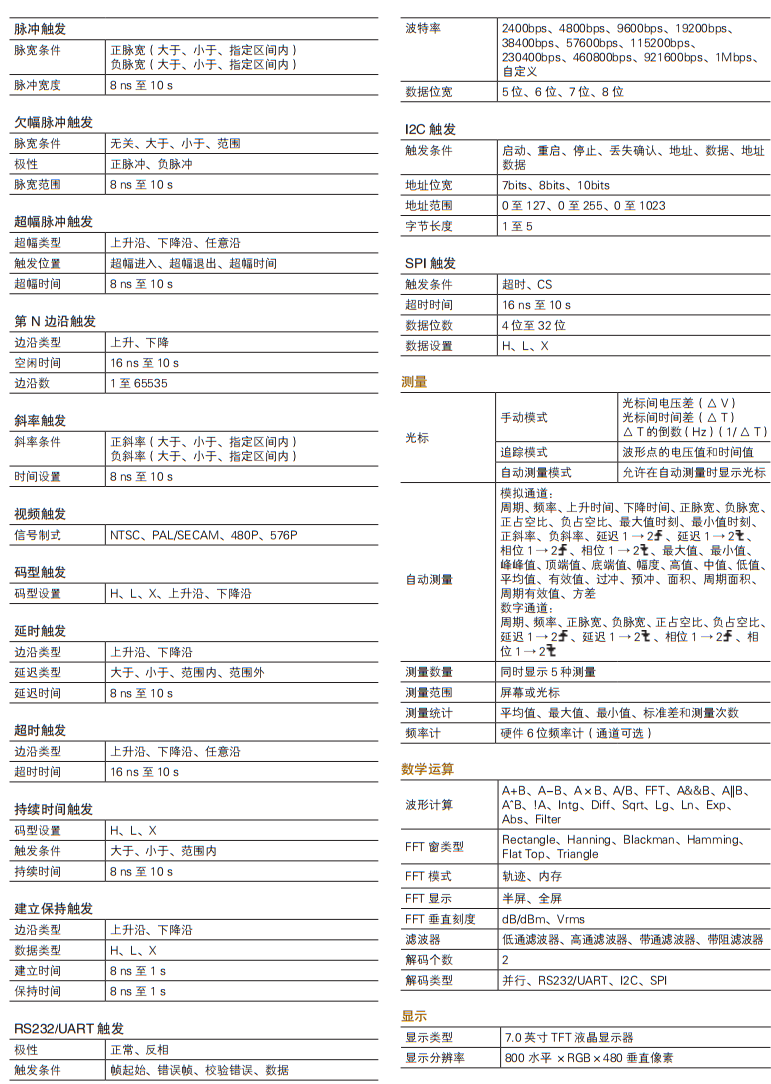

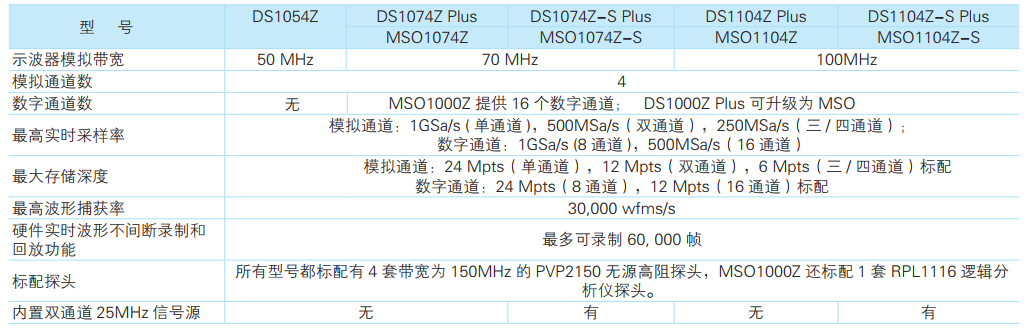

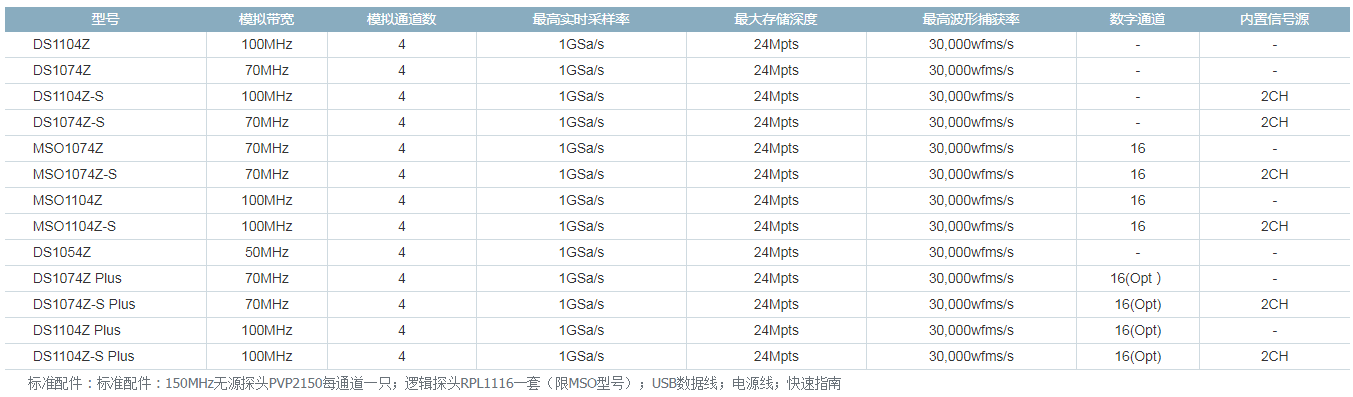

四、型号和主要指标

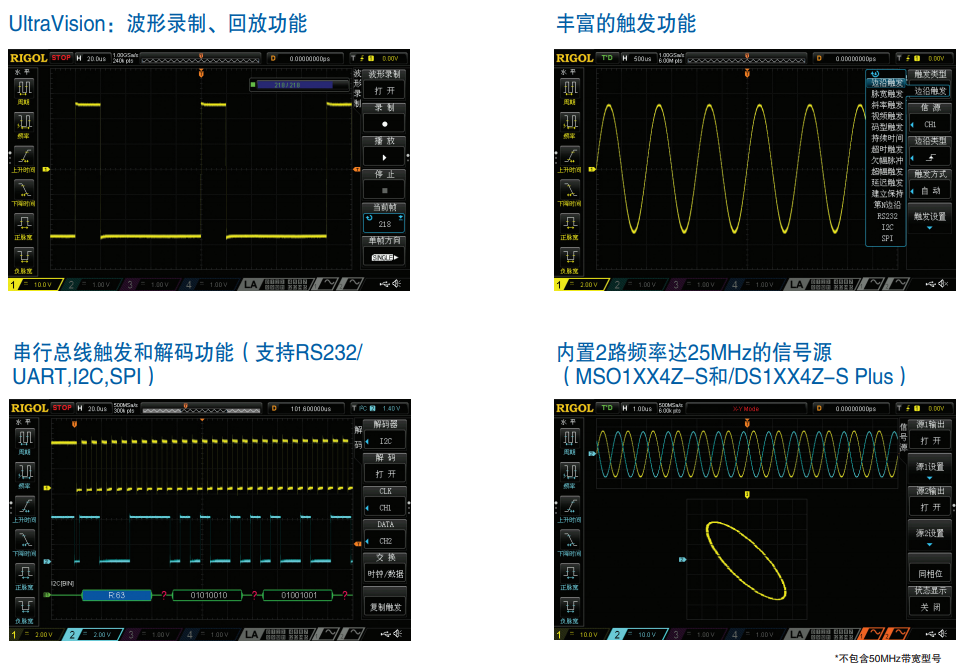

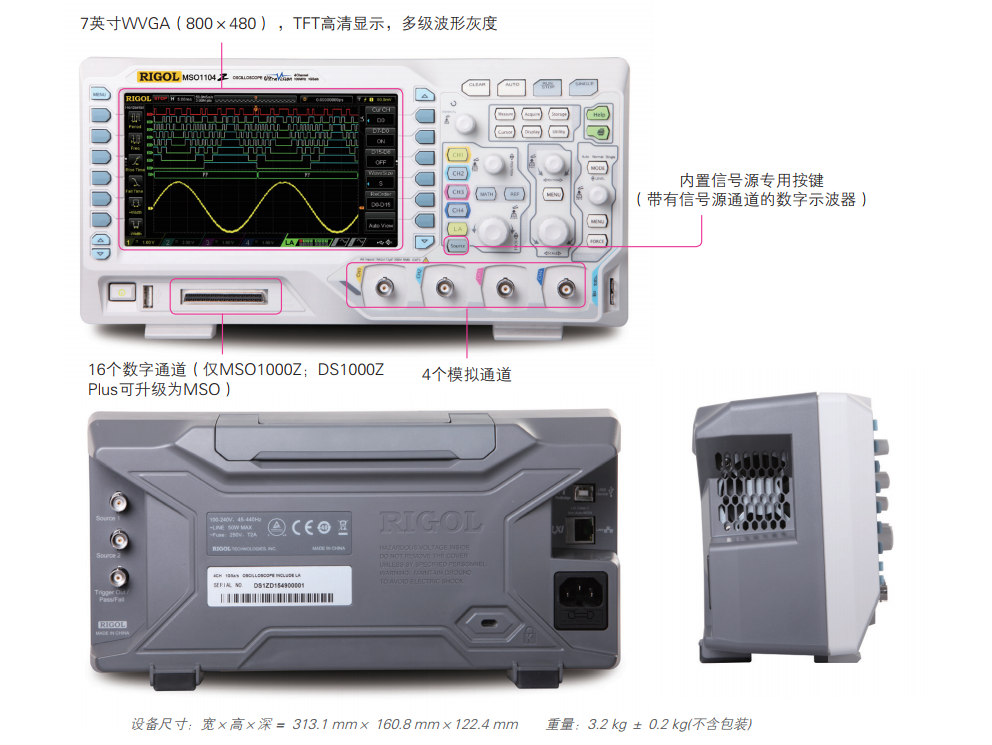

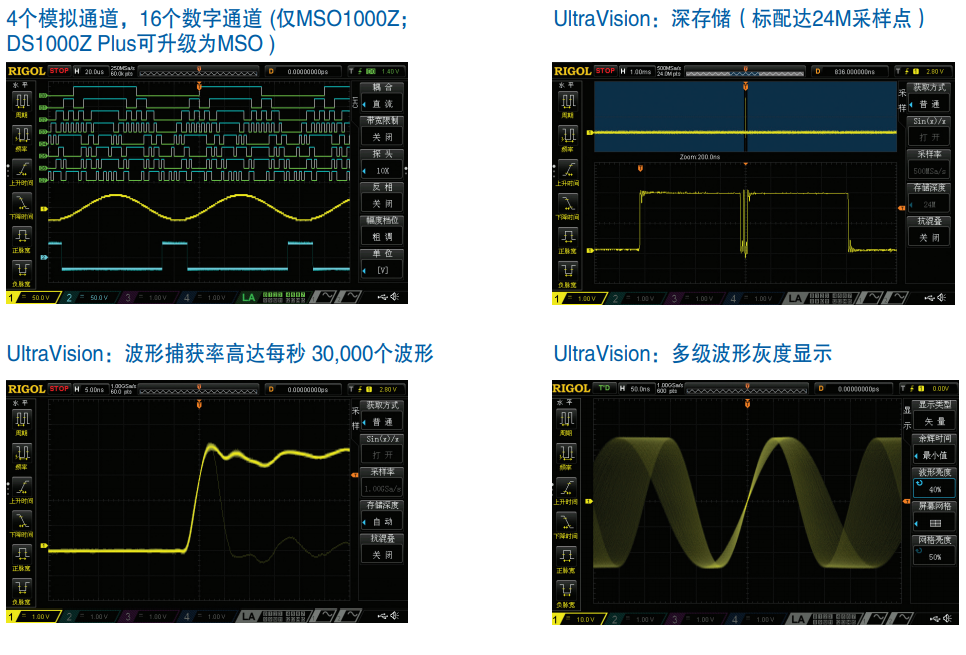

五、设计特色

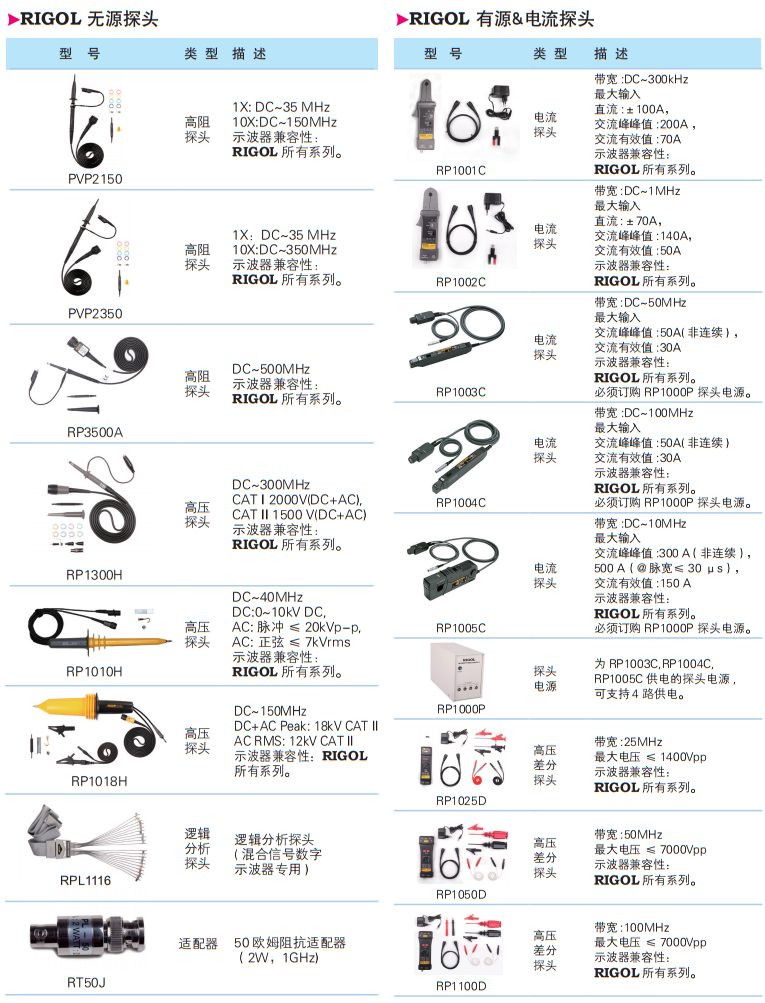

六、MSO/DS1000Z系列所支持的RIGOL示波器探头及附件
