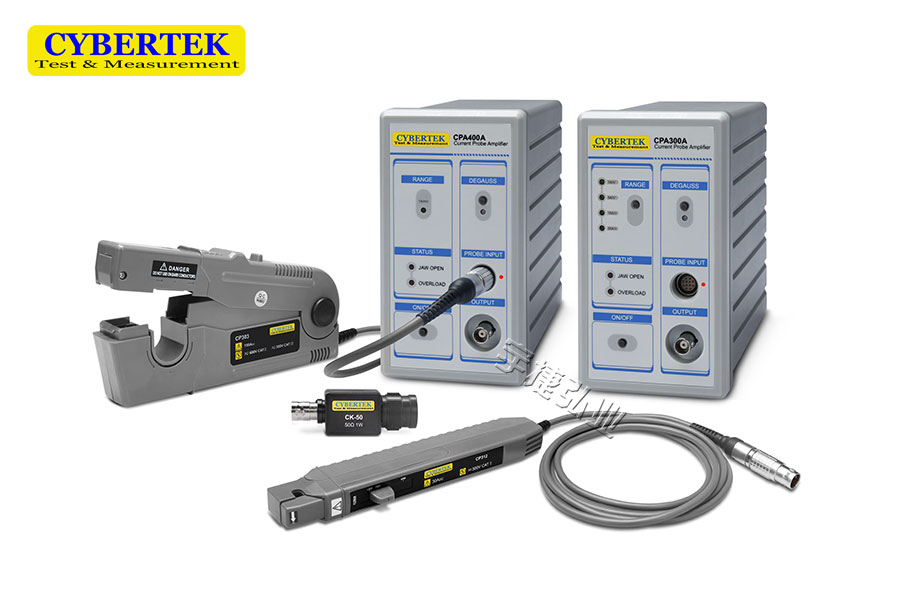

知用高频电流探头CP300/400系列

一、CP300/400系列高频电流探头概述

　　CP300/400系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形;高精度，典型精度为 1%，满足大部分测试领域的需要;多款探头可供选择，方便不同量程电流测量;标准的 BNC 输出接口，可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED 照明、新能源等设计和测试应用中。

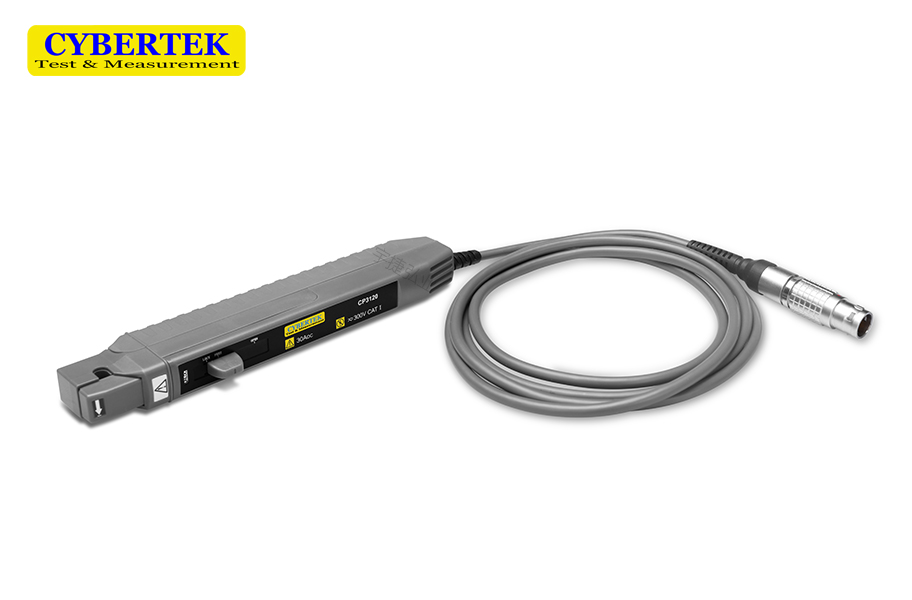

　　CP312电流探头体积轻巧，可在当前拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达 5mm的导线;可以测量 30A的连续电流和 50A的峰值电流，提供 70MHz的带宽;分辨率高达 1mA;需配合CPA300 放大器同时使用。

　　CP305电流探头体积轻巧，可在当前拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达 5mm的导线;可以测量 50A的连续电流和 50A的峰值电流，提供 50MHz的带宽;分辨率高达 5mA;需配合CPA300 放大器同时使用。

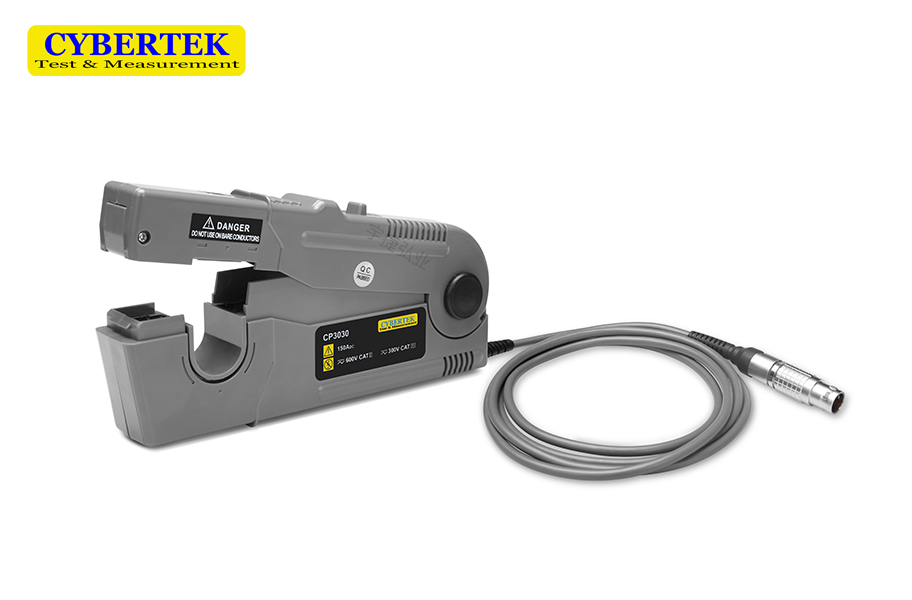

　　CP303电流探头钳口可夹住直径达 20mm的导线，适用于大电流应用场合;可以测量 150A的连续电流和 300A的峰值电流，提供了 15MHz的带宽;分辨率高达 5mA;需配合CPA300 放大器同时使用。

　　CP404XL电流探头钳口可夹住直径达 20mm的导线，适用于大电流应用场合;测量 500A的连续电流和 750A的峰值电流，提供了 5MHz的带宽;分辨率为 1A。需配合CPA400 放大器同时使用。

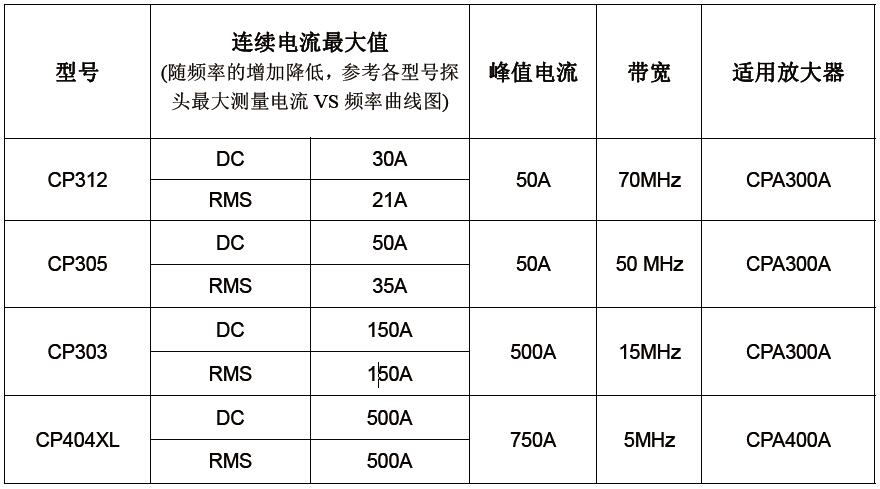

二、CP300/400系列高频电流探头简要说明

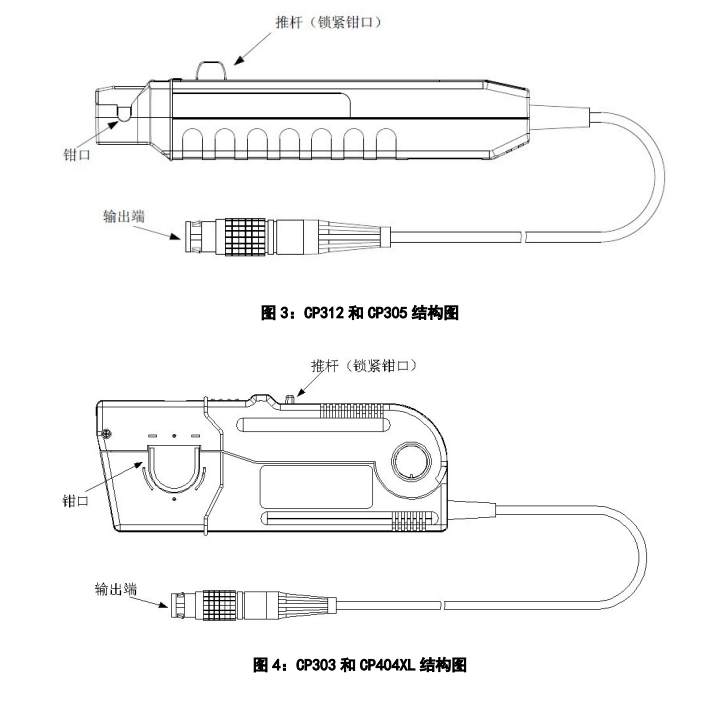

三、CP300/400系列高频电流探头产品详图
