德国EA 大功率可编程直流电子负载EA-EL 9000 B 15U/24U

一、概要

　　新系列电子负载EA-EL 9000 B 15U 与 EA-EL 9000 B 24U，是EA-EL 9000 B系列大功率型号装于可移动19“机柜组成的。因此会有20组不用的配置，形成不同的功率级别。一个机柜系统可被当作一个扩大功率的单机负载，在具有EA-EL 9000 B系列标准型号的基本特性外，也有手动操作与远程控制。

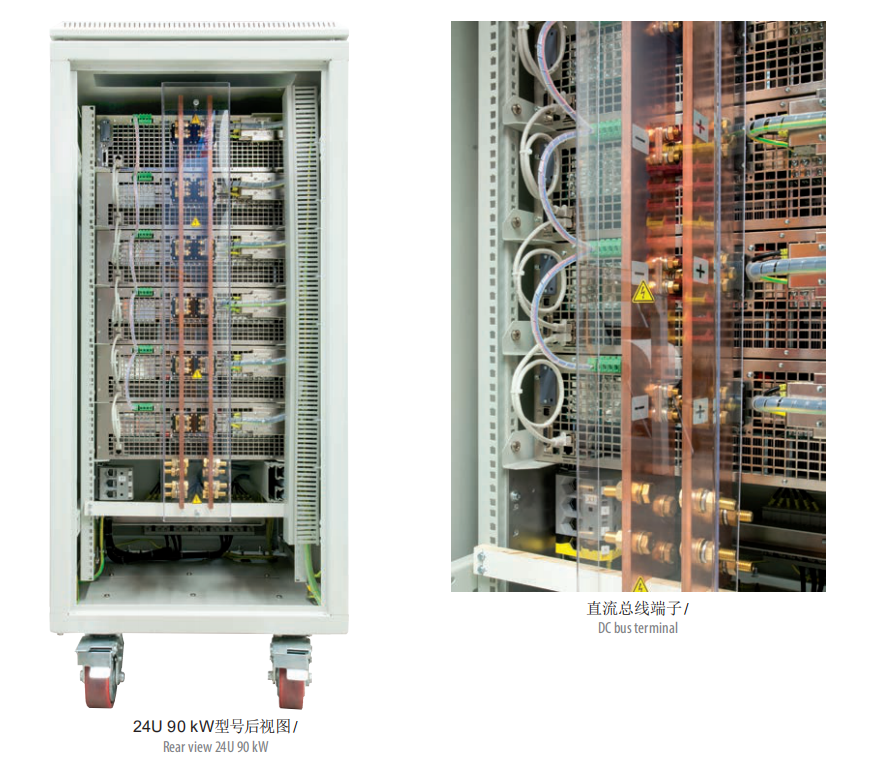

　　本系列供有两种机柜尺寸，15U或24U，根据型号不同，可配3至6台负载。有些型号通过重装，增加另外一台负载，则可扩展更大功率。这些机柜有可锁定后门与前门，以及四个可固定的脚轮。机柜系统可完全配置好出货，待安装到指定位置后即可使用。

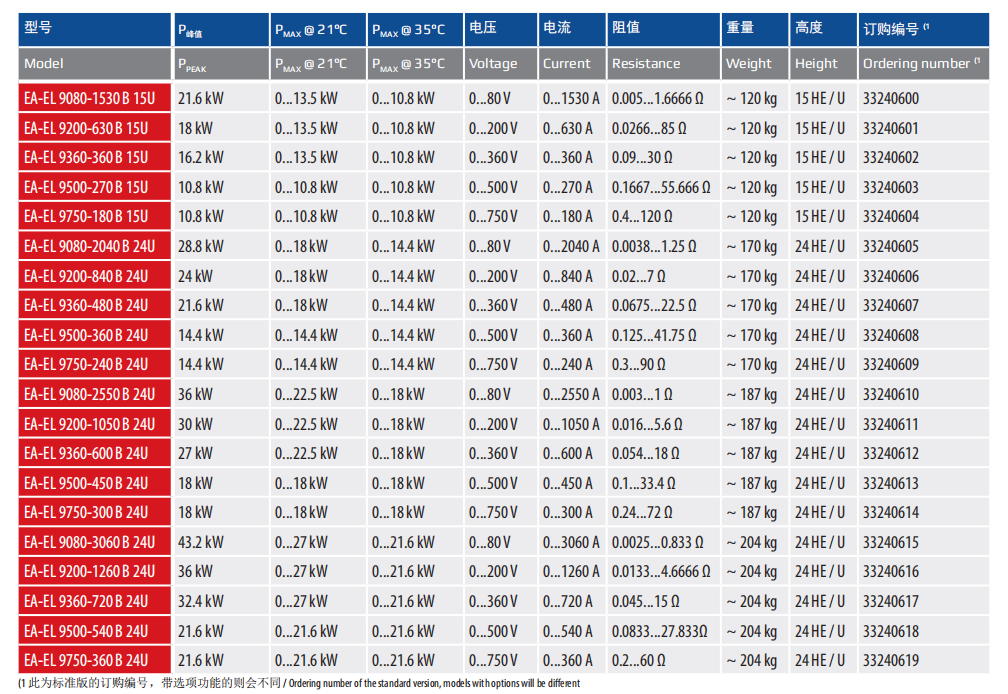

二、功率等级、电压和电流

　　本系列有0...80 V DC至0...750 V DC输出电压的多个型号，单台机器的输入电流就高达3060A。本系列有多个功率级，有10.8 kW至27 kW固定功率，与10.8kW至43.2 kW峰值功率的型号。

三、功率降额

　　EA-EL 9000 B 15U/24U系列产品具有热降额功能，当产品在最大功率下运行时避免过热。环境温度越低，冷却状况越好，负载可吸收的功率就越大。功率降额后可持续吸收的功率是在21°C室温条件下定义的，并当温度上升时会快速减少

四、显示器与控制键

　　输出电压、电流和功率清晰显示于彩色显示器上。彩色的TFT屏幕为点触式，用一个手指就能控制所有功能。

　　通过旋钮或者数字键盘直接输入参数，也可调节设定电压、电流、功率或阻值(内阻模拟)。若想防止意外操作，可锁定所有操作键。

五、函数发生器

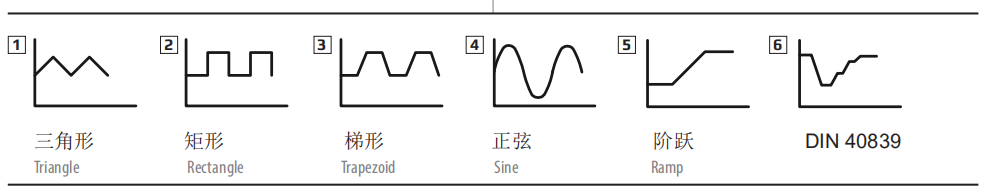

　　本系列所有型号都具有一可形成如下典型函数的真实函数发生器，并能将它们应用于输入电压或输入电流上。发生器可通过前板的触摸屏设置，或经某一数字接口远程配置。

　　预设函数会为用户提供所有必须的参数，如Y偏差值，时间/频率或幅度，整套配置完成。
