德国EA 直流电子负载EA-EL 9000 DT

一、概述

　　EA-EL 9000 DT系列是一款新的电子负载，它由10台EA-EL9000 B产品组合而成。从而输出新的电压、电流与功率级别，适用于实验鼠、学校或工作间日常的众多应用。

　　所有型号都有四种操作模式：恒压(CV)，恒流(CC)，恒功率(CP)和恒阻(CR)。控制电路的核心部件是一个微处理器，它具有很多有趣的特征，比如：带有通用函数的真实函数发生器，像正弦波，方波或三角波，还有一个任意函数。

　　大的彩色TFT触摸屏可以让用户直观地进行手动操作，就像现在流行的智能手机或者平板电脑那样操作。

　　跟旧系列电子负载相比，经模拟或数字接口控制产品时的响应时间已大大提高，全归因于ARM处理器控制的硬件。

　　本系列标配的数字接口有USB与以太网，以及一个模拟接口。所有接口都电隔离。

　　要远程控制产品并应用到客户指定应用都被SCPI与ModBus通用协议简化，还有即时使用的LabView。

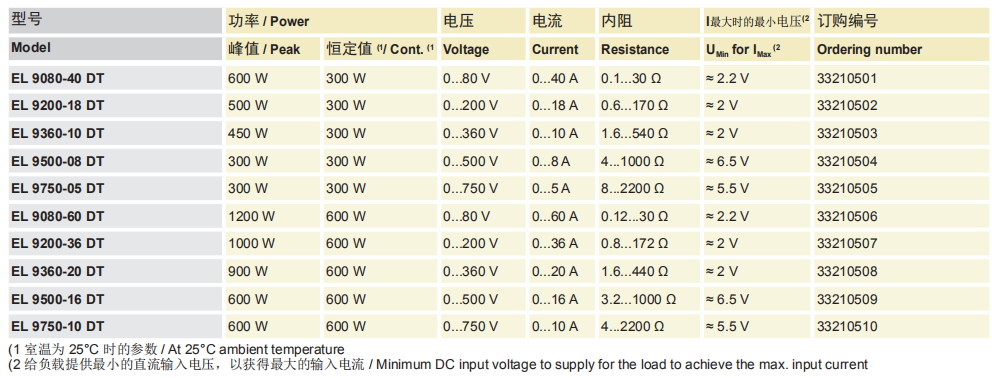

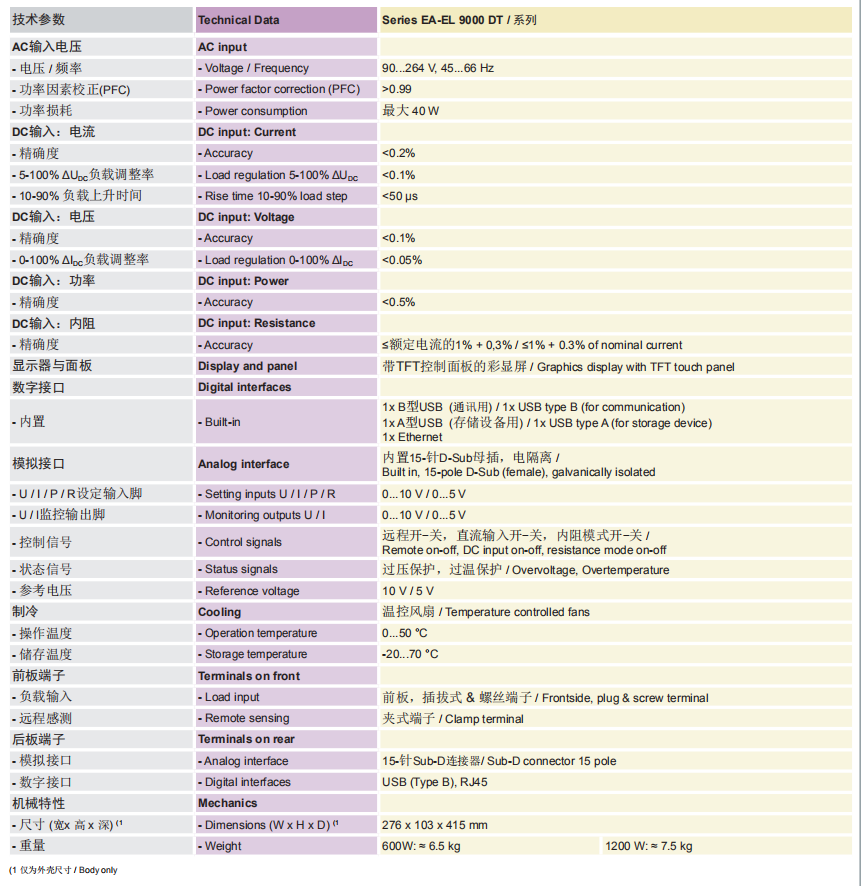

二、功率等级、电压和电流

　　本本系列有0...80 V DC至0...750 V DC，0...5A至0...60A输出电流的产品型号。输出功率级别有600W或1200W。

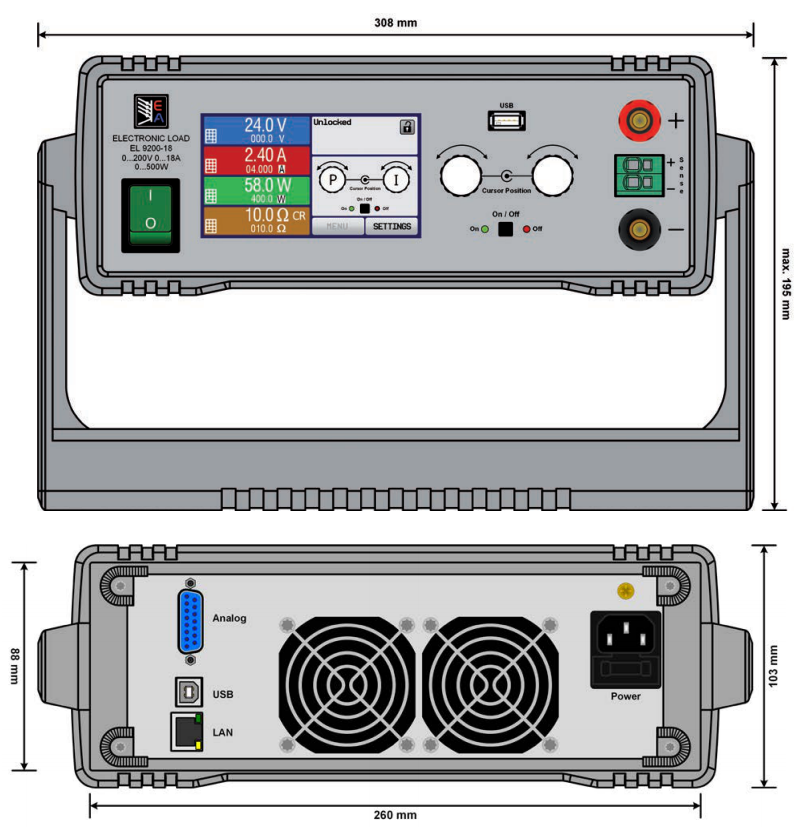

三、操作面板(HMI）

　　手动操作通过TFT触摸屏、两个旋钮与一个按钮来完成。大的彩色显示器一次性显示所有设定与实际值。通过人机界面可完成整个设置，包括函数(方形，三角形，正弦形)的配置等。

　　还提供多语言显示(德文，英文，俄文，中文)。

四、函数发生器

　　本系列所有型号都配有函数发生器。它能形成多种典型函数，如下所示，并应用到输出电压或输出电流上。发生器可通过前面板的触摸屏或经其中一数字接口完全可控与配置。

　　预设的函数为用户提供一切需要的参数，比如Y偏移值，时间 /

　　频率或幅度，形成整套配置。.

　　除了基于任意发生器形成的标准函数外，还可访问该基础发生器，创建并执行一套复杂的函数，将其分开在多达100个序列内。在研发与生产过程中可用它来做测试。

　　通过产品前板的USB端口可以从标准的U盘上传序列或者存储序列，从而可在不同的测试序列间变换。

　　此外还有一个XY发生器，可用来形成其它函数，比如UI或IU，用户可在(CSV文档)表格格式内定义，或者用USB软件上传。

　　对于光伏方面的测试，可使用用户可调关键参数形成一个PV曲线。还可应用固件升级，安装更多的特性参数供用户选择。

五、远程控制 & 连接

　　进行远程控制时，可使用产品后板默认配置的三个接口卡端口(1x analog, 1x USB, 1x Ethernet/LAN)。

　　产品前方还有一个USB端口，用来插U盘，方便上传与保存函数和用户配置文档。

六、功率降额

　　EA-EL 9000 DT系列产品具有热降额功能，当产品在最大功率级别下运行时避免过热。

　　环境温度越低，冷却状况越好，负载可吸收的功率就越大。功率降额后可持续吸收的功率是在25°C室温条件下定义的，并当温度上升时会快速减少。

七、电池测试模式

　　本产品还有一电池测试模式，可以通过恒流或恒阻放电来测试各类电池。它会显示累计的测试时间与消耗的容量 (Ah)。

　　如果用EA Power Control进行测试，数据会记录在电脑上，然后以CSV格式导出数据表。后续可在MS Exce或类似工具下进行分析，甚至能创建可视化的放电图关于更详细的设置，可以设定一可调极限值，以便停止低电压电池的测试，或者停止可调最大测试期。
