德国EA 可编程能量回馈式直流电子负载EA-ELR 9000 HP

一、概要

　　这一款新的能量返回式直流电子负载，称为EA-ELR9000 HP，是EA-ELR 9000系列的延伸版。其宽范围的交流输入电压可以连接380 V，400 V或480 V三相电的工业电网。

　　而且所有型号都可供应更大功率级别，并增加了360 V新的电压等级。一些高电压型号的绝缘性能也有很大改善。

　　能量返回功能可使产生的直流电同步转化成正弦波电流，然后返回给当地电网。这不仅摆脱了以前的热耗散问题，同时还节省了用电成本。其彩色TFT触摸屏为用户提供一个不同于其他产品的直观手操媒介。

　　经模拟或数字接口控制的反应时间已由FPGA控制硬件得到很好的改善。

　　多台产品并联时，可经主-从总线组成一个更大的系统，此时实际值会被累加，设定值则会均衡分布。

二、功率、电压和电流等级

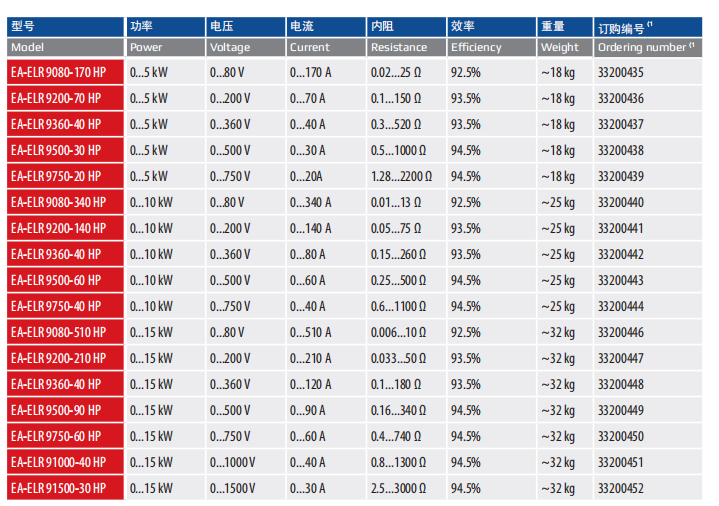

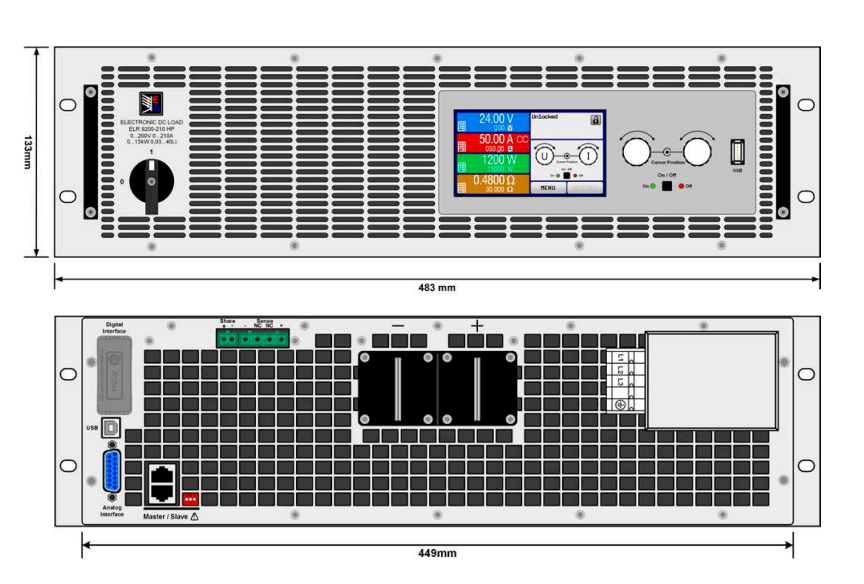

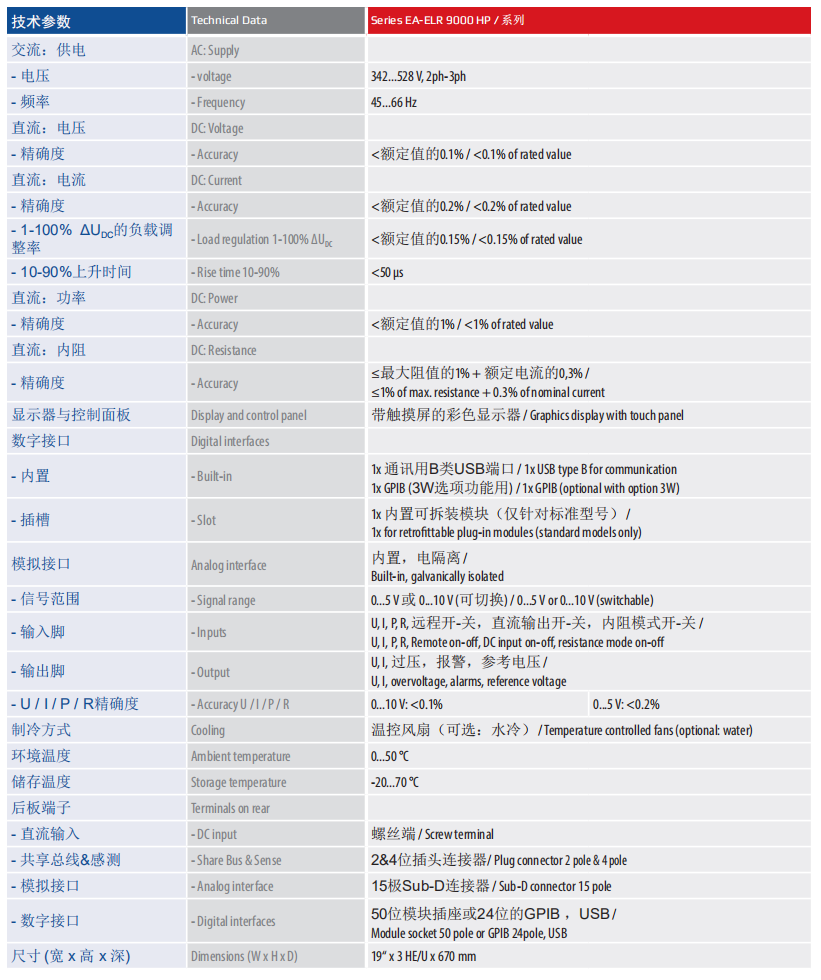

　　本系列有0...80 V DC至0...1500 V DC输出电压的产品型号，还有一款输入电流高达510 A的型号。本系列有三个功率级别，分别为5 kW，10 kW或15 kW，单机外壳仅3U高。还可扩展至高达240 kW(组合到机柜形成更大的总电流)。

三、供电

　　所有型号都需接上不带N导线的供电端上，这在工业电网都很典型。本系列产品可接342-528 V的宽范围交流输入电压，完全覆盖380 V至480 V之间的供电电压。

四、能量返回

　　本负载最主要的特点是其AC输入端，即电网连接端，也可用作直流电返回的输出端，转换效率高达95%。这种能量转换方式有助于降低用电成本，且避免使用昂贵的制冷系统，因为普通电子负载使用过程中会将直流输入电量转化成热量，从而需要制冷系统进行冷却。

　　下面为其原理示意图：

　　此类回馈式负载不可用作发电。还提供能监控能量返回公共电网的电网保护装置，它同时还可达到保护人生安全与设备本身的目的，特别是在运行所谓的隔离操作时。但是该装置需要N导线。

　　不管用户是否装有此类监控设备，我们产品上都配有一简易无冗余关闭功能，遇到电网连线突然断开时会关闭产品。本产品可监控AC电压和频率，当超过功率上限或下限时，会自动关闭功率模块。

五、操作面板(HMI)

　　手动操作通过阻性触摸屏、两个旋钮与一个按钮来完成。这个彩色显示器能一次性显示所有设定与实际值。在人机界面也可完成整个设置，包括函数发生器(方波，三角波，正弦波等)的配置。

　　显示器有多种语言可选(德文，英文，俄文，中文)。

六、函数发生器与表格控制

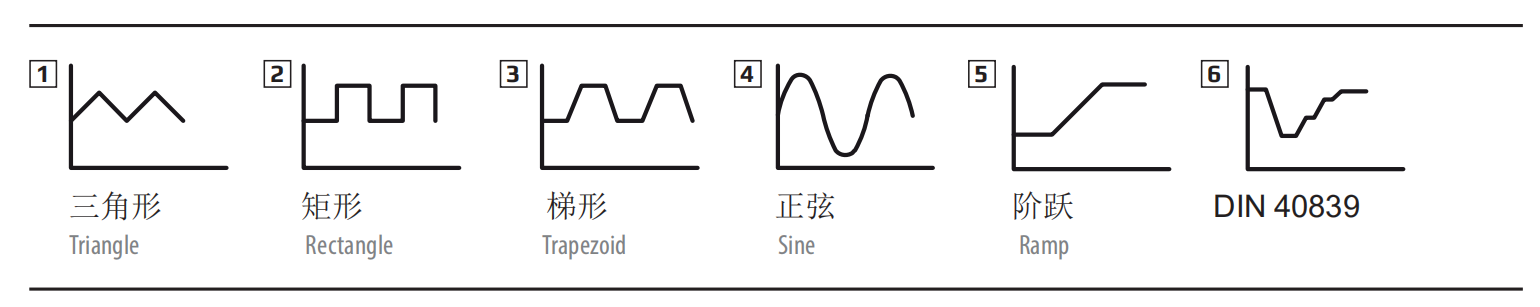

　　本产品还具有一基于FPGA的数字函数与任意发生器。它可控制和运行用户定制的负载配置文档，并产生任意顺序的正弦、方形、锯齿形以及跳跃型函数。

　　通过3276个有效点数自由编程的数值表，能实时嵌入到控制电路中，然后可重现非线性内阻，如：电池或LED灯条中的内阻。

七、Share-Bus-共享总线

　　产品后板有一个模拟连接端子叫“Share Bus”，用来均衡本系列多台同型号产品并联时的电流。

　　还可通过此端子连接EA-PSI 9000 WR或EA-PSI9000 WR Slave系列电源，以便组建两象限系统。该系统专门利用源-沉原理进行测试用途。

八、电池测试

　　本产品还有一电池测试模式，可以通过恒流或恒阻放电来测试各类电池。它会显示累计的测试时间与消耗的容量 (Ah)。

　　例如使用EAPC软件测试期间由电脑记录的数据，可以CSV格式导出到Excel表，并在微软Excel或类似工具下进行分析，还可形成可视化的放电图。

　　关于更详细的设置，还可设定一可调极限值，当电池电压低时停止测试，或者停止可调最大测试期。

九、远程控制 & 连接

　　进行远程控制时，可使用产品后板默认配置的两个接口端口(1x模拟，1xUSB)。也可选择可插拔式数字接口模块(指定插槽)进行扩展。

　　产品上还有一个接口模块插槽，所有型号都可安装一个三路接口(3W选项，见下文)，为产品后板提供1xGPIB/IEEE，1xUSB，1x模拟端口。

　　应用到LabView IDE时，用户可以结合USB，RS232，GPIB，Ethernet使用即用版(VIs)。通过通讯协议文档还可支持其它IDE与接口。
