德国EA 可编程实验室直流电源EA-PS 9000 2U

一、概要

　　EA-PS 9000 2U系列是一款由微处理器控制，采用最新技术设计的实验室电源。其标准型号配备多种功能和特征，让用户使用起来更方便、有效。

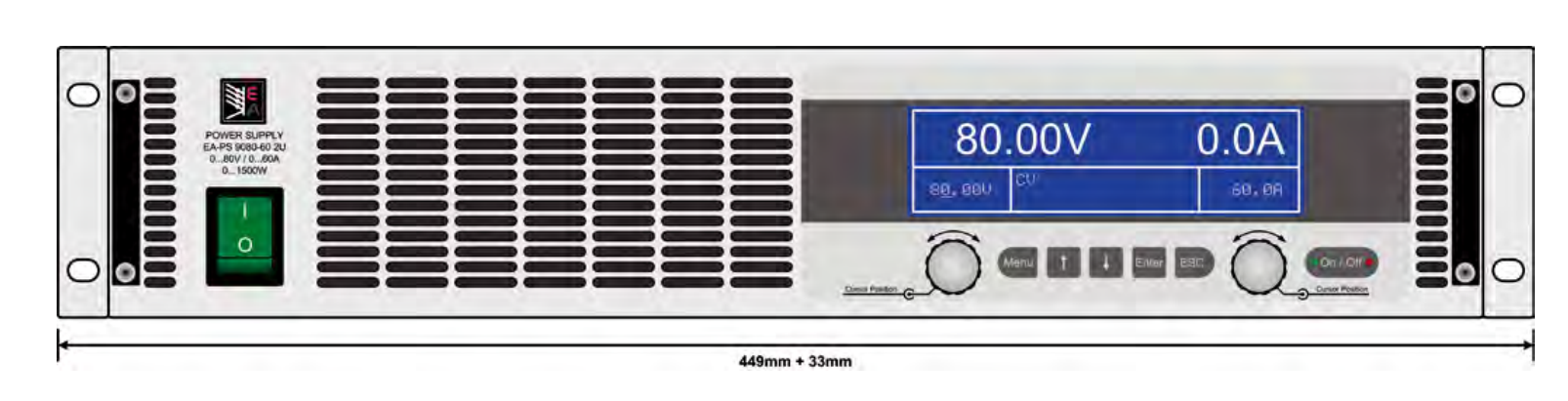

　　控制面板上清晰地分布有两个旋钮，六个按钮，以及两个LED 灯。同时还有一显示所有数值与状态的蓝色液晶显示器，从而简化了产品的使用。

二、AC 输入

　　本系列所有型号都采用主动式功率因数校正线路，1.5kW以下型号可在90VAC至264VAC的输入电压范围下使用。

　　1.5kW型号在输入电压<150VAC时输出功率减少至1kW。3kW型号在输入电压<205VAC时则降至2.5kW。

三、功率

　　所有型号输出功率可灵活调整。可在低电流时输出更高的电压，或在低电压时输出更大的电流，都由最大额定输出功率来限制。设定功率都可调。因此一台该产品能涵盖广范围的应用领域。

四、直流输出

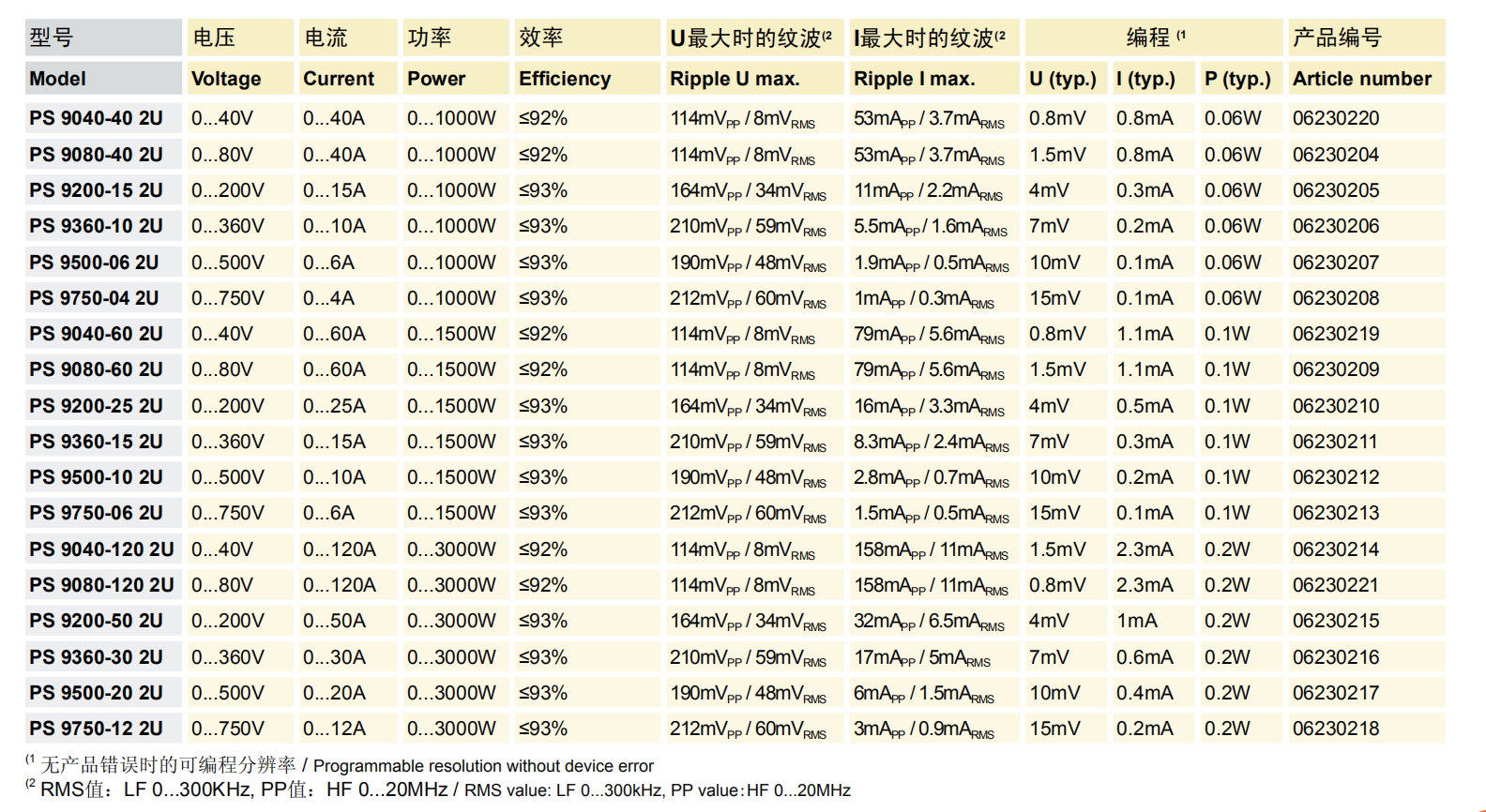

　　本系列有多款不同型号，可选择0...40V至0...750V输出电压，0...4A至0...120A输出电流，0...1000W至0...3000W输出功率的类型。

　　可对电流、电压与功率在0%与100%之间连续调整，不论是手动调整还是远程控制(数字式或模拟式)。

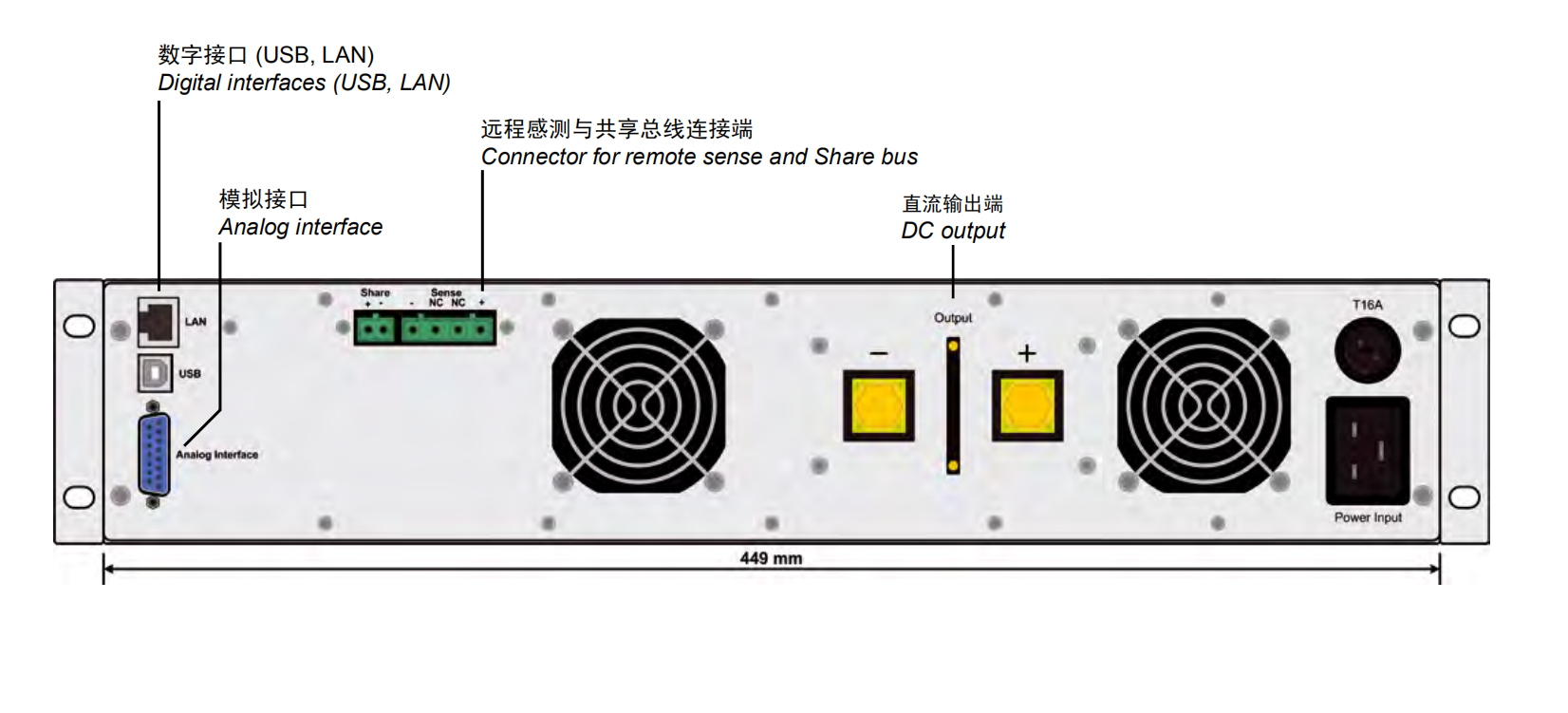

　　直流输出端位于产品后板。

五、保护功能

　　为保护连接负载，可给产品设定一过压保护极限值(OVP)，以及过流(OCP)与过功率(OPP)保护极限值。

　　一旦因任何缘故超过了这三个极限值中的一个，直流输出会被立即切断，在显示器和接口端会发出一状态信号。

　　本产品还有过温保护功能，如果产品过热，它会关断直流输出。

六、远程感测端

　　远程感测输入端可直接连到负载设备，以补偿连线上一定程度的压降。如果感测输入端已接到负载上，本电源会自动检测并调整输出电压，以确保负载获得准确所需的电压值。

　　远程感测连接器位于产品后板。

七、显示器和控制键

　　产品的所有重要信息都于一点阵显示器上清晰可见。

　　通过该显示器，电压与电流的实际输出值和预设值，(CV, CC, CP) 实际控制状态与其它状态，报警与设置菜单的设定，都清晰显示出来。

　　为使旋钮可以调节参数，只需按一下该旋钮，就可更换数值小数点后的光标位置。所有这些功能都归功于其方便易用的操作方式。

　　其面板锁定功能可以锁定整个面板，从而避免产品与连接负载出现误操作。

八、内置模拟接口

　　产品后面板上装有一隔离模拟接口。它提供模拟接口输入脚，接上0V...10V或0V...5V电压，可设置0...100%的输出电压、电流与功率。

　　模拟输出脚接上0V...10V或0V...5V电压，可监控输出电压与电流。此外，还有几个输入脚和输出脚，可用来控制和监控产品状态。

九、数字接口卡

　　本系列所有型号在其后板上标配两个电隔离数字接口(1xUSB,1xLAN)。可通过发送SCPI语言指令或Modbus协议来控制与监控产品。
