德国EA 可编程实验室直流电源EA-PSI 5000

一、概要

　　EA-PSI 5000系列是一款由微处理器控制的实验室电源，其标准型号配备多种功能。设定值、实际值与状态都能同一时间清晰显示于蓝光LCD屏上，让用户一览无遗。

　　所有输出参数的监控功能有助于测试设备的减少，且几乎不需要安装外部的监控硬件与软件。

　　控制面板上清晰地分布有两个旋钮，五个按钮。用户仅需用手指点触几下就能轻易地操控本产品。

　　若想集成到远程控制的实验室应用与小的测试系统中，本产品后板还配有一组接口(模拟与数字的都有)。

二、AC输入

　　采用主动式功率因数校正线路，使产品在90 VAC至264 VAC全世界宽范围输入电压下都适用。

三、功率

　　本系列所有型号的输出功率都可灵活调整。可在低电流时输出高电压，或在低电压时输出大电流，但总是受限于最大额定输出功率范围内。本系列产品的设功率值都可调，因此仅用一台产品却能应用于广范围的应用中。

四、直流输出

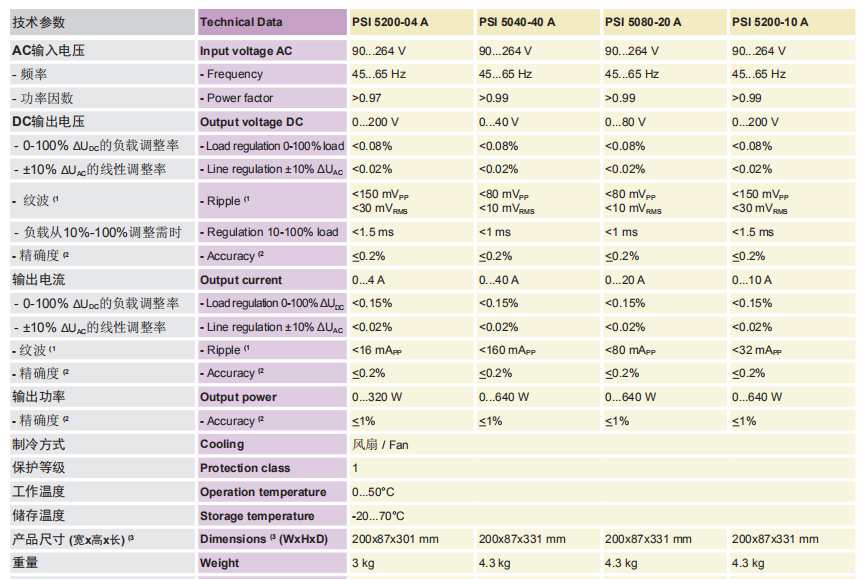

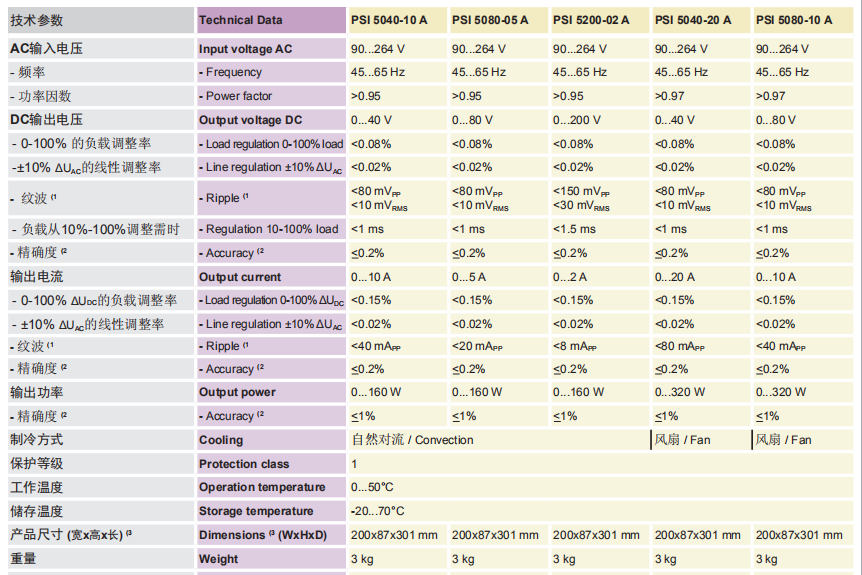

　　本系列有多款不同型号，可选择0...40 V和0...200 V输出电压，0...2 A和0...40 A输出电流，0...160 W和0...640 W输出功率的型号。

　　因此不管是手动还是远程控制(模拟或数字)，都可在0%与100%之间连续调节电流、电压与功率。

　　输出端位于产品后前板上。产品后板还有一个额外的输出端，为螺丝端子。

五、保护功能

　　为保护连接设备，可给产品设定一过压保护极限值(OVP)，以及过流(OCP)保护极限值。

　　一旦因任何缘故超过了这三个极限值中的一个，直流输出会被立即切断，在显示器和接口端会发出一状态信号。

　　本产品还有过温保护，如果产品过热，它会关断直流输出。

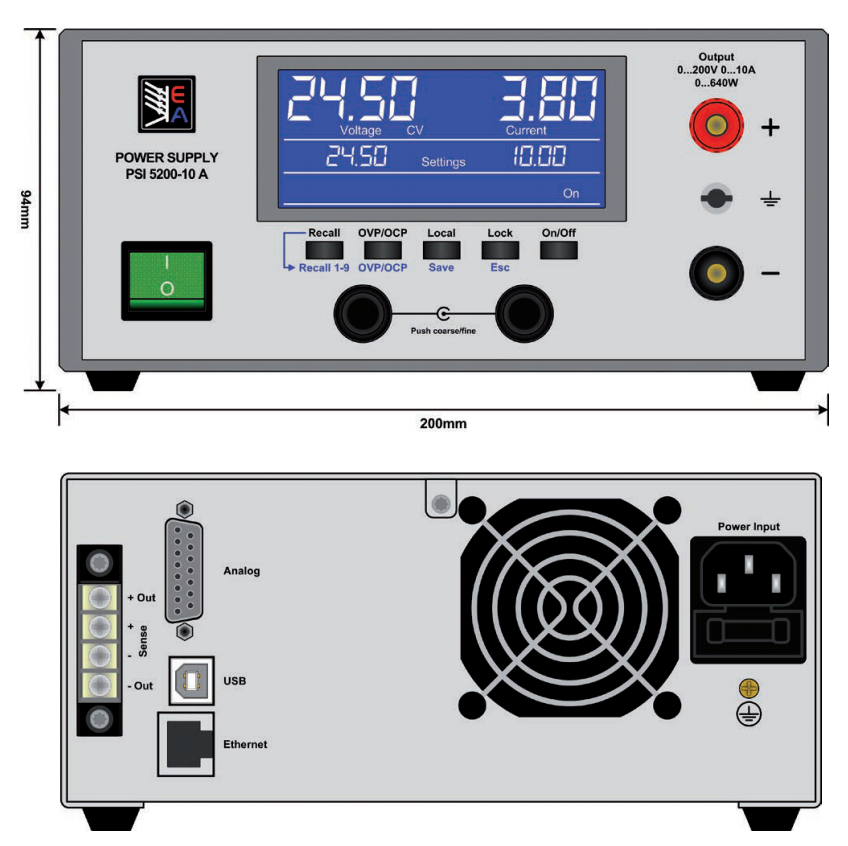

六、显示器和控制键

　　显示器清晰显示出输出电压与电流的设定与实际值。旋钮可用来调节设定电压、电流和与功率，以及保护极限值(OCP，OVP)。为避免误操作，可锁定旋钮。

七、输出值的预设

　　在不影响输出状态的条件下设置输出值，显示器上可显示预设值，即实际值的下方这样用户可预设所需输出电压、电流和功率，通过旋钮即可完成。

八、回读功能

　　本产品存有9组不同的预设电压、电流、功率、OVP(可调过压保护极限)与OCP(可调过流保护极限)。只需按一下按钮就可回读，这可避免频繁调节输出值。

九、三路接口

　　该接口位于PSI 5000系列产品的后板上，它有三个连接头：一个模拟接头，两个数字接头。

　　所有这三个连接头都能用于远程监控与控制本产品。

　　模拟接头上的输入引脚接上0 V...10 V电压可控制0...100% 的设定电压、电流与功率。

　　其输出引脚接上0 V...10 V电压可控制0...100% 的输出电压与电流。还有几个输入与输出引脚可用来控制与监控产品状。

　　数字接口为USB与Ethernet端口。可选择性使用，能远程控制产品，或者仅用于数据记录。

　　远程控制状态会显示在显示器上，此时所有按钮与旋钮，除本地按钮外，都被锁定。

　　USB端口无需设置，如果产品的IP地址上提供有以太网连接的网络参数，可在网站上设定它。
