德国EA 可编程实验室直流电源EA-PSI 9000 2U

一、概要

　　EA-PSI 9000 2U系列是一款由微处理器控制的实验室电源。它立足于用户友好的交互式操作概念，配备一套完整的标准功能。其输出参数、监控功能与其它设定都可配置，而且可更换式数字接口模块极其智能且操作舒适。所有输出参数的监控功能可帮助用户减少测试设备，几乎可不用安装外部监控硬件与软件。

　　由两旋钮，一个按键，两个LED以及TFT彩色触摸屏组成的控制面板，显示所有关键数值与状态，用户只需轻轻一点手指，就可轻松操作本设备。

　　若要集成到半自动与远程控制的自动化测试系统中，在其背面提供有一组接口(模拟与数字)。

二、功率级自动调整

　　本系列所有型号的输出功率都可灵活调整。可在较低电流时输出较高电压，或在低电压时输出较高电流，但总是维持在最大额定功率范围内。它们的设定功率都可调，因此仅用一台产品就能覆盖广泛的应用。

三、交流输入

　　本系列采用主动式功率因数，1.5 kW以下型号的输入电压为90 VAC至264 VAC，适合全球范围内使用。1.5 kW的型号在供电电压<150 VAC时，输出功　率自动减少到1 kW，3 kW的<205 VAC时，则减少到2.5 kW。

四、直流输出

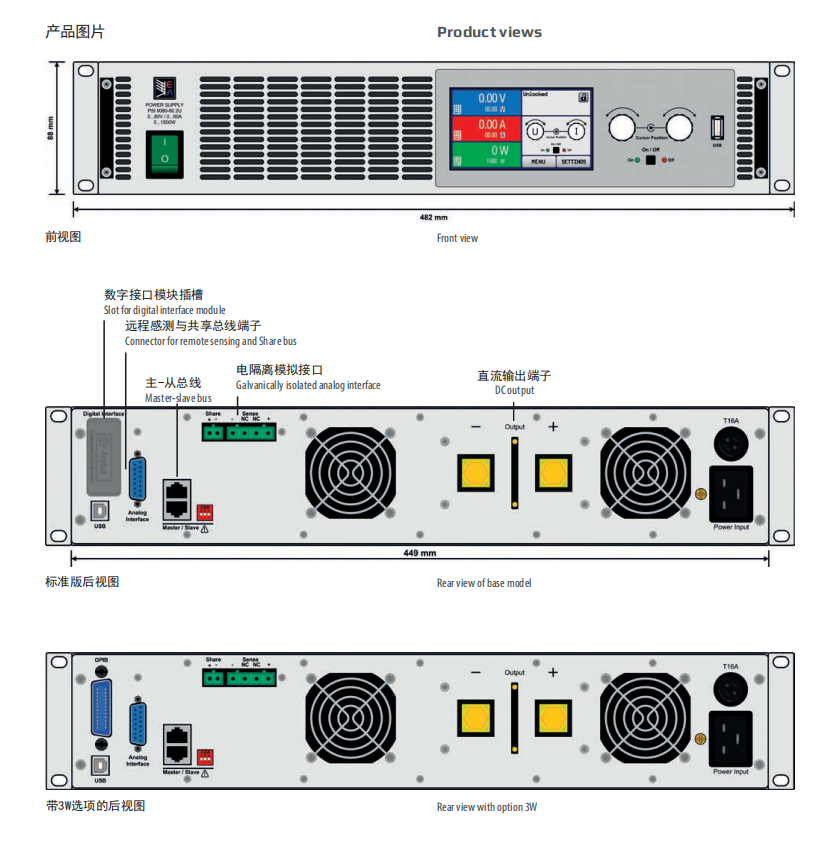

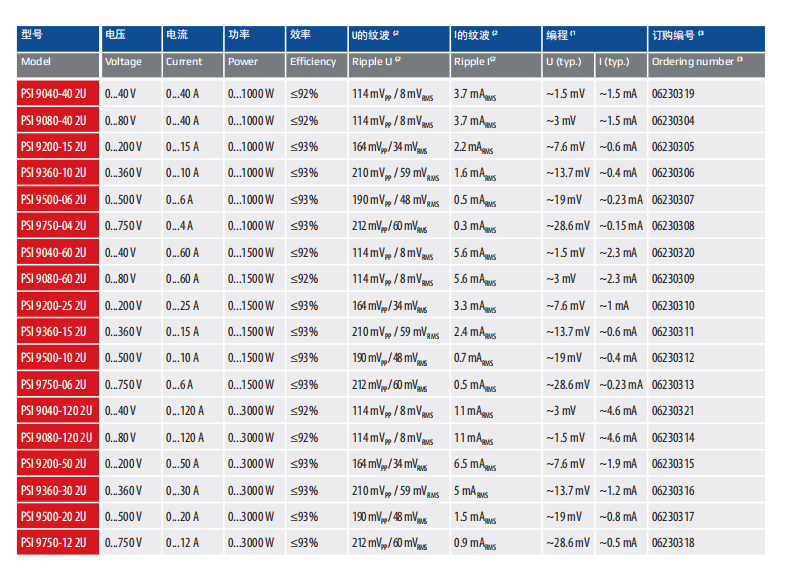

　　本系列有0...40 V和0...750 V输出电压，0...4 A和0...120 A输出电流，0...1000 W和0...3000 W输出功率的不同型号。

　　不管是手动控制还是远程控制(模拟或数字)，都可在0%至100%之间连续调节电流、电压与功率。输出端位于产品后面板上。

五、放电电路

　　额定输出电压为200 V或以上的产品，其输出电容都配有一放电电路。在空载或带小负载时，它能确保危险电压在直流输出关闭后降至60 V DC以下。该电压值被认为是对人体安全的最高电压。

六、内置模拟接口

　　产品后板上装有一隔离模拟接口端子。它具有一模拟输入脚，接上0 V...10 V或0 V...5 V电压，可设置0...100%的输出电压、电流、功率与内阻。要监控输出电压与电流，可给模拟输出脚接上0V...10 V或0 V...5 V电压来完成。此外，还有几个输入脚和输出脚，可用来控制和监控产品状态。

七、保护功能

　　为保护连接设备，可给产品设定一过压保护极限值(OVP)，以及过流(OCP)与过功率(OPP)保护极限值。

　　一旦因故超过这三个值中的一个，直流输出会被立即切断，并在显示器与接口端发出一状态信号本产品还有过温保护，如果产品过热，它会关断直流输出。

八、远程感测

　　远程感测输入端可直接连到负载设备，以补偿连线上的部分压降。如果感测输入端已接到负载上，本电源会自动调整输出电压，以确保负载获得准确所需的电压值。

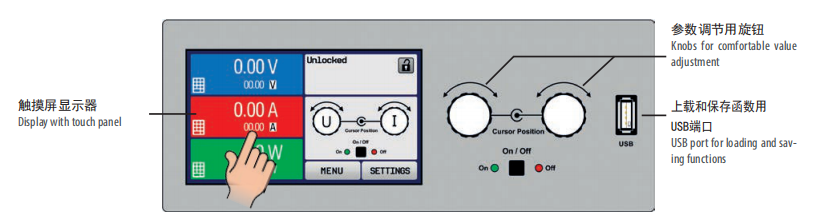

九、显示器与控制面板

　　设定与实际输出电压、电流与功率都清晰显示于图形显示器上。彩色的TFT屏幕为点触式，用一个手指就能控制所有功能。

　　通过旋钮或者数字键盘直接输入参数，也可调节设定电压、电流、功率或阻值(内阻模拟)。

　　若想防止意外操作，可锁定所有操作键。

十、函数发生器

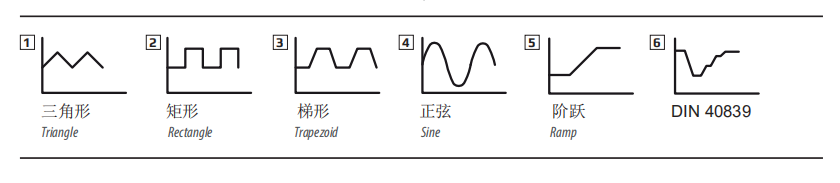

　　本系列所有型号都具有一可形成如下典型函数的真实函数发生器，并能将它们应用于输出电压或输出电流上。发生器可通过前板的触摸屏设置，或经某一数字接口远程配置。

　　预设函数会为用户提供所有必须的参数，如Y偏差值，时间/频率或幅度，整套配置完成。

　　除了基于任意发生器产生的标准函数外，它还可形成某些复杂的函数，并能分成多达99组序列。这些可用于研发和生产的测试。通过前板的USB端口可

　　将这些序列上载使用或存储于标准U盘上，这样可方便更换不同的测试序列。

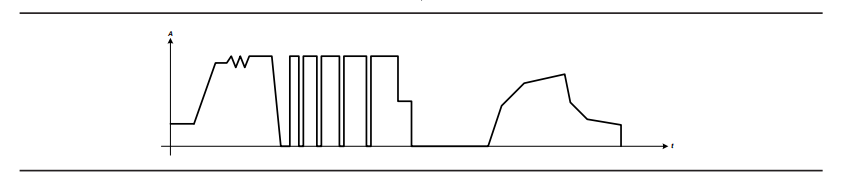

　　下图是任意发生器可实现的由40个序列组成的复杂曲线，仅为虚构范例。可以在产品外或者于产品上创建函数，然后上载或保存：

　　此外还有一个XY发生器，能产生如UI或IU这类的函数，用户一般以表格(CSV文档)形式创建，然后从U盘上上传。针对光伏相关的测试，还可形成PV曲线，作为用户可调关键参数。

　　通过后续的固件升级，可安装更多的曲线特性，供用户选择。

十一、主-从操作

　　所有产品标配有一个数字式主-从总线。通过它可并联最多16台同型号产品，将实际电压、电流与功率汇总，形成更大的系统。经产品上的控制面板，或经任意数字通讯接口的远程控制，可完成主-从系统的全部配置。主机的操作也手动控制，也可远程控制(任意接口)。

十二、控制软件

　　本产品还配有适合Windows系统下操作的控制软件，可以远程控制多台同型号产品，甚至不同型号产品。它有一个清晰的主界面，显示所有设定值与　实际值，SCPI与ModBus RTU指令的直接输入模式，固件升级特性，以及被称为“排序”的半自动化控制表格。
