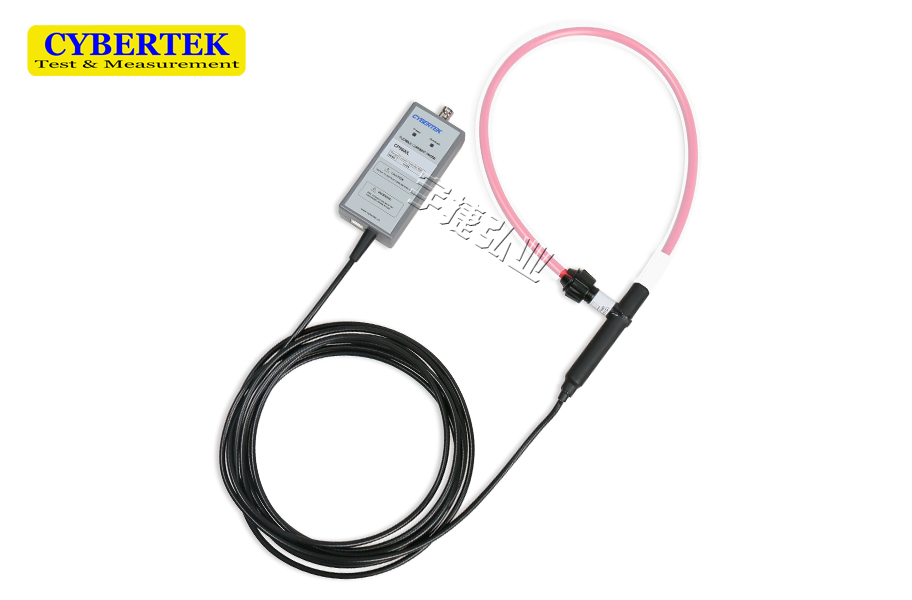

知用Cybertek AC高频柔性电流探头CP9000L系列（大环）(停产)
◆ 120A~nKA/10MHz/10kV
◆ 高带宽，高精度2%
◆ BNC标准输出接口，可匹配任何厂家示波器
◆ 可通过示波器USB接口直接供电
◆外径典型值8mm，线圈直径150mm，可定制
欢迎垂询：137 5117 6688(微信同号)QQ138235948
一、AC高频柔性电流探头CP9000L系列（大环）概述
CP9000(S/L)系列柔性电流探头是仅测试AC电流信号的探头，具有高带宽，高精度(典型值2%)等特点。可以实现宽广的电流测量范围，频率可从几Hz到数十MHz，电流范围从mA级别到数kA级别，大大解决了电流测试的难题。
其主要特点包括：
● 线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接;
● 插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰;
● 标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形;
● USB供电接口设计，使用更加灵活方便;
● 声光过流报警功能，更具人性化设计;
● 探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。
◆ CP9000L系列探头环外径典型值8mm，耐压值高达10kVpk，非常适合大电流，大功率场合。
CP9000S系列(小环)探头感应环细小柔软，外径典型值1.6mm(1.7mmMax)，耐压值高达1kVpk;非常适合MOSFET，IGBT器件管脚电流测量(TO-220,TO-47封装)、电容纹波电流测量等小封装器件电流测量。
CP9000系列探头环外径典型值3.8mm，耐压值高达2kVpk，感应环在狭小空间可以自由穿梭，适合大电流测量场合。

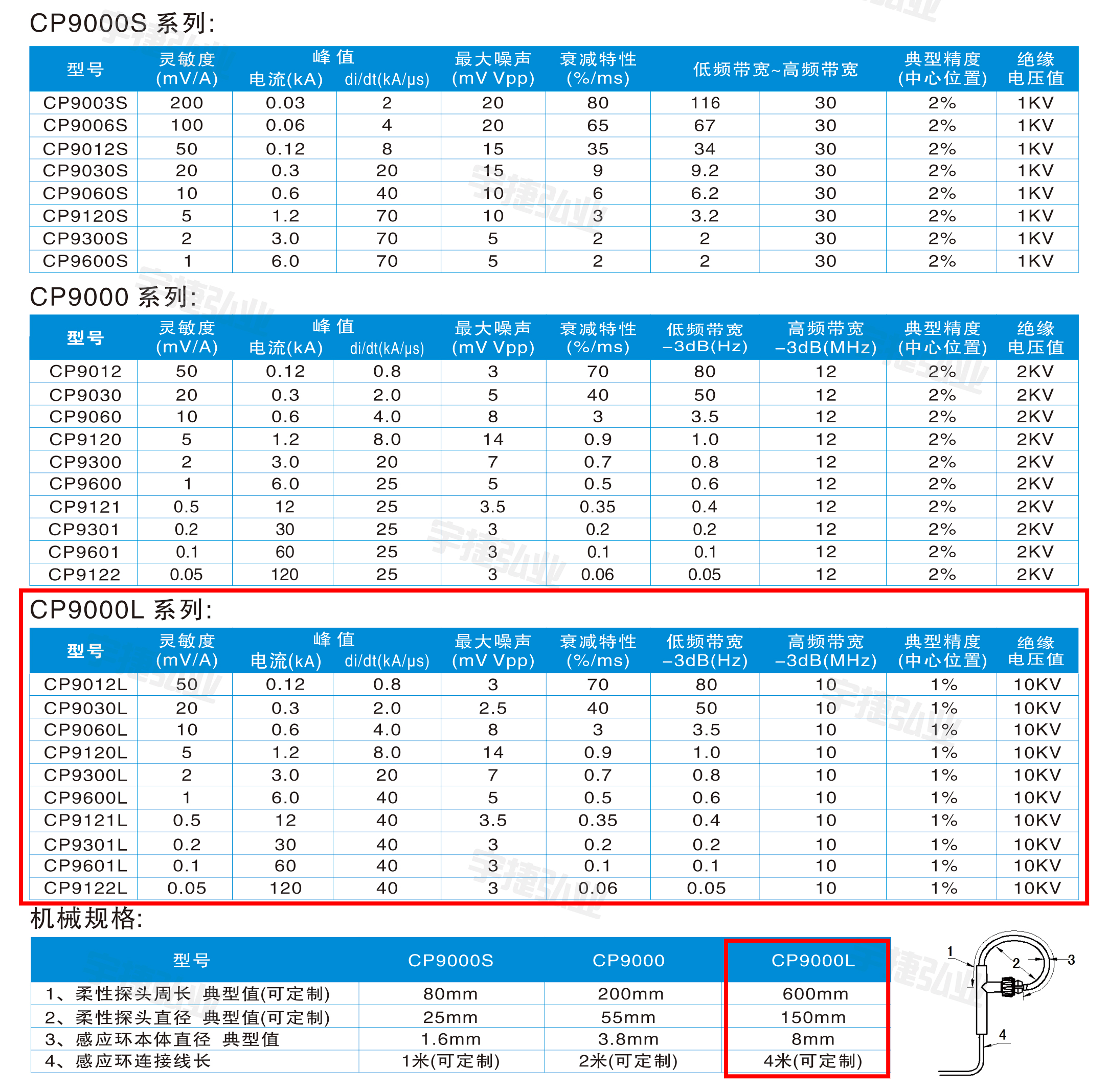

知用Cybertek柔性电流探（罗氏线圈）CP9000L（大环）规格参数

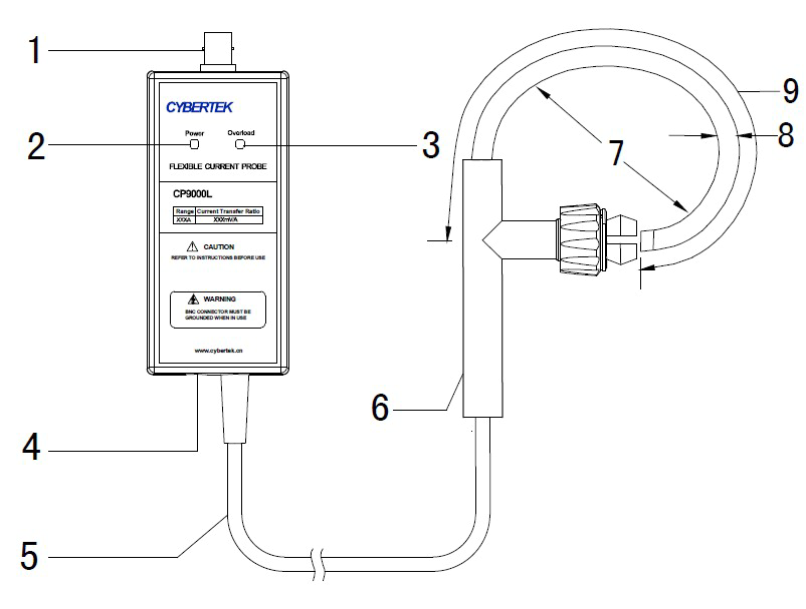

知用Cybertek AC高频柔性电流探头CP9000L系列(大环) 主体说明：
1) 信号输出接口：BNC标准接口，通过标配 BNC连接线可接任何厂家示波器等。
2) 电源指示灯：通电后，该指示灯亮为绿色。
3) 过载指示灯：被测电流过载后，蜂鸣器响，且该指示灯亮为红色。
4) USB 5V 供电接口：标准 USB(B型)接口，标配 USB供电连接线。
5) 连接线：标准为 4米，可根据用户需求定制。
6) 电流探头方向：表示电流以所示方向流过时，输出为正，否则输出为负。
7) 柔性探头直径(最小处)：典型值：150mm。
8) 探头感应环本体直径：典型值：8mm。
9) 柔性探头周长：典型值：600mm，可定制。

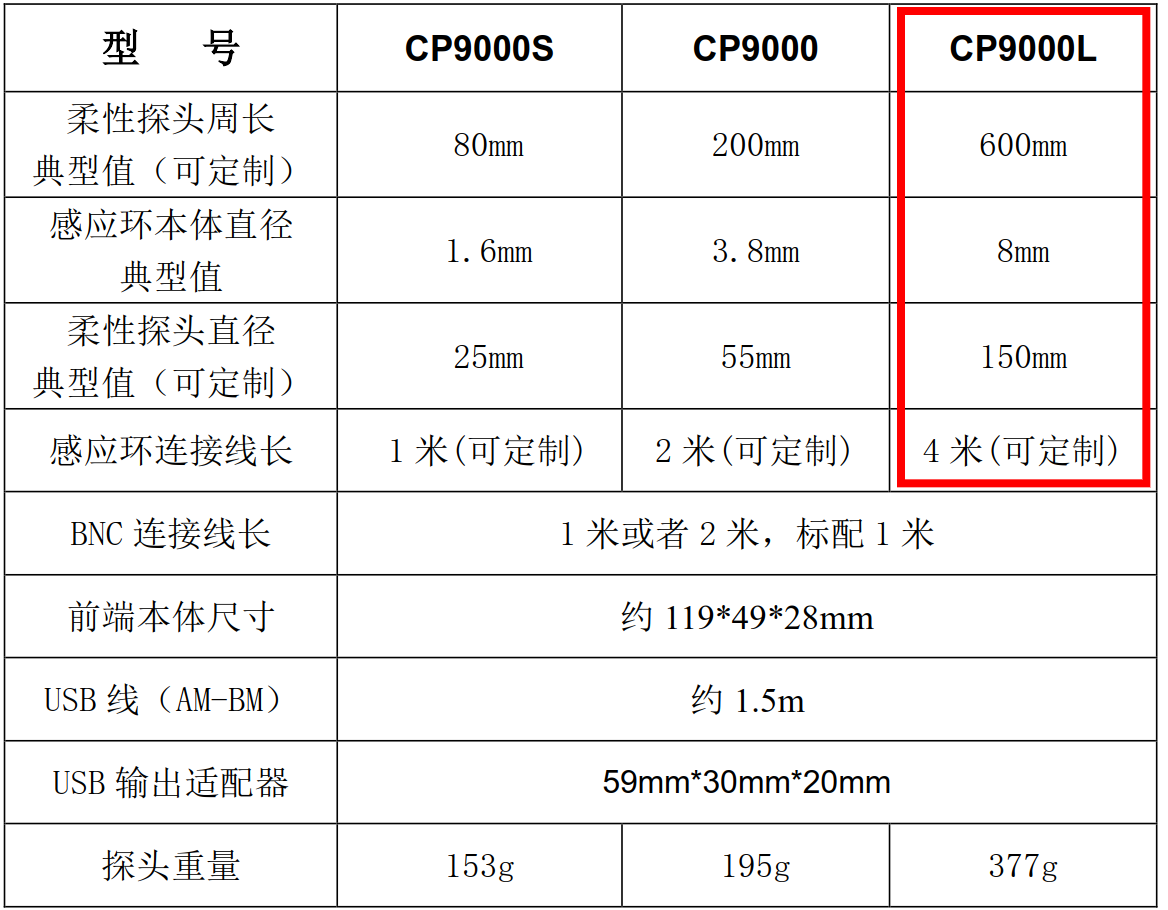

知用Cybertek AC高频柔性电流探头CP9000L系列(大环) 机械规格：
知用Cybertek柔性电流探（罗氏线圈）CP9000L（大环）附件
知用Cybertek柔性电流探（罗氏线圈）CP9000L（大环）订购信息（欢迎来电详询137 5117 6688 微信同号，专业技术人员为您匹配最适合您需求的产品）
◆ CP9012L：峰值电流0.12kA，低频带宽80Hz，高频带宽10MHz，精度1%，绝缘电压值10kV
◆ CP9030L：峰值电流0.3kA，低频带宽50Hz，高频带宽10MHz，精度1%，绝缘电压值10kV
◆ CP9060L：峰值电流0.6kA，低频带宽2.1Hz，高频带宽10MHz，精度1%，绝缘电压值10kV
◆ CP9120L：峰值电流1.2kA，低频带宽2.1Hz，高频带宽10MHz，精度1%，绝缘电压值10kV
◆ CP9300L：峰值电流3.0kA，低频带宽1.2Hz，高频带宽10MHz，精度1%，绝缘电压值10kV
◆ CP9600L：峰值电流6.0kA，低频带宽1.2Hz，高频带宽10MHz，精度1%，绝缘电压值10kV
◆ CP9121L：峰值电流12kA，低频带宽1.2Hz，高频带宽10MHz，精度1%，绝缘电压值10kV
◆ CP9301L：峰值电流30kA，低频带宽0.5Hz，高频带宽10MHz，精度1%，绝缘电压值10kV
◆ CP9601L：峰值电流60kA，低频带宽0.5Hz，高频带宽10MHz，精度1%，绝缘电压值10kV
◆ CP9122L：峰值电流120kA，低频带宽0.5Hz，高频带宽10MHz，精度1%，绝缘电压值10kV
◆ CP9302L：峰值电流300kA，低频带宽0.5Hz，高频带宽10MHz，精度1%，绝缘电压值10kV
● 测量电流中的谐波组成
● 检测高频正弦电流波形
● 测量 50/60Hz的微小电流
● 测量正弦波中微小的相移
● 半导体开关的电流
● 电容放电测试，纹波测量
● 分布式电流监控
● 电力母线监测
● 监测谐波、功率以及电能质量
● 大型电动机、泵、风机测试
● IGBT、MOSFET管电流测量
