隔离电压探头OP6030 (30V/50MHz) （停产）

一、隔离电压探头OP6030概述

　　OP6030 是一款超高共模抑制比的隔离电压探头。传统的差分探头的共模抑制比在高频段下降很快，

　　导致准确测量高共模干扰电压下的小电压信号波形(比如测量半桥电路的上管的驱动电压)极其困难。 OP6030 釆用了专利的射频隔离技术，从而在整个工作带宽(50MHz)内具有超高的共模抑制比，可以帮 助我们的客户用很低的成本完成这类挑战性的测量。

二、隔离电压探头OP6030产品特点

　　◆ 双量程设计,可测量的差分电压为 30V/3V

　　◆ 带宽高达50MHz

　　◆ 输入输出完全隔离，隔离电压 1500V

　　◆ 输入端具有较高的输入阻抗和较低的输入电容

　　◆ 自动调零功能设计

　　◆ 输出端是标准的BNC 输出接口，可配合任何厂家示波器

三、隔离电压探头OP6030应用

　　可广泛用于开关电源﹑电机驱动器、新能源逆变器、变频器﹑照明电源﹑变频家电和其它电气功率装 置等的研发﹑调试或检修工作中。

　　◆ 浮地信号测试

　　◆ 上桥MOSFET 栅极驱动信号测量，同样适用于 SIC、GaN 高速驱动波形的测量。

　　◆ 高共模电压情况下的差模小信号测量

四、隔离电压探头OP6030产品及附件说明

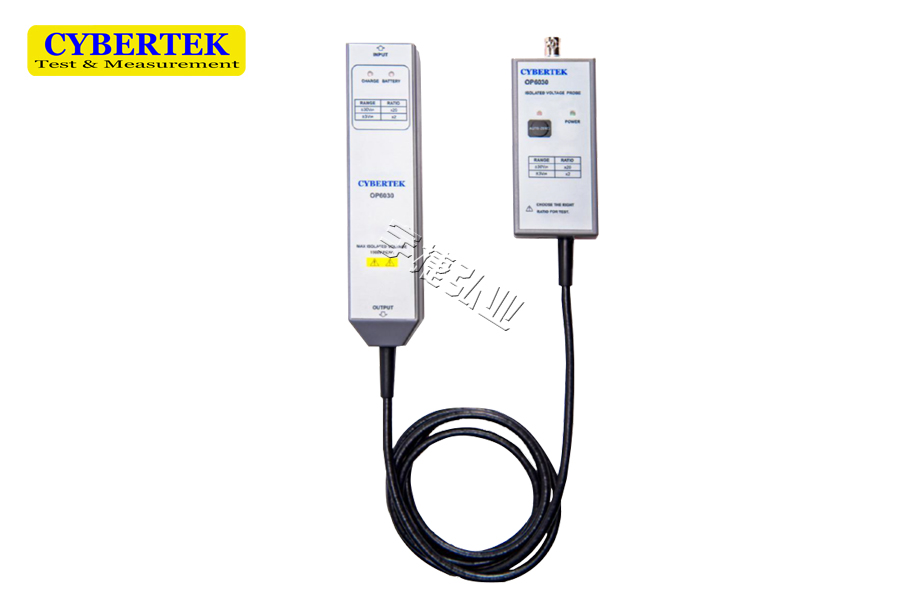

       ◆ 探头主体

　　① 输入端口：MicroUSB 接口。当连接产品标配的 2X或者 20X衰减器时探头上电工作，拔掉时探头电源关闭。当连接标准的MicroUSB电源线可进行产品前端充电。

　　② CHARGE 指示灯： 红色表示正在充电，绿色表示已经充满点。

　　③ BATTERY 指示灯：绿色表示电量充足，黄色表示电量不足请及时充电。

　　④ 连接线：连接前端测量盒和后端控制盒，长度1.5米。

　　⑤ 电源接口：后端控制盒12V电源接口。

　　⑥ 自动调零按键：实现输出信号的自动调零。

　　⑦ 调零指示灯：调零时亮，表示产品在调零，如果调零结束，指示灯常亮，并伴有蜂鸣器长鸣一秒钟，表示调零失败。

　　⑧ 电源指示灯：后端控制盒电源指示灯。

　　⑨ 输出信号：标准的BNC输出接口，用标配的BNC 线连接到示波器。

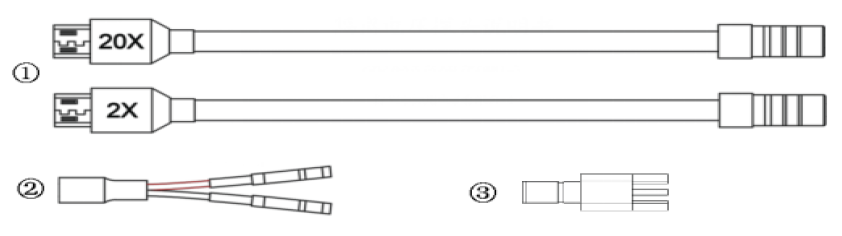

　　◆ 衰减器

　　① 衰减器：衰减器连接到探头端的是 MicroUSB插头，另外一端连接到被测电路的是 SSMB射频母插头。

　　本产品标配的是两个衰减系数为 20X和 2X的衰减器，分别对应的测量范围是±30V /3V。用户可以根据被测的信号大小选择合适的衰减器。用户需要自行设置示波器的衰减系数。

　　本机不设电源开关，插入衰减器后探头开始上电。

　　② SSMB公插座转杜邦线接头:在对共模抑制比要求不高的场合，可使用该转接头，方便测量。

　　③ SSMB公插座:为获得较高的共模抑制比，用户可以把该插座直接焊接在被测设备的电路板上，也可以焊接在被测的元件上。SSMB公插座焊接到元件的连接线越短，共模抑制比越高。

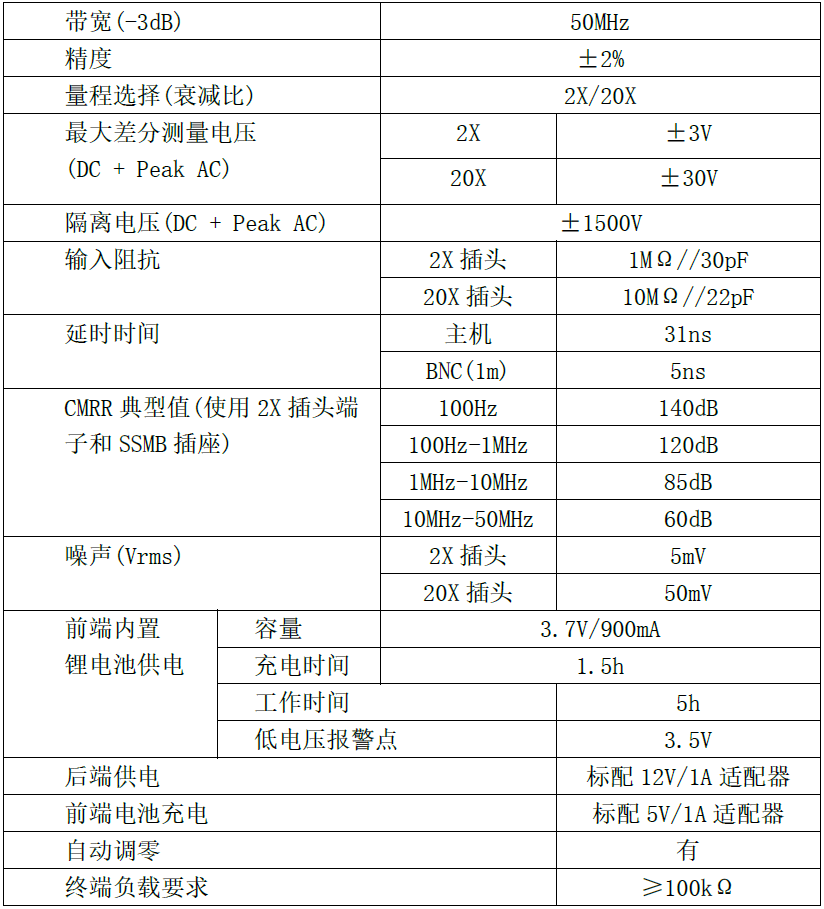

五、隔离电压探头OP6030电气规格

六、隔离电压探头OP6030机械规格

七、隔离电压探头OP6030环境特性

八、隔离电压探头OP6030装箱清单
