Vitrek耐压测试仪_绝缘电阻测试仪_接地电阻测试仪V70系列

一、耐压测试仪_绝缘电阻测试仪_接地电阻测试仪V70系列概述

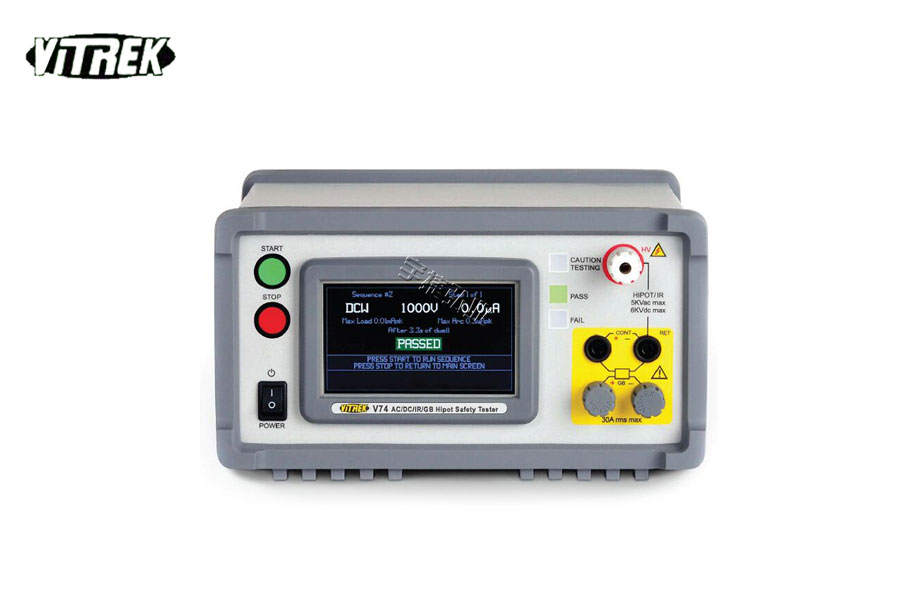

　　Vitrek V70系列耐压测试仪，交流耐压测试仪，交直流耐压测试仪，绝缘电阻测试仪，接地电阻测试仪采用彩色触摸液晶显示器和高速DSP技术，紧凑耐用。V70系列在美国制造，满足严格的UL，CSA，TUV和IEC Hipot要求。V70系列耐压测试仪提供无与伦比的速度，准确性，用户安全性和可靠性。从六种低成本型号中选择，提供5KV的交流和直流高压，100nA的泄漏电流测量，450GΩ的绝缘电阻，30安培的接地电阻测试和内置高压扫描开关。结合所有这些与USB，RS232和数字I/O接口，V70系列耐压测试仪产品提供了最高的性价比。

二、耐压测试仪_绝缘电阻测试仪_接地电阻测试仪V70系列主要功能

　　■ 4.3英寸彩色触摸显示屏，易于使用直观的用户界面

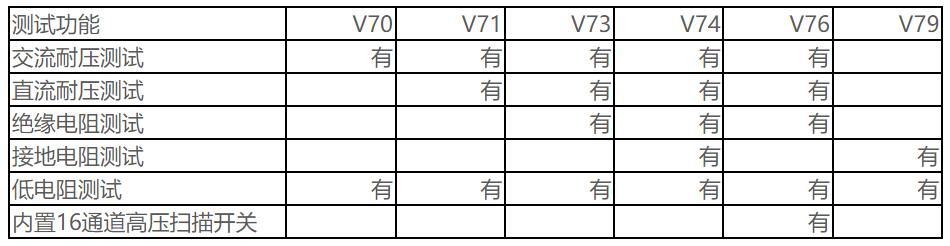

　　■ 6种功能可选择AC/DC Hipot、IR、接地连接、连续性和内置开关

　　■ 美国制造，在加利福尼亚州圣地亚哥设计和制造

　　■ 结构紧凑、重量轻、坚固耐用、无风扇、快速(测试时间至少100mS)且准确

　　■ 5KV 交直流耐压测试，源电流最大20mA

　　■ 接地连接1-30A RMS(峰值42A)，100µΩ分辨率

　　■ 100nA泄漏电流分辨率

　　■ 低拥有成本，两年校准间隔

　　■ 标准USB 2.0、串行/RS232、数字I/O接口

　　■ 绝缘电阻最大450GΩ, 加载电压20-5000V

　　■ 具有稳定/上升通道模式的多模式IR

　　■ 测试内存存储多达999个步骤和60个测试序列

　　■ 内部自检充分发挥输出并验证当前准确性

　　■ 预先编程的日常验证测试，使用可选PVD测试负载

　　■ 150µS安全关机

　　■ 斜坡放电能力

　　■ 可选ARC电弧检测 1-20mA

　　■ 符合UL、CSA、IEC安全测试仪要求

　　■ 通过EN61010认证的CE安全标志

　　■ 两年质保，含零件及人工

三、耐压测试仪_绝缘电阻测试仪_接地电阻测试仪V70系列主要技术指标

　　■ 交流耐压测试：

　　   ● 输出电压：10至5000V RMS，50/60 Hz(V76上最大2500V)

　 　  ● 精度：1%设定值+5V，空载至满载

　　   ● 分辨率：1V

　　   ● 最大负载电流：20mA

　　   ● 漏电流准确度：1%读数+5uA

　　   ● 分辨率：1uA

　　■ 直流耐压测试：

　　   ● 输出电压：20至5000V(V76上最大2750V)

　　   ● 精度：1%设定值+5V，空载至满载

　　   ● 分辨率：1V

　　   ● 最大负载电流：10mA

　　   ● 漏电流精度：1%读数+1uA

　　   ● 分辨率：0.1uA

　　■ IR-绝缘电阻测试：

　　   ● 测试电压：20至5000VDC(V76上最大2750V)

　　   ● 精度：2.5%设定值+5V，空载至满载

　　   ● 分辨率：1V

　　   ● 最大充电电流：5mA自动

　　   ● 最大电容负载：2uF

　　   ● 阻抗：最大绝缘电阻值:450GΩ(90MΩ/V)最小绝缘电阻值:150KΩ

　　   ● 准确度：2%(rdg<最大值的5%)，5%(最大值的15%)，10%(最大值的30%)，20%(最大值的30%以上)

　　   ● 最大分辨率：值的0.1%

　　   ● 最小/最大限制：为每个步骤定义，最大可设置为无

　　   ● 测试完成

　　       ◆ 按时结束：最终读数的确定

　　       ◆ 端对端：测试结束时，任何读数在限制范围内

　　       ◆ 未通过时结束：对于超出极限的任何读数，测试以未通过结束

　　       ◆ 稳定结束：测试结束时通过限值内的稳定/上升读数

　　■ 低电阻测试：

　　   ● 阻抗范围：0Ω至60KΩ

　　   ● 精度：1.5%+0.015Ω(<13Ω)，3%+1ohm(<1KΩ)，5%(<13KΩ)

　　   ● 分辨率：降至0.001Ω

　　   ● 最小测试时间：60 mS

　　   ● 试验方法

　　   ● 两线测量，最大10.5mA/4.15V

　　   ● 电阻补偿

　　   ● 测试引线/夹具测量误差补偿

　　■ 接地电阻测试：

　　   ● 测试电流：1至30Arms(峰值42A)，50/60Hz

　　   ● 精度：2.5%+10mA

　　   ● 分辨率：可在所有级别设置为0.01A

　　   ● 合规性：所有电流>4.5Vrms(6V pk)

　　   ● 测试方法：4线测量

　　   ● 接地阻抗：最大电阻：在规定的测试电流(最大4.5欧姆)下，高达合规V限值，最小/最大限制：为每个步骤定义，最小可设置为无

　　   ● 精度：2.5%+3mΩ(<2A)，2mΩ(<6.5A)，1mΩ(其他)

　　   ● 分辨率：0.1mΩ(>6.5A)，1mΩ(否则)

　　   ● 电阻补偿：测试引线/夹具测量误差补偿

　　■ 测试时序：

　　   ● 上升斜坡时间：对于交直流耐压测试，0至99.9s(0.1s分辨率，0.05s精度)

　　   ● 测试/停留时间：0.1到9999s或用户端(0.1s分辨率，0.15s精度)

　　   ● 下降斜坡时间：可以设置为0s或与斜坡时间相同，如果没有故障，则自动跳过，下一步是相同的交直流耐压或绝缘电阻测试类型。

　　   ● 关闭时间：

　　       ◆ 故障：150us以内

　　       ◆ 高压安全：1ms内

　　       ◆ 用户停止或联锁打开：2ms内

　　       ◆ 电阻/电流限值：100ms以内

　　   ● 故障：对于耐压测试，在整个测试过程中自动检查负载电流是否突然不受控制地增加，无最小/最大泄漏限制。

　　   ● 电弧检测：对于耐压测试，可设置为无或可调水平，介于1和30mApk之间，带宽为5MHz。

　　   ● 暂停步骤：规定长度在0.1秒到999.9秒之间的定时暂停。

　　   ● 保持步幅：用户继续保持步骤，在该步骤执行时向用户显示两行消息。

　　   ● 内置高压扫描开关：提供内置16继电器切换控制(仅限V76型号)。对于所有其他V7X型号，提供最多4个VITRAK 964i高压开关系统的控制，每个开关步骤允许对所有开关的状态进行完全控制。

　　   ● 测试存储器：最多可以在60个不同的序列中定义999个测试步骤。

　　■ 通用指标：

　　   ● DSP测量：每秒40000个样本用于输出控制和参数测量

　　   ● 显示器：4.3英寸480 x 272彩色触摸LCD用户界面

　　   ● 接口：USB 2.0、扫描仪控制端口(V75不适用)、RS232和带安全联锁的触点闭合数字I/O

　　   ● 工厂保修：两年零件和劳动力

　　   ● 标准配件：高压鳄鱼测试引线(TL-209)，大电流4线鳄鱼测试引线(K-2R)，操作手册CD，QTproV实用软件，QT-Pro测试自动化软件和电源线评估版

　　   ● 校准：两年精度规范和推荐校准间隔，ANSI/NCSL Z540 NIST可追溯校准证书，含数据免费提供。

　　   ● 安全：经EN61010认证的CE标志

　　   ● 供电：115或230VAC±10%出厂设置，50-60Hz，最大200VA

　　   ● 尺寸：5.25英寸(133毫米)高x 9.5英寸(240毫米)宽x 11英寸(280毫米)深

　　   ● 重量：12磅，净重5.5Kg(V70-73和V76);16磅，净重7.3千克(V74和V79)

　　   ● 原产国：美国制造
