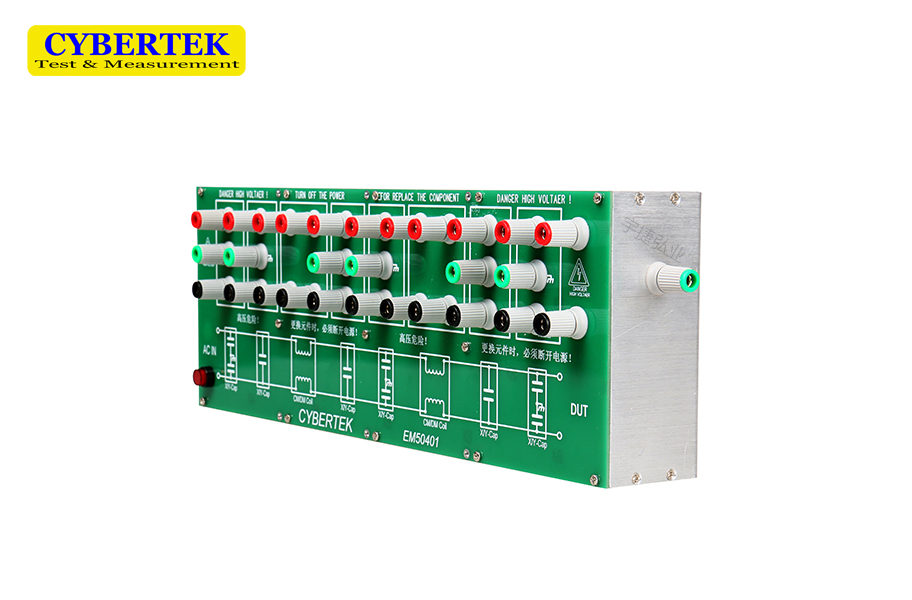

知用Cybertek滤波器整改工装EM50401（停产）

一、滤波器整改工装EM50401概 述

　　EM50401是一款主要用于开关电源领域传导测量的整改工装，配合EM5040B人工电源网络、EM5080系列接收机组成传导测试系统。通过该工装上的不同滤波元件组合，实现对被测设备的共差模信号分析，非常方便地确定开关电源滤波器结构，有针对性地对传导进行整改测量，提高产品设计开发及整改的效率。

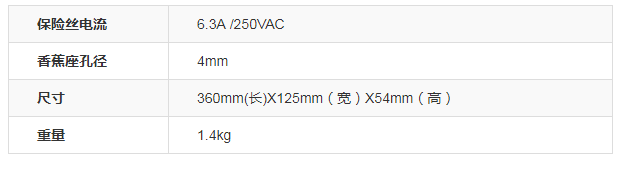

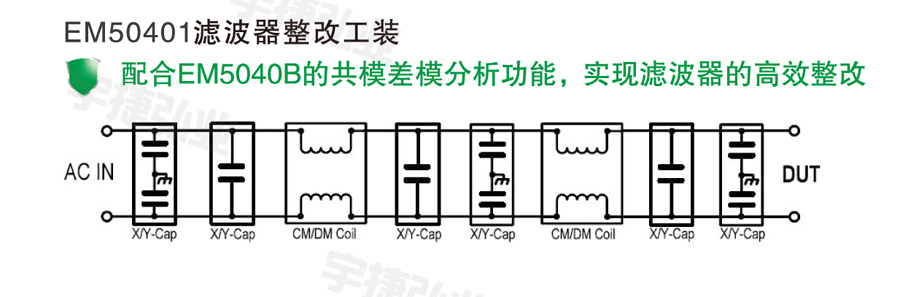

二、滤波器整改工装EM50401电路框图

三、滤波器整改工装EM50401测试平台搭建

　　3.1 安全须知

　　◆ 人工电源网络必须使用隔离变压器进行隔离以保证人身安全!

　　◆ 人工电源网络保护接地端子要求接地，确保人身安全;特别是在未接隔离变压器的情况下，必须接地，否则可能会造成严重的触电情况!

　　◆ 在对EM50401进行元件更换时务必把电源开关断开!

　　3.2 平台搭建示意图

　　以下示意图是对被测产品(主要为开关电源领域)实现共差模信号分析，从而得到有效的设计，整改方案。
