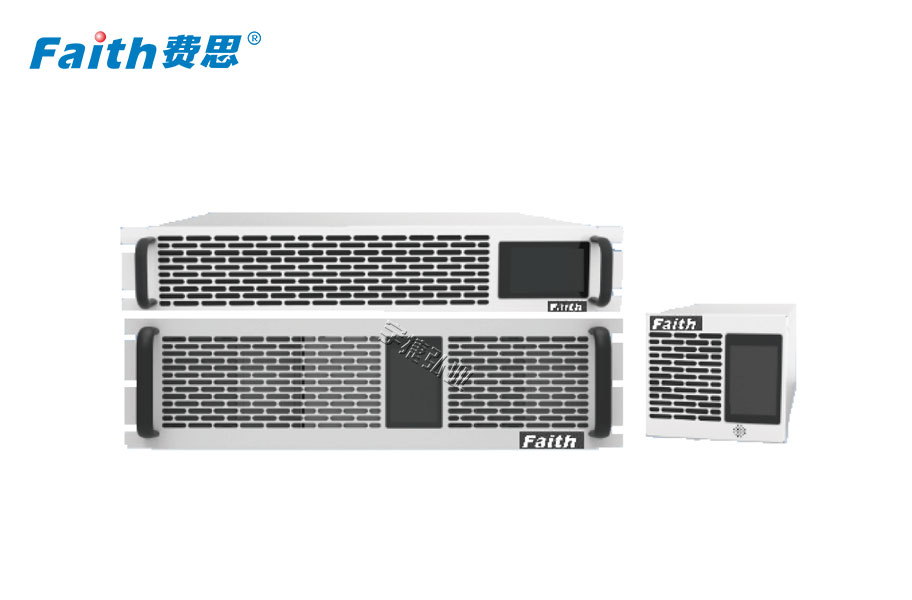

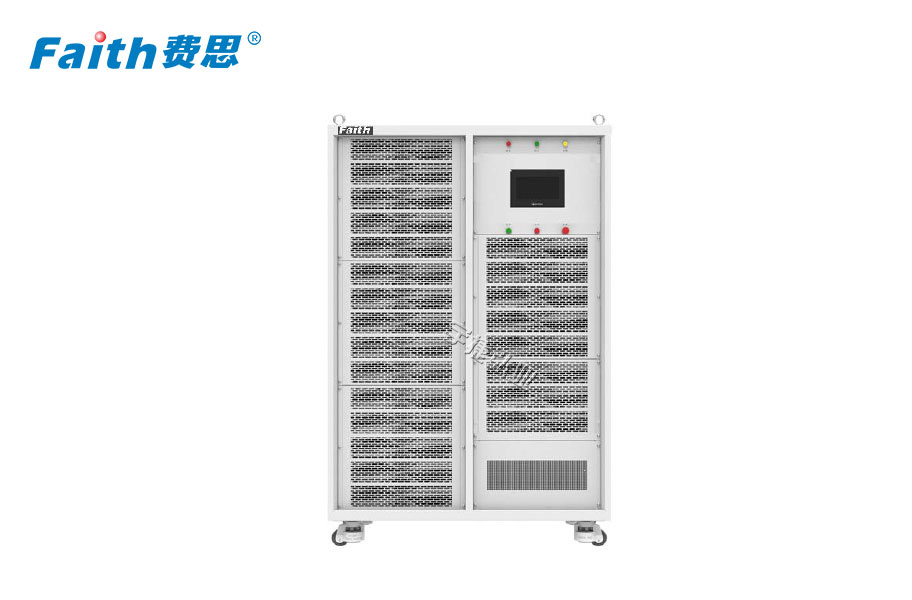

模块化双向测试电源FTDM系列

一、模块化双向测试电源FTDM系列简述

　　FTDM系列模块化双向测试电源，采用模块化设计，兼具无功补偿及谐波补偿功能。采用先进控制算法实现多机并联，并机系统功率等级覆盖6kW～1MW。该模块兼具LCD本地监控与EMS系统远程调度功能，具备优良的负载适应性及电网适应性，同时独立通道设计使其有效应对各种复杂应用环境，系统运行更安全、可靠，经济、环境适应性更强。

　　FTDM系列广泛适用于新能源汽车电机，电控测试、动力电池组充放电测试、电力电子测试等领域。

二、模块化双向测试电源FTDM系列系统概述

　　FTDM系列采用全数字化设计，宽电压范围、高精度及高动态响应特性，独立通道设计使模块能有效应对各种复杂应用环境。

　　具有输出可编程功能，可模拟多种电源与负载特性曲线，也可以根据用戶 要求提供恒流模式、恒压模式、恒压限流模式、脉冲模式、恒功率模式、恒阻模式、电流阶跃模式、电压斜坡模 式、电流斜坡模式、变功率模式等输出功能，同时可以快速切换。

　　FTDMG系列具备电气隔离功能，能有效防止触电事故的发生，保证使用安全。

　　配备的上位机软件可通过CAN、RS485、LAN等接口与BMS及外部设备通讯，灵活编辑各种工步，适用于多种测试场景。

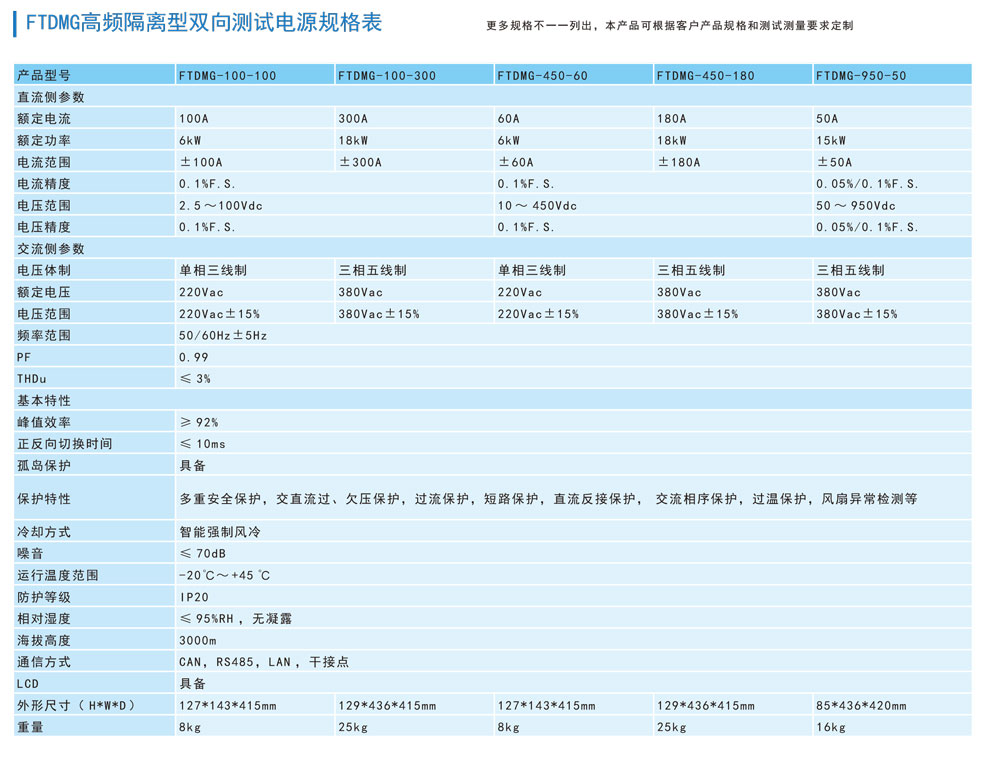

三、FTDMG高频隔离型双向测试电源

　　FTDM高频隔离型双向测试电源采用最新优化的硬件设计，配合先进的控制算法，辅以超前的制造工艺，专⻔为锂电池检测设备、交直流模拟电源、回馈型电子负载、汽⻋充放电设备及储能设备而开发。

　　该系列产品可实现智能正反向运行，并具备高频隔离功能，安全性更高，同时该产品自带离并网切换功能主要特点包括：

　　● 6KW/15KW/18KW模块化设计

　　● 功率因素>0.99

　　● 输出精度高、动态响应快

　　● 高精度电流电压测试

　　● 发热量低

　　● 双向能量传递，正反向无缝切换

　　● 安全保护功能完善

　　● 宽范围电压电流调节

　　● 双向控流技术

　　● 软开关设计，损耗小，效率高

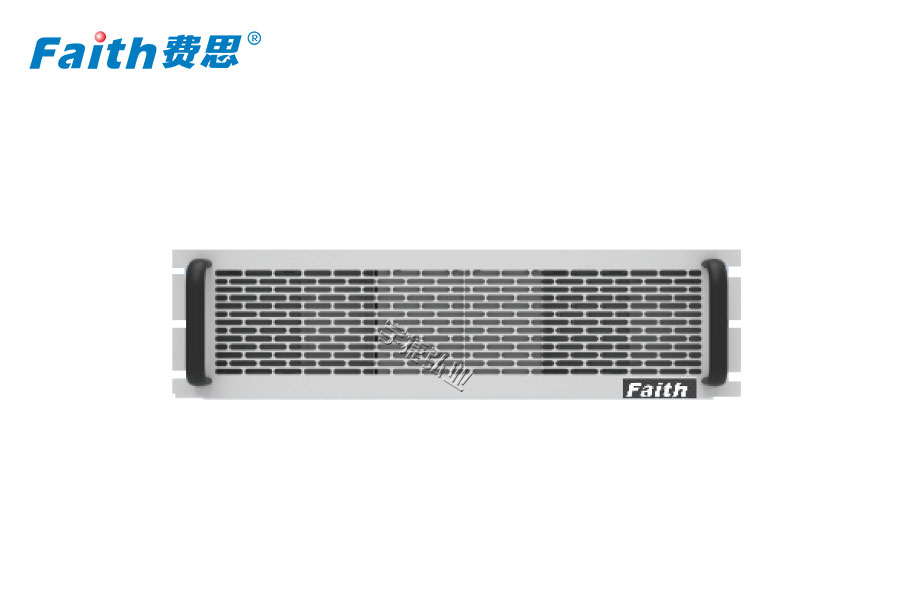

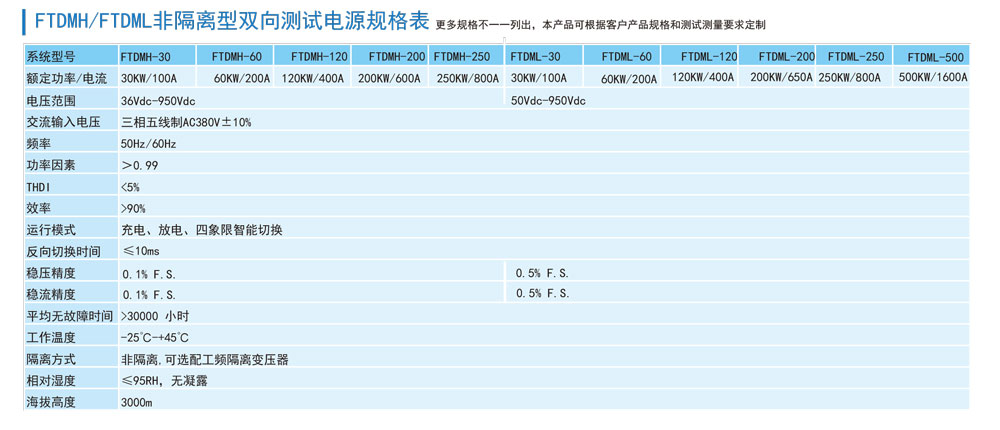

四、FTDMH/FTDML非隔离型双向测试电源

　　● 能量双向流动，正反向无缝切换，高动态响应，满载切换时间低至10ms

　　● 具备恒压、恒流、恒阻及恒功率工作方式，功能丰富

　　● DSP设计，实现了全数字化控制，确保高可靠性

　　● 过载能力强，满足控制器过载需求的电压及电流时间要求

　　● 采用先进的有源功率因数校正技术，减少谐波对电网的干扰，优于工业应用标准

　　● 高可靠防护性能，耐高低温、潮湿、盐雾等恶劣环境，降低运营成本

　　● 30KW/3U 模块化结构，提高系统的可靠性及可维护性，方便扩容

　　● 交流侧PF值大于0.99，提升带载能力

　　● 对外通讯包括以太网、CAN、RS485及干接点，无缝衔接外部系统运行
