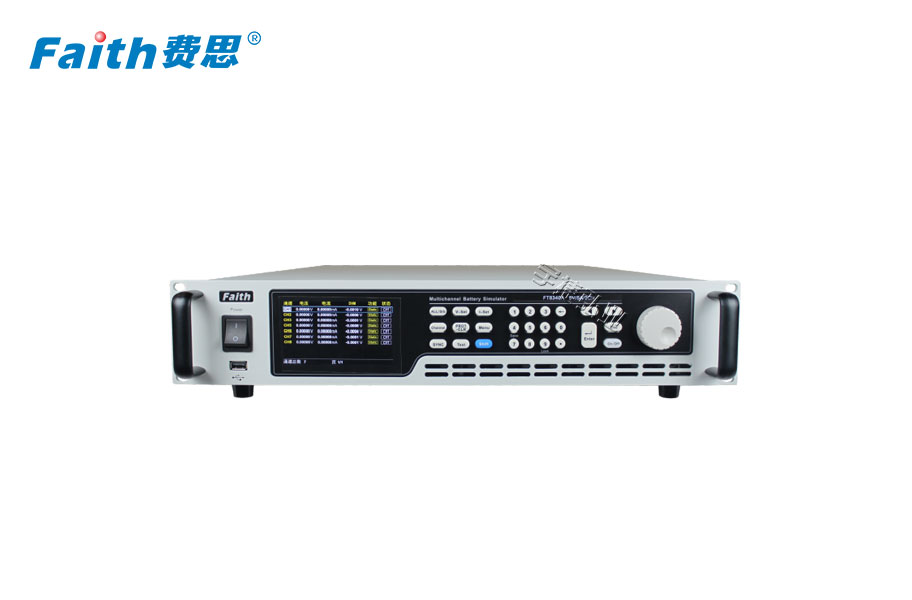

多通道电池模拟器FT8340系列

一、多通道电池模拟器FT8340系列概述

　　FT8340系列电池模拟器是一款高精度、多通道、四象限可编程电池模拟器。模拟器电流可充可放，支持多种故障模拟，不仅可满足BMS测试需求，还可满足消费类电子产品ATE测试。单机最多8通道，各通道间电气隔离，方便用户串联使用。自带上位机软件操作简单，灵活易用。支持单通道编程操作，多通道编辑操作以及多流程编程操作。

　　FT8340系列采用标准19英寸机箱，2U高度，并提供了双网口和RS485通讯接口，方便集成到研发和产线自动化测试平台，也可单独使用。

二、多通道电池模拟器FT8340系列特点

　　◆ 电压范围：±5V/±6V/±15V/±20V

　　◆ 电流范围：±1A/±2A/±3A/±5A/±10A

　　◆ 三个电流量程，uA级测量，可进行静态功耗测试

　　◆ 具备独立的DVM通道，可进行高精度测量

　　◆ 电压温漂系数小于25ppm/℃

　　◆ 源、载无缝切换，强大的电池特性模拟功能

　　◆ 独特的故障模拟功能，模拟电池掉线，短路，反接等

　　◆ 具备电池模拟功能

　　◆ 通道间隔离，可多通道串联使用

　　◆ 专业测试软件，支持数据报表与数据分析

　　◆ RS485和双以太网控制接口

　　◆ 标准19英寸、2U机箱设计，便于机架安装

三、多通道电池模拟器FT8340系列应用领域

　　◆ BMS(电池管理系统)测试

　　◆ CMS(超容管理系统)测试

　　◆ 耳机、手机、平板电脑、电子烟等消费电子测试

　　◆ 电动工具类产品生产测试

　　◆ 其他各类电子产品供电测试

四、多通道电池模拟器FT8340系列主要功能

　　◆ 电池模拟

　　FT8340系列产品具备电源模式，电池模拟，电池充电测试、放电测试，故障模拟等多种电池模拟功能。实现一机多用，精简测试设备，优化测试流程。用户还可以设置电芯参数(SOC、电压、容量、内阻等参数拟合)曲线模拟电池输出，用于测试待检产品。

　　◆ 静态功耗测试

　　FT8340具备高精度的电压，电流测量。三个电流量程，电流精度高达1μA。通过FT8340为被测产品供电，可直观测试出被测产品在待机状态下静态功耗，筛选出不合格的产品。

　　◆ 故障模拟功能

　　单机具备最多8个独立输出模拟器通道，每通道内置正/负极短路、正/负极断路、极性反接等功能。通过上位机软件直接控制，省去模拟电池故障的外置矩阵开关部件，为客户节省了空间和宝贵投资。

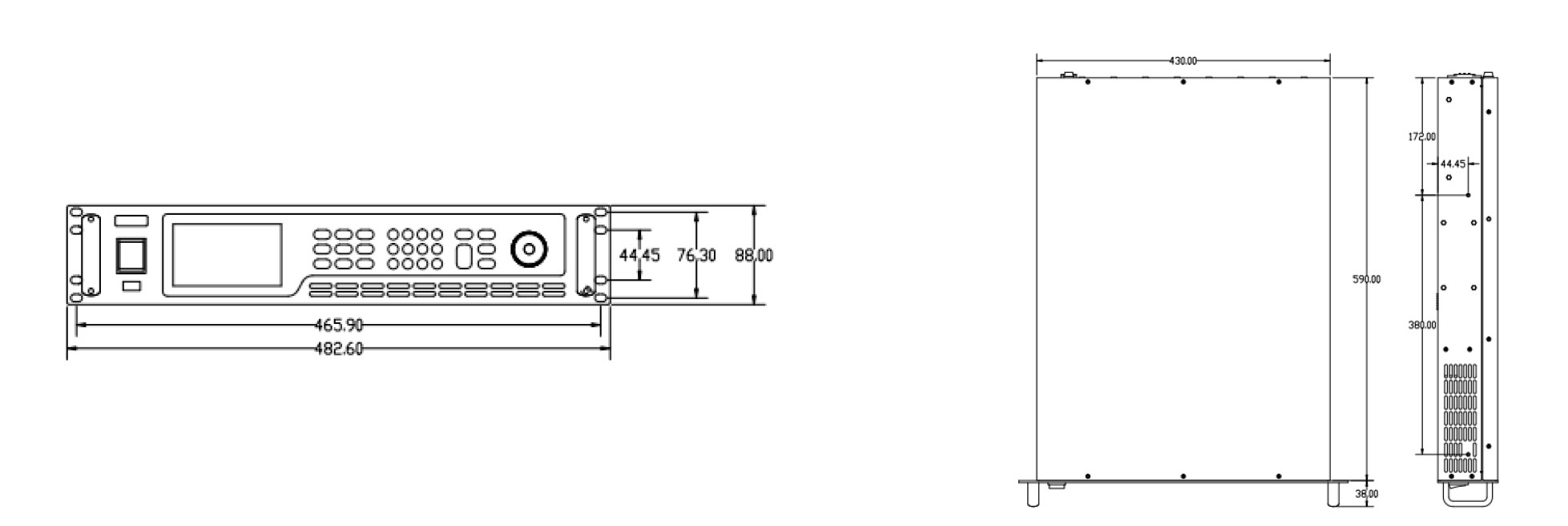

五、多通道电池模拟器FT8340系列尺寸图
