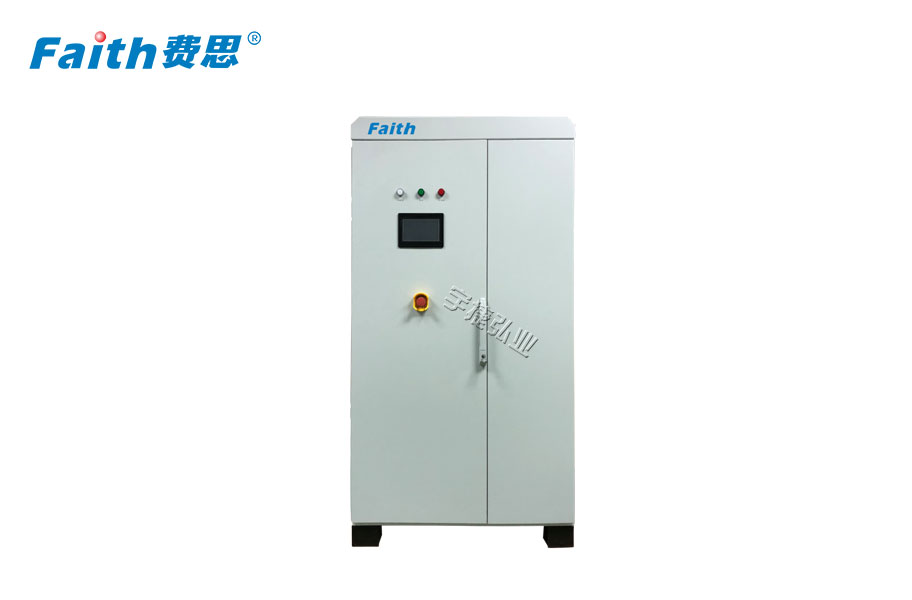

电池模拟电源FTB系列

一、FTB系列电池模拟电源概述

　　FTB系列电池模拟电源基于双向电源开发，专门应用于模拟动力电池特性的测试电源。可以精确、高效实施各种电池类型、电压等级以及功率等级的电池充、放电特性模拟任务，可双向模拟，既可以模拟电池充电特性，也可以模拟电池放电特性。配备功能强大的智能控制软件，可实现在远程PC机上控制各主要测试参数设定，实现复杂曲线模拟，实时记录模拟过程数据，自动保存试验测量数据。

　　FTB系列采用AC-DC、DC-DC双向变换两级架构，能有效的平稳母线电压在突加时的波动，从而提高整机输出的动态响应时间。AC-DC双向变换采用四象限SVPWM技术，能量双向流动，功率因素高达0.99以上，并网谐波污染小。DC-DC双向变换采用高频电路，输出响应快，输出电压范围宽。

　　FTB系列可对电动汽车电机控制器的输入功率、输出电流、过载能力、耐压及电机的效率、堵转电流、最高转速、超速、馈电等性能进行模拟实验。能实时将电机超速实验中的反电动势的能量回馈电网，避免控制器损坏。

二、FTB系列电池模拟电源特点

　　◆ 直流电压范围：24V～800V，可适应不同场合需求

　　◆ 四象限工作，能量可双向流动，可模拟电池输出特性(输出源)，也可模拟电池输入特性(电池储能)

　　◆ 电池类型可自定义编辑

　　◆ 电压、电流、功率以及内阻均可编程设定，可通过这些参数设定模拟各种电池特性

　　◆ 可设置不同类型、不同端电压、不同内阻、不同AH数的电池组，不同SOC下电池的充放电特性

　　◆ 数据设定存储：多组测试数据存储，可以将常用的参数(电压V、电流A、内阻Ω、运行时间等)存储，方便用户构建标准化测试流程

　　◆ 采用三相PWM整流逆变 +DC/DC双向变换双级电路，能实现宽范围直流电压输出、控制精度高、动态响应快

　　◆ 能量自动回馈电网，回馈效率高

　　◆ 电路结构紧凑、最大效率>90%

　　◆ 高动态特性，10%～90%加载输出电压响应时间≤5ms，+90%～-90%切换时间≤10ms

　　◆ PWM逆变原理，功率因数>0.99

　　◆ THD和注入谐波因数满足国标GB/T14549-93

　　◆ 高效工频隔离变压器，直流侧与交流侧电网相互隔离

　　◆ 高精度：输出电压精度0.1%FS

　　◆ 支持恒压、恒压限流、恒功率等多种输出模式

　　◆ 严格的系统热设计，低温升，长寿命

　　◆ 可编程的保护及运行参数

　　◆ 大屏幕液晶显示，多种通讯接口

三、FTB系列电池模拟电源应用领域

　　◆ 电动汽车控制器测试

　　◆ 电动汽车动力总成系统测试

　　◆ 电机系统测试

　　◆ 直流充电桩、充电模块测试

　　◆ 各种电池(燃料电池、动力电池、铅蓄电池、储能电池)放电测试

　　◆ 大功率开关电源、UPS电源、通信电源、服务器电源的测试

　　◆ 电力电子设备的检测与老化

　　◆ 储能系统变流器测试
