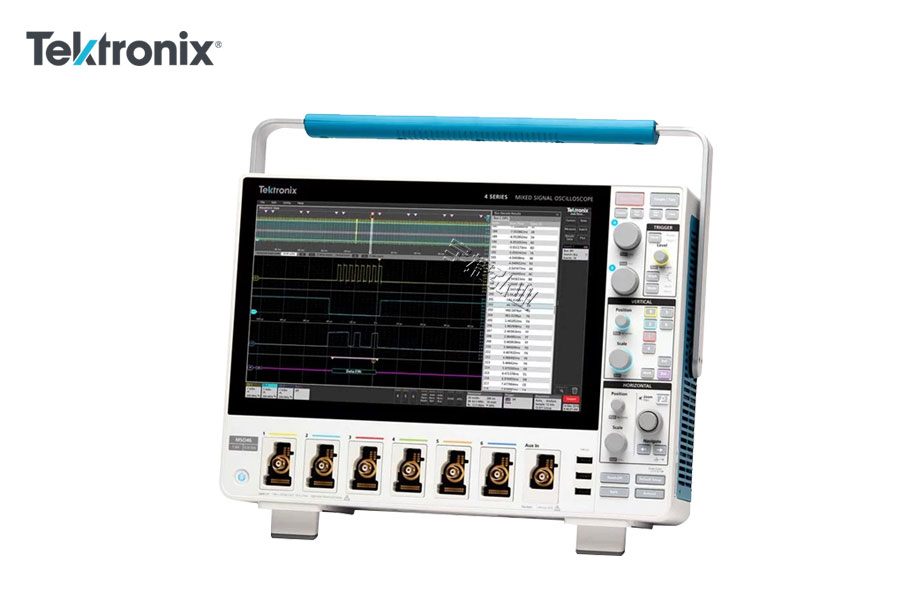

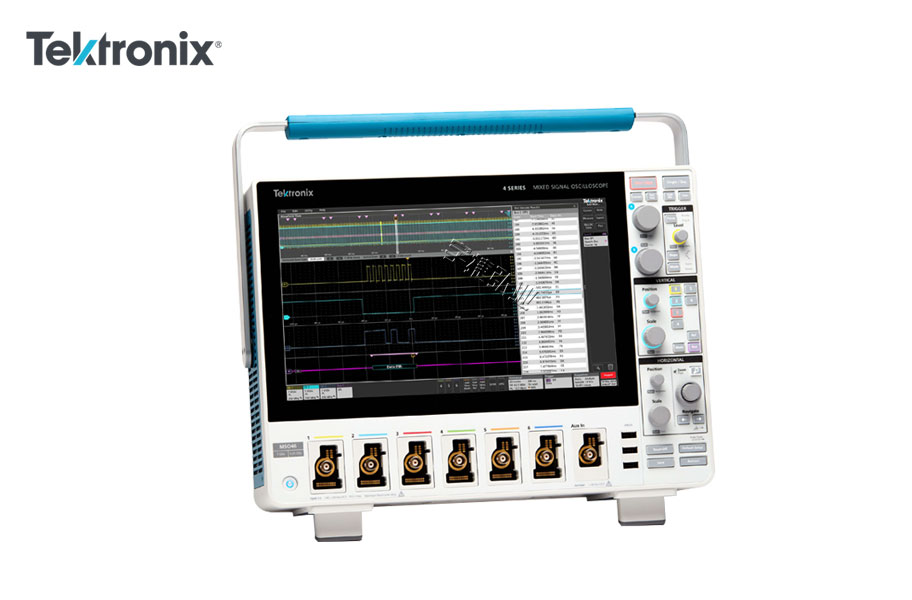

泰克Tektronix MSO混合信号示波器4系列

一、MSO混合信号示波器4系列概述

　　全新4 系列混合信号示波器拥有同类产品中超大的显示和更高的可用通道数，让您在有限的空间获得前所未有的洞察力。全新体验，符合工程师潜意识触摸操作的界面设计。

二、MSO混合信号示波器4系列特点

　　同类产品中超大的显示以及屡获殊荣的用户界面

　　4 系列 MSO 采用与屡获殊荣的 5 系列相同的触摸式用户界面技术，以及同类产品中超大的显示和超高分辨率的显示，打造了示波器全新的操作体验。

　　◆ 13.3 英寸高清显示屏

　　◆ 6.1 英寸 (15.5 cm) 深，适合有限的工作台空间

　　出色的细节设计和多达 6 条Flex channel的输入通道

　　◆ 任何通道都可以显示波形、频谱或两者

　　◆ 任何一条输入通道都可连接逻辑探头来查看八条数字通道

　　◆ 所有通道均具备出色的细节设计和准确的测量

　　    ◆ 12 位垂直分辨率(高分辨率模式下可达 16 位)

　　    ◆ 在所有模拟和数字通道上实时采样率高达 6.25 GS/s

　　    ◆ 高达 62.5 M 点记录长度

　　行业领先的探头

　　准确测量始于出色的探头。每个 4 系列均配备业内最佳的无源探头，负载仅为 3.9 pF，带宽高达 1 GHz。TPP系列探头将是您日常使用的首选探头。

　　◆ 特点

　　    ◆ TPP 系统探头为标配。每条模拟通道一只。

　　    ◆ 3.9 pF 的业内最佳电容性探头负载

　　    ◆ 250 MHz、500 MHz 或 1 GHz 探头带宽，取决于仪器带宽

　　更多功能和可升级

　　◆ 立即获取所需的所有调试功能，或在需要时添加这些功能 - 无需将其发回来。

　　   ◆ 高达 1.5 GHz 带宽

　　   ◆ 高达 62.5 M 点记录长度

　　   ◆ 数字通道：每个 TLP058 逻辑探头提供 8 条数字通道

　　   ◆ DVM/频率计数器(在注册后免费提供)

　　   ◆ 任意波形/函数发生器

　　   ◆ 高级分析

　　         ◆ 串行总线解码和触发

　　         ◆ 自动功率测量

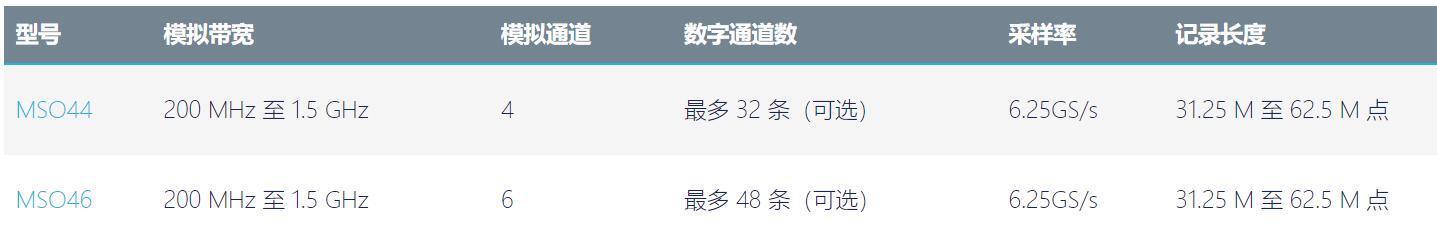

三、MSO混合信号示波器4系列规格一览

       输入通道

　　◆ 4 或 6 路 FlexChannel 输入

　　◆ 每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入

　　带宽（可选且可升级）

　　◆ 200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz

　　采样率

　　◆ 在所有模拟/数字通道上实时采样率高达 6.25 GS/s

　　记录长度

　　◆ 31.25 或 62.5 M 点

　　垂直分辨率

　　◆ 12 位

　　◆ 高分辨率模式下高达 16 位

　　信号生成1

　　◆ 任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac

　　数字电压表

　　◆ 4位交流有效值电压，直流电压

　　◆ 直流 + 交流有效值电压

　　触发频率计数器

　　◆ 8 位

　　高级分析

　　◆ 频谱视图的混合域分析

　　◆ 自动功率测量

　　◆ 3 相功率测量

　　协议支持

　　◆ 10Base-T, 100Base-TX

　　◆ CAN, CAN FD, LIN, FlexRay

　　◆ I2C, SPI

　　◆ MIL-STD-1553、ARINC 429

　　◆ RS-232、RS-422、RS-485、UART

　　◆ SPMI

　　◆ SVID

　　◆ USB 2.0 LS、FS、HS

　　显示器

　　◆ 13.3 英寸(338 毫米)

　　◆ 高清彩色 (1920 x 1080) 电容式触摸屏

　　尺寸(高 x 宽 x 深)

　　◆ 287 mm x 405 mm x 155 mm

　　◆ (11.3 in x 15.9 in x 6.1 in)

　　重量

　　◆ 16 磅(7.3 千克)
