光纤隔离电压探头OP6031/OP6032（停产）

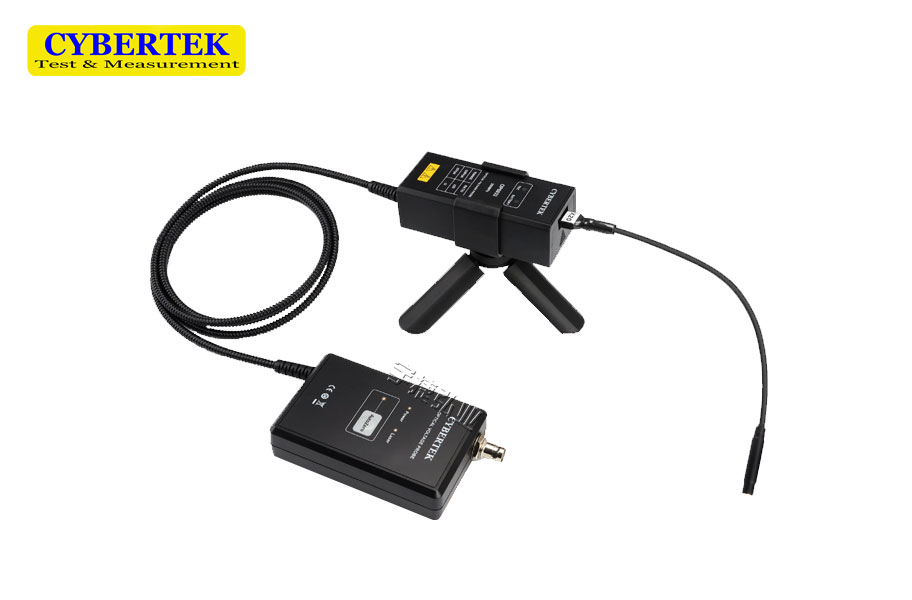

一、光纤隔离电压探头OP6031/OP6032概述

　　OP6031/OP6032是超高共模抑制比的光纤隔离电压探头。传统的差分探头的共模抑制比在高频段下降很快，导致准确测量高共模干扰电压下的小电压信号波形（比如测量半桥电路的上管的驱动电压）极其困难。OP6031/OP6032釆用了高性能的激光器光纤信号传输系统，从而在整个工作带宽内具有超高的共模抑制比，可以帮助我们的客户用很低的成本完成这类挑战性的测量。

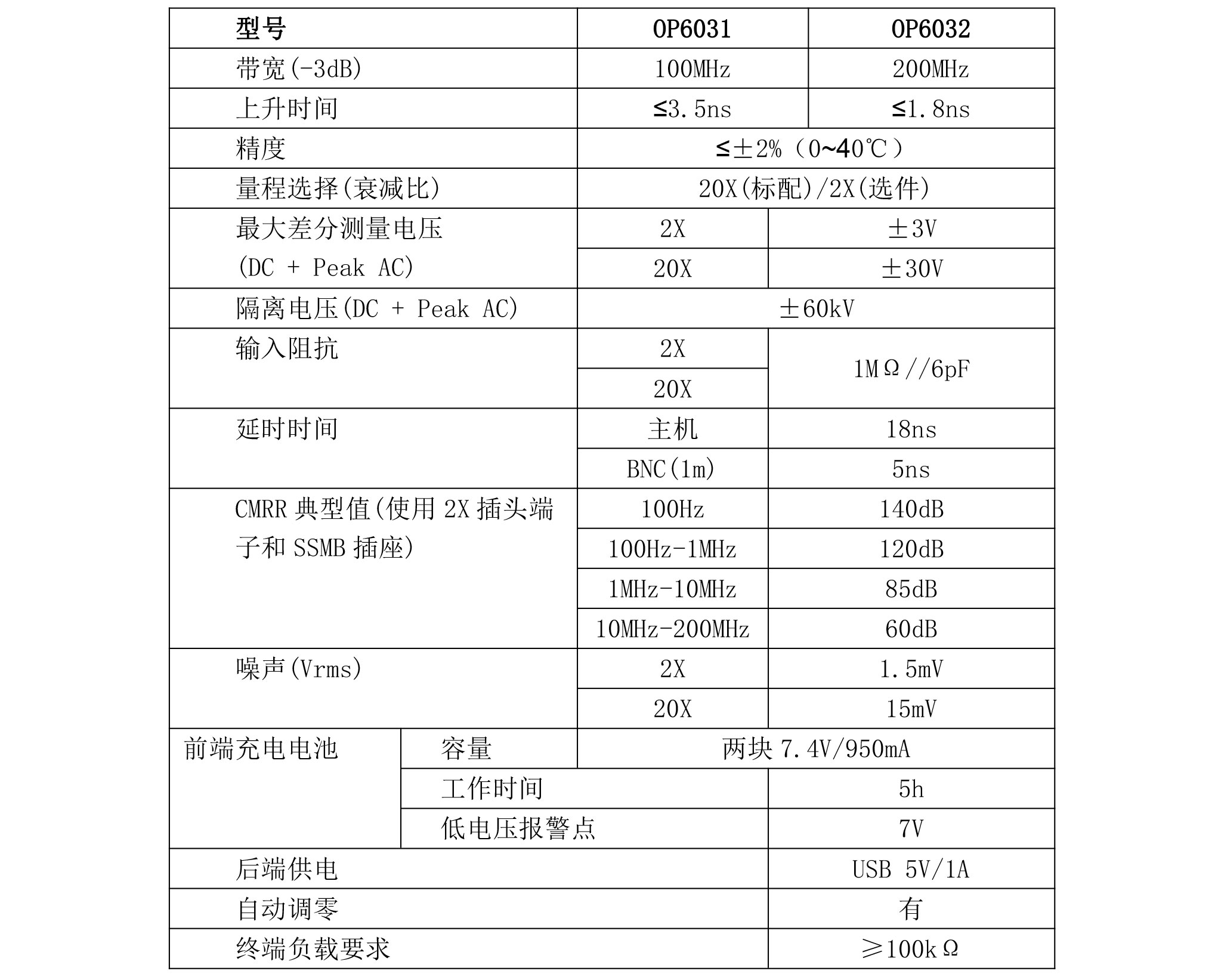

二、光纤隔离电压探头OP6031/OP6032特点

　　✦ 带宽高达200MHz

　　✦ 隔离电压60kV

　　✦ 极高的共模抑制比

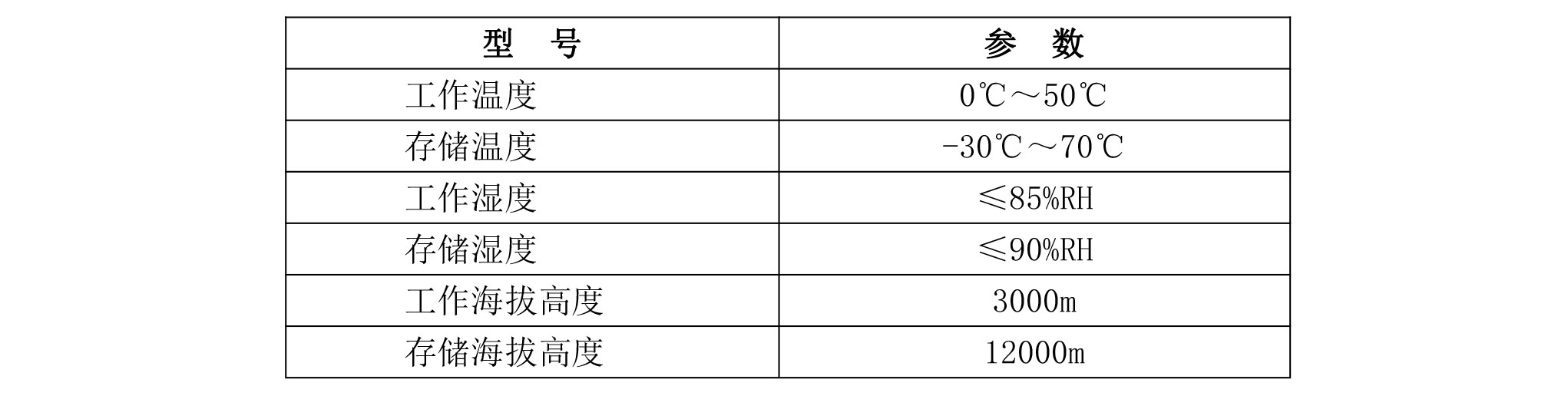

　　✦ 在很宽温工作范围内具有很好的准确度

　　✦ 双量程设计,可测量的差分电压为30V/3V

　　✦ 测量Si/SiC/GaN等功率器件的栅极电压驱动

　　✦ 配合同轴分流器CSD系列，测量Si/SiC/GaN等功率器件的高频电流

　　✦ 充电电池可以更换，所以本产品几乎无间断地工作

三、光纤隔离电压探头OP6031/OP6032应用

　　可广泛用于开关电源、电机驱动器、新能源逆变器、变频器、照明电源、变频家电和其它电气功率装置等的研发、调试或检修工作中。

　　✦ 浮地信号测试

　　✦ 测量Si/siC/GaN等功率器件的栅极电压驱动

　　✦ 高共模电压情况下的差模小信号测量

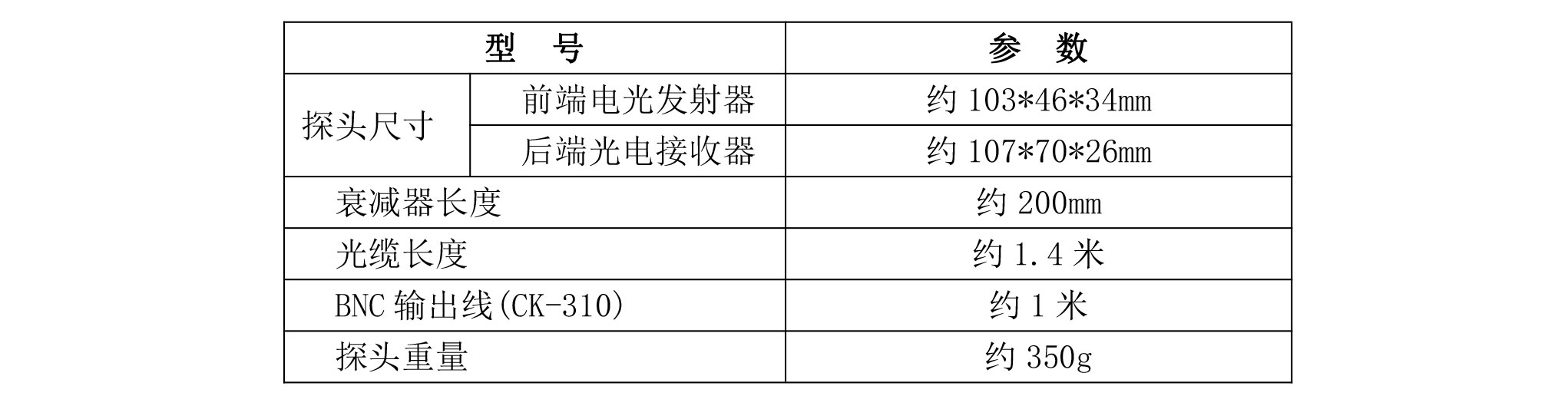

四、光纤隔离电压探头OP6031/OP6032产品及附件说明

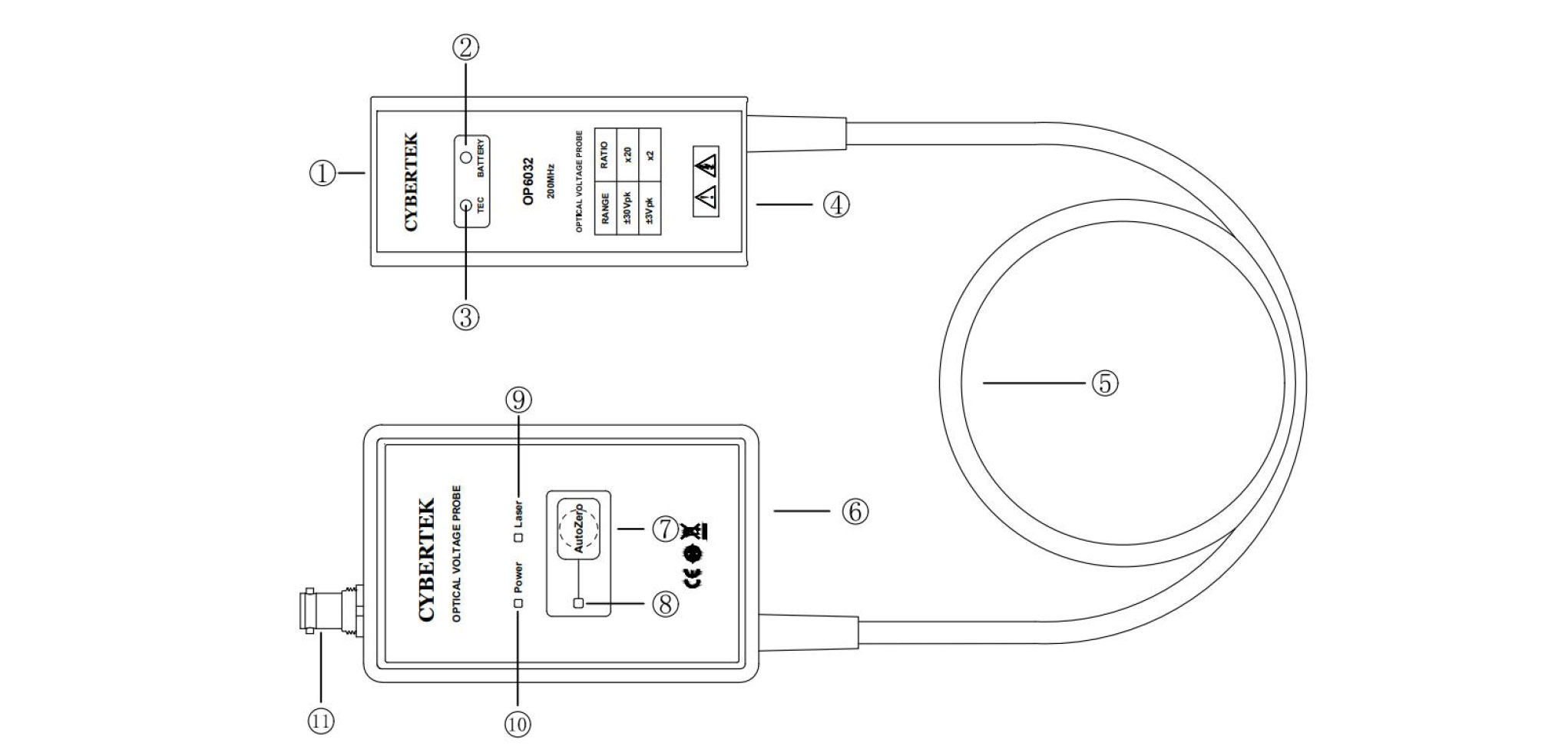

　　✦探头主体

　　1、输入端口：USB接口。连接产品的衰减器，标配20X，选件2X，可根据测量电压需要，选择相应的衰减器。

　　2、BATTERY指示灯：绿色表示电量充足，黄色表示电量不足，请及时充电。

　　3、TEC指示灯：激光器温控指示灯，绿色表示温控系统正常工作，红色表示温控系统失效，工作不正常。

　　4、前端光发射器盒电源开关：不用时，关闭电源，节省电量。

　　5、光缆连接线：连接前端光发送器和后端光接收器，长度约1.4米。

　　6、电源接口：后端光电接收器5V USB电源接口。

　　7、自动调零按键：实现输出信号的自动调零。

　　8、调零指示灯：调零时该指示灯会亮，表示产品在调零。调零结束，滴滴两声后灯灭，表示调零成功；如果调零结束后，指示灯常亮，并伴有蜂鸣器长鸣一秒钟，表示调零失败。

　　9、激光指示灯：指示灯点亮表示有激光输入，指示灯熄灭表示无激光输入。

　　10、电源指示灯：后端光电接收器电源指示灯。

　　11、输出信号：标准的BNC输出接口，用标配的 BNC线连接到示波器。

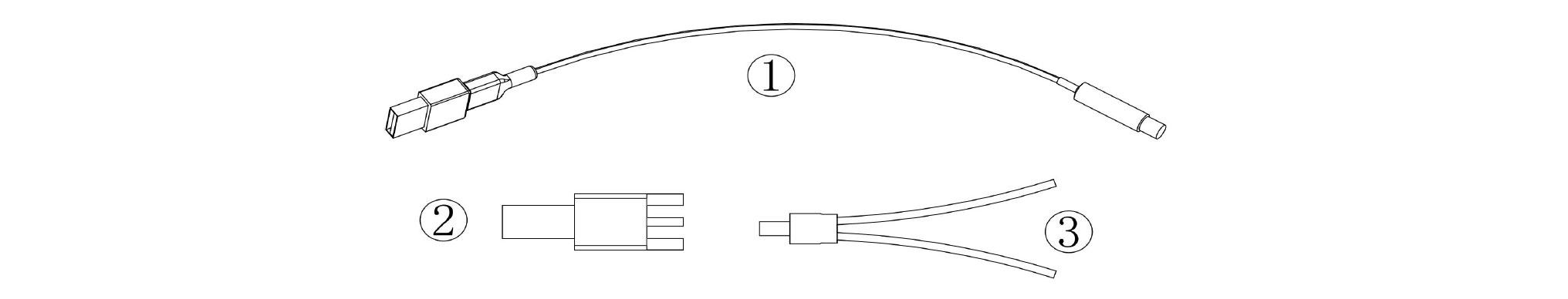

　　✦衰减器

　　1、衰减器：衰减器连接到探头端的是USB插头，另外一端连接到被测电路的是SSMB射频母插头。衰减器有20X和2X，分别对应的测量范围是±30V和3V，产品标配20X衰减器。用户可以根据被测的信号大小选择合适的衰减器。用户需要自行设置示波器的衰减系数。

　　2、SSMB公插座：为获得较高的共模抑制比，用户可以把该插座直接焊接在被测设备的电路板上，也可以焊接在被测的元件上。SSMB公插座焊接到元件的连接线越短，共模抑制比越高。

　　3、SSMB公插座转杜邦线接头：在对共模抑制比要求不高的场合，可使用该转接头，方便测量。

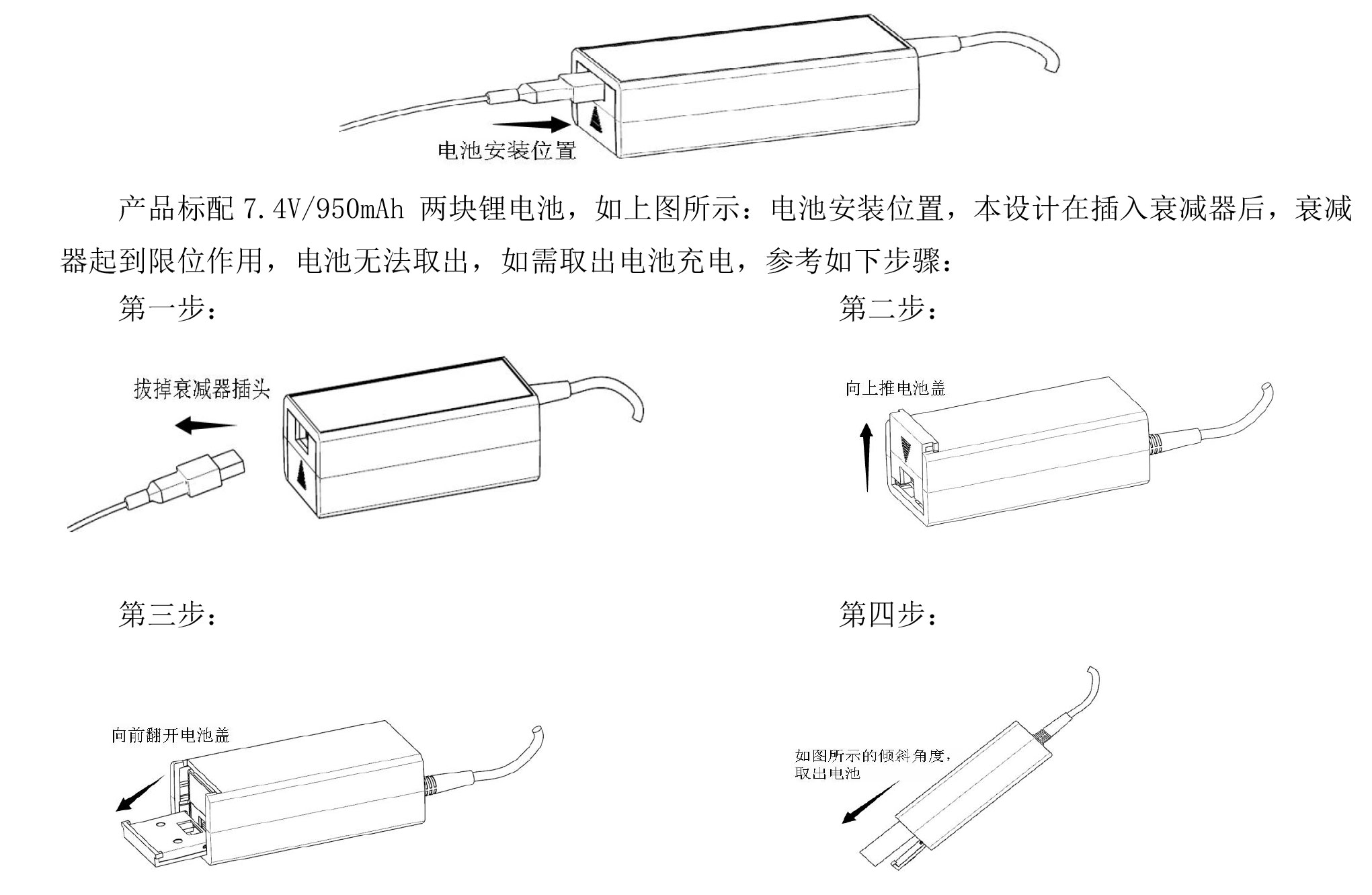

　　✦电池说明

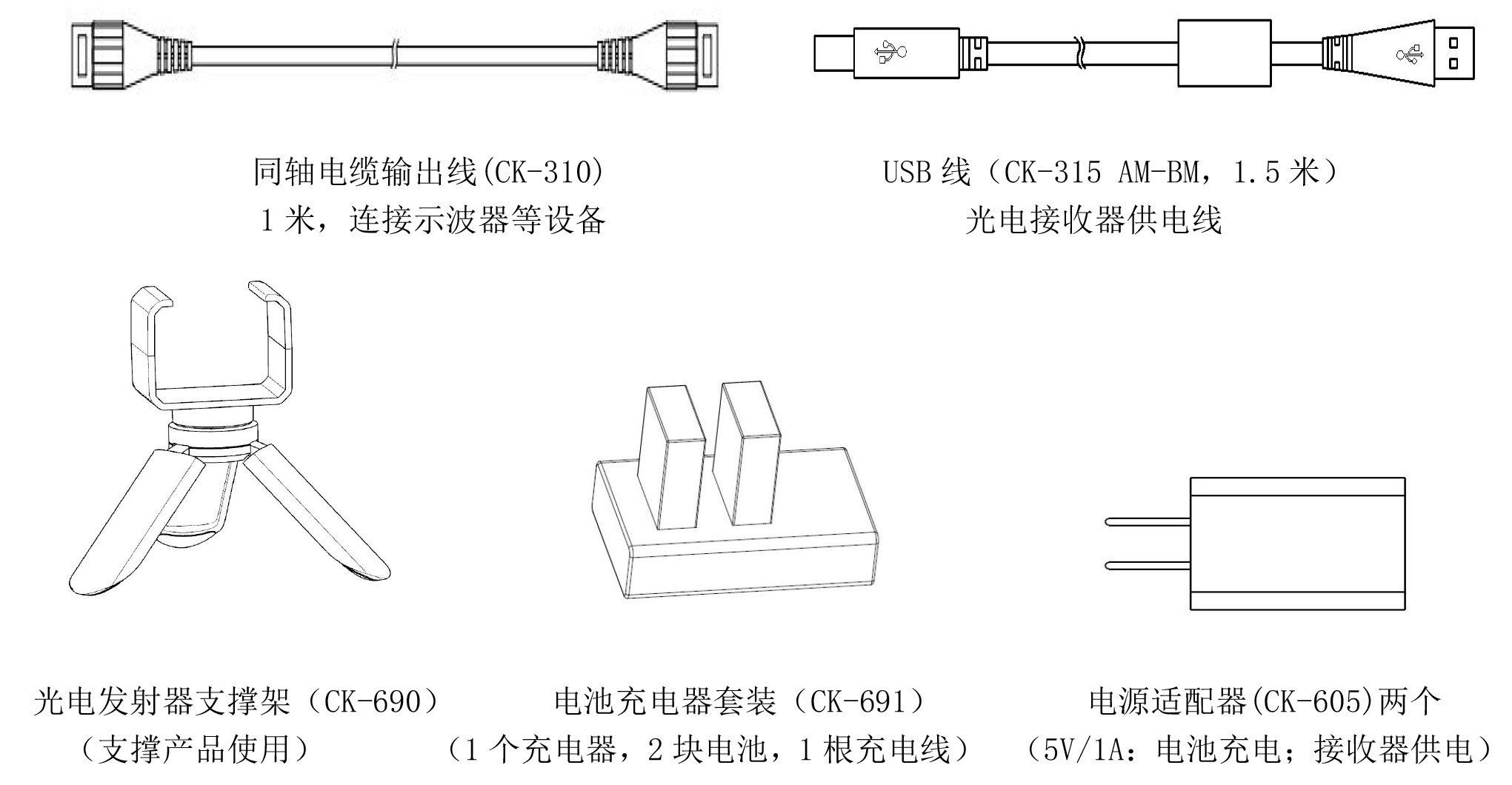

　　✦附件
