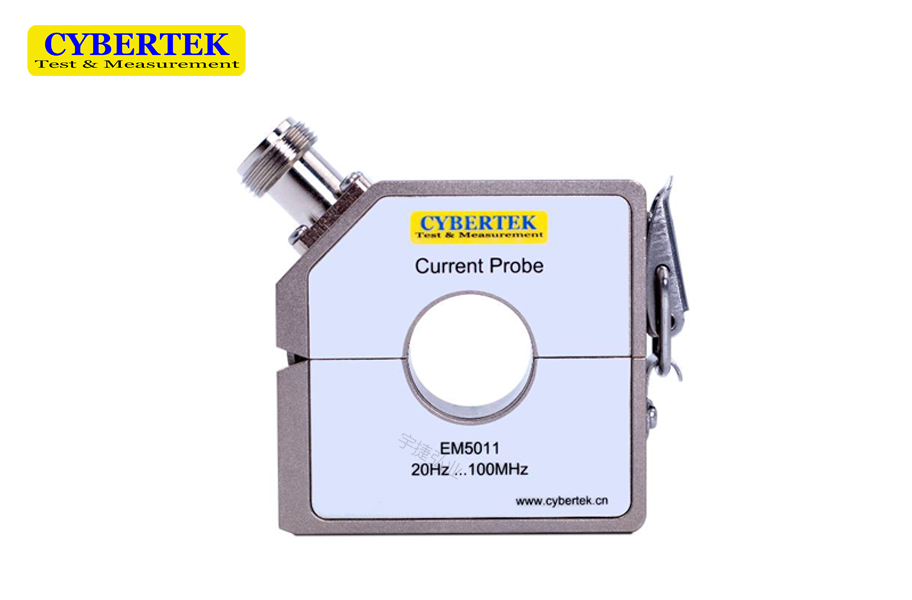

射频电流探头EM5011

一、射频电流探头EM5011概 述

　　EM5011射频电流探头是一款EMI/EMS两用的射频电流探头。既可以直接作为射频电流注入探头(EMS应用场合)，也可以外接50欧贯通式负载，转换成标准的射频干扰电流接收探头(EMI应用场合)。

　　EMI接收探头主要用于20Hz到200MHz的EMI干扰测量和屏蔽效果测量。具有300kHz到100MHz平坦的频率响应曲线，常用于夹在被测设备的电源线或者控制线上，测量干扰信号电流的大小。电流探头的射频输出电压正比于被测干扰信号电流的大小。可以非常方便地夹在被测导线上，用在那些不能使用人工电源网络的EMI测量场合(如电流太大或接线困难等)。本探头符合CISPR 16-1-2标准要求。

　　EMS注入探头主要用于大电流注入实验测试，EMS测量场合。

二、射频电流探头EM5011特点

　　◆ 宽带频率(20Hz-200MHz)

　　◆ 高灵敏度

　　◆ 外接50欧贯通负载可以变成标准的EMI干扰电流接收探头

　　◆ EMI/EMS两用

　　◆ 满足大负载测量需求(高达200A,DC/AC)

　　◆ 钳口直径约22mm，易于开合，使用方便
