鼎阳SIGLENT混合信号数字示波器SDS2000X Plus系列

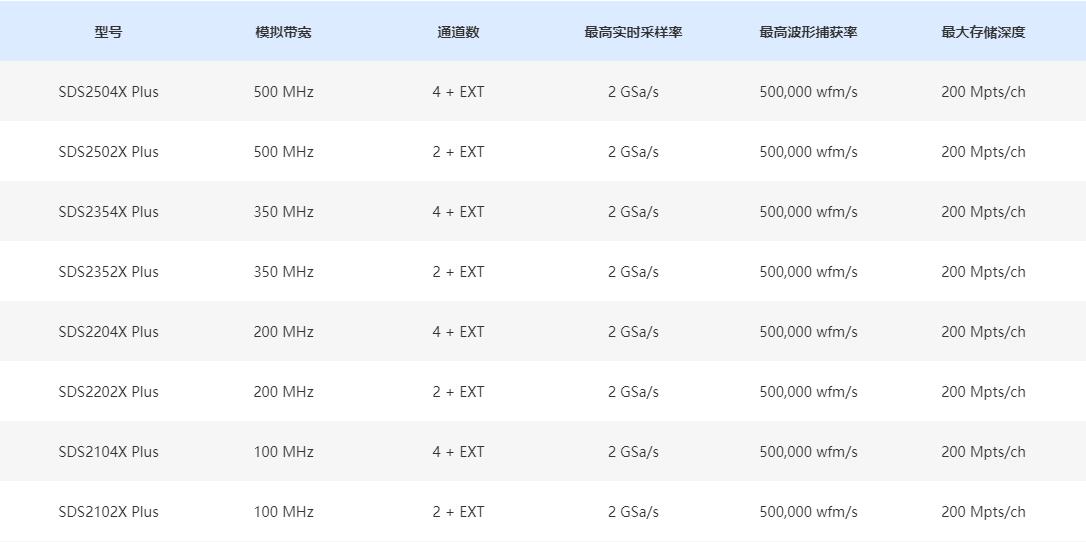

一、混合信号数字示波器SDS2000X Plus系列主要特点

　　◆ 模拟带宽70 MHz，100 MHz，200 MHz，350 MHz，500 MHz

　　◆ 实时采样率最高2 GSa/s

　　◆ 存储深度可达200 Mpts/ch

　　◆ 波形捕获率达500,000 wfm/s

二、混合信号数字示波器SDS2000X Plus系列概述

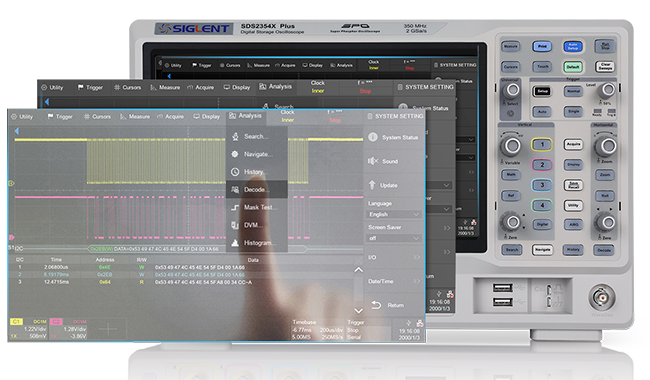

　　● 优秀的用户界面和用户体验

　　· 配备10.1 英寸TFT-LCD 大显示屏，分辨率1024*600

　　· 电容式触摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率

　　· 内嵌WebServer，可直接通过网页远程访问和操作示波器

　　· 支持鼠标和键盘操作

　　● 10-bit模式，更好地还原波形细节

　　垂直分辨率用来描述数字示波器中ADC的位数，即位数越高，垂直分辨率越高，显示波形就越接近真实波形。

　　如图，分别是 8-bit 模式和 10-bit 模式下的波形图。

　　● 便捷的测量参数统计功能

　　参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差；可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况；趋势图可反应参数随时间的变化规律。

　　此外，对水平方向上的测量(如周期、脉宽等)，摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有指定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率。

　　● 强大的电源测试功能

　　· 波特图(标配)：利用波特图测试系统的频率响应或环路稳定性，在一定领域取代昂贵的网络分析仪。可搭配内置波形发生器或外置SDG系列任意波形发生器；

　　· ​电源分析(选配)：电源分析选件能帮助用户快捷测量和分析电力电子领域中的多个项目，如电源质量、谐波、浪涌电流、开关损耗、输出纹波、瞬变响应、电源抑制比、功率效率等。
