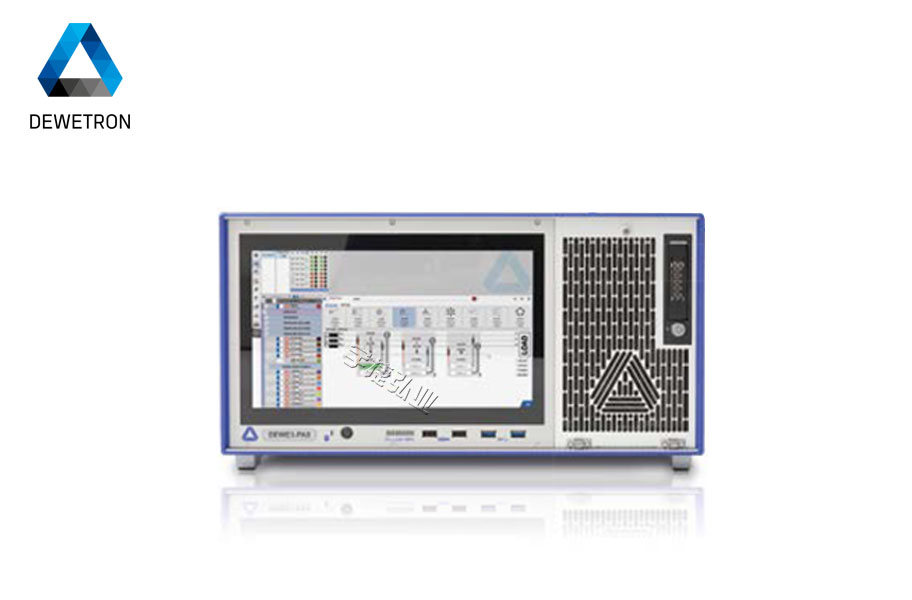

德维创DEWETRON功率分析仪DEWE3-PA8

一、德维创DEWETRON混合信号功率分析仪DEWE3-PA8概述

　　DEWETRON混合信号功率分析仪有DEWE2-PA7，DEWE3-PA8两个型号。主要用于高性能功率分析的解决方案，它有高达10MS/S的采样率的18位分辨率，以及0.03%的测量误差；采样率达到10毫秒/秒；同时配有16个不同的功率相位原始数据记录。用户可自定义电力分析组，而且电力分析组接线方式适用于多种测量模式：1-相， 2-相，3-相，6-相，多级的高达9相。

二、德维创DEWETRON混合信号功率分析仪DEWE3-PA8特点

　　◆ 基本精度±0.01%，最多可达16个通道

　　◆ 90MB/s无间隙存储速率

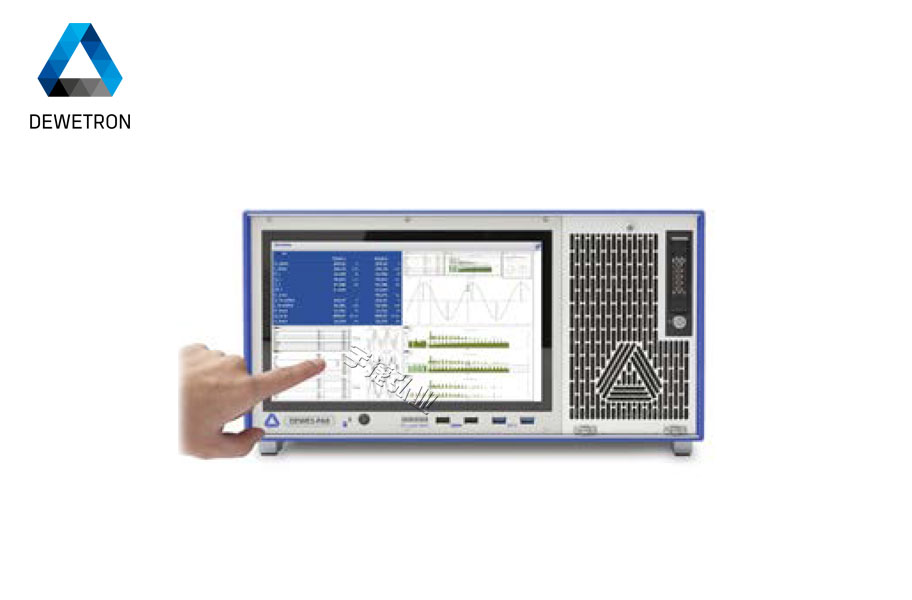

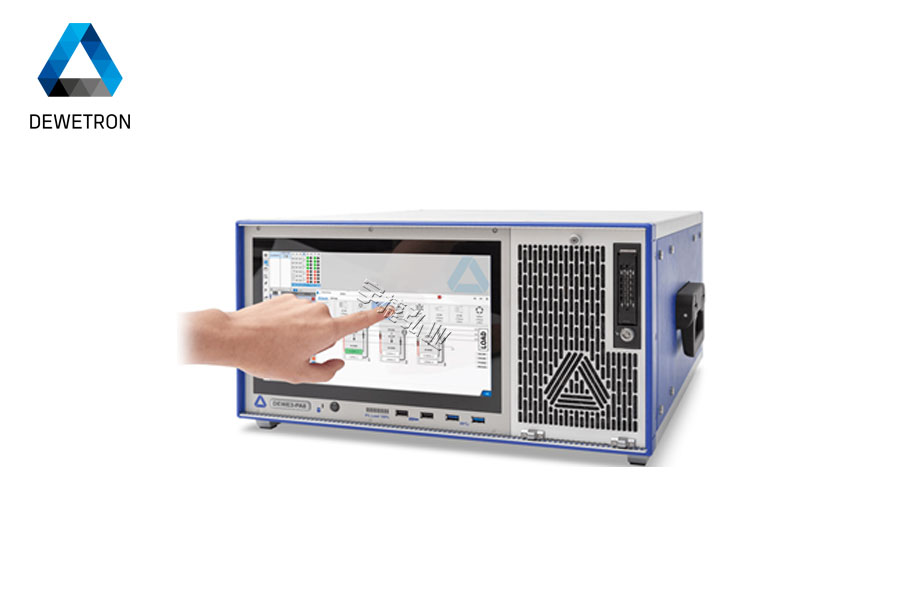

　　◆ 软件界面可自定义

　　◆ 可选配电池

　　◆ 内置传感器供电接口

　　◆ 10 MS/s/ch采样率 @ 18-bit分辨率

　　◆ 可装入8块TRION3™ 模块

　　◆ 16个不同的功率组

　　◆ 冗余、集成的电流传感器供电电源

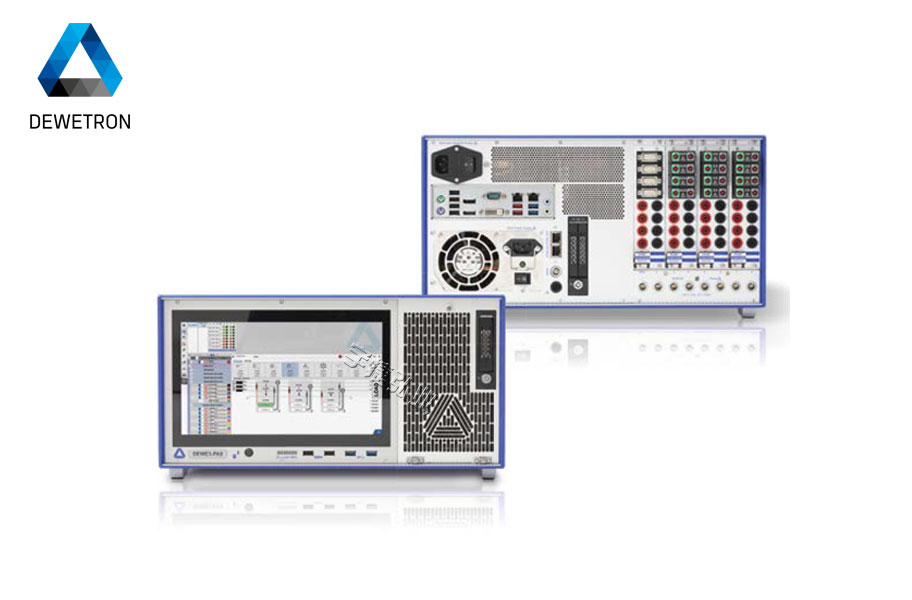

　　◆ 背面接入信号

       ● 混合信号记录仪

　      德维创功率分析仪同时也是一台混合信号记录仪，这就意味着您只需要一台仪器就可以记录所有输入信号：

　   　◆ 模块化和混合的信号输入

　   　◆ 隔离的电压，电流信号输入

　   　◆ 高性能辅助信号输入(例如：扭矩，速度，振动)

　   　◆ CAN信号可输入，输出

　   　◆ EtherCAT和XCP，SCPI 通讯传输

　   　◆ 用于低动态信号的大通道数中速输入(例如：温度)

　   　◆ PTP, GPS, IRIG 时钟同步

　   　◆ 计数器

       ● 多功率组的功率分析仪

　　   一台德维创功率分析仪是为同时分析多台电机、逆变器或者完整传动系统而设计的解决方案。有多达16个不同的功率组和功率参数的计算能力，即使对于多相电机（高达9相）也能完全胜任。 这就将一台功率分析仪变成了可分析多个功率组的仪器。

三、德维创DEWETRON混合信号功率分析仪DEWE3-PA8应用案例

　　◆ 可再生能源

　　   可再生能源，特别是光伏发电和风力发电在世界范围内越来越普遍，为我们的电力供应提供绿色的能源。

　　   德维创模块化的功率分析仪是可再生能源发电厂直流和交流测试的理想解决方案。此外还能同时同步地捕获环境参数，如辐照度，风速，压力和温度。为解决多个电网连接点提供分布式的测量解决方案。德维创提供同步的分布式解决方案(如GPS同步)来分析日食或云层经过时的行为。

　　◆ 新能源汽车

　　   德维创功率分析仪的高动态范围使得其可以精确地测量从低电压到2000V的高电压，同样从低电流到2000A的高电流。使得用户可以完整地分析整个动态的传动系统。 从负载跳跃到启动到制动，德维创功率分析仪可以分析整个过程，因为它在基波频率1KHz以下都保证了0.03%读数误差（无量程误差）的高精度。德维创功率分析仪是实车路测阶段研发、测试和认证的专业解决方案。

　　   所有输入通道同步采集，多个电机(直流、交流)的高精度功率计算以及捕获环境参数只是德维创功率分析仪的几个优点。凭借模块化的产品概念，单一一台德维创设备就能精确地绝对同步地获取电气参数、机械参数和环境参数，无需任何附加设备。

　　◆ 电力发电系统

　　   为了满足发电厂(发电机、涡轮机、变频器)设备维护和测试的需求，需要监测许多电力参数(有功、无功、视在功率、总谐波失真等)。我们为长时间检测和精确的功率计算提供模块化的、灵活的以及具有所需安全等级的功率分析仪。

　　   德维创的解决方案结合了功率分析仪和数据记录仪功能，电气和机械值集成在一台设备中，使得您可以同步测量值和计算值。
