爱科赛博可编程直流电源PVD系列

一、可编程直流电源PVD系列概述

　　PVD系列可编程直流电源是一款高精度、高动态、宽范围的通用可编程直流电源，可应用于光伏逆变器测试中太阳能电池板模拟。内置独立高精度电压、电流测量系统，全新编程理念。快至微秒量级的动态特性，将直流产品测试提升至全新高度，实验室内即可模拟现场异常工况。

二、可编程直流电源PVD系列主要特点

　　◆ 高动态：百μs级的动态响应时间

　　◆ 高精度：高达6位半的给定、测量系统；电压、电流精确至mV/mA级

　　◆ 数字矩阵式并联系统，扩容不降低精度

　　◆ 函数发生器功能

　　◆ 高功率密度：3U/30kW

三、可编程直流电源PVD系列应用领域

　　◆ 直流测试：检测机构、步进实验、研发测试、产品中试

　　◆ 光伏测试：静态曲线、曲线扫描；标准静态MPPT效率测试、动态MPPT效率测试、天气、云朵遮挡

　　◆ 汽车测试：汽车电子零部件研发测试、认证

　　◆ 产线老化：产线自动工装、老化测试

　　◆ 计量校准：低精度设备标定、高精度电压源

四、可编程直流电源PVD系列关键特性

　　■ 高动态：百us级的动态响应时间

　　PVD可提供快至百微秒级的动态性能，将直流产品测试提升至全新高度，实验室内即可模拟现场异常工况。

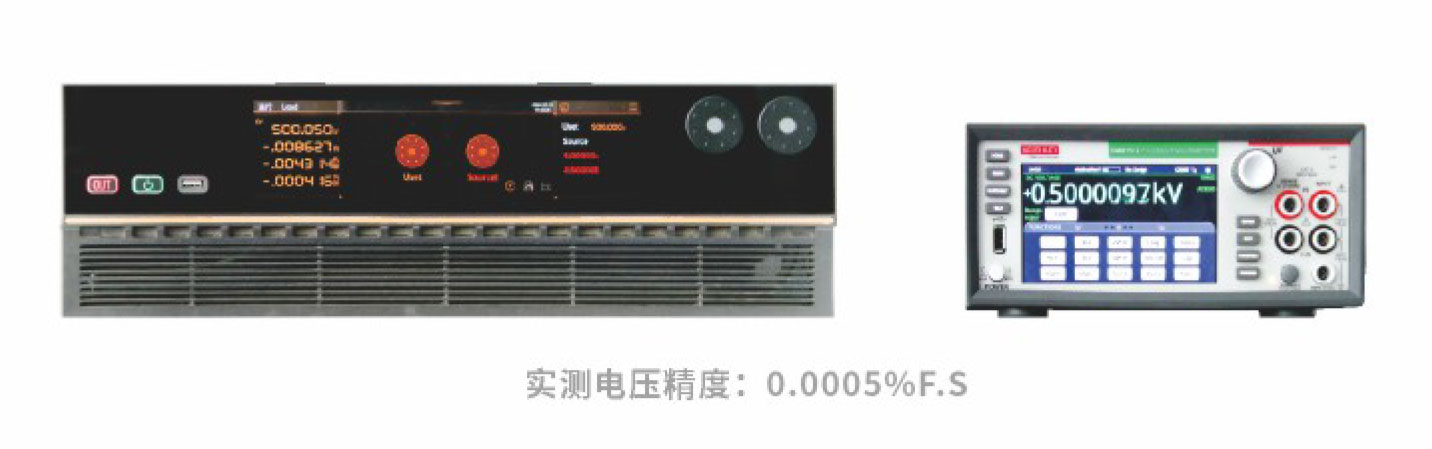

　　■ 高精度：高达6位半的给定、测量系统；电压、电流精确至mV/mA级

　　PVD内置独立高精度电压、电流测量系统，性能媲美6位半电压表，节省了高压高精度直流电压表、高精度电流表、功率表、阻抗计。设备数据可做产品性能判别依据，用作光伏逆变器测试时，高精度的测量系统能更准确地测量被测品的跟踪效率。

　　■ 数字矩阵式并联系统，扩容不降低精度

　　PVD配备了矩阵式高速光纤数字并联系统，能将多达100台产品组合成一个完整的系统，形成高达3000kW的总功率。并联之后的系统仍然能达到单机的性能标准。

　　PVD具备并联冗余功能，运行过程中，若部分从机出现了非输出端或交流端保护，其余PVD能继续运行并主动分配电流,保证测试的正常进行。

　　■ 函数发生器功能

　　PVD全系列可在直流输出上叠加正弦波、三角波、脉冲波、方波等;预期波形输出波形的频率分辨率为0.01，最高可输出10kHz;预期输出波形的直流分量值，分辨率为0.001，满足被试品进行直流电压纹波适应性测试。

　　■ 高功率密度：3U/30kW

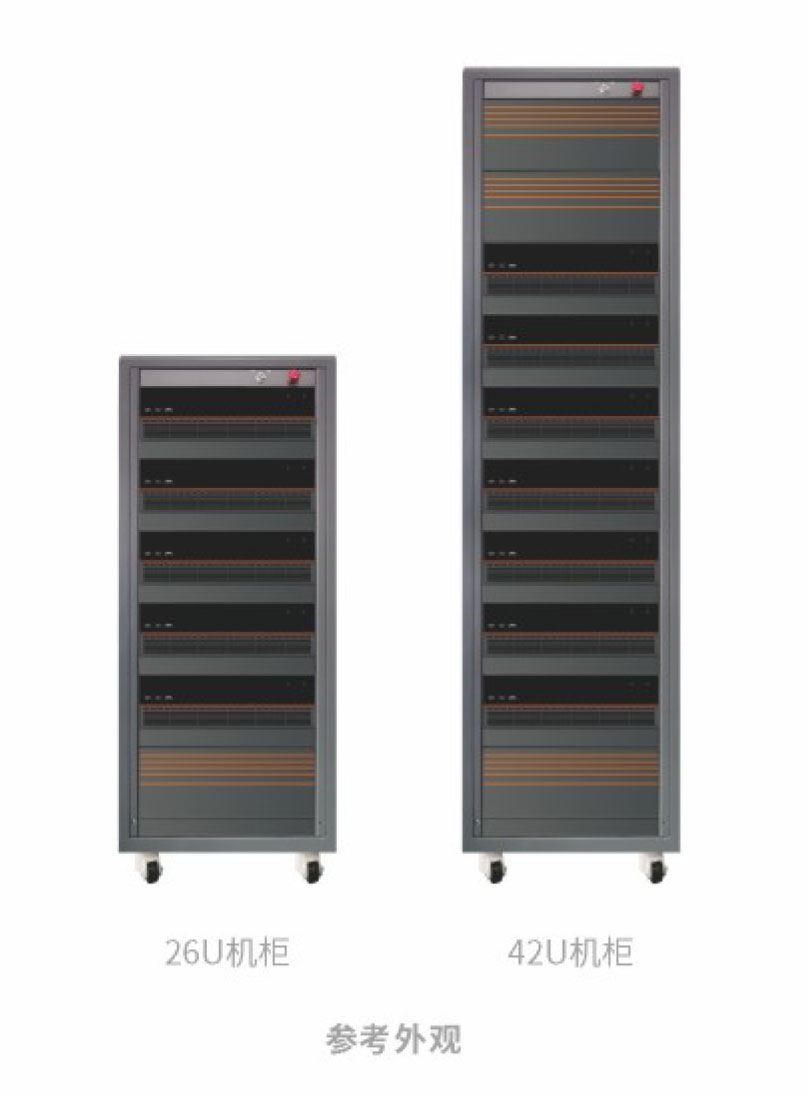

　　PVD相比同类产品有最高的功率密度及回馈效率，3U体积内功率可达30kW，重量轻至35kg，单台标准42U机柜可配置300kW容量，矩阵式并联系统轻松扩容至3MWI容量，只需提供最多5%的回馈损耗及被试品功耗即可进行全功率测试，可极大降低测试占地面积，满足标准商用办公楼转运、承重及配电要求。

五、可编程直流电源PVD系列尺寸

　　PVD产品外型符合标准19英寸机箱结构，可应于标准机柜系统或桌面应用。

　　单模块尺寸为：435mm×132mm×670mm(宽×高×深)外观如下：
