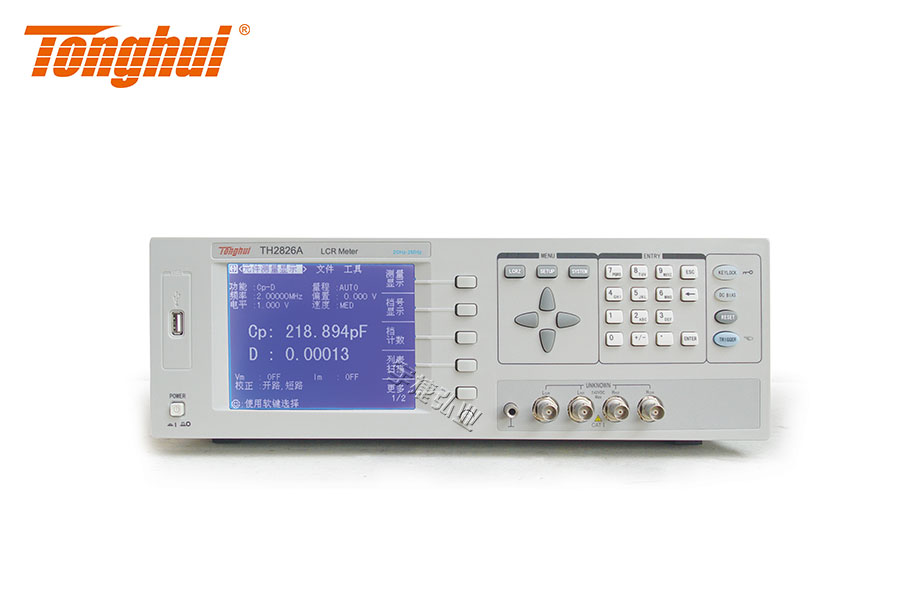

高频LCR数字电桥TH2826A

一、高频LCR数字电桥TH2826A概述

　　TH2826系列元件测试仪是符合LXI标准的新一代阻抗测试仪器，其0.1%的基本精度、20Hz~5MHz的频率范围可以满足元件与材料的测量要求，可测量低ESR电容器和高Q电感器的测量。可用于诸如传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等进行诸多电气性能的分析。

　　TH2826系列产品是电子元器件设计﹑检验、质量控制和生产测试强有力的工具。其超高速的测试速度使其特别适用于自动生产线的点检机，压电器件的频率响应曲线分析等等。其多种输出阻抗模式可以适应各个电感变压器厂家的不同标准需求。TH2826系列产品以其卓越的性能可以实现商业标准和军用标准如IEC和MIL标准的各种测试。

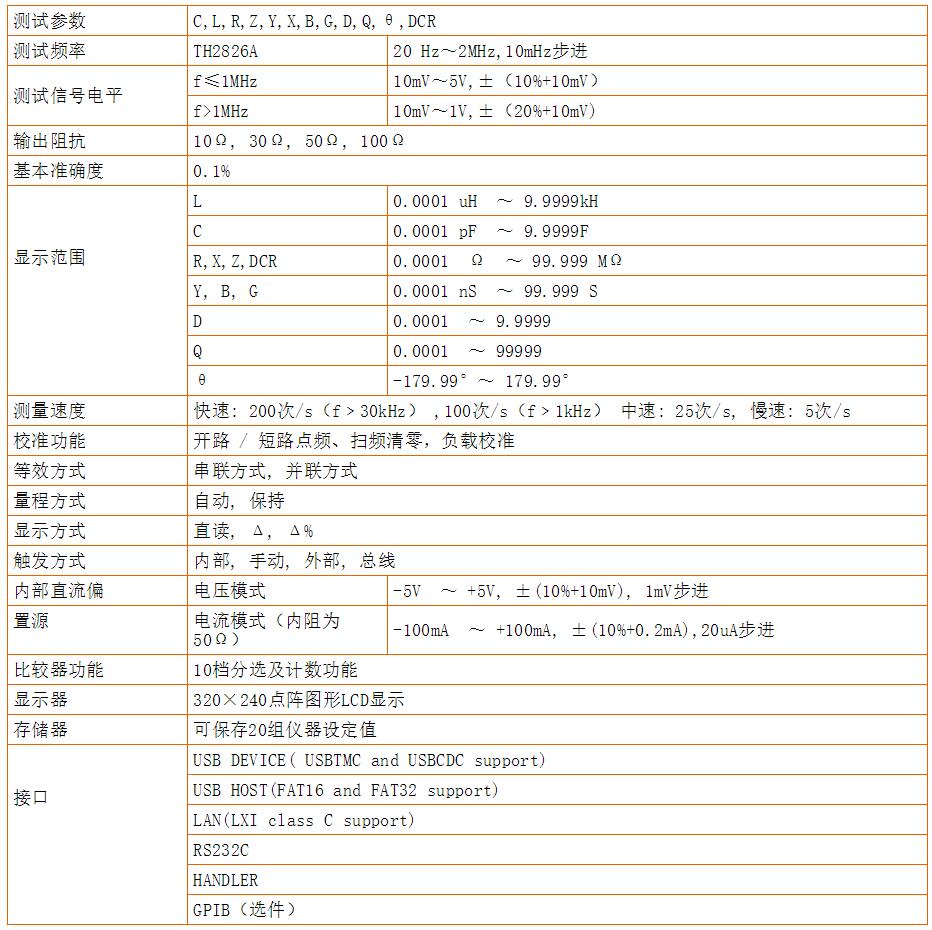

二、高频LCR数字电桥TH2826A性能特点

　　◆ 测试频率：20Hz~2MHz，分辨率：10mHz步进

　　◆ 基本精度：0.1%

　　◆ 测量速度：200次/s

　　◆ 压电陶瓷、超声波换能器等器件的阻抗分析与测试

　　◆ 具有多参数多频列表扫描功能

　　◆ 测试电平10mV～5V，1mV步进

　　◆ 320×240点阵大型图形LCD显示

　　◆ 五位读数分辨率

　　◆ 可测量22种阻抗参数组合

　　◆ 四种信号源输出阻抗

　　◆ 10点列表扫描测试功能

　　◆ 内部自带直流偏置源

　　◆ 外置偏流源至40A(选件)

　　◆ 电压或电流的自动电平调整(ALC)功能

　　◆ V、I测试信号电平监视功能

　　◆ 图形扫描分析功能

　　◆ 20组内部仪器设定可供储存/读取

　　◆ 内建比较器，10档分选及计数功能

　　◆ 多种通讯接口方便用户联机使用

　　◆ 2m/4m测试电缆扩展(选件)

　　◆ 中英文可选操作界面

　　◆ 可通过USB HOST自动升级仪器工作程序

三、高频LCR数字电桥TH2826A应用

　　◆ 无源元件

　　   电容器、电感器、磁芯、电阻器、压电器件、变压器﹑芯片组件和网络元件等的阻抗参数评估和性能分析

　　◆ 半导体元件

　　   LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性；晶体管或集成电路的寄生参数分析

　　◆ 其它元件

　　   印制电路板、继电器、开关、电缆、电池等的阻抗评估

　　◆ 介质材料

　　   塑料、陶瓷和其它材料的介电常数和损耗角评估

　　◆ 磁性材料

　　   铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

　　◆ 半导体材料

　　   半导体材料的介电常数、导电率和C-V特性

　　◆ 液晶单元

　　   介电常数、弹性常数等C-V特性
