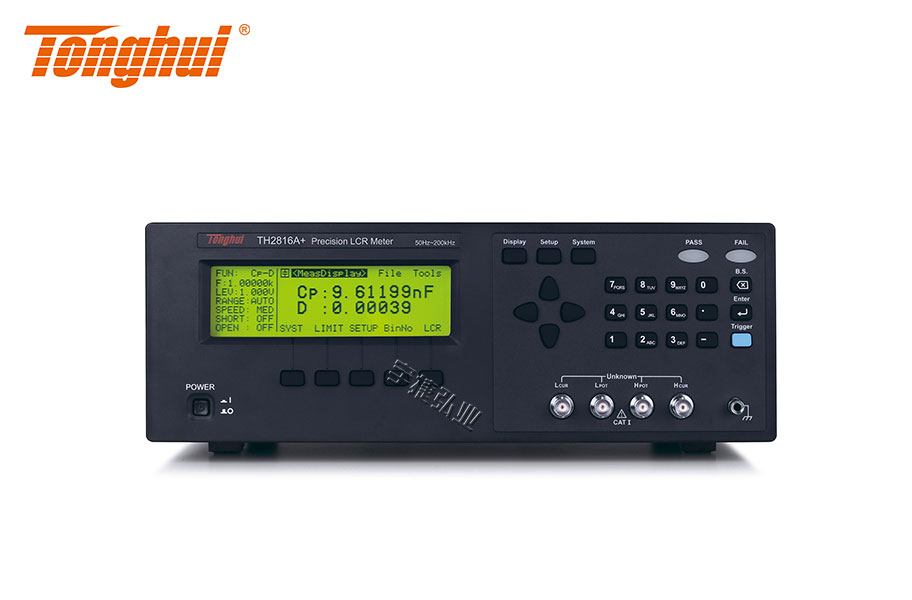

精密LCR数字电桥TH2816P/TH2816A+/TH2816B+

一、精密LCR数字电桥TH2816P/TH2816A+/TH2816B+概述

　　TH2816P/TH2816A+/TH2816B+型精密LCR数字电桥是在同惠原有的、深受客户信赖的TH2816A/B、TH2817A的基础上，集成了同惠多年元件测试的成熟经验，运用了本领域的新测试技术所研发的最新一代高精度精密LCR数字电桥。

　　TH2816P将原有TH2816A/B、TH2817A的0.05%精度提升至国内超高水准的0.02%精度，同时继承并进一步提升了TH2816A/B、TH2817A备受客户赞誉的稳定性和一致性，使其挤身于国际同类先进水平，结合以低廉的价格，将给予广大客户超值的享受。

　　TH2816P提供稳定的7位测试分辨率，而TH2816A+/TH2816B+则继续保持6位测试分辨率，基本频率和测试电平指标和TH2816A/B、TH2817A系列保持一致。

　　新一代仪器将测试速度提示至最快约60次/秒，提供9级精细量程、恒定的30Ω/100Ω源内阻及灵活人性的操作方式，可满足生产线质量保证、进货检验及实验室高精确度测量要求。

　　新一代仪器将外观改成了国际流行的黑色，比旧型号更美观，同时继承了其全部操作功能按键和菜单，老用户可无缝升级。

　　新一代仪器除了和旧型号一样提供了RS232C、HANDLER、GPIB（选件）接口之外，进一步提供了USB HOST、USB DEVICE接口，在仪器集成于元件自动分选系统与计算机通讯及测试过程数据纪录提供了更多选择。

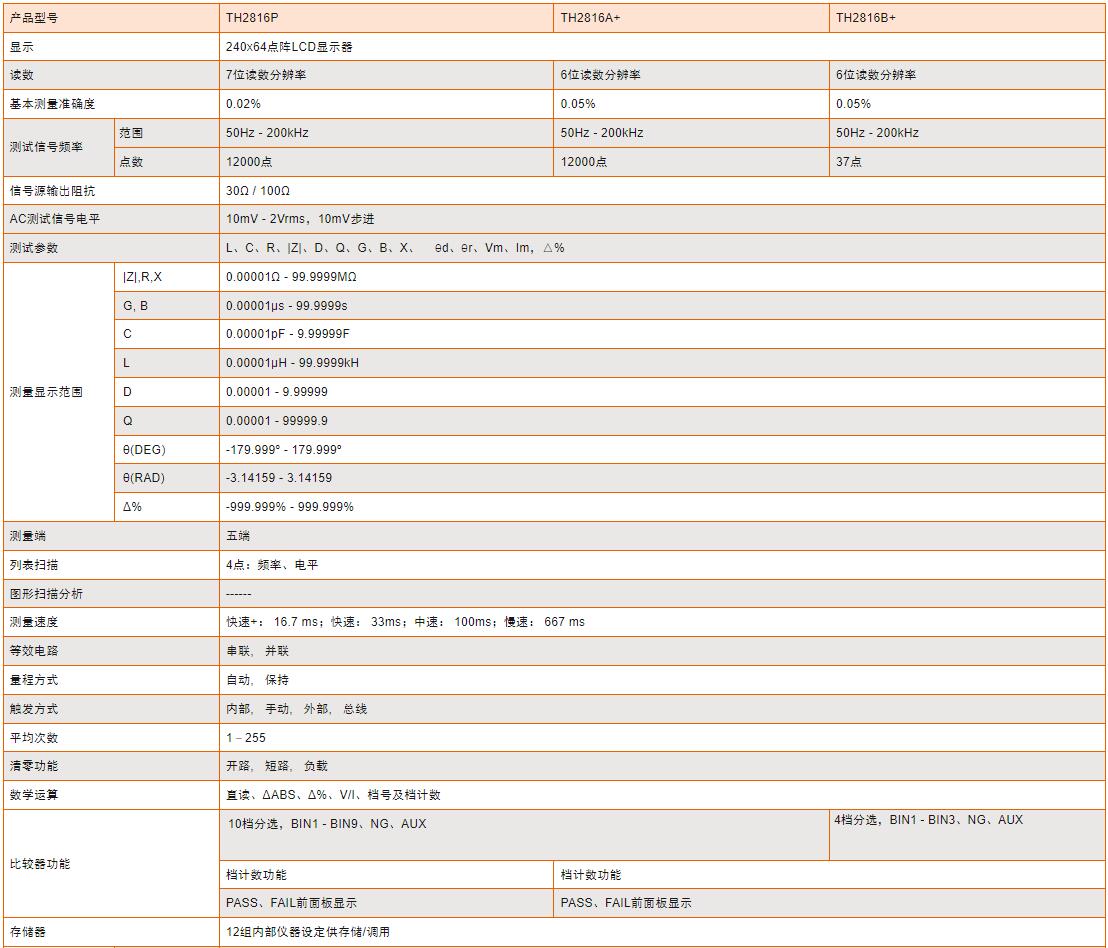

二、精密LCR数字电桥TH2816P/TH2816A+/TH2816B+性能特点

　　◆ 测试频率：50Hz一200kHz，分辨率：12000频点

　　◆ 精度：0.02%（TH2816P）

                  0.05%（TH2816A+/TH2816B+）6位读数

　　◆ 最快速度约60次/秒

　　◆ 内建比较器：10档分选及档计数（TH2816A+）

　　◆ 人性化操作界面，操作简单

　　◆ 240×64点阵图形LCD显示

　　◆ 10mVrms - 2.0Vrms可编程测试电平

　　◆ 兼容原有偏流源控制

　　◆ 高稳定性、高准确性

　　◆ 精确的负载校准功能

　　◆ 30Ω/100Ω可选信号源输出阻抗

　　◆ 4点频率/电平/列表扫描功能

　　◆ 直读，绝对偏差及相对偏差显示

　　◆ 12组内部仪器设定储存

　　◆ 测试电平监视功能

　　◆ 键盘锁定功能

三、精密LCR数字电桥TH2816P/TH2816A+/TH2816B+应用

　　■ 无源元件：

　　   电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估

　　■ 其它元件：

　   　印制电路板、继电器、开关、电缆、电池等阻抗评估
