知用AC柔性电流探头/罗氏线圈CP9000A系列

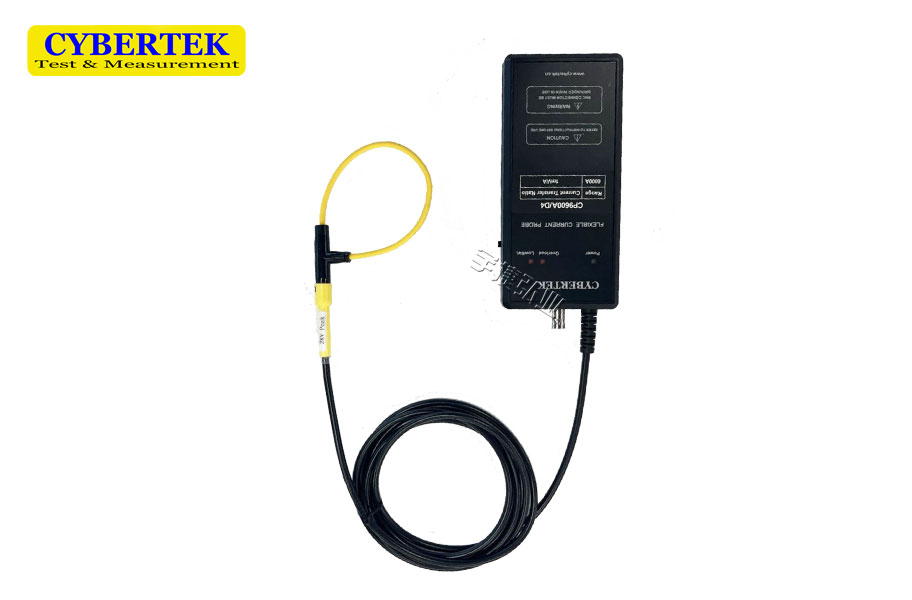

一、知用AC柔性电流探头/罗氏线圈CP9000A系列概述

　　CP9000A系列柔性电流探头是仅测试AC电流信号的探头，具有高带宽，高精度(典型值2%)特点。可以实现宽广的电流测量范围，频率可从几Hz到数十MHz，电流范围从mA级别到数kA级别，大大解决了电流测试的难题。

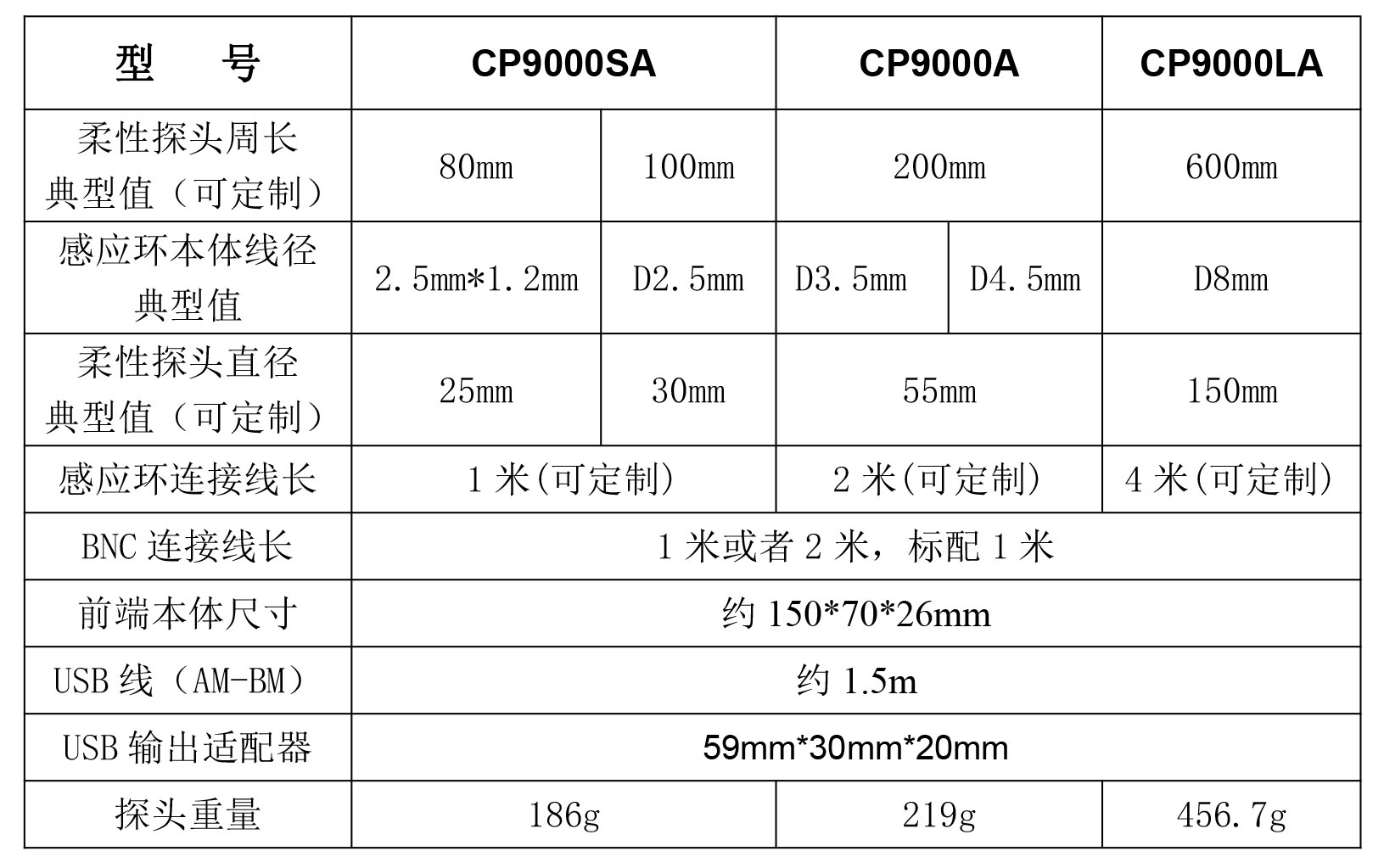

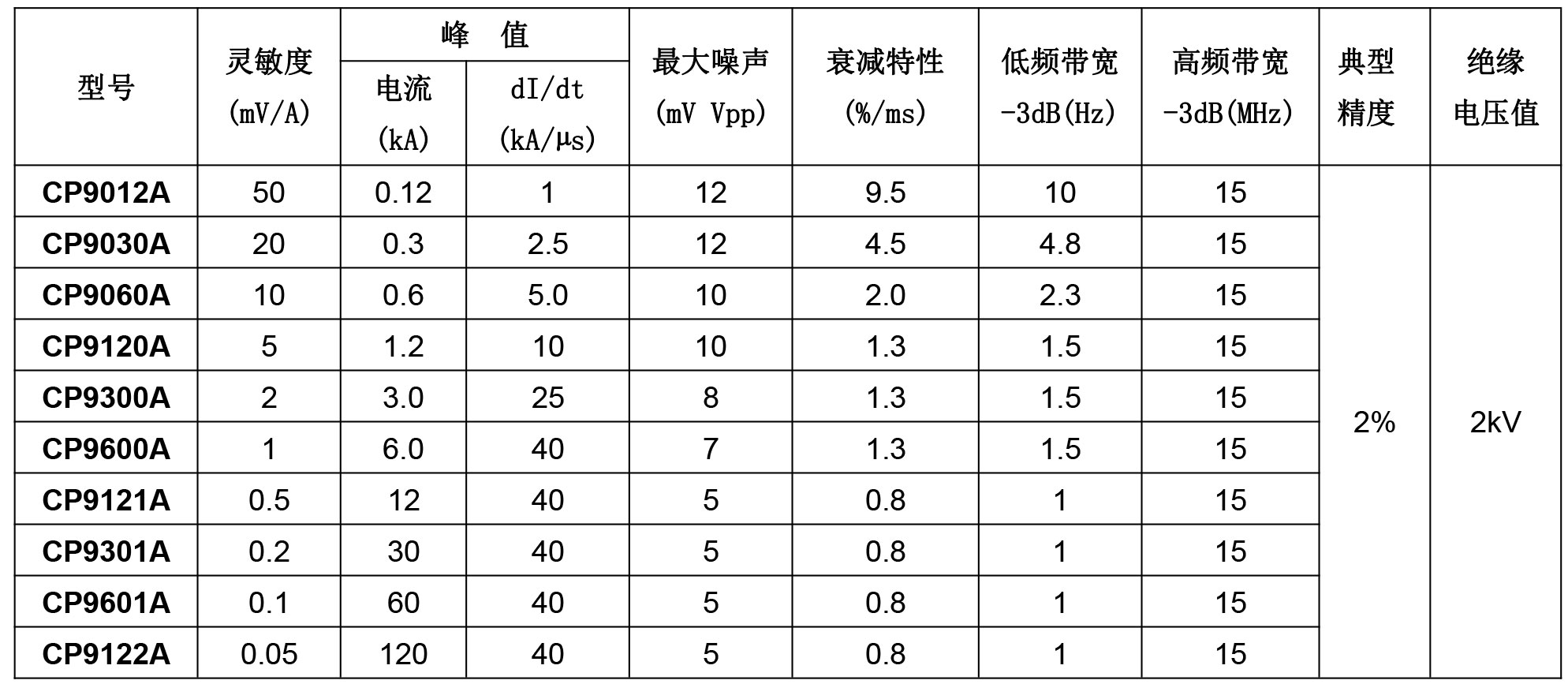

　　CP9000A系列柔性电流探头环外径典型值3.5mm和4.5mm；柔性探头直径（最小处）55mm；柔性探头周长典型值：200mm，可定制；耐压值分别高达2kVpk和5kVpk，感应环在狭小空间可以自由穿梭，适合大电流测量场合。

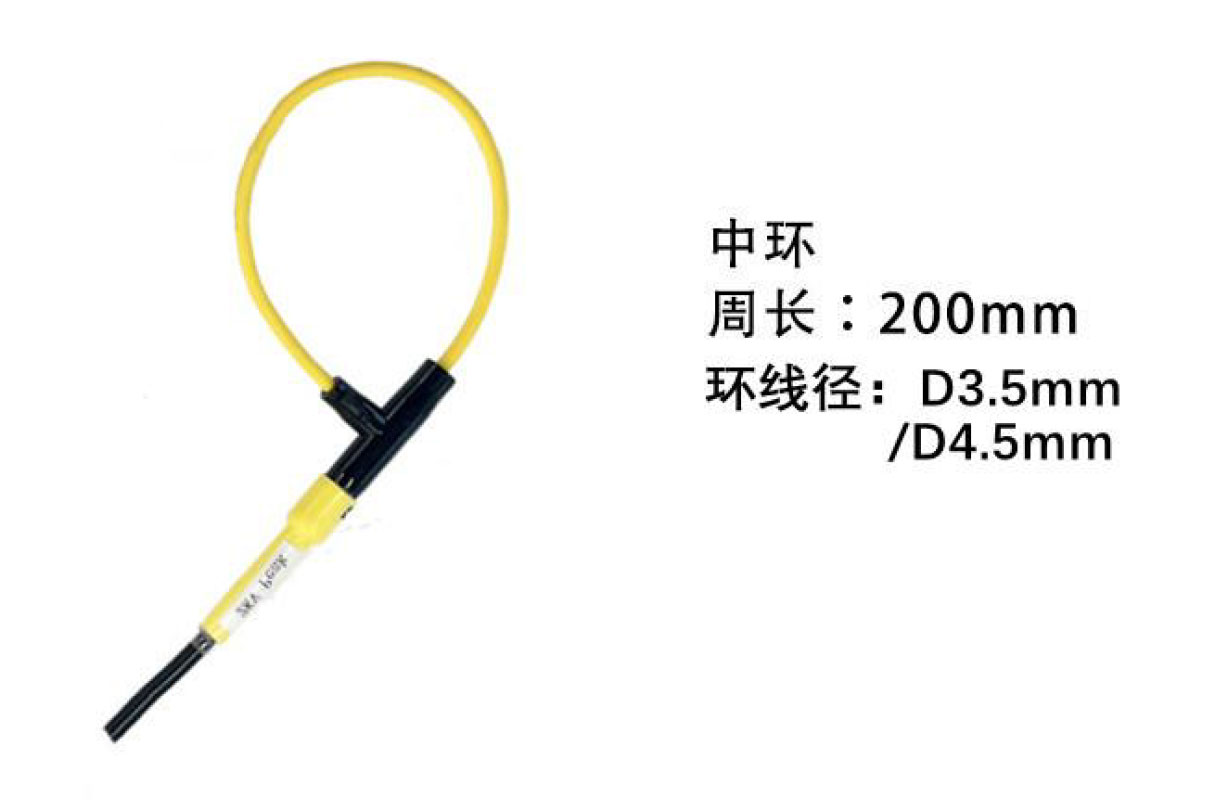

       CP9000A系列柔性电流探头标准环大小尺寸及示意图（注：环大小可以定制，如有需要请联系我司曾工137 5117 6688，微信同号）

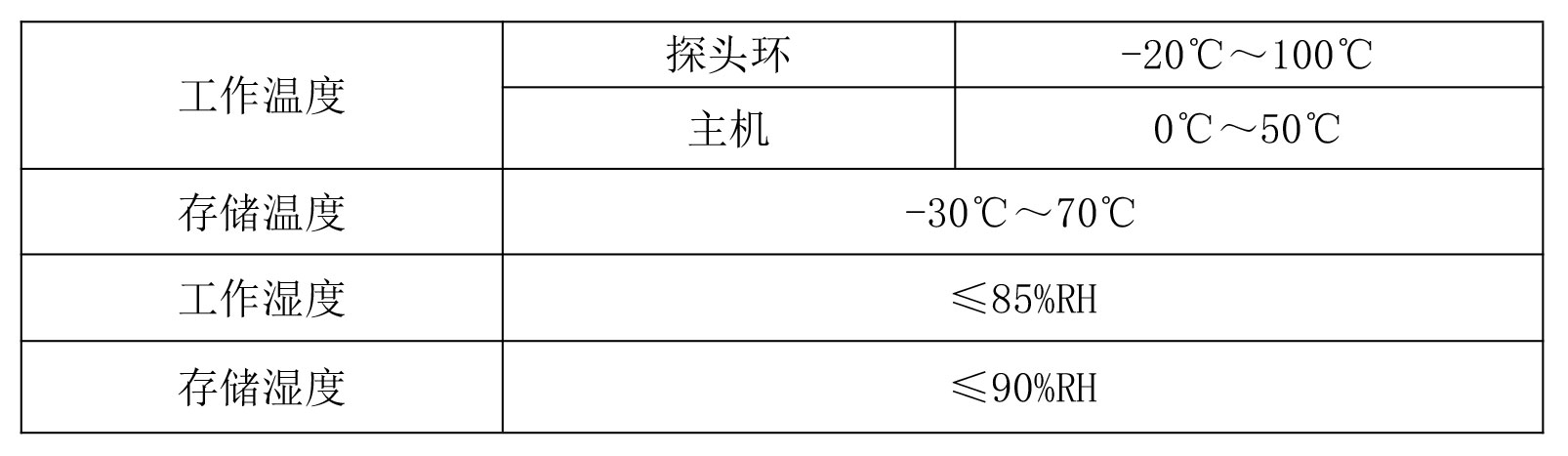

二、知用AC柔性电流探头/罗氏线圈CP9000A系列特点

       ■ 线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方，轻而易举的实现与被测对象连接

       ■ 插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰

       ■ 标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形

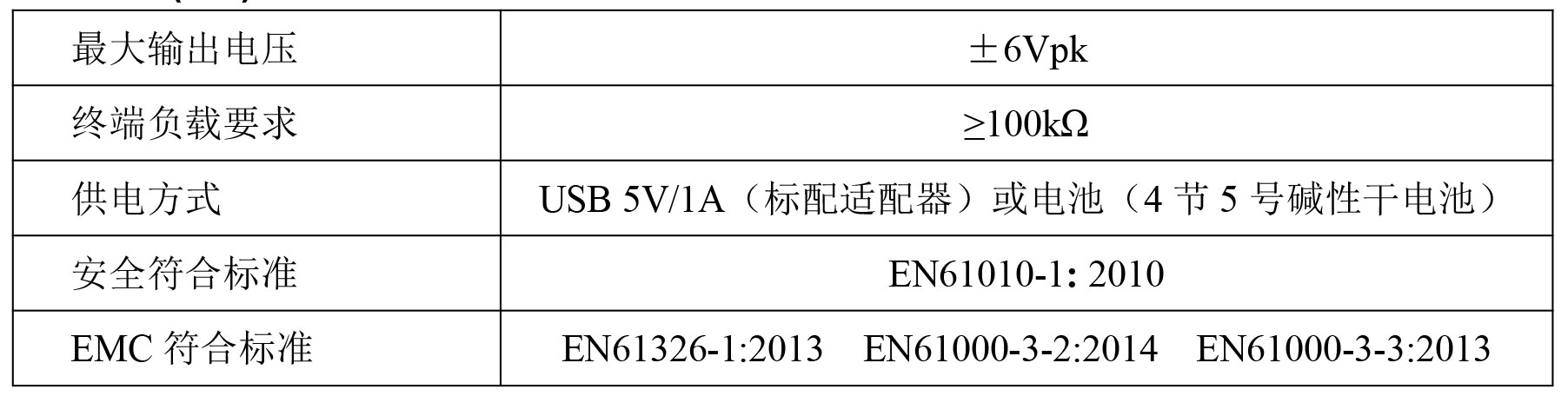

       ■ 4节5号电池供电或者外部USB DC5V电源供电，使用更加灵活方便

       ■ 声光过流报警功能，更具人性化设计

       ■ 探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求

三、知用AC柔性电流探头/罗氏线圈CP9000A系列应用

　　■ 测量电流中的谐波组成

　　■ 检测高频正弦电流波形

　　■ 测量50/60Hz的微小电流

　　■ 测量正弦波中微小的相移

　　■ 半导体开关的电流

　　■ 电容放电测试，纹波测量

　　■ 分布式电流监控

　　■ 电力母线监测

　　■ 监测谐波、功率以及电能质量

　　■ 大型电动机、泵、风机测试

　　■ IGBT、MOSFET管电流测量

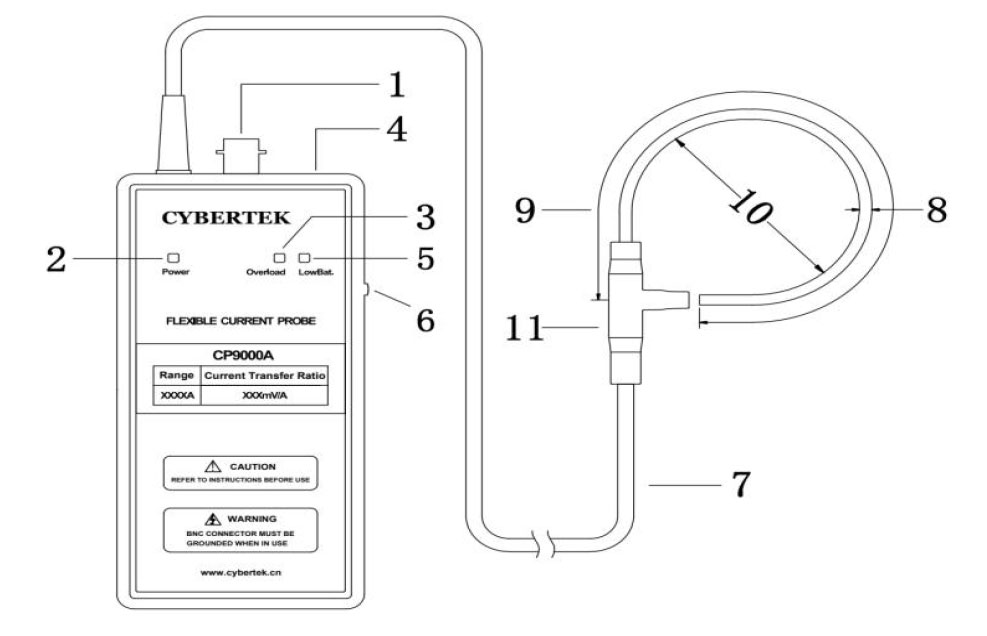

四、知用AC柔性电流探头/罗氏线圈CP9000A系列主体说明

　　1) 信号输出接口：BNC标准接口，通过标配BNC连接线可接任何厂家示波器等

　　2) 电源指示灯：通电后，该指示灯亮为绿色

　　3) 过载指示灯：被测电流过载后，蜂鸣器响，且该指示灯亮为红色

　　4) USB 5V供电接口：标准USB(B型)接口，标配USB供电连接线

　　5) 低电池报警指示灯：电池电压低后，该指示灯亮为红色，提示更换电池

　　6) 电源开关：控制电源开和关

　　7) 连接线：标准为2米，可根据用户需求定制

　　8) 探头感应环本体线径：典型值：D3.5mm和D4.5mm

　　9) 柔性探头周长：典型值：200mm，可定制

　　10) 柔性探头直径(最小处)：55mm

　　11) 电流探头方向：表示电流以所示方向流过时，输出为正，否则输出为负

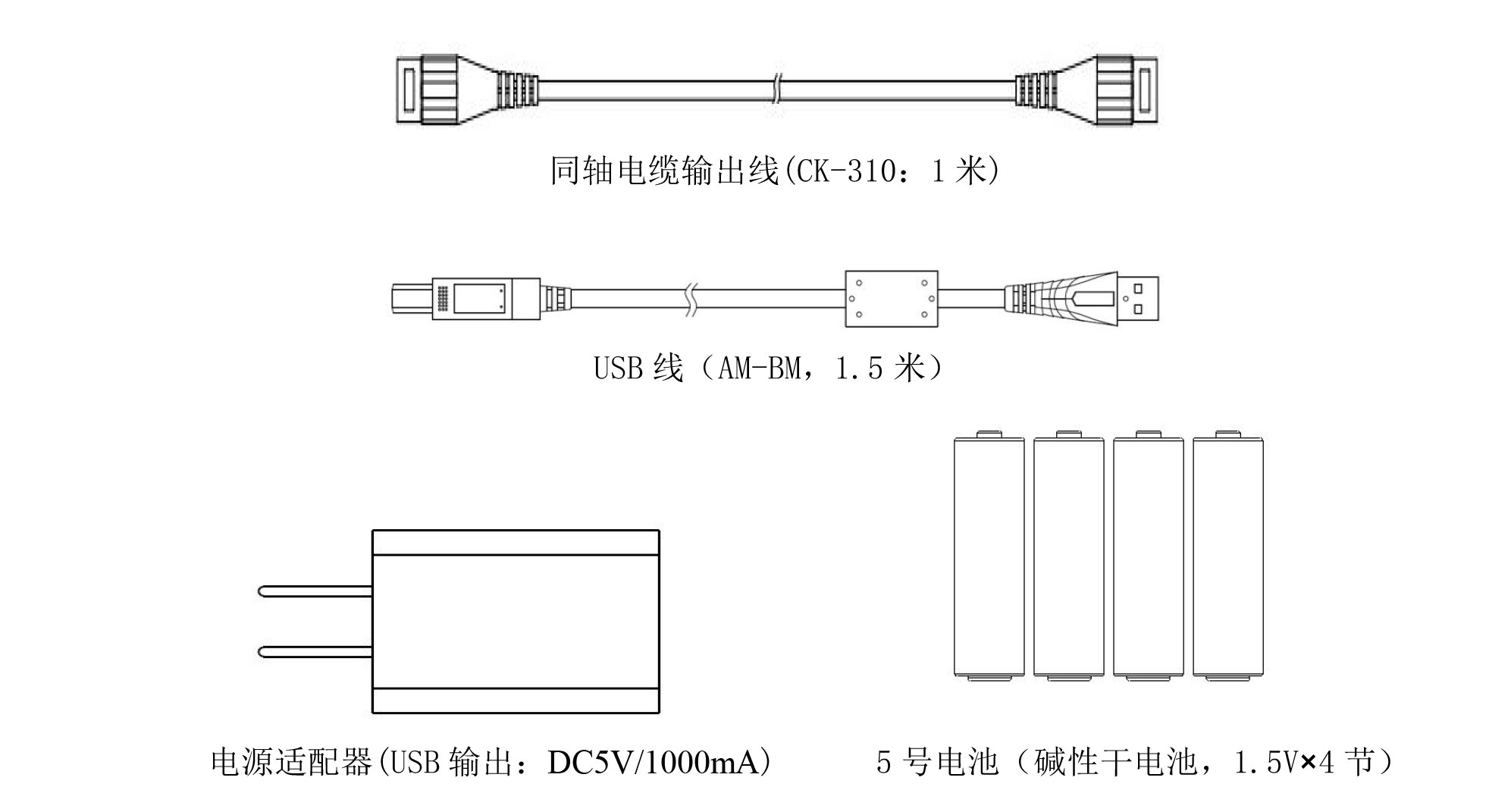

五、知用AC柔性电流探头/罗氏线圈CP9000A系列附件说明

六、知用AC柔性电流探头/罗氏线圈CP9000A系列测量时注意事项

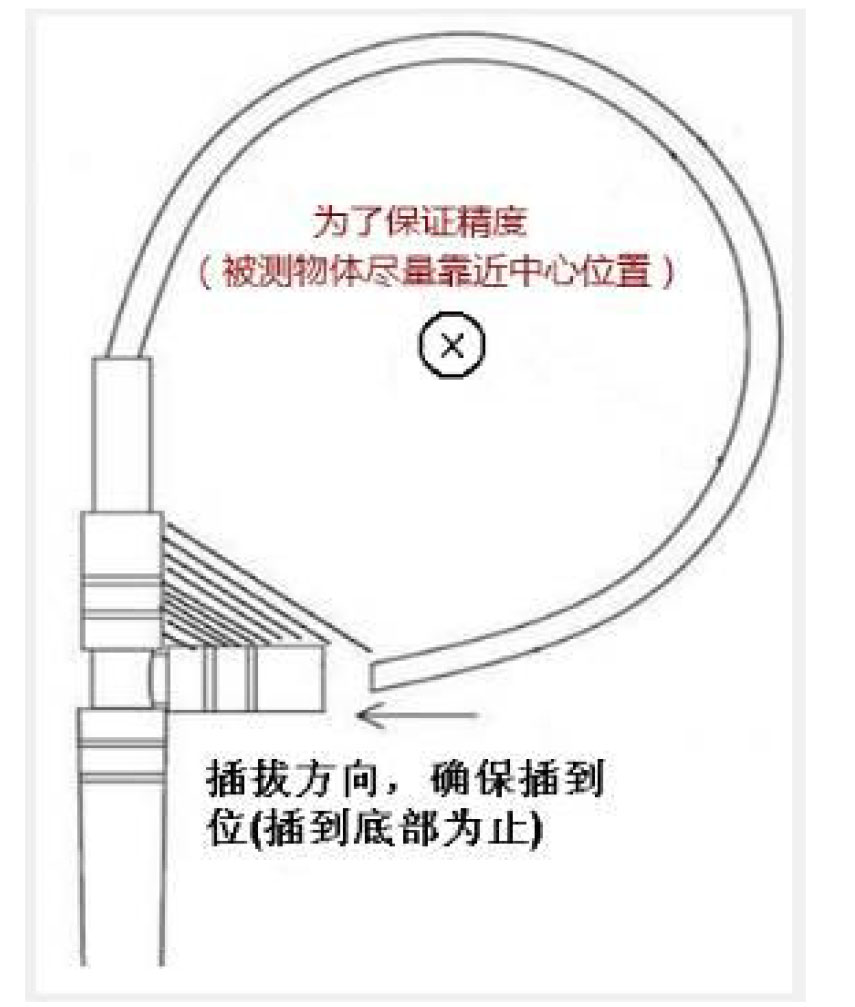

　　1) 为保证测量精度，测量时被测导线应穿过探头环中心位置。

　　2) 感应环交界处误差最大，如下图阴影区域，测量误差最大，被测导线应尽量避免该区域。

       3) 测量时确保探头环插到位(插到底部为止)，否则影响测量精度。

　　4) 测量被测信号时，若附近有强烈磁场干扰源(如多圈线圈组成的磁场辐射源)，应尽可能远离，否则会引起测量误差。

　　5) 测量被测信号时，探头应尽量远离高速变化的高压信号干扰源(如100V/us 以上信号)或者频率达到MHz级别以上的干扰源，否则会引起测量误差。

　　6) 判断周围是否有很强干扰源，可以使用如下方法：探头环放在被测导线周围，未夹住导线，测量周围干扰信号强度。

　    　注：图中阴影区域误差最大，被测导线应尽量避免该区域
