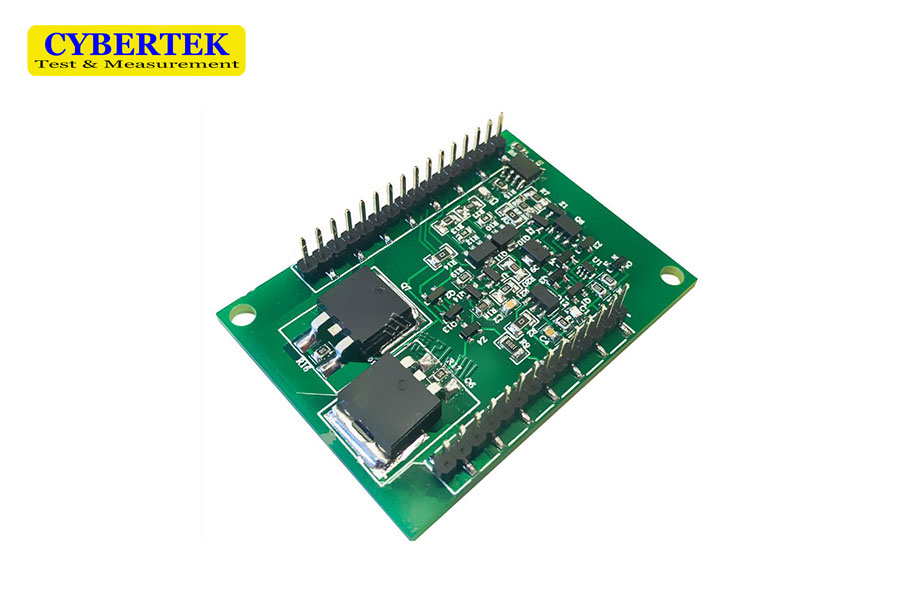

功率放大器模块PAM06

一、功率放大器模块PAM06概述

　　PAM06是一种低成本高性能的功率运算放大器，可在许多工业应用中提供经济高效的解决方案。PAM06最高可承受±100V的供电电压，具有40kHz的功率带宽和125W的功率耗散能力，同时PAM06提供四线制电流检测和外部补偿功能，用户可根据需求来选择限流电阻和外部补偿的大小。

二、功率放大器模块PAM06应用范围

　　◆ 喷墨打印机头的驱动器

　　◆ 压电换能器的驱动器

　　◆ 工业仪器仪表

　　◆ 电机驱动

　　◆ 磁场激励

　　◆ 可编程电源

　　◆ 工业音响

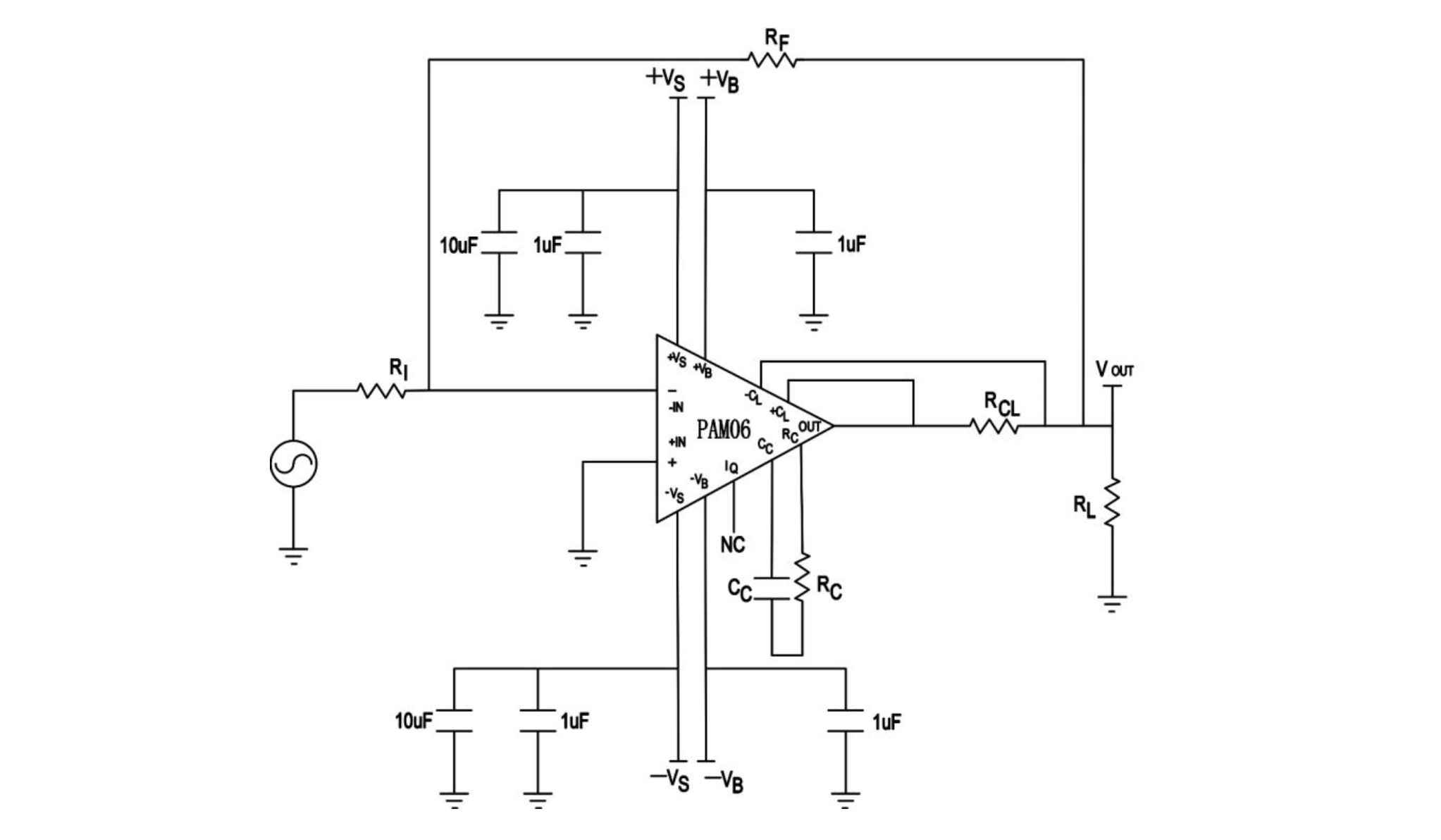

三、功率放大器模块PAM06典型外部连接

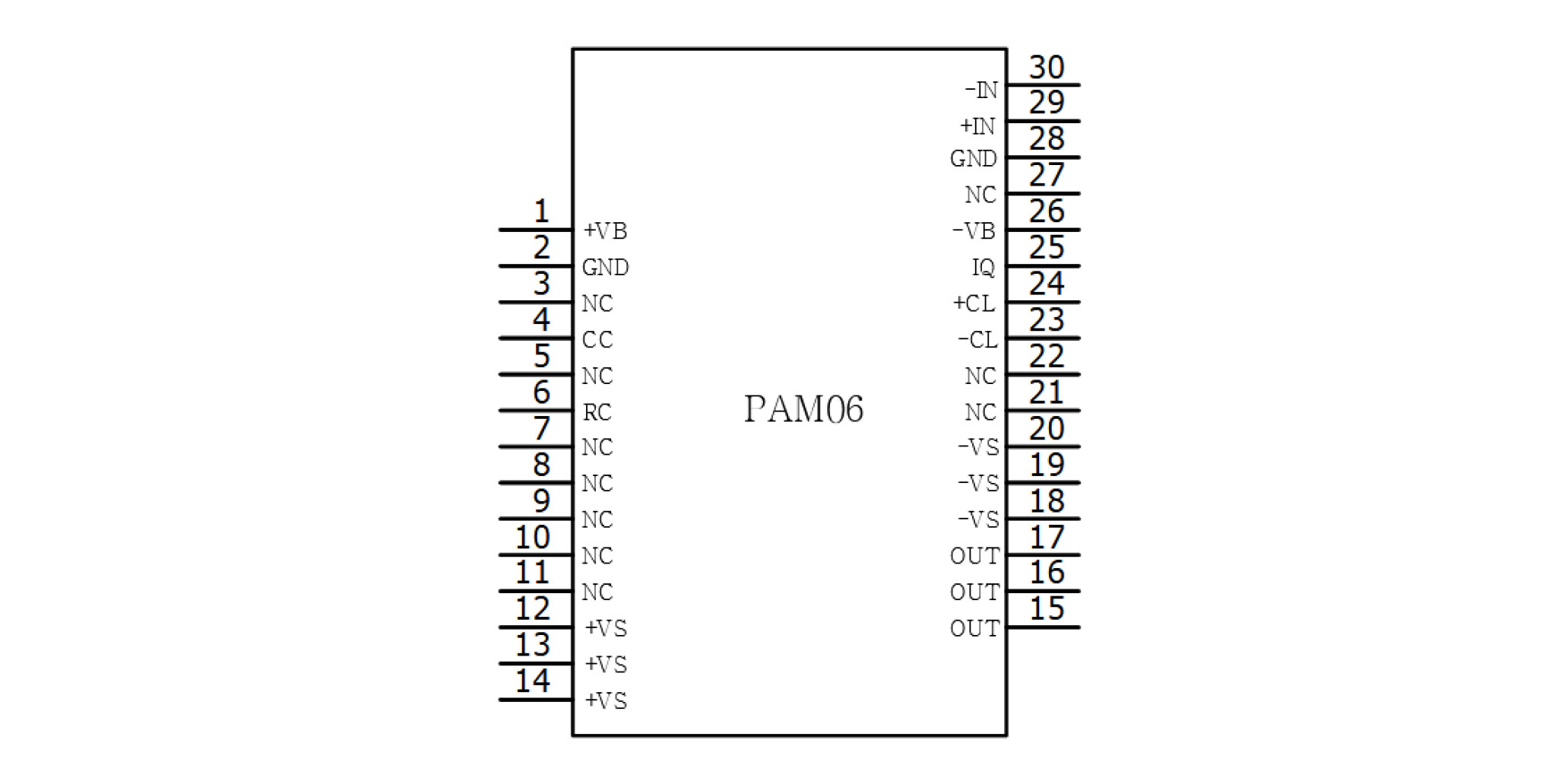

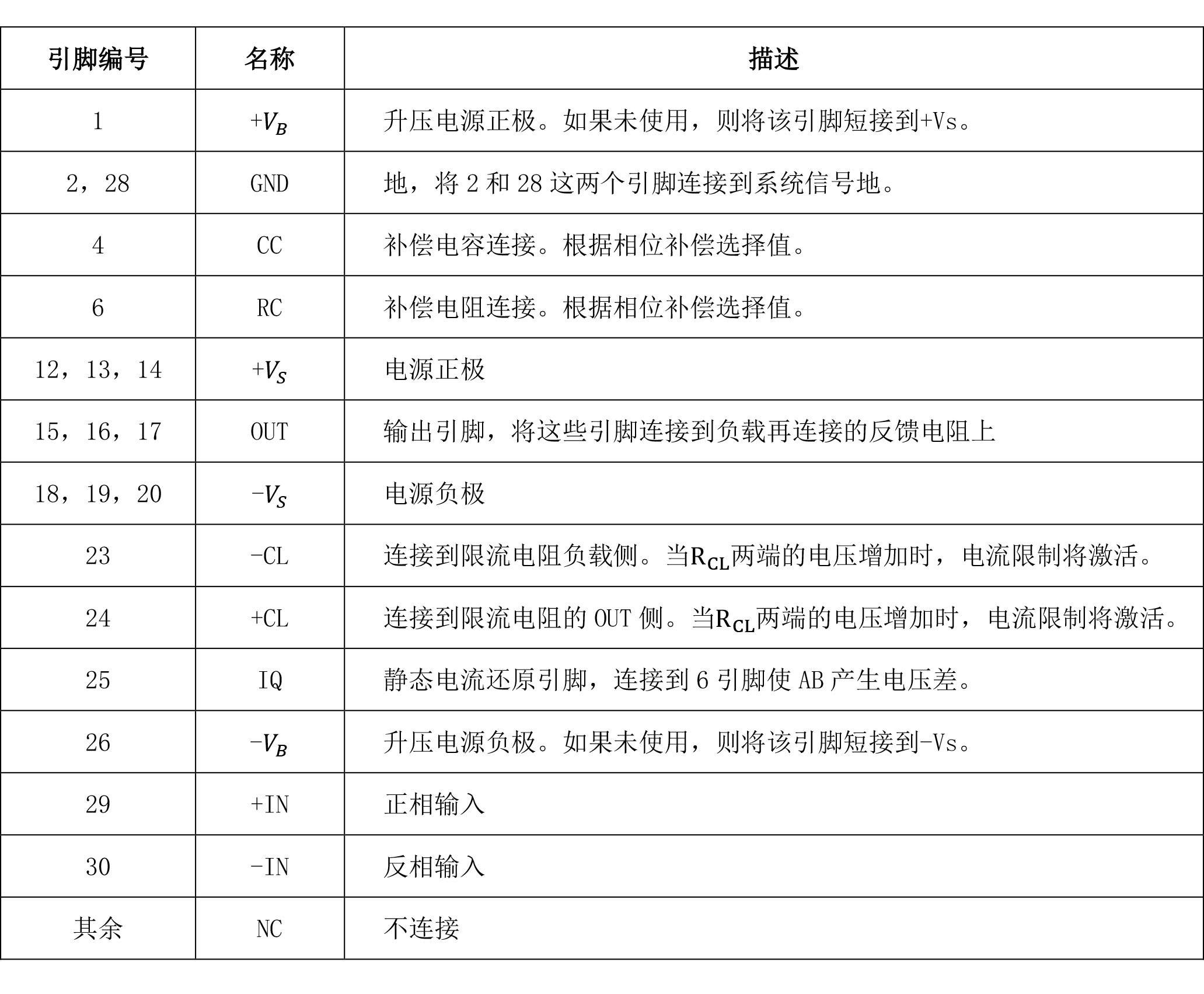

四、功率放大器模块PAM06外部引脚及描述

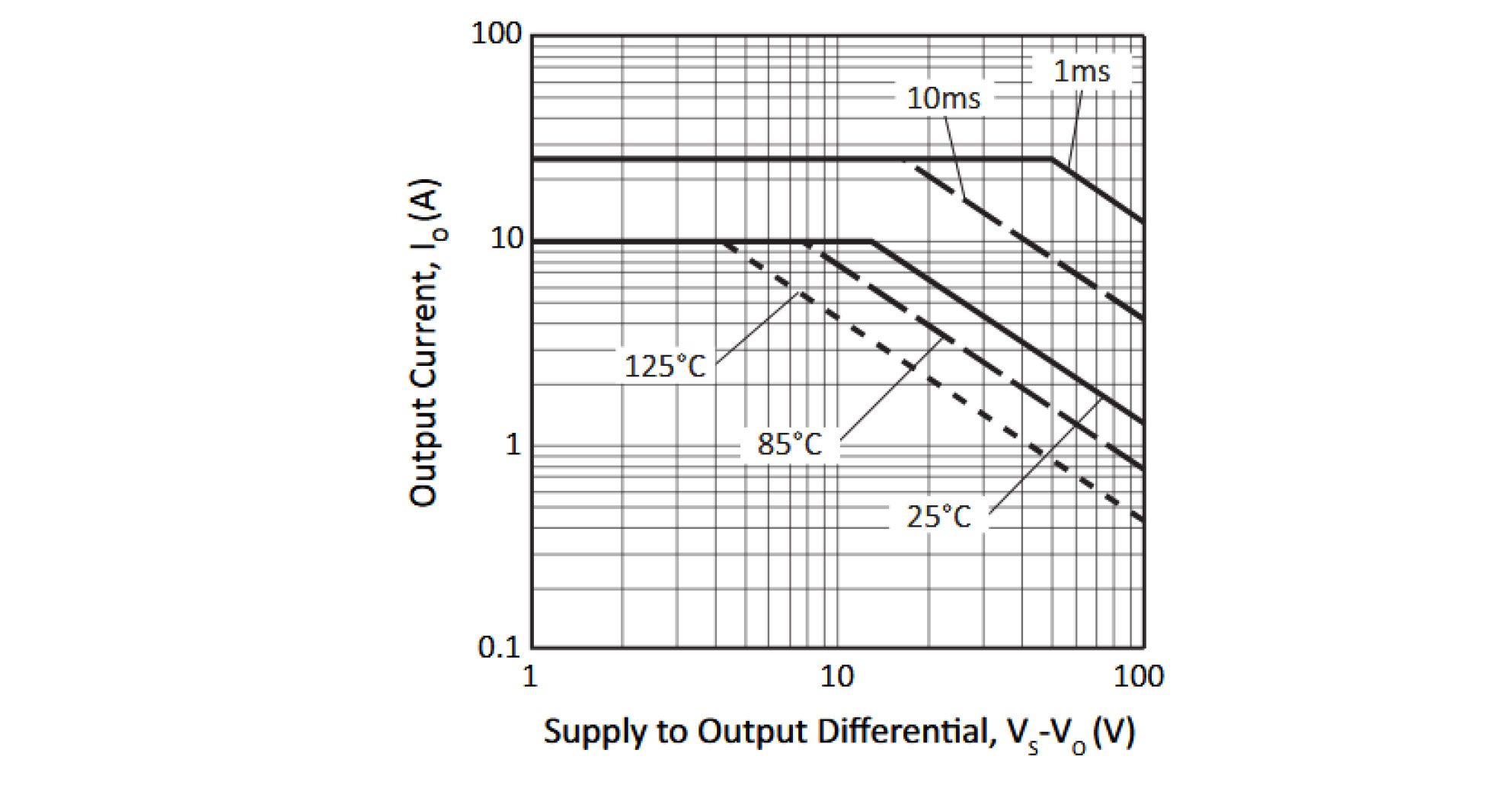

五、功率放大器模块PAM06安全工作区域

　　PAM06的MOSFET输出不受BJT的二次击穿考虑的限制。但是，安全工作区域需要考虑温度因素和电流处理能力。

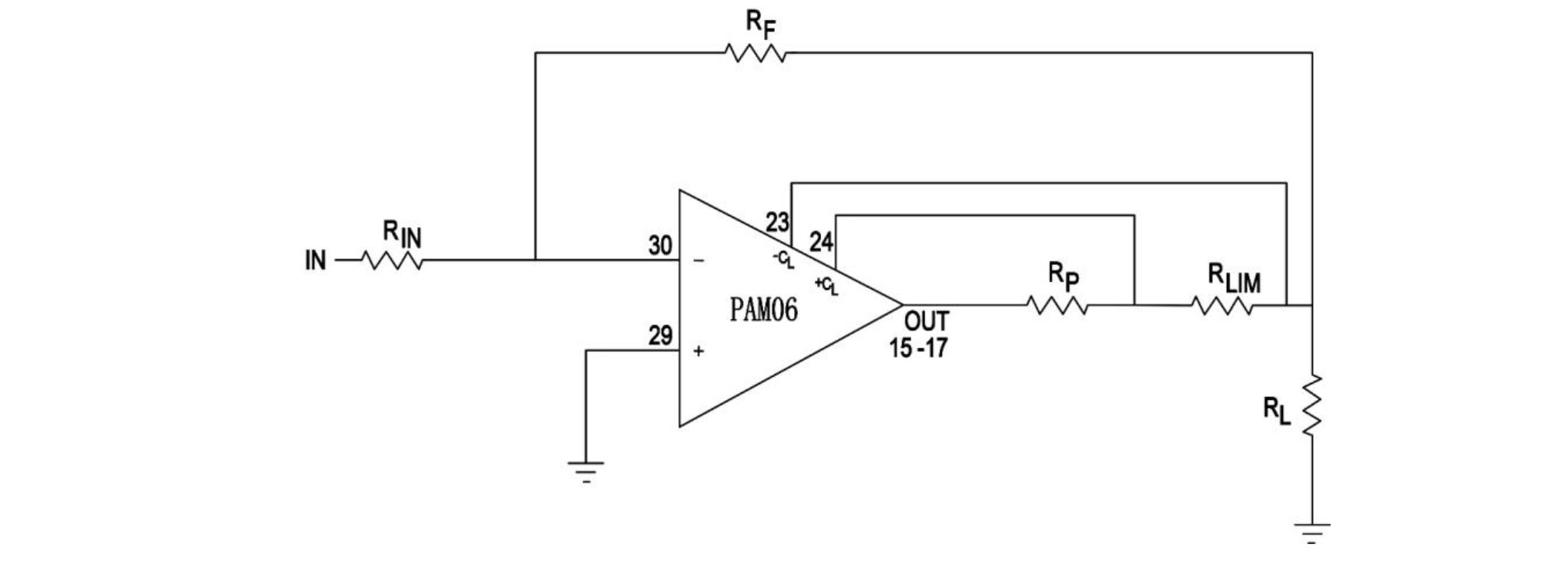

六、功率放大器模块PAM06电流限制

　　PAM06可以接成输出电流保护模式。两个限流检测线-CL、+CL分别接在电阻的低电位和高电位端，不可接反。限流值可按如下方式计算。

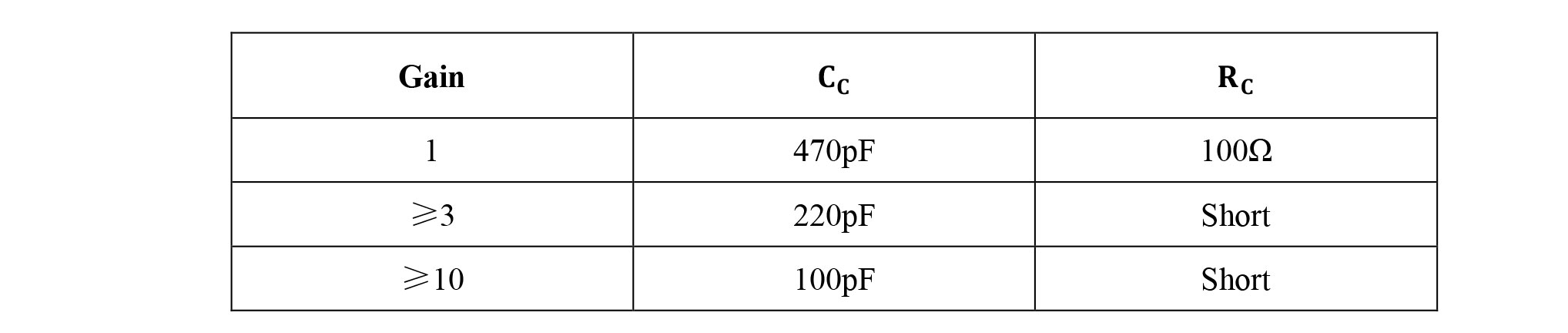

七、功率放大器模块PAM06补偿

　　Cc和Rc为外部补偿器件，根据所选择增益的大小，选择合适的电容和电阻值。

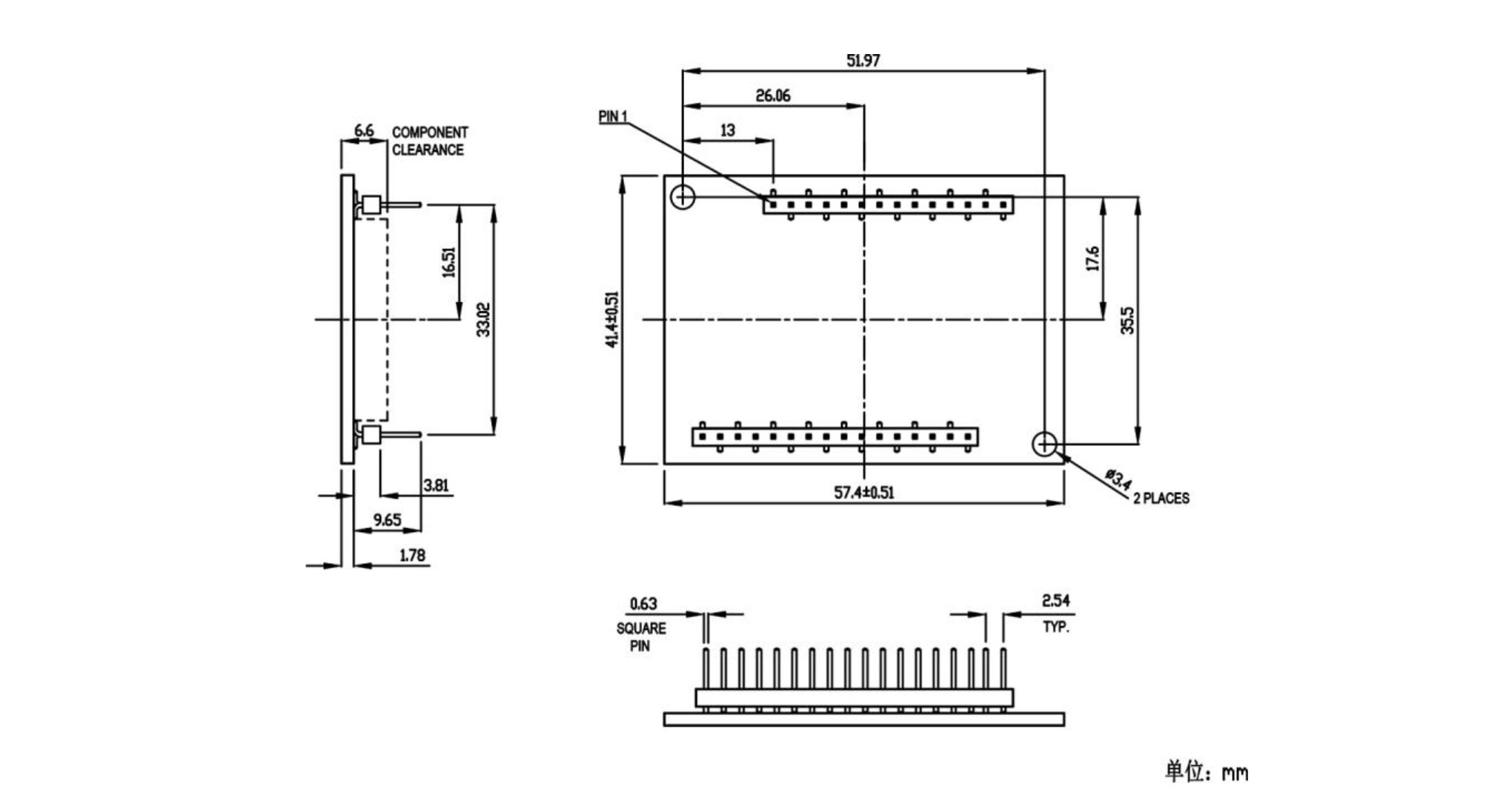

八、功率放大器模块PAM06机械尺寸
