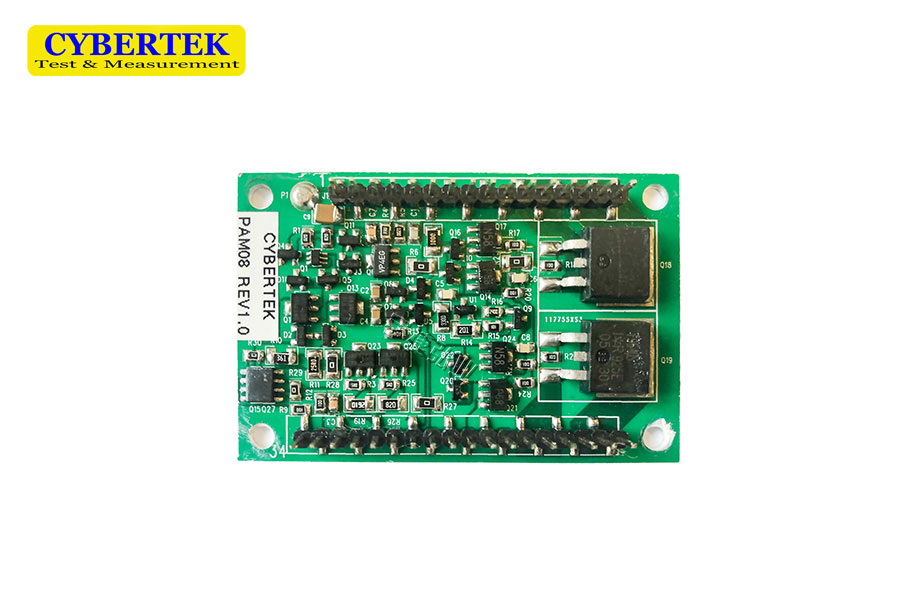

功率放大器模块PAM08

一、功率放大器模块PAM08概述

　　PAM08是一种低成本高性能的功率运算放大器，可在许多工业应用中提供经济高效的解决方案。PAM08最高可承受200V的供电电压，最大可输出10A电流，具有300kHz的功率带宽和100W耗散能力，而面积仅为4平方英寸；同时PAM08提供多种功能，用户可以根据需求自主选择，譬如四线电流限制检测和外部补偿功能等。

二、功率放大器模块PAM08应用范围

　　◆ 喷墨打印机头的驱动器

　　◆ 压电换能器的驱动器

　　◆ 工业仪器仪表

　　◆ 电机驱动

　　◆ 磁场激励

　　◆ 可编程电源

　　◆ 工业音响

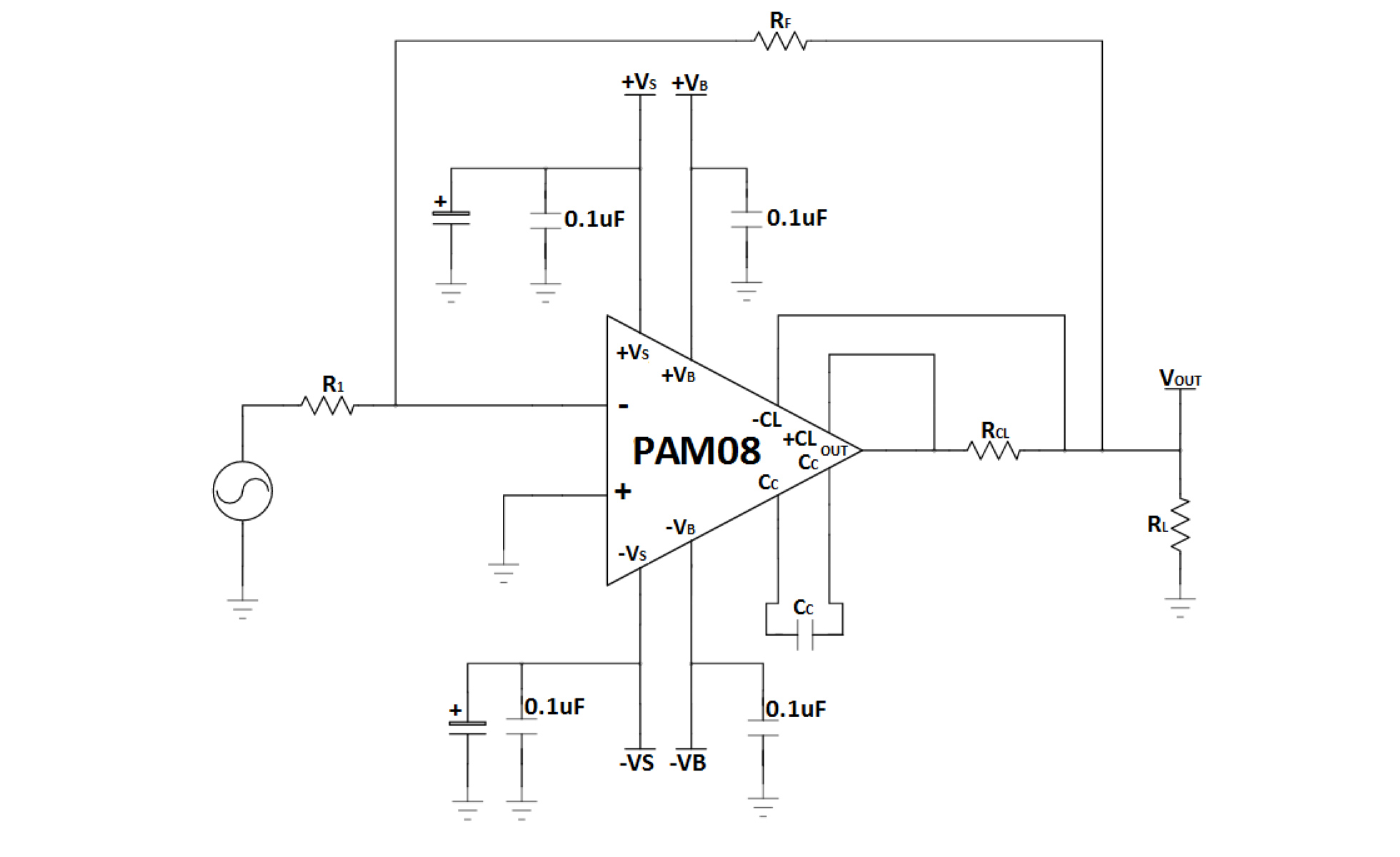

三、功率放大器模块PAM08典型外部连接

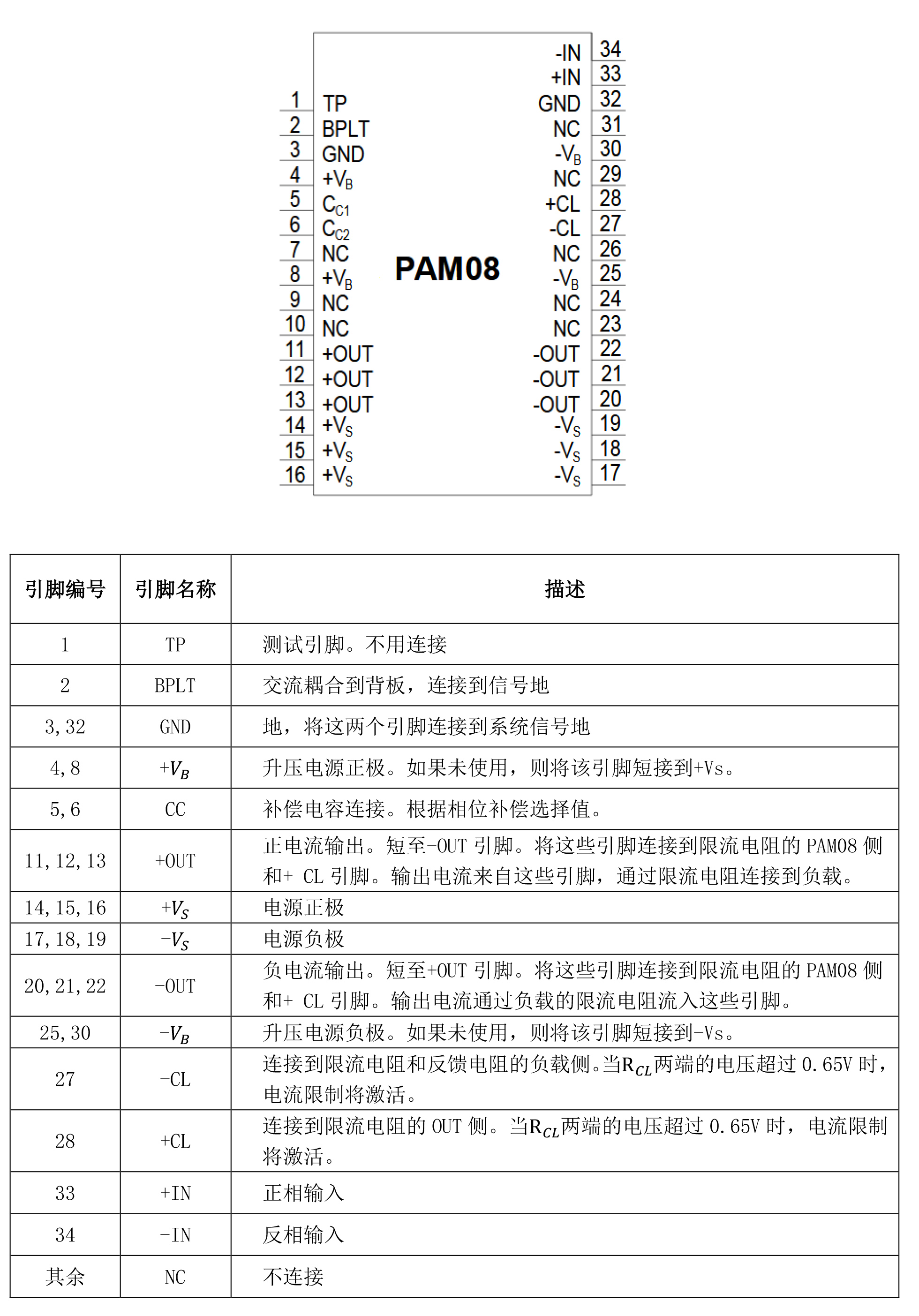

四、功率放大器模块PAM08外部引脚及描述

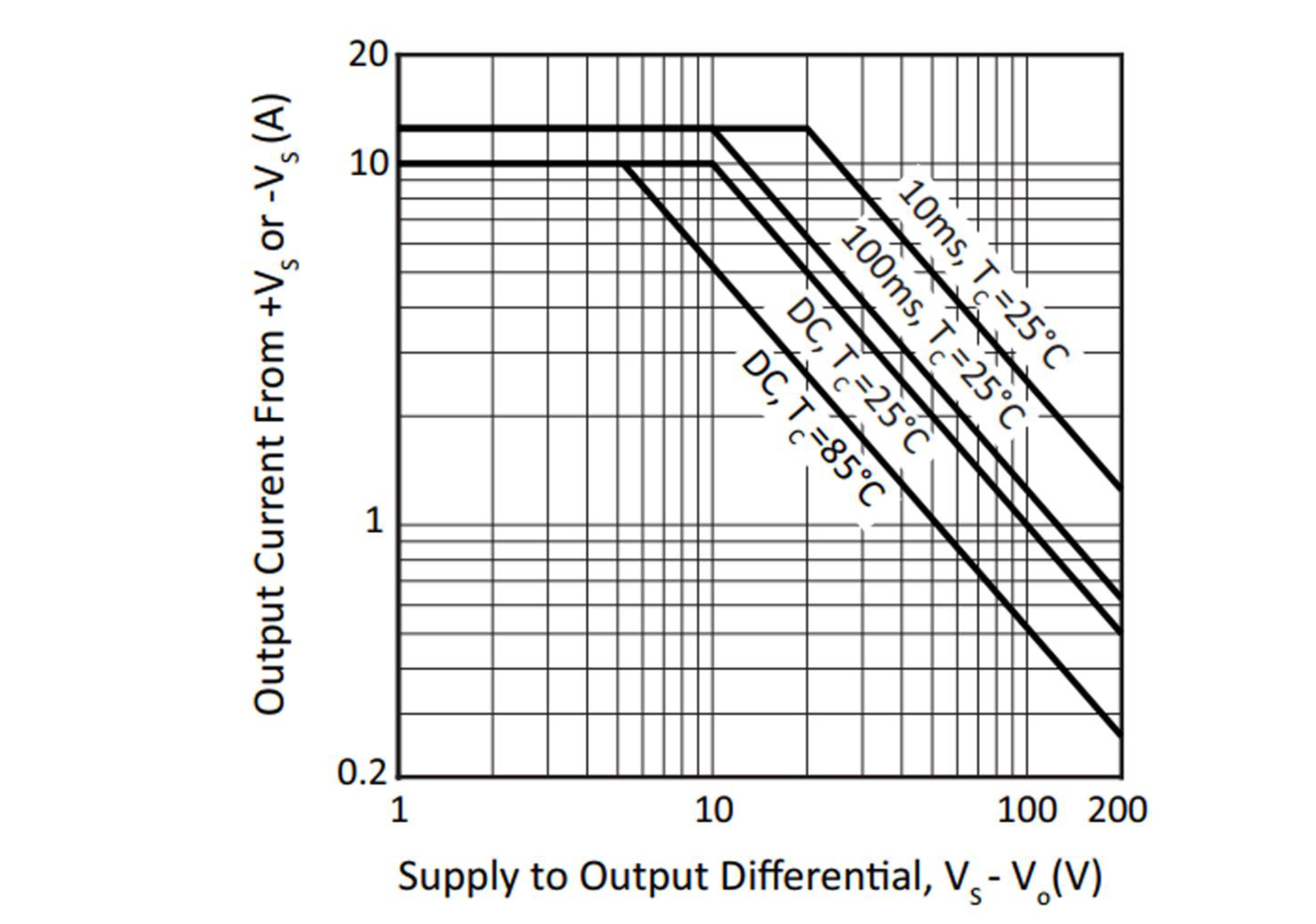

五、功率放大器模块PAM08安全工作区域

　　PAM08的MOSFET输出不受BJT的二次击穿考虑的限制。但是，安全工作区域需要考虑温度因素和电流处理能力。

六、功率放大器模块PAM08接地引脚和基板接地

　　PAM08有两个接地引脚(引脚3,32)。这些引脚为PAM08的小信号部分的内部电容旁路提供了回路。两个接地引脚在基板上没有连接在一起，所以这两个引脚都需要连接到系统信号地。

　　PAM08的基板是单层铝基板，需要连接到信号地。这样通过一个1uF电容把交流地与信号地连上，将引脚2(背板)连接到信号地。

七、功率放大器模块PAM08相位补偿

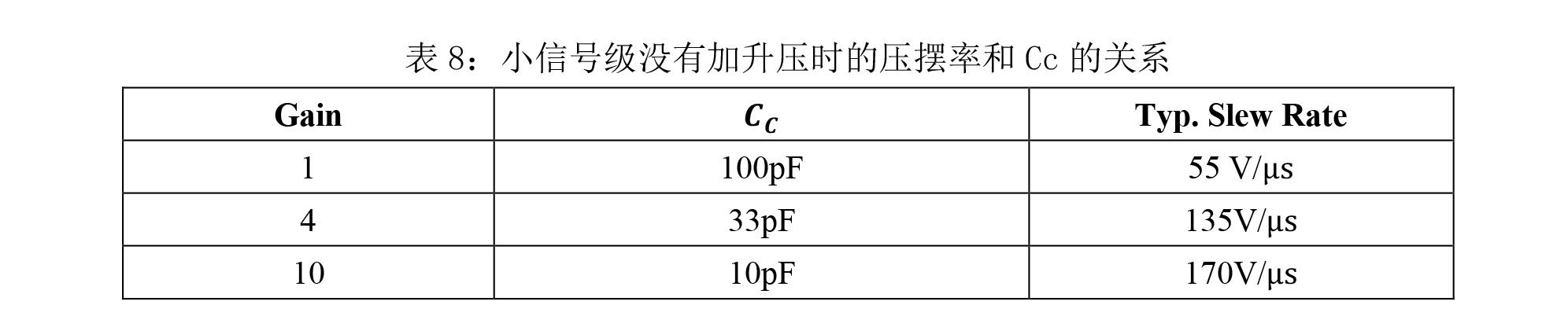

       外部补偿电容C连接在引脚5和6之间。可以通过任何大于100pF的电容值，实现单个增益稳定性，最小相位裕度为45度。

八、功率放大器模块PAM08电源旁路

　　防止PAM08输出级出现局部寄生振荡，旁路电容必须尽量靠近到电源端子+Vs和-Vs。使用至少10uF或更大的电解电容，以及旁路电容要使用高品质的陶瓷电容(X7R)。在大多数应用中，电源端子+V_B和-V_B将分别连接到+Vs和-Vs上。

九、功率放大器模块PAM08电流限制

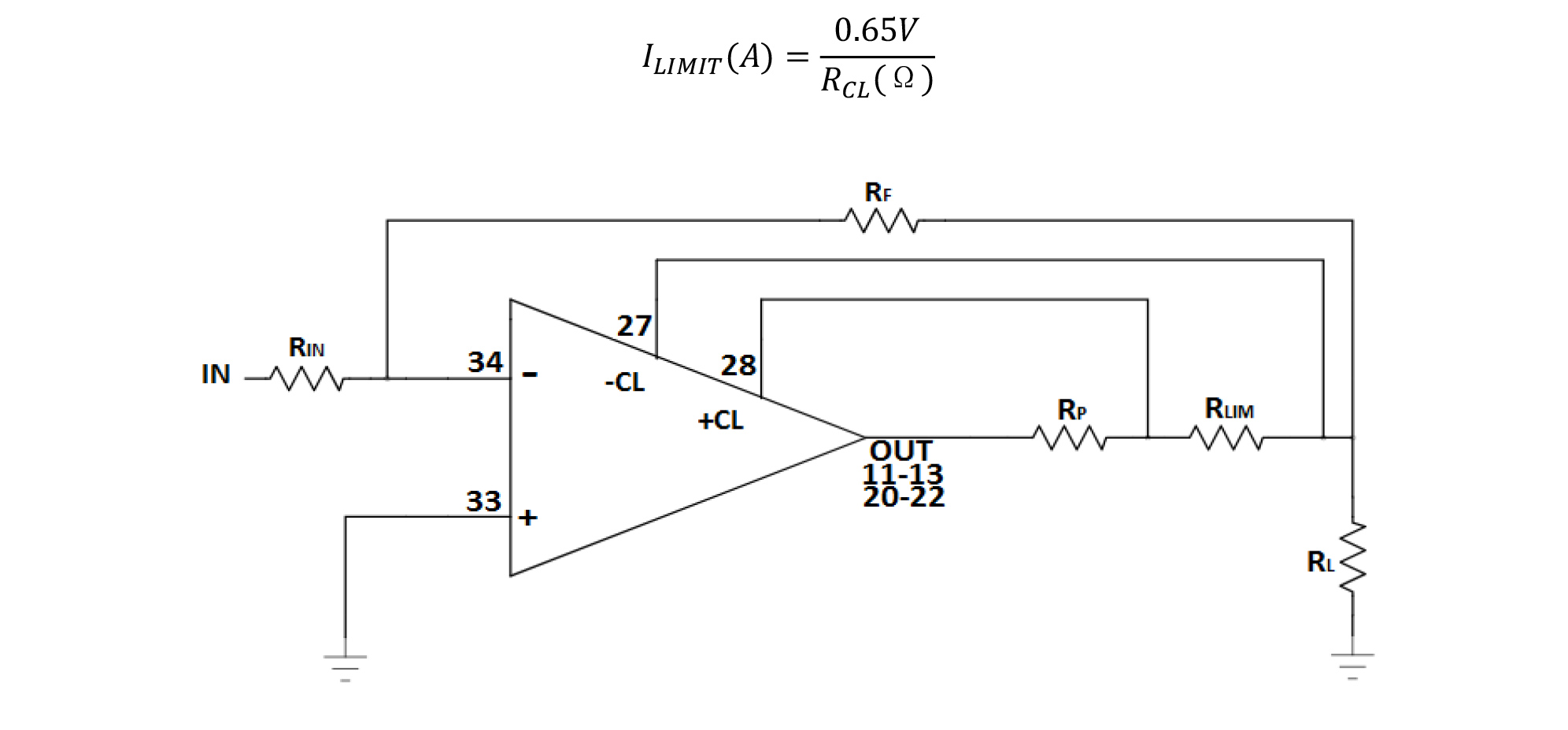

　　PAM08可以接成输出电流保护模式。两个限流检测线-CL、+CL分别接在电阻的低电位和高电位端，不可接反。限流值可按如下方式计算。

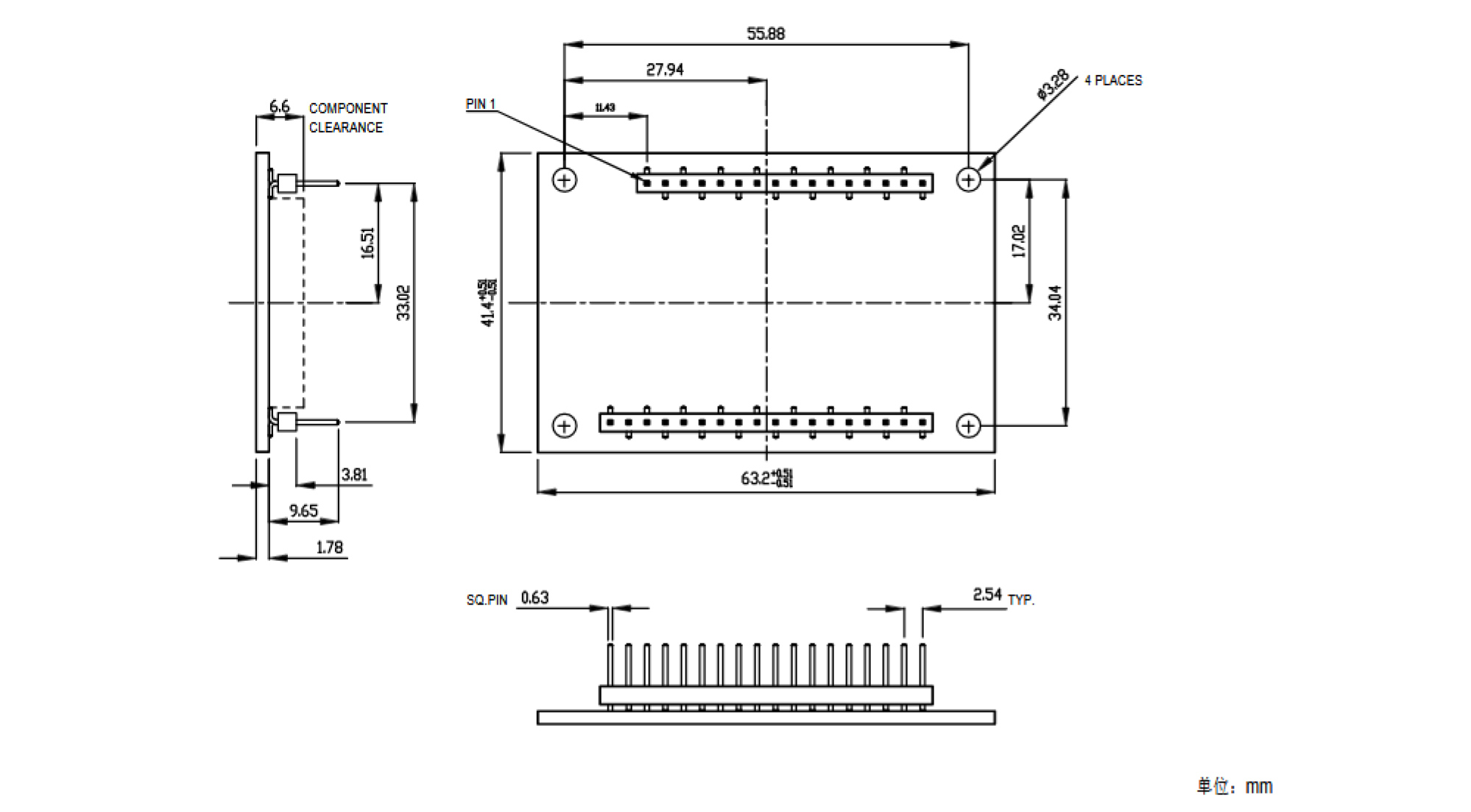

十、功率放大器模块PAM08机械尺寸
