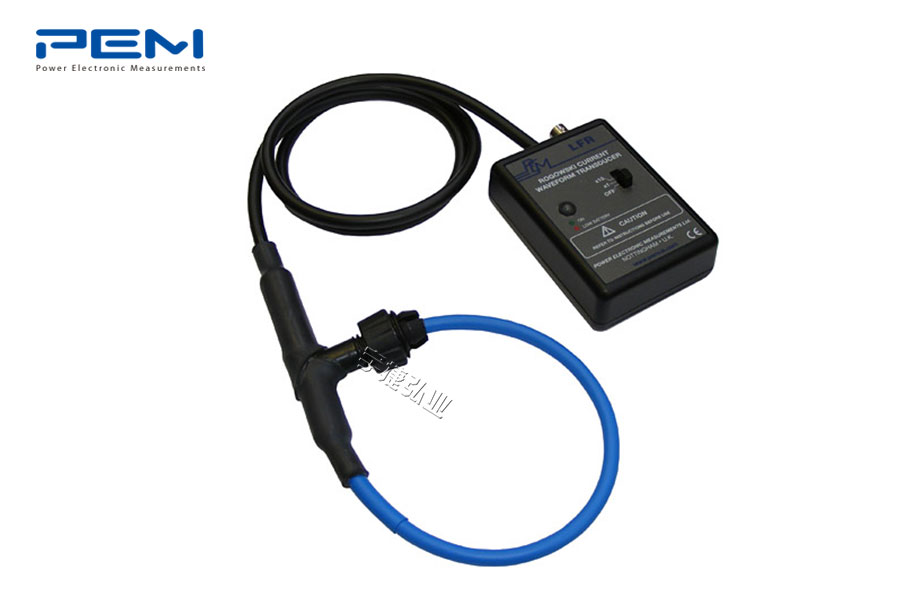

PEM罗氏线圈LFR系列

一、PEM罗氏线圈LFR系列概述

　　PEM罗氏线圈LFR系列是电能质量应用的理想选择。它具有小的，可预测的相位误差，用于45/65Hz的功率测量。宽带宽允许精确测量，甚至高于400次谐波。

　　LFR系列与电流幅度非常线性，10:1开关可选电流范围可在宽动态范围内进行测量。

二、PEM罗氏线圈LFR系列产品特点

　　◆ 10: 1开关可选择的电流范围

　　◆ 可追溯校准(包括证书)

　　◆ 薄而环绕的Rogowski线圈，可轻松插入限制访问的电路中

　　◆ 非侵入式：只需几个pH即可加载被测电路

　　◆ 没有磁性材料意味着优异的线性度<0.05%(满量程)

　　◆ 电隔离测量

三、PEM罗氏线圈LFR系列应用

　　◆ 功率(质量)测量

　　LFR具有市场领先的低频性能，经过优化，可在45Hz至20kHz范围内提供最小的相位误差和最低的噪声基底。它可与频率分析仪，数字万用表和示波器一起使用，以执行全面的电能质量审核。即使在导体紧密捆扎或空间受限的情况下，薄而柔韧的线圈也易于安装，因此易于识别电能质量干扰源。

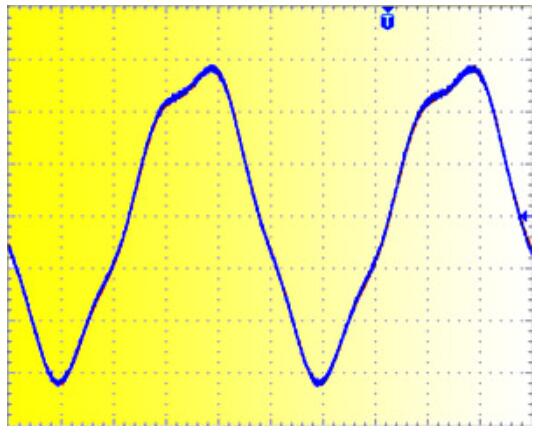

　　每格20A，每格4毫秒0.2级计量CT与LFR

　　每格20A，每格4毫秒

　　0.2级计量CT与LFR

　　LFR具有45Hz至20kHz之间极低的相移，能够以极高的精度测量基频和高达400次谐波。宽带宽允许用户识别和量化一些常见的电源质量问题，包括THD，功率因数和接地电流。高达1MHz的高频(-3dB)带宽足以检测一些瞬态电能质量干扰和噪声，包括电容器组切换和设备浪涌。

　　对于要求更宽带宽的更高要求的电能质量应用，PEM还提供CWTLF范围。

　　◆ 泄漏和接地电流

　　当与数字万用表结合使用时，LFR可用于检测接地和漏电流。柔性线圈易于安装在大型单个和多个导体周围以及导管线槽上。LFR线圈可以提供长达1米的标准长度，并且可以在导体周围进行两匝(对于线圈长度>=仅700毫米)，以使测量加倍并提高SNR比。
