PEM罗氏线圈CWT Mini50HF系列

一、PEM罗氏线圈CWT Mini50HF系列概述

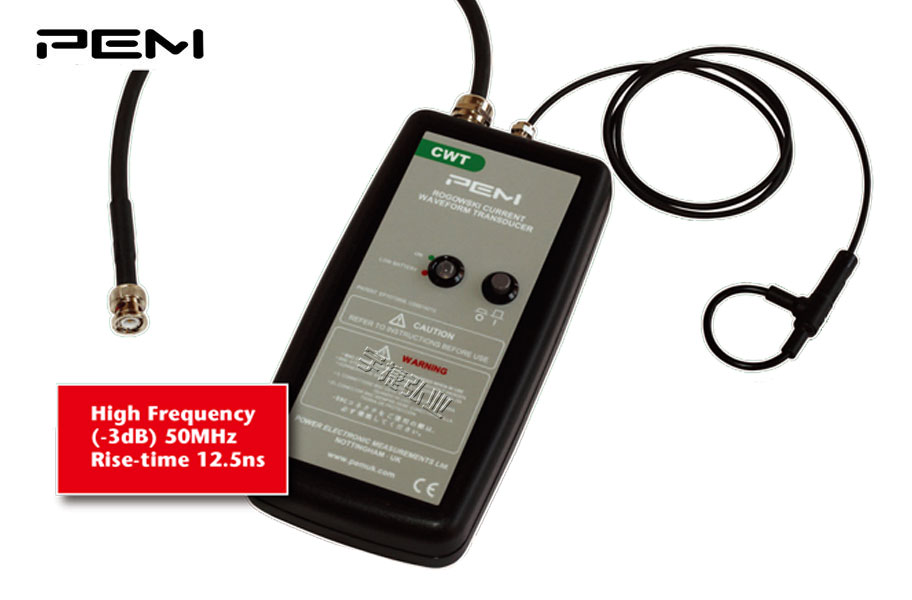

　　PEM CWT Mini50HF是CWT MiniHF系列的特殊版本。

　　CWT Mini50HF针对更快的开关器件(如SiC)进行了优化，具有50MHz的高频(-3dB)带宽和100mm线圈，厚度仅为3.5mm (2kV峰值损坏)。

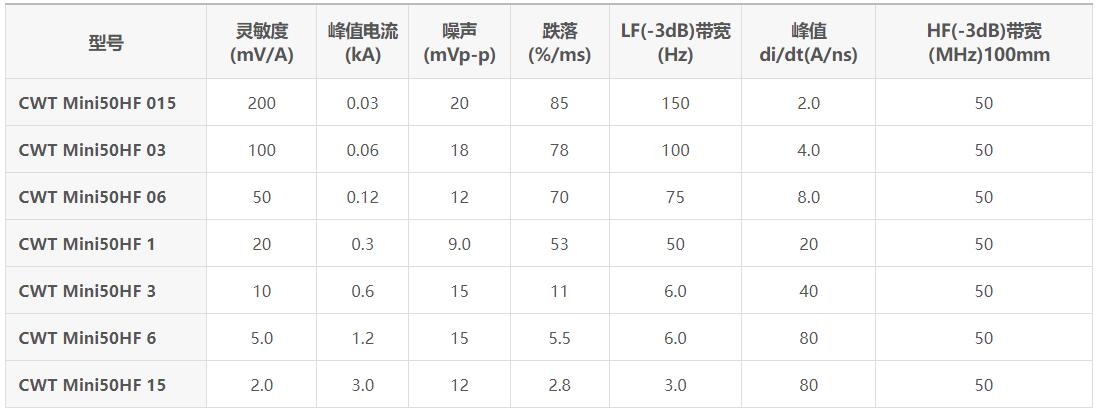

二、PEM罗氏线圈CWT Mini50HF系列主要性能参数

　　◆ 峰值电流：30A - 3kA峰值

　　◆ 输出量：±6.0V(满量程)

　　◆ 高频带宽(-3dB)：50MHz

　　◆ 精度(典型值)：在线圈中心位置最高可达±0.2%

　　◆ 工作温度范围：0℃至+40°℃(积分器)；-40℃至+125℃(线圈+引线)

　　◆ 线圈长度：100mm

　　◆ 线圈绝缘：2kV峰值

　　◆ 线圈线径：3.5mm

　　◆ 引线长度：1m(可定制长度)

　　◆ 供电：AA电池或12V DC电源适配器

三、PEM罗氏线圈CWT Mini50HF系列主要特征

　　◆ 可追溯的校准数据(包括证书)

　　◆ 非接触式测量对被测电路没有影响

　　◆ 没有磁性材料意味着出色的线性度<0.05%读数

　　◆ 完全隔离直流电流，可以测试大直流电流上的小纹波电流

　　◆ 超电流量程不会损坏
