PEM罗氏线圈CWT Mini/CWT MiniHF系列

品牌
英国PEM

型号
CWT Mini/CWT MiniHF系列

◆ 峰值电流：30A - 120kA峰值电流

◆ 输出：±6.0V（满量程）

◆ 带宽(3dB)：30MHz

◆ 精度(典型值)：在线圈中心位置最高可达±0.2%

欢迎垂询：137 5117 6688（微信同号）QQ138235948

分享到：
CWT Mini/CWT MiniHF系列

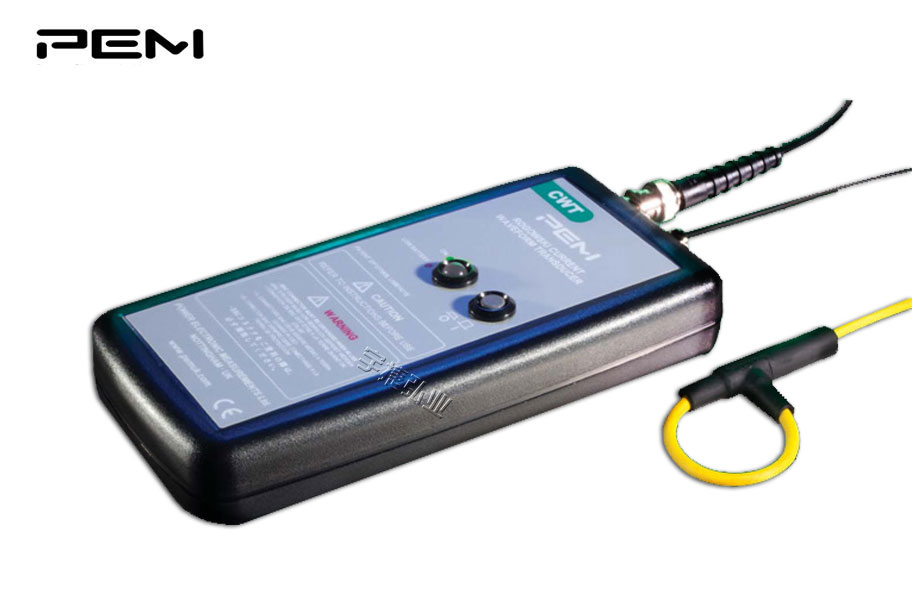

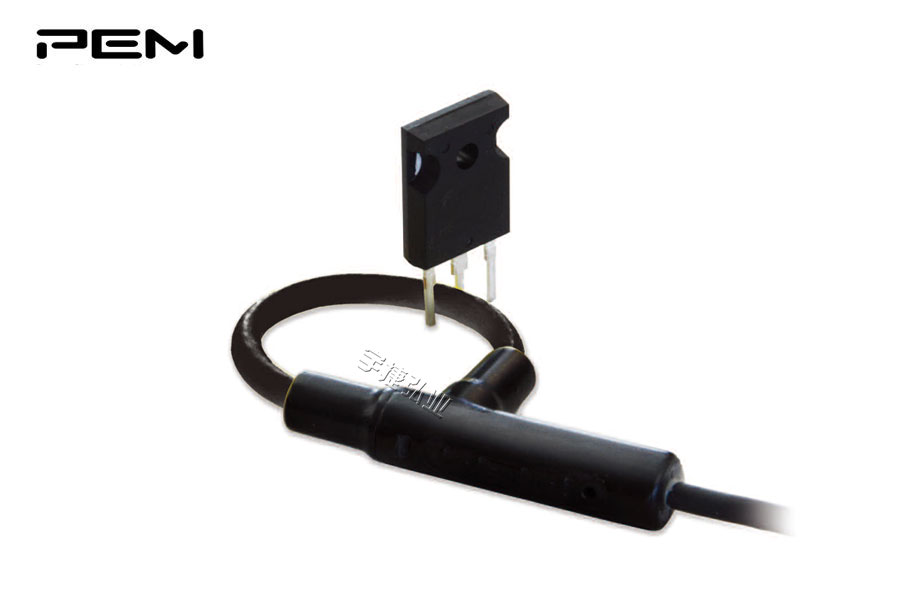

一、PEM罗氏线圈CWT Mini/CWT MiniHF系列概述

　　PEM CWT Mini和MiniHF是较先进的mini型罗氏线圈，CWT Mini系列罗氏电流线圈，具有较小的外形尺寸和几乎为零的插入阻抗。

二、PEM罗氏线圈CWT Mini/CWT MiniHF系列主要性能参数

　　◆ 峰值电流：30A - 120kA峰值电流

　　◆ 输出：±6.0V（满量程）

　　◆ 带宽(3dB)：30MHz

　　◆ 精度(典型值)：在线圈中心位置最高可达±0.2%

　　◆ 工作温度范围：0℃至+ 40℃（积分器）；-40℃至+ 125℃（CWT MiniHF线圈）；-20℃至+ 100℃（CWT Mini线圈）

　　◆ 线圈长度：100或200mm（可定制长度）

　　◆ 线圈绝缘：2kV峰值（3.5mm线径）；5kV峰值（4.5mm线径）

　　◆ 引线长度：1m，2.5m或4m（可定制长度）

　　◆ 供电：AA电池、12V DC电源适配器

三、PEM罗氏线圈CWT Mini/CWT MiniHF系列主要特征

　　◆ 可追溯的校准数据（包括证书）

　　◆ 非接触式测量对被测电路没有影响

　　◆ 没有磁性材料意味着出色的线性度<0.05%读数

　　◆ 完全隔离直流电流，可以测试大直流电流上的小纹波电流

　　◆ 高达5kV长时间耐压（CWT Mini 3.5mm线径的为2kV耐压）

　　◆ 超电流量程不会损坏

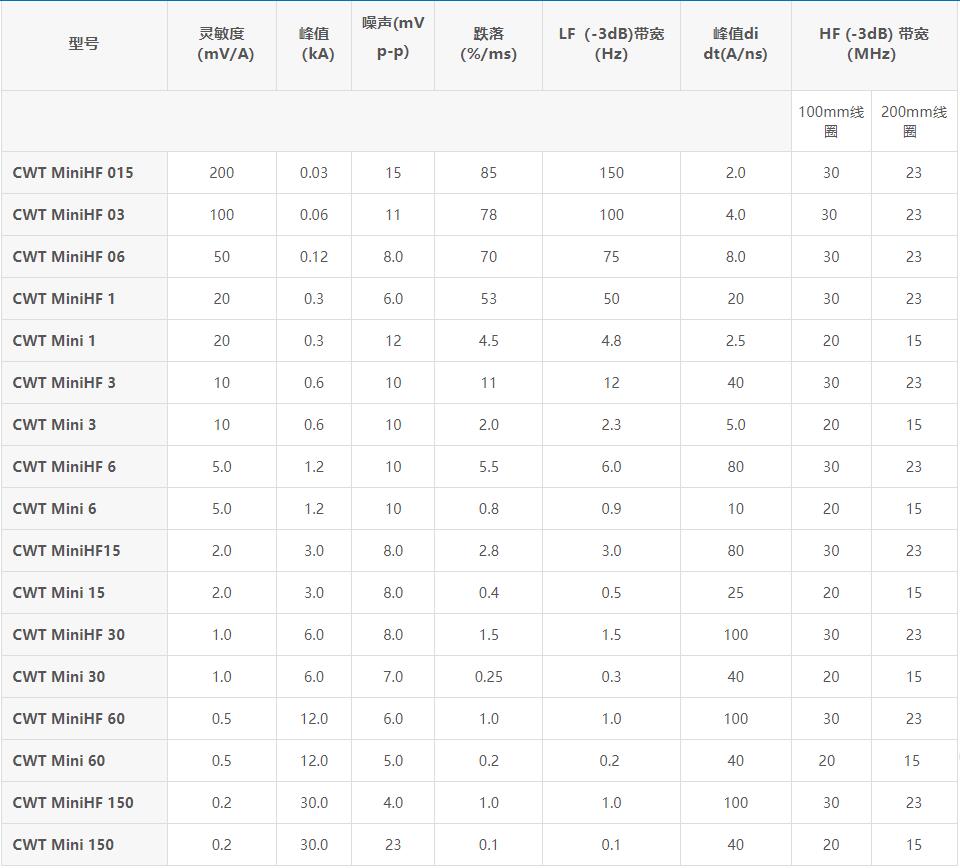

PEM罗氏线圈CWT Mini/CWT MiniHF系列规格参数

PEM罗氏线圈CWT Mini/CWT MiniHF系列规格参数宇捷弘业



PEM罗氏线圈CWT Mini/CWT MiniHF系列订购信息（欢迎来电详询137 5117 6688 微信同号，专业技术人员为您匹配最适合您需求的产品）

◆CWT MiniHF 015：峰值电流0.03kA，LF(-3dB)带宽150Hz，HF(-3dB)带宽30MHz(100mm线圈)/23MHz(200mm线圈)

◆CWT MiniHF 03：峰值电流0.06kA，LF(-3dB)带宽100Hz，HF(-3dB)带宽30MHz(100mm线圈)/23MHz(200mm线圈)

◆CWT MiniHF 06：峰值电流0.12kA，LF(-3dB)带宽75Hz，HF(-3dB)带宽30MHz(100mm线圈)/23MHz(200mm线圈)

◆CWT MiniHF 1：峰值电流0.3kA，LF(-3dB)带宽50Hz，HF(-3dB)带宽30MHz(100mm线圈)/23MHz(200mm线圈)

◆CWT Mini 1：峰值电流0.3kA，LF(-3dB)带宽4.8Hz，HF(-3dB)带宽20MHz(100mm线圈)/15MHz(200mm线圈)

◆CWT MiniHF 3：峰值电流0.6kA，LF(-3dB)带宽12Hz，HF(-3dB)带宽30MHz(100mm线圈)/23MHz(200mm线圈)

◆CWT Mini 3：峰值电流0.6kA，LF(-3dB)带宽2.3Hz，HF(-3dB)带宽20MHz(100mm线圈)/15MHz(200mm线圈)

◆CWT MiniHF 6：峰值电流1.2kA，LF(-3dB)带宽6.0Hz，HF(-3dB)带宽30MHz(100mm线圈)/23MHz(200mm线圈)

◆CWT Mini 6：峰值电流1.2kA，LF(-3dB)带宽0.9Hz，HF(-3dB)带宽20MHz(100mm线圈)/15MHz(200mm线圈)

◆CWT MiniHF 15：峰值电流3.0kA，LF(-3dB)带宽3.0Hz，HF(-3dB)带宽30MHz(100mm线圈)/23MHz(200mm线圈)

◆CWT Mini 15：峰值电流3.0kA，LF(-3dB)带宽0.5Hz，HF(-3dB)带宽20MHz(100mm线圈)/15MHz(200mm线圈)

◆CWT MiniHF 30：峰值电流6.0kA，LF(-3dB)带宽100Hz，HF(-3dB)带宽30MHz(100mm线圈)/23MHz(200mm线圈)

◆CWT Mini 30：峰值电流6.0kA，LF(-3dB)带宽40Hz，HF(-3dB)带宽20MHz(100mm线圈)/15MHz(200mm线圈)

◆CWT MiniHF 60：峰值电流12kA，LF(-3dB)带宽1.0Hz，HF(-3dB)带宽30MHz(100mm线圈)/23MHz(200mm线圈)

◆CWT Mini 60：峰值电流12kA，LF(-3dB)带宽0.2Hz，HF(-3dB)带宽20MHz(100mm线圈)/15MHz(200mm线圈)

◆CWT MiniHF 150：峰值电流30kA，LF(-3dB)带宽1.0Hz，HF(-3dB)带宽30MHz(100mm线圈)/23MHz(200mm线圈)

◆CWT Mini 150：峰值电流30kA，LF(-3dB)带宽0.1Hz，HF(-3dB)带宽20MHz(100mm线圈)/15MHz(200mm线圈)
