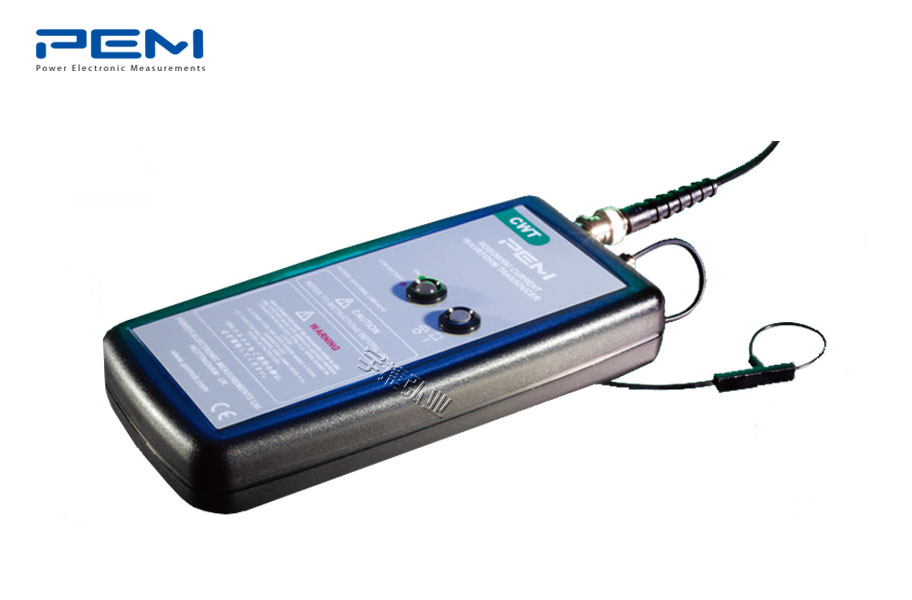

PEM罗氏线圈CWT Ultra Mini系列
◆ 峰值电流：30A - 6kA峰值
◆ 输出量：±6.0V(满量程)
◆ 高频带宽(-3dB) ：30MHz
◆ 精度(典型值)：在线圈中心位置最高可达±0.2%
欢迎垂询：137 5117 6688（微信同号）QQ138235948
一、PEM罗氏线圈CWT Ultra Mini系列概述
CWT Ultra mini (CWTUM))是目前市场上最小的Rogowski线圈。最大线圈横截面直径为1.7mm，小到足以穿过半导体的管脚。宽带宽高达30MHz (-3dB)和宽温度范围内出色的高频性能使CWT Ultra Mini成为测量电力电子应用中脉冲电流和正弦波形的理想选择。
二、PEM罗氏线圈CWT Ultra Mini系列主要性能参数
◆ 峰值电流：30A - 6kA峰值
◆ 输出量：±6.0V(满量程)
◆ 高频带宽(-3dB) ：30MHz
◆ 精度(典型值)：在线圈中心位置最高可达±0.2%
◆ 工作温度范围：0℃至+40℃(积分器)；-40℃至+125C(线圈+引线)
◆ 线圈长度：80mm(可定制长度)
◆ 线圈绝缘：1.2kV峰值
◆ 线圈线径：1.7mm
◆ 引线长度：1m(可定制长度)
◆ 供电：AA电池或12V DC电源适配器
三、PEM罗氏线圈CWT Ultra Mini系列主要特征
◆ 可追溯的校准数据(包括证书)
◆ 非接触式测量对被测电路没有影响
◆ 没有磁性材料意味着出色的线性度<0.05%读数
◆ 完全隔离直流电流，可以测试大直流电流上的小纹波电流
◆ 超电流量程不会损坏
PEM罗氏线圈CWT Ultra Mini系列规格参数
PEM罗氏线圈CWT Ultra Mini系列订购信息（欢迎来电详询137 5117 6688 微信同号，专业技术人员为您匹配最适合您需求的产品）
◆CWT UM 015：峰值电流30A，LF(-3dB)带宽116Hz，HF(-3dB)带宽30MHz
◆CWT UM 03：峰值电流60A，LF(-3dB)带宽67Hz，HF(-3dB)带宽30MHz
◆CWT UM 06：峰值电流120A，LF(-3dB)带宽34Hz，HF(-3dB)带宽30MHz
◆CWT UM 1：峰值电流300A，LF(-3dB)带宽9.2Hz，HF(-3dB)带宽30MHz
◆CWT UM 3：峰值电流600A，LF(-3dB)带宽6.2Hz，HF(-3dB)带宽30MHz
◆CWT UM 6：峰值电流1200A，LF(-3dB)带宽3.2Hz，HF(-3dB)带宽30MHz
◆CWT UM 15：峰值电流3000A，LF(-3dB)带宽2.0Hz，HF(-3dB)带宽30MHz
◆CWT UM 30：峰值电流6000A，LF(-3dB)带宽2.0Hz，HF(-3dB)带宽30MHz
