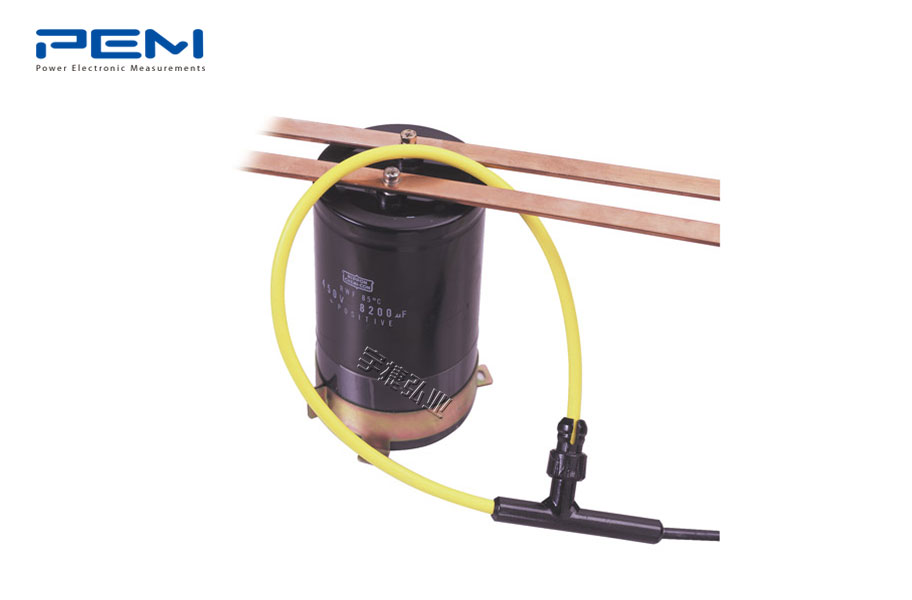

PEM罗氏线圈CWT LF系列
◆ 峰值电流：60A - 600kA峰值
◆ 输出量：±6.0V(满量程)
◆ 高频带宽(-3dB)：6.5MHz
◆ 低频带宽( -3dB)：0.008Hz
◆ 精度 (典型值)：在线圈中心位置最高可达±0.2%
欢迎垂询：137 5117 6688（微信同号）QQ138235948
一、PEM罗氏线圈CWT LF系列概述
CWT LF低频频率系列罗氏线圈，着重扩展了低频测量范围，很好的补充了CWT标准系列在低频测量的空白，与其他CWT系列一样，CWTLF是一种宽带探头，具有MHz范围内的高频带宽。CWTLF拓展的低频范围特别适用于以下测量：更长持续时间的电流脉冲–例如电解电容放电或非对称短路测试。
二、PEM罗氏线圈CWT LF系列主要性能参数
◆ 峰值电流：60A - 600kA峰值
◆ 输出量：±6.0V(满量程)
◆ 高频带宽(-3dB)：6.5MHz
◆ 低频带宽( -3dB)：0.008Hz
◆ 精度 (典型值)：在线圈中心位置最高可达±0.2%
◆ 工作温度范围：0℃至+40℃(积分器)；-20℃至+100℃ (线圈+引线)
◆ 线圈长度：300，500，700，1000mm（可定制长度）
◆ 线圈绝缘：10kV峰值
◆ 线圈线径：8.5mm
◆ 引线长度：2.5或4m(可定制长度)
◆ 供电：AA电池或12V DC电源适配器
三、PEM罗氏线圈CWT LF系列主要特征
◆ 可追溯的校准数据(包括证书)
◆ 非接触式测量对被测电路没有影响
◆ 没有磁性材料意味着出色的线性度<0.05%读数
◆ 完全隔离直流电流，可以测试大直流电流上的小纹波电流
◆ 超电流量程不会损坏
四、PEM罗氏线圈CWT LF系列与LFR系列的不同之处
◆ 更高的额定电流
◆ 在几kHz的范围内产生更好的相位误差(在MHz范围内更高的截止频率)
◆ 在>3000A时具有更好的低频性能
◆ 电力电子应用-大功率整流器，电解电容器放电和制动斩波器
◆ CWT LF系列能够测量频率甚至低于1Hz的大电流，PWM波形，ON时间为几毫秒或长持续时间单次脉冲。
◆ 与电流互感器或其他基于磁性的传感器不同，Rogowski线圈不受It产品的限制，没有磁性材料来饱和CWTLF可以测量低频下的大电流，例如大功率整流器，电解电容器放电和制动斩波器中遇到的那些。

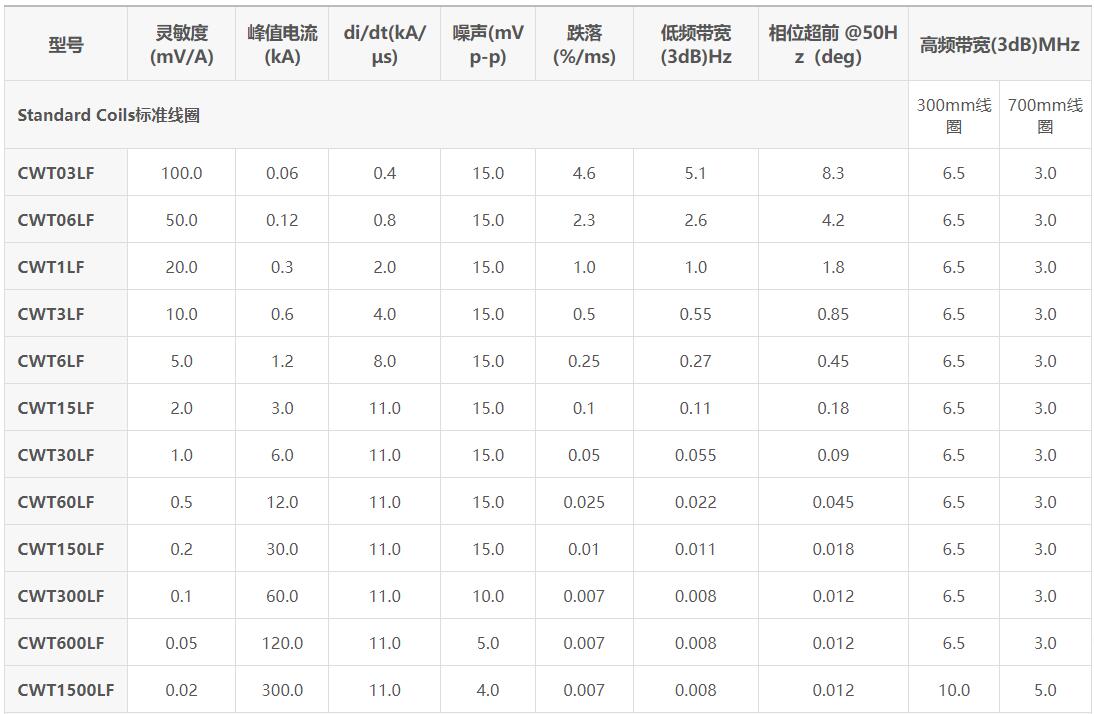

PEM罗氏线圈CWT LF系列规格参数
PEM罗氏线圈CWT LF系列订购信息（欢迎来电详询137 5117 6688 微信同号，专业技术人员为您匹配最适合您需求的产品）
Standard Coils标准线圈
◆CWT03LF：峰值电流0.06kA，低频带宽(3dB)5.1Hz，高频带宽(3dB)6.5MHz(300mm线圈)/3.0MHz(700mm线圈)
◆CWT06LF：峰值电流0.12kA，低频带宽(3dB)2.6Hz，高频带宽(3dB)6.5MHz(300mm线圈)/3.0MHz(700mm线圈)
◆CWT1LF：峰值电流0.3kA，低频带宽(3dB)1.0Hz，高频带宽(3dB)6.5MHz(300mm线圈)/3.0MHz(700mm线圈)
◆CWT3LF：峰值电流0.6kA，低频带宽(3dB)0.55Hz，高频带宽(3dB)6.5MHz(300mm线圈)/3.0MHz(700mm线圈)
◆CWT6LF：峰值电流1.2kA，低频带宽(3dB)0.27Hz，高频带宽(3dB)6.5MHz(300mm线圈)/3.0MHz(700mm线圈)
◆CWT15LF：峰值电流3.0kA，低频带宽(3dB)0.11Hz，高频带宽(3dB)6.5MHz(300mm线圈)/3.0MHz(700mm线圈)
◆CWT30LF：峰值电流6.0kA，低频带宽(3dB)0.055Hz，高频带宽(3dB)6.5MHz(300mm线圈)/3.0MHz(700mm线圈)
◆CWT60LF：峰值电流12.0kA，低频带宽(3dB)0.022Hz，高频带宽(3dB)6.5MHz(300mm线圈)/3.0MHz(700mm线圈)
◆CWT150LF：峰值电流30.0kA，低频带宽(3dB)0.011Hz，高频带宽(3dB)6.5MHz(300mm线圈)/3.0MHz(700mm线圈)
◆CWT300LF：峰值电流60.0kA，低频带宽(3dB)0.008Hz，高频带宽(3dB)6.5MHz(300mm线圈)/3.0MHz(700mm线圈)
◆CWT600LF：峰值电流120.0kA，低频带宽(3dB)0.008Hz，高频带宽(3dB)6.5MHz(300mm线圈)/3.0MHz(700mm线圈)
◆CWT1500LF：峰值电流300.0kA，低频带宽(3dB)0.008Hz，高频带宽(3dB)10MHz(300mm线圈)/5.0MHz(700mm线圈)
Miniature Coils微型线圈
◆CWT03LF：峰值电流0.06kA，低频带宽(3dB)11.0Hz，高频带宽(3dB)5.0MHz(300mm线圈)/4.0MHz(700mm线圈)
◆CWT06LF：峰值电流0.12kA，低频带宽(3dB)5.6Hz，高频带宽(3dB)12.0MHz(300mm线圈)/7.5MHz(700mm线圈)
◆CWT1LF：峰值电流0.3kA，低频带宽(3dB)2.3Hz，高频带宽(3dB)12.0MHz(300mm线圈)/7.5MHz(700mm线圈)
◆CWT3LF：峰值电流0.6kA，低频带宽(3dB)1.1Hz，高频带宽(3dB)12.0MHz(300mm线圈)/7.5MHz(700mm线圈)
◆CWT6LF：峰值电流1.2kA，低频带宽(3dB)0.55Hz，高频带宽(3dB)12.0MHz(300mm线圈)/7.5MHz(700mm线圈)
◆CWT15LF：峰值电流3.0kA，低频带宽(3dB)0.22Hz，高频带宽(3dB)12.0MHz(300mm线圈)/7.5MHz(700mm线圈)
◆CWT30LF：峰值电流6.0kA，低频带宽(3dB)0.11Hz，高频带宽(3dB)12.0MHz(300mm线圈)/7.5MHz(700mm线圈)
◆CWT60LF：峰值电流12.0kA，低频带宽(3dB)0.055Hz，高频带宽(3dB)12.0MHz(300mm线圈)/7.5MHz(700mm线圈)
◆CWT150LF：峰值电流30.0kA，低频带宽(3dB)0.022Hz，高频带宽(3dB)12.0MHz(300mm线圈)/7.5MHz(700mm线圈)
◆CWT300LF：峰值电流60.0kA，低频带宽(3dB)0.011Hz，高频带宽(3dB)12.0MHz(300mm线圈)/7.5MHz(700mm线圈)
◆CWT600LF：峰值电流120.0kA，低频带宽(3dB)0.008Hz，高频带宽(3dB)12.0MHz(300mm线圈)/7.5MHz(700mm线圈)
