知用人工电源网络（LISN）EM5040B

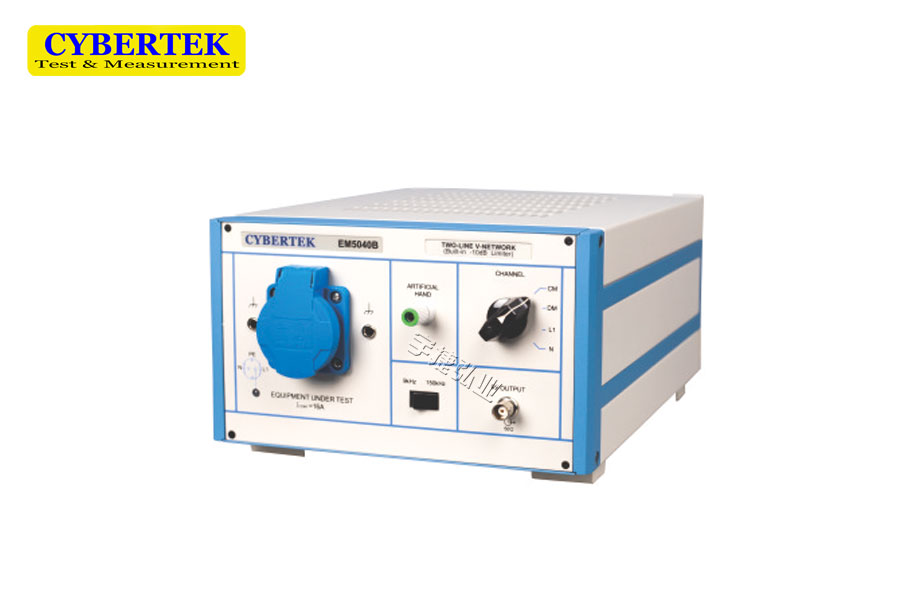

一、人工电源网络（LISN）EM5040B概述

　　EM5040B人工电源网络是一款（50uH+5Ω）|| 50Ω V型LISN (Line Impedance Stable Network)。该产品能在9kHz-30MHz射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时又将来自电网的无用信号与测量电路隔离开，仅将被测试设备的干扰电压耦合到测量接收机的输入端。该产品的性能符合CISPR16-1-2：2006标准要求，适用于单相设备传导骚扰电压测量。标准的BNC输出接口和50欧姆输出阻抗，可匹配任何厂家的接收机、频谱仪等测量设备；产品自带模拟手功能，可模拟手持式设备测量。

　　EM5040B在人工电源网络EM5040A的基础上增加了测量共模和差模干扰的功能，为电磁兼容的整改，尤其是EMI滤波器的测试提供有针对性的指导。

二、人工电源网络（LISN）EM5040B基本原理

　　EM5040E/5040A/5040B的V型人工电源网络部分是完全相同的。所不同的是后续信号处理部分。EM5040A 增加了一个限幅器(有10dB衰减)和一个可选的150kHz高通滤波器。EM5040B在EM5040A的基础上增加了测量共模和差模电压的功能。如下图：

三、人工电源网络（LISN）EM5040B产品说明

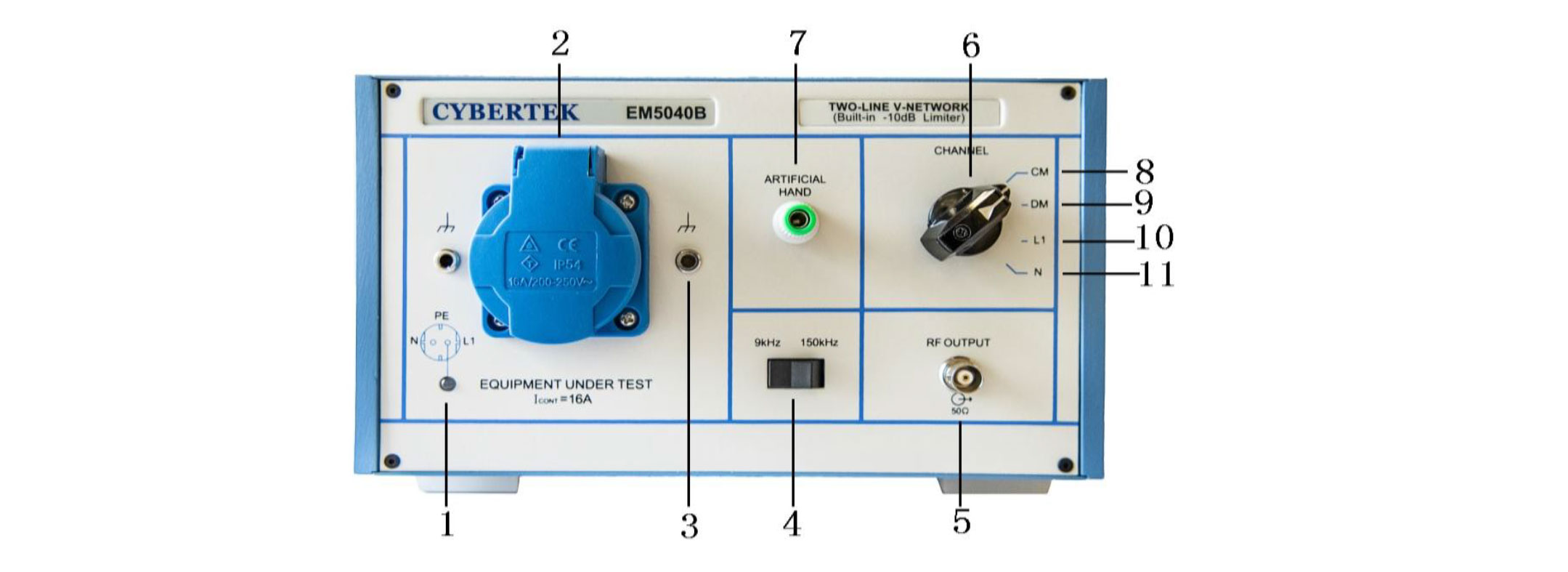

　　◆ 前面板说明

　　​1、(L1指示灯)：当供接入电源时，该指示灯点亮，为蓝色。

　　2、(被测设备(EUT)供电接口)：本仪器的电源接口为德标。同时产品的附件中为客户标配国标转接头。

　　3、(参考地(Reference Ground)接口)：4mm插孔，用于连接被测设备接地端子。

　　4、(9kHz/150kHz开关)：滤波器选择开关。

　　5、(RF OUTPUT射频输出接口)：标准的BNC射频母座，该接口用于连接接收机。

　　6、(转换开关)：分别将CM、DM、L1、N输出信号切换到的RF OUTPUT端口。

　　7、(ARTIFICIAL HAND模拟手功能)：该功能模拟人手接触手持式工具金属部分的实际影响效果。是由510欧姆电阻和220pF网络组成。4mm插孔端子，实际应用中，该端子连接手持式设备人手接触的金属部分。

　　8、(CM射频共模输出档)：输出电压Vout=(Vn+VI)/2-10dB。已固定接入10dB衰减器，接收机要相应修正衰减系数。

　　9、(DM 射频差模输出档)：输出电压Vout=(Vn-VI) /2-10dB。已固定接入10dB衰减器，接收机要相应修正衰减系数。

　　10、(L1相射频输出档)：内部已固定接入10dB衰减的瞬态限幅器，接收机要相应修正衰减系数。

　　11、(N相射频输出档)：内部已固定接入10dB衰减的瞬态限幅器，接收机要相应修正衰减系数。

　　◆ 侧面金属接地板说明

　　侧面金属接地板供保护接地。

　　◆ 后面板说明

　　1、接地端子：该端子尺寸为4mm 蝶形螺栓，仅供接地保护，不适用到参考地。

　　2、电源输入端：主要为被测设备供电。

四、人工电源网络EM5040系列传导测试平台搭建

　　请仔细阅读说明书，了解安全方面知识，按照正确步骤测量。

　　该产品是按国际标准的设计的，因此原理上会存在较大的对地漏电流，如接地不良可能会造成严重的触电情况甚至伤亡。因此，本公司要求用户：

　　◆ 必须保证仪器良好接地(在侧面和后面各有接地点)。

　　◆ 必须安装隔离变压器作为双重保障。本公司容量为0.9kVA 的隔离变压器EM5060可满足大部分测试需求。

　　◆ 使用过程中不要打开外壳和接线，不要在潮湿，有易燃易爆物品的的地方使用。使用前保证仪器表面的干燥和清洁。

　　◆ 确保产品在额定电压额定电流范围内使用。

　　◆ 如果产品出现问题，请及时与我公司联系。请不要擅自打开外壳进行维修，以免发生意外。
