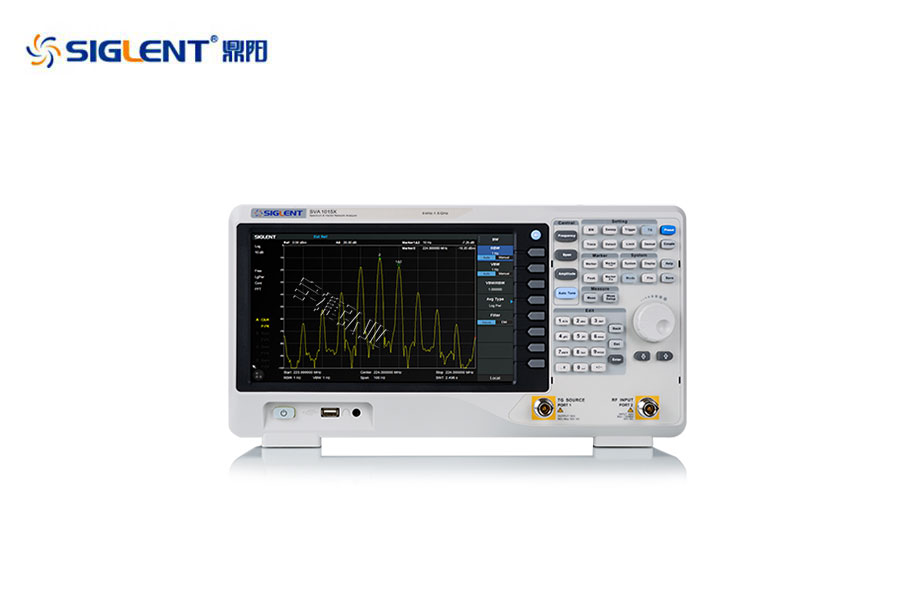

鼎阳SIGLENT矢量网络&频谱分析仪SVA1000X系列

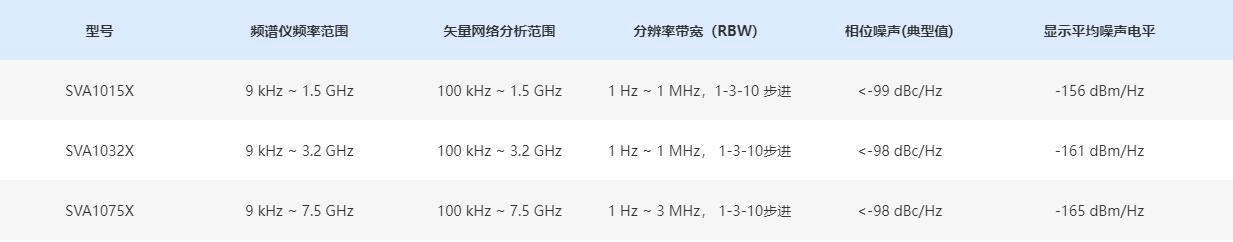

一、矢量网络&频谱分析仪SVA1000X系列主要特性

　　◆ 频率范围：9 kHz~1.5 G/3.2 GHz/7.5 GHz

　　◆ 矢量网络分析范围：100 kHz ~最高7.5 GHz

　　◆ 显示平均噪声电平DANL< -165 dBm/Hz

　　◆ 相位噪声< -99 dBc/Hz

　　◆ 标配跟踪源和前置放大器

二、矢量网络&频谱分析仪SVA1000X系列主要功能

　　多功能加持：5合1

　　矢量网络分析+ EMI预兼容测试+ DTF电缆和天线测量+ 频谱分析仪+调制分析= SVA1000X

　　SVA1000X作为鼎阳科技频谱分析和网络分析的多功能合一的分析仪，采用先进的微波技术和现代数字处理算法，功能丰富，性能优异，采用现代工业设计，各项指标均达到了国际同类产品的领先水平，既具备SSA3000X频谱仪系列的全部功能和性能，也通过内置100k-7.5G的定向耦合器，亦是一款功能完整的双端口单方向矢量网络分析仪。同样体积，更多功能，是教育教学和射频工程师的利器。

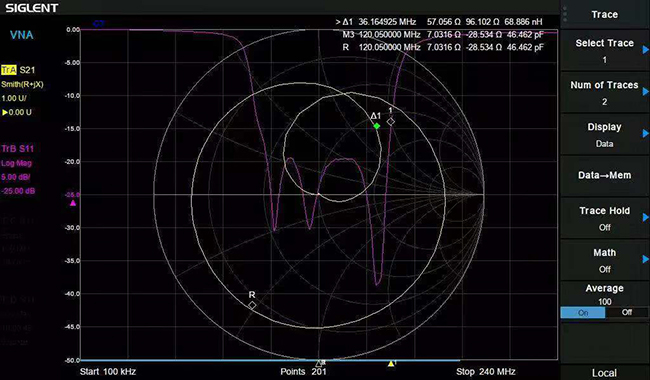

　　矢量网络分析

　　频率范围从最低100 kHz到最高7.5 GHz：

　　· 矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量

　　· 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数

　　· 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式

　　· DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析，可完成电缆故障点定位，阻抗分析等功能

　　· 配置3.5G范围N型OSL机械校准件

　　低成本的EMI预兼容测试方案

　　在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持，包括：

　　· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能

　　​· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线

　　​· 符合CISPR 16的EMI滤波器和准峰值检波器，可配置准峰值的测量驻留时间

　　​· 提供SRF5030T近场探头套装，针对空间辐射，线​缆，PCB等查找干扰源

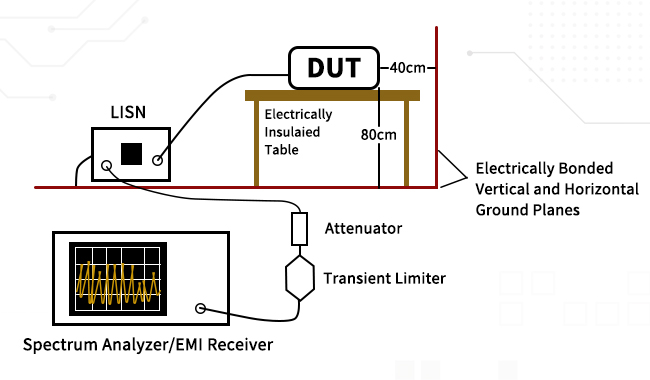

　　​· 提供SEM5040A人工电源网络，可进行单相设备传导骚扰电压测量

　　​· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程

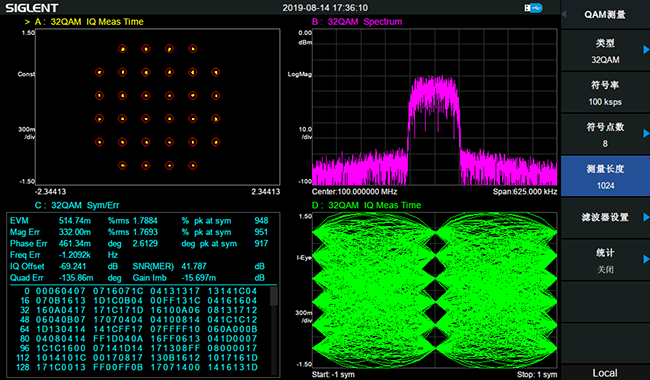

　　调制分析，深度剖析调制信号

　　具备丰富的解调分析功能：

　　· 支持AM/FM模拟调制分析，以及ASK/FSK/PSK/MSK/QAM数字调试分析等复杂调制分析功能

　　· 具备EVM，幅度和相位偏移误差，IQ偏移误差，增益不平衡等多种数据分析能力

　　· 具备眼图，星座图，相位图，属于，频域，误差域等多种分析格式

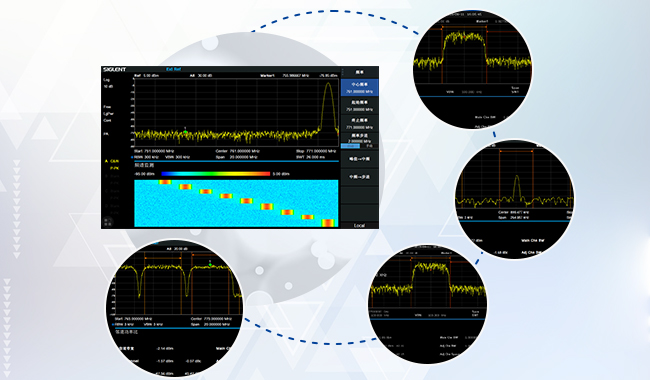

　　丰富的信号功率测量

　　· 信道功率(CHP, Channel Power)

　　· 邻道功率比(ACPR, Adjacent Channel Power Ratio)，

　　· 占用带宽(OBW, Occupied Bandwidth)，

　　· 时域功率(T-Power, Time Domain Power)，

　　· 载噪比(CNR, Carrier Noise Ratio)，

　　· 三阶交调分析(TOI, Third-Order Intercept)，

　　· 谐波分析(Harmonic measurement)，

　　· 频谱监测瀑布图(Spectrum Monitor)

　　极简设计，便捷好用

　　现代工业设计，大气简洁的显示界面和操作方式

　　多点电容触摸屏，支持鼠标和键盘

　　支持屏幕编辑和保护

　　高级远程控制：支持基于电脑或手持终端设备的远程网络监控，FTP文件操作
