汽车电子测试高速电源HY-BP系列

一、汽车电子测试高速电源HY-BP系列概述

　　HY-BP系列汽车电子测试高速电源是在输出端无正负极极性切换，而连续通过零点，正负极双向可变的双极性直流稳压电源。通过四象限动作，实现了既能提供功率(source)，又能吸收功率(sink)，可以驱动电感性负载和电容性负载。同时，还内置函数信号发生器，可以自由地产生任意波形和设置时序控制。也实现低纹波低噪声与高速响应(CV模式：500kHz)。

　　适用标准：ISO16750-2、ISO7637-2要求的电源电压变动测试(脉冲2b、脉冲4等)、GB28046.2，并可满足各汽车制造商相关标准：LV124、LV148、SMTC3800 001、VW80000、GS95024-2，及其越趋复杂的波形变动测试之高速响应速度要求。

二、汽车电子测试高速电源HY-BP系列产品特点

　　◆ 输出电压：最大-100V~+100V

　　◆ 输出电流：0~±500A

　　◆ 输出功率：200W~10kW

　　◆ 输出宽频带：DC~20kHz/50kHz/100kHz/150kHz/200kHz/300kHz/500kHz (CV模式)

　　◆ 时序功能

　　◆ 单极性/双极性功能

　　◆ 采用"线性放大器方式”，实低纹波/低噪声

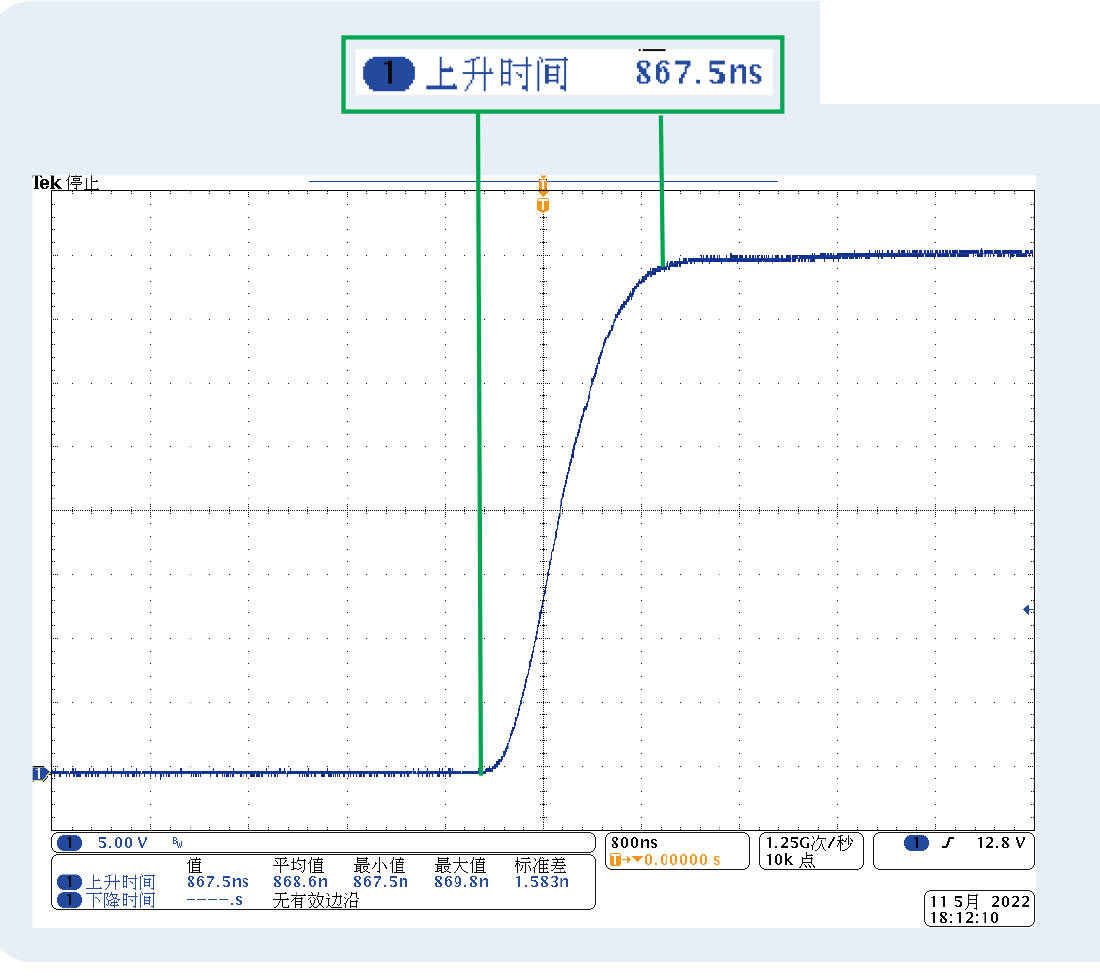

　　◆ 高速响应速度，电压响应时间≤10μs（实测情况如下图所示）

　　◆ 使用负载类型：电感性负载、电容性负载

三、汽车电子测试高速电源HY-BP系列适用领域

　　◆ 汽车电性能测试

　　◆ 纹波叠加测试

　　◆ ISO16750-2

　　◆ GB28046.2

　　◆ LV124

　　◆ LV148

　　◆ SMTC3800001

　　◆ VW80000

　　◆ GMW3172

　　◆ GS95024-2

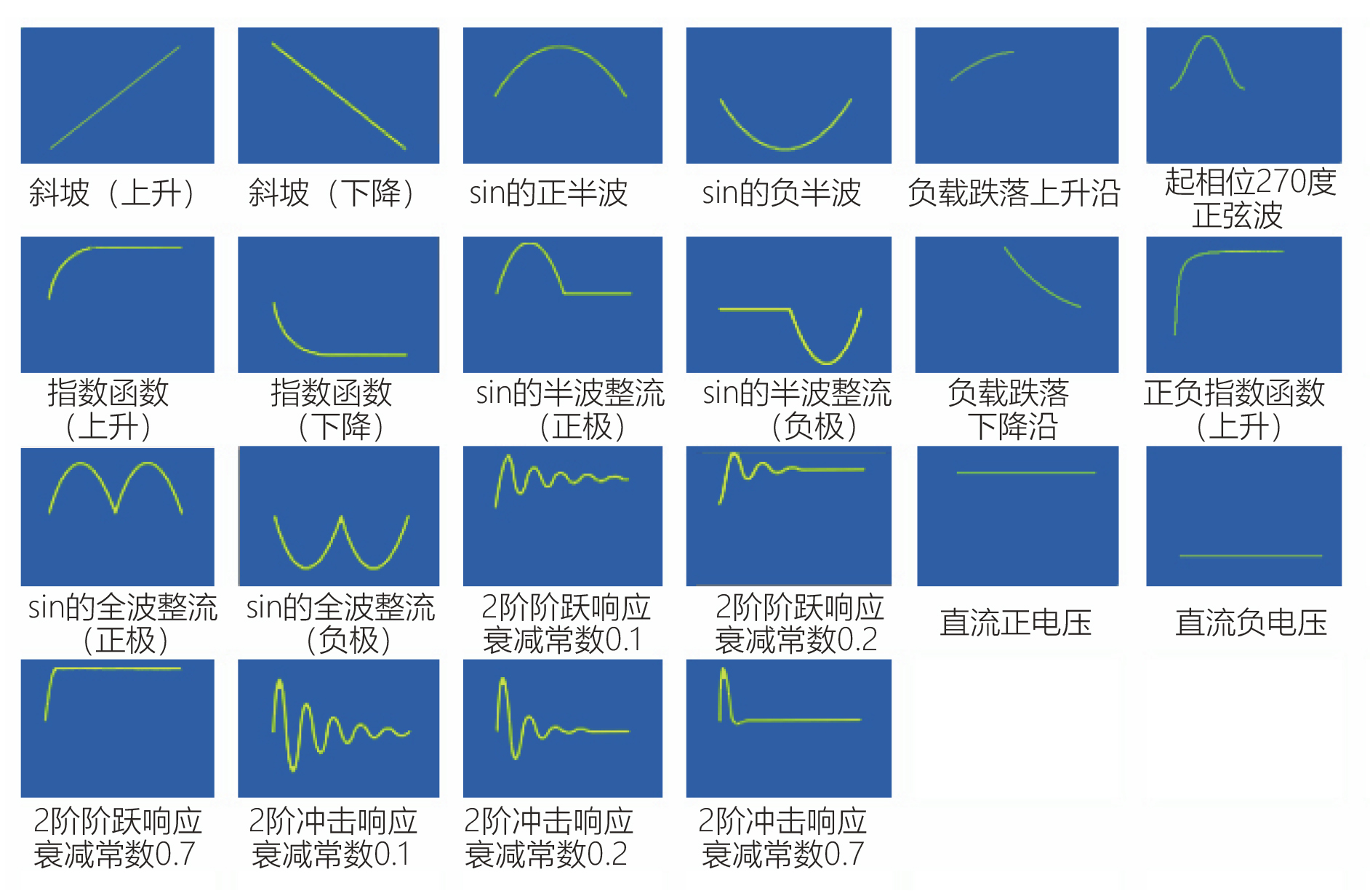

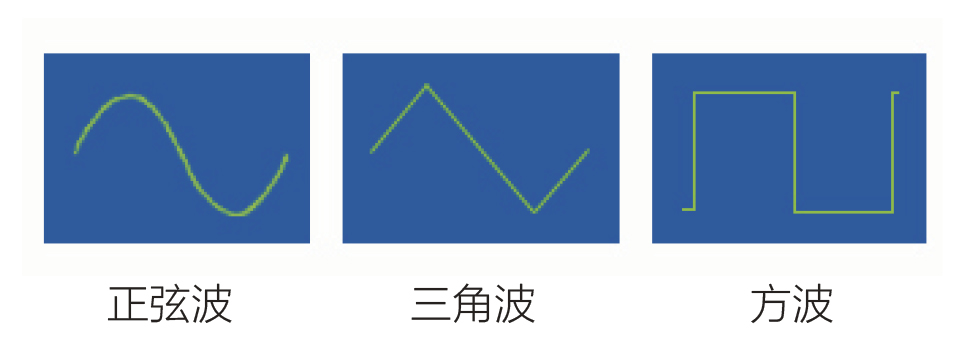

四、汽车电子测试高速电源HY-BP系列任意波形编辑功能

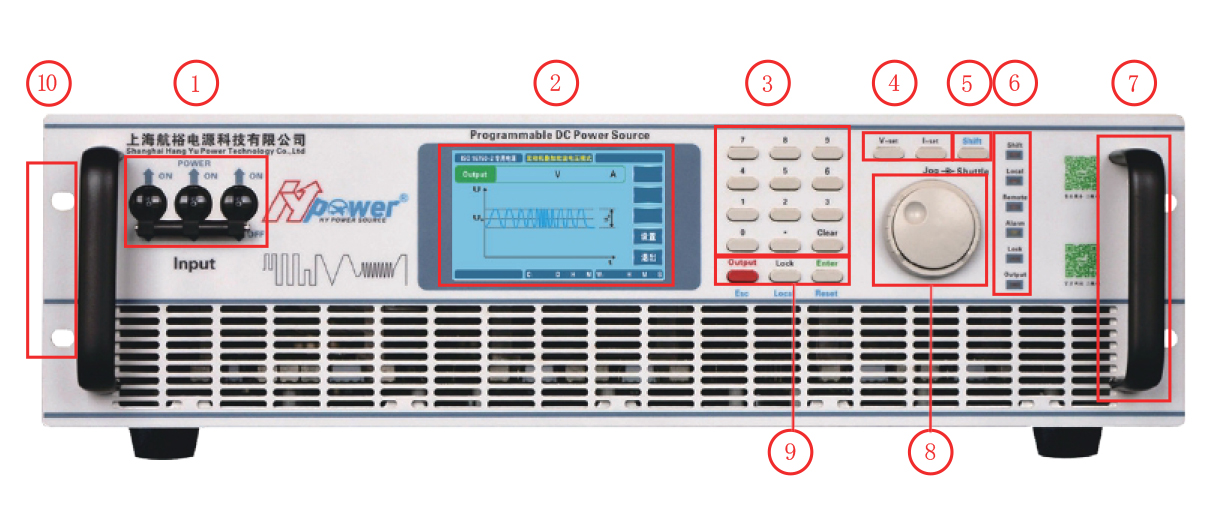

五、汽车电子测试高速电源HY-BP系列控制面板

　　1、电源输入断路器

　　2、7英寸液晶显示窗口显示：电压电流设定值、电压电流测量值、功能设置菜单

　　3、功能按键：用于需要的数值输入与参数设定

       4、电压/电流设定键

　　5、Shift功能复用键

       6、状态指示灯

       7、机箱把手

　　8、多级飞梭调节旋钮，内圈每次调节一个字，外圈分为±8个段可调

　　9、Lock锁定、Enter确认、Esc退出Local本地、Reset重启/Alarm警报、Output ON/OFF开关

       10、19英寸标准机架安装孔

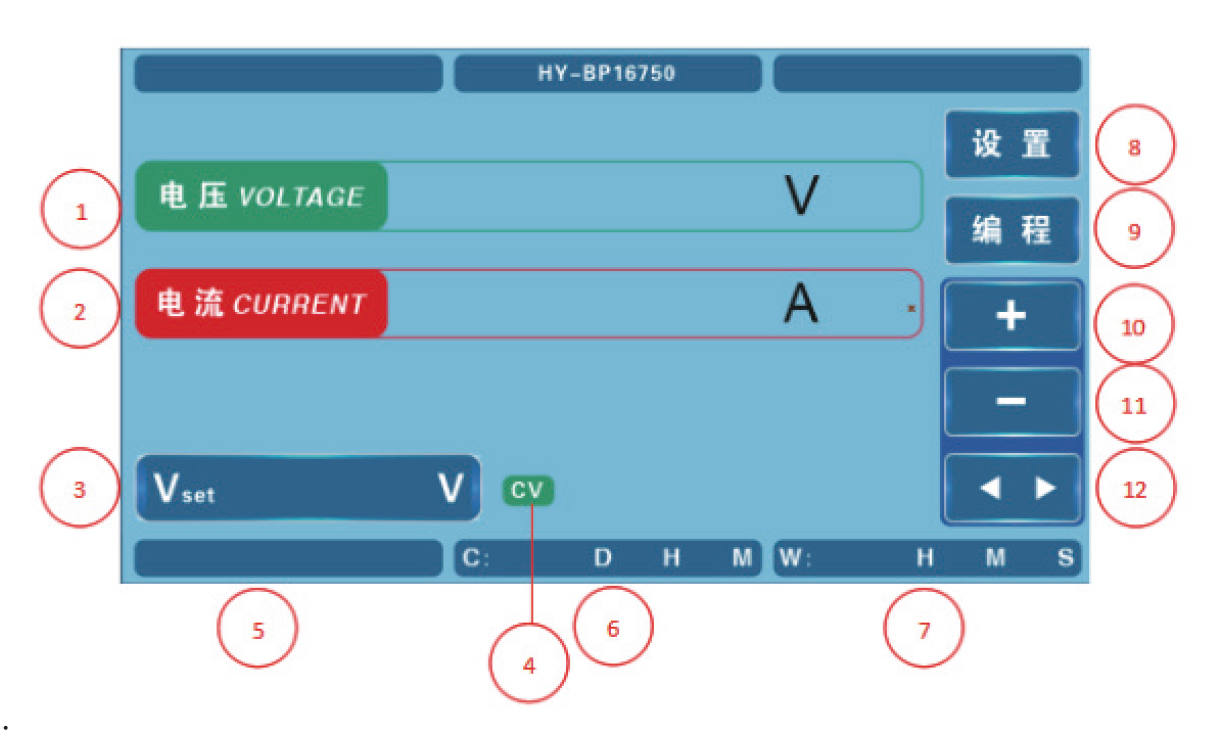

　　1、电压测量值显示

　　2、电流测量值显示

　　3、电压设定值显示

　　4、CV显示

　　5、当前时间显示

　　6、累计工作时间显示

　　7、当前工作时间

　　8、设置菜单按钮，用于设置系统参数

　　9、编程按钮，点击进入ISO16750-2测试项目界面

　　10、电压电流数值编辑时快捷增大，如电压为2V时，按"+"可以上升至3、4、5....

　　11、电压电流数值编辑时快捷减小，如电压为10V时，按"-"可以下降至9、8、7....

　　12、翻页功能，上翻下翻功能

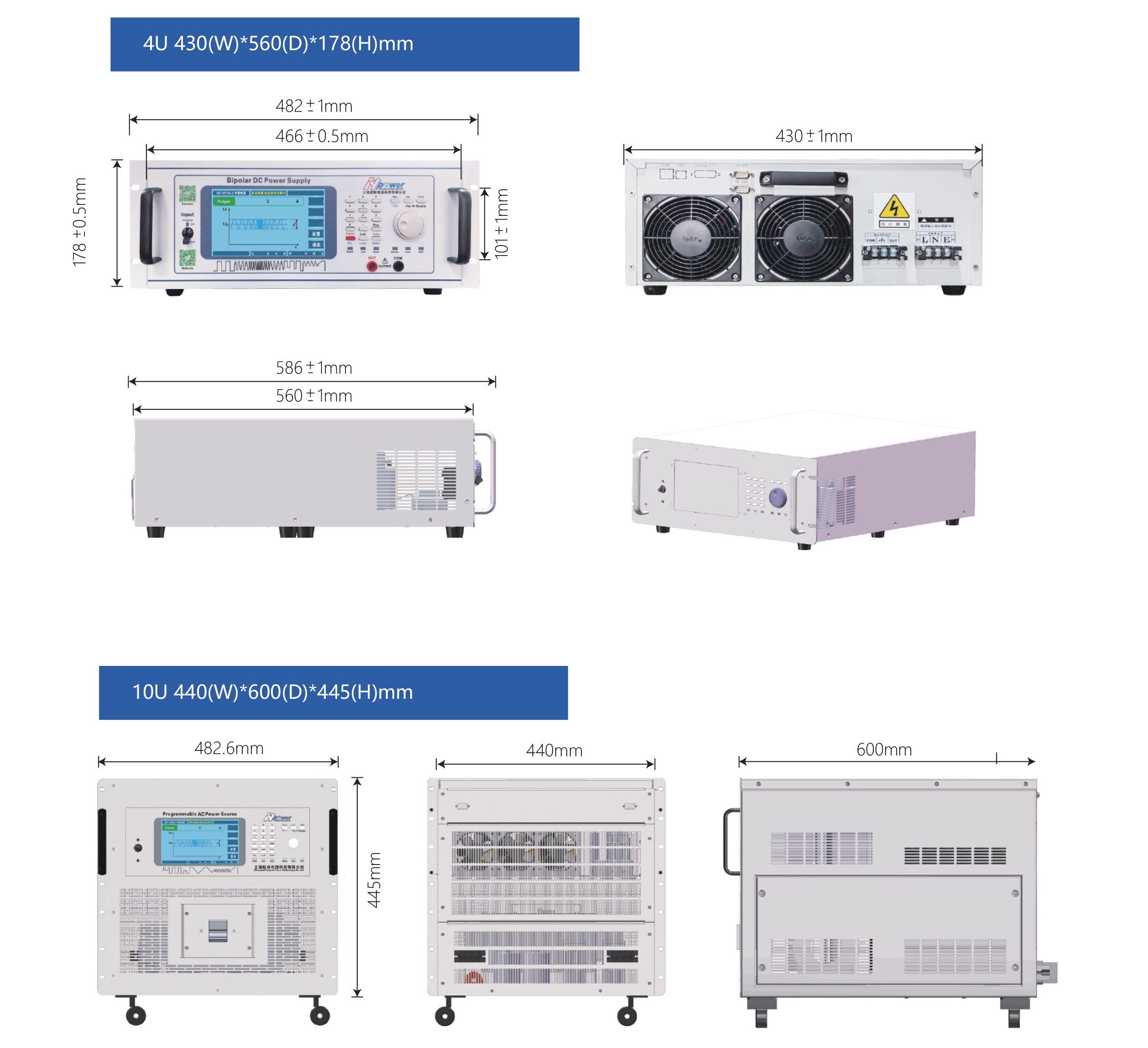

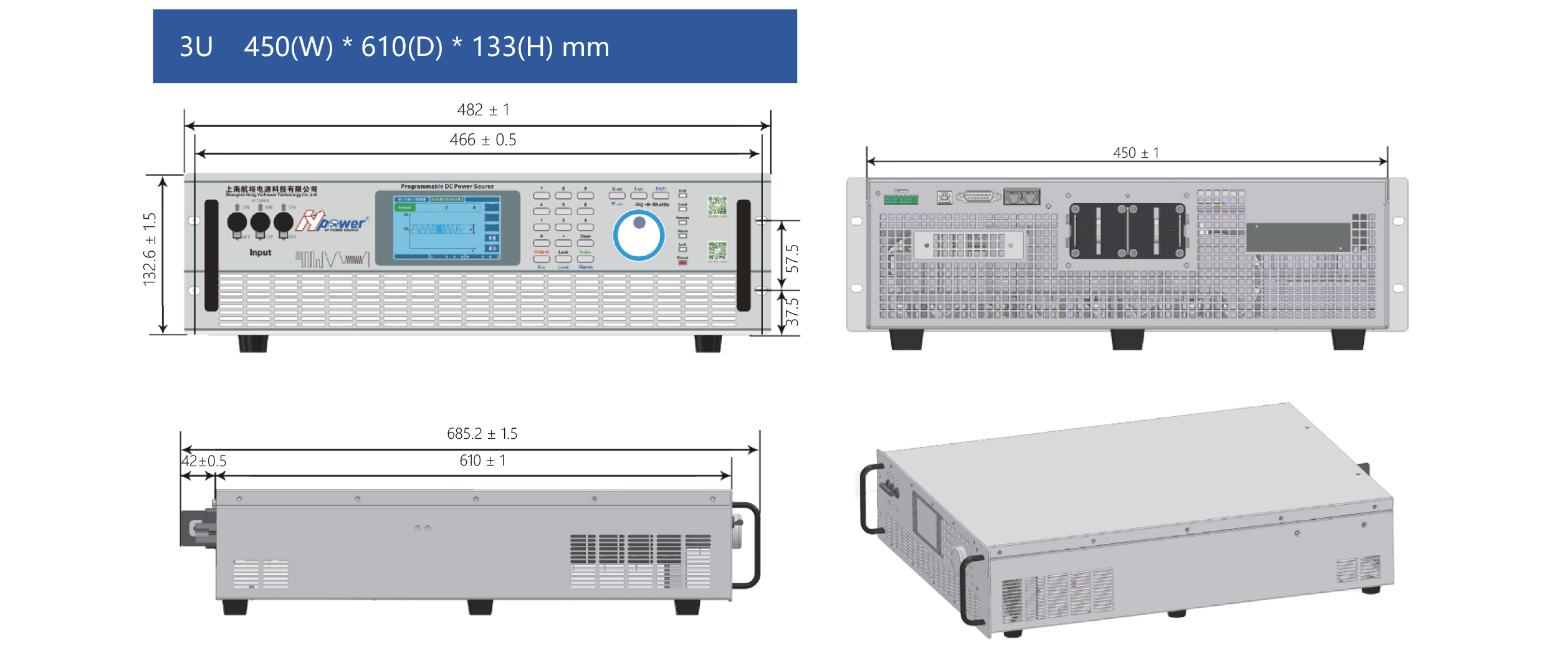

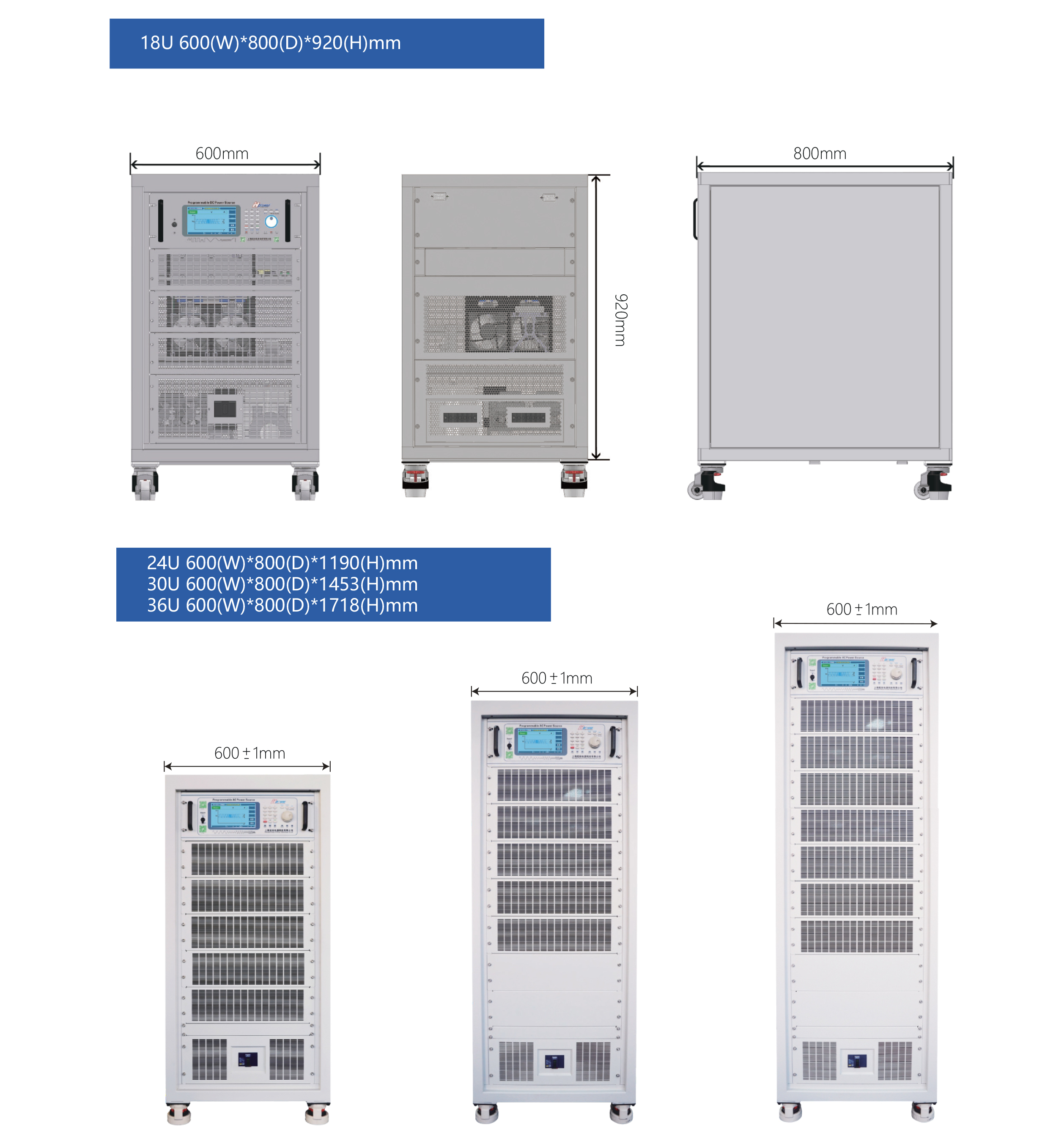

六、汽车电子测试高速电源HY-BP系列机型尺寸
