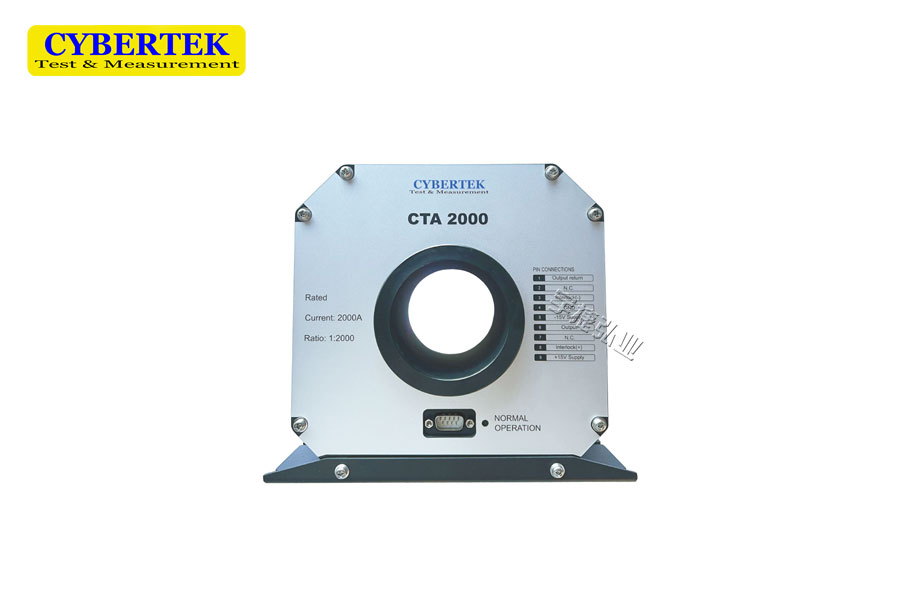

知用高精度电流互感器CTA2000/CTA2000B

一、高精度电流互感器CTA2000/CTA2000B概述

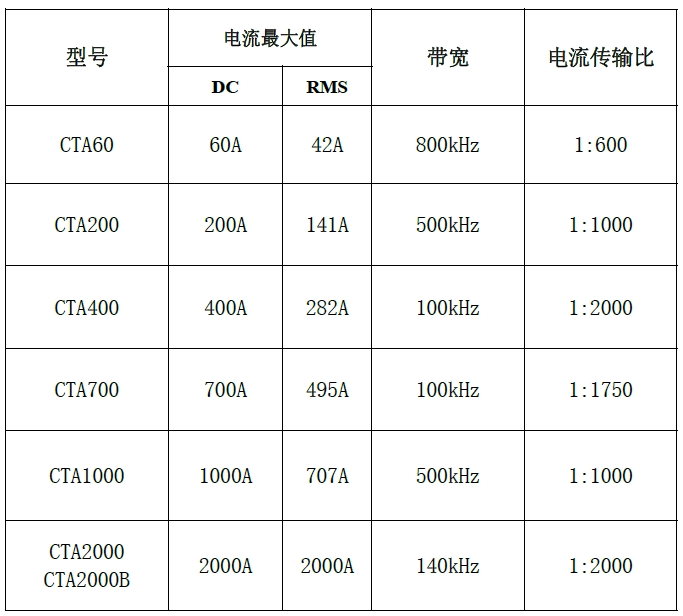

　　CTA 系列是一款能够同时测量直流和交流的超高精度互感器。电流范围从 60A到 2000A：精度高达0.03%；带宽最高达到 800kHz。利用磁通门技术实现高精度测量，优越的线性特性，极低的直流偏移，低温漂特性，低插入损耗，强抗干扰性能，低噪声等特点，非常适合高精度高稳定性的电流测量，广泛应用于工业，医疗实验室等场合。

　　其中CTA2000测量孔径为70mm；CTA2000B测量孔径为80mm，带宽为140kHz。标准的9 pin Sub male 接口；工作状态LED 指示功能；使用方便，安全可靠。

二、CTA2000/CTA2000B高精度电流互感器的应用

　　■ 高精度，高稳定性电流反馈单元

　　■ 电流校准单元

　　■ 能量测量

　　■ 医疗设备

　　■ 新能源汽车电子

三、电流互感器CTA2000/CTA2000B高精度产品及附件说明

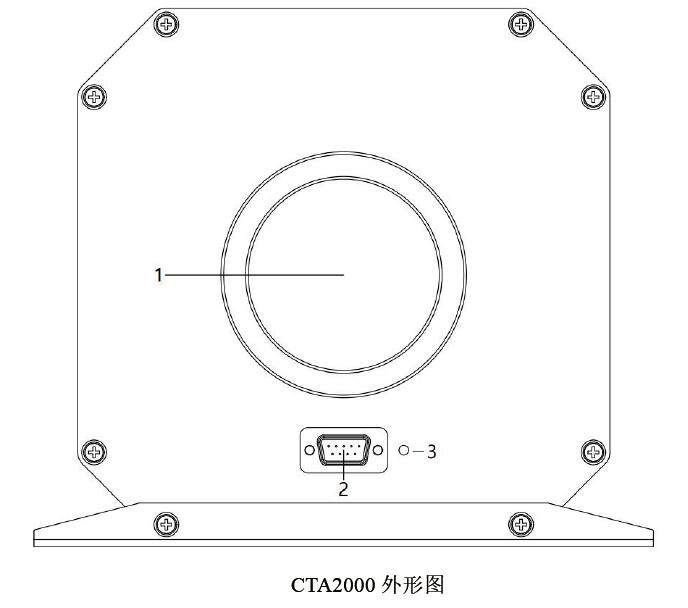

　　■ 互感器主体说明（以CTA2000为例）

　　1、互感器钳口：被测导线输入接口，测量被测电流。

                                  CTA2000钳口直径为70mm；CTA2000B钳口直径为80mm。

　　2、通信接口：包含电流输出，供电接口，状态指示功能，引脚定义如下图。

　　3、状态指示灯：正常工作时，绿灯点亮；出现异常时，灯熄灭。
