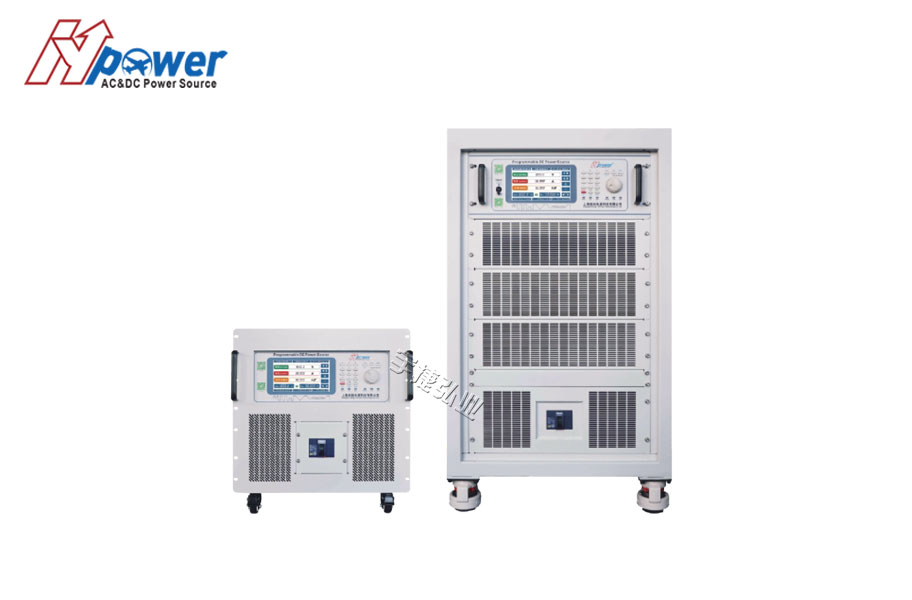

新能源汽车高压纹波测试电源HY-LV123系列

一、新能源汽车高压纹波测试电源HY-LV123系列概述

　　高压系统在新能源汽车应用中越见广泛，包括混动、插电式混动、纯电动等，高压零部件在高压系统上运作的安全性受到相当的关注和重视。因此，测试法规LV123就此诞生，定义了针对高压零部件的电性能特性和安全测试的标准要求和其测试方法。

　　HY-LV123系列新能源汽车测试高压纹波电源，适用于LV123、LV124、VW80300、ISO21498-2等新能源汽车测试标准，便捷操作，高效助力高压部件纹波叠加测试，保障高压系统长时间稳定运行。针对电动汽车电子设备测试标准设计，前面板编程，无需上位机软件控制，简化测试工程师编程工序，节省测试时间。

二、新能源汽车测试高压纹波电源HY-LV123系列产品特点

　　■ 适用标准：LV123、VW80303、VW80300、ISO21498-2

　　■ 输出电压0-1500V

　　■ 输出电流0-1000A

　　■ 直流输出功率单机最大500kW(可通过并机到更大的功率)

　　■ 支持多台电源并机

　　■ 纹波频率最大可达 10Hz～150kHz

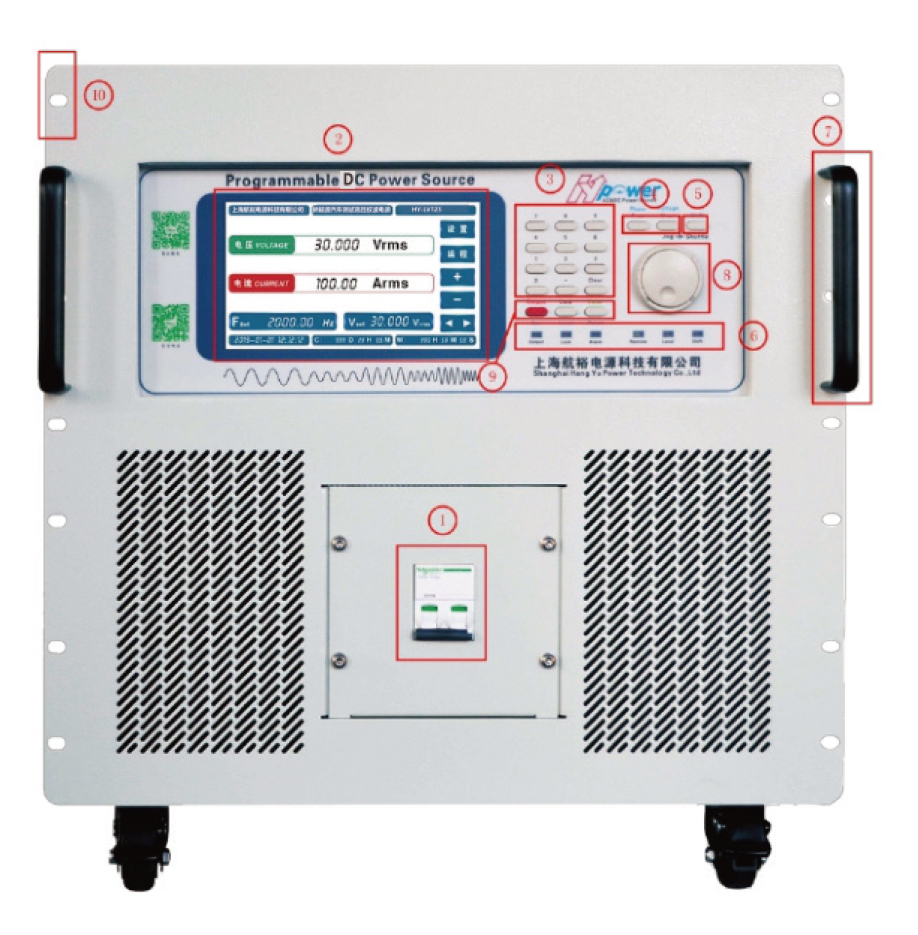

三、新能源汽车测试高压纹波电源HY-LV123系列外观与显示

　　1、 电源输入断路器

　　2、 7英寸液晶显示窗口显示：电压电流设定值、电压电流测量值、功能设置菜单

　　3、 功能按键：用于需要的数值输入与参数设定

　　4、 电压/电流设定键

　　5、 Shift功能复用键

　　6、 状态指示灯

　　7、 机箱把手

　　8、 多级飞梭调节旋钮，内圈每次调节一个字，外圈分为±8个段可调

　　9、 Lock锁定、Enter确认、Esc退出 Local本地、Reset重启/Alarm警报、Output ON/OFF开关

　　10、19英寸标准机架安装孔

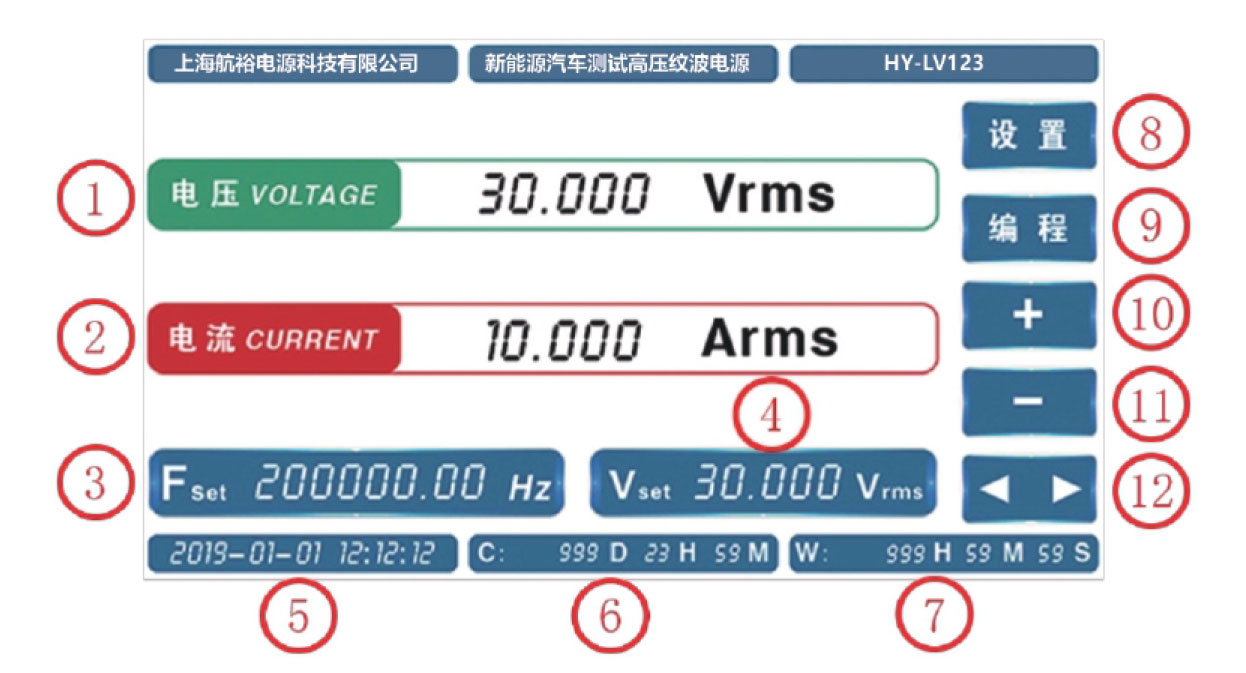

　　1、 电压测量值显示

　　2、电流测量值显示

　　3、电压设定值显示

　　4、CV显示

　　5、当前时间显示

　　6、累计工作时间显示

　　7、当前工作时间

　　8、设置菜单按钮，用于设置系统参数

　　9、编程按钮，用于编程时设置参数，点击进入步阶、阶梯、渐变等编程界面

　　10、电压电流数值编辑时快捷增大，如电压为2V时，按“+”可以上升至3、4、5……

　　11、电压电流数值编辑时快捷减小，如电压为10V时，按“-”可以下降至9、 8、7……

　　12、翻页功能，上翻下翻功能

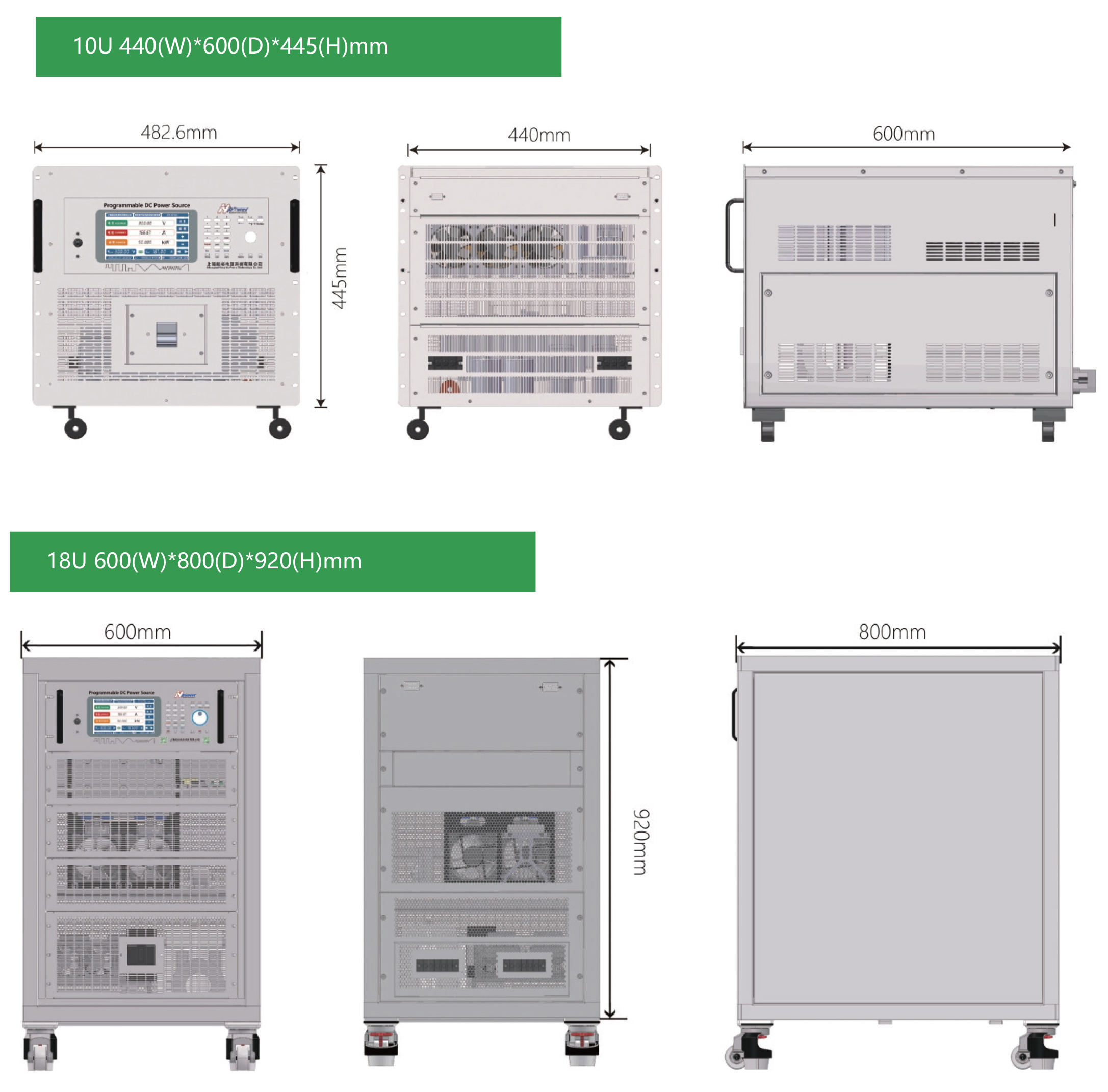

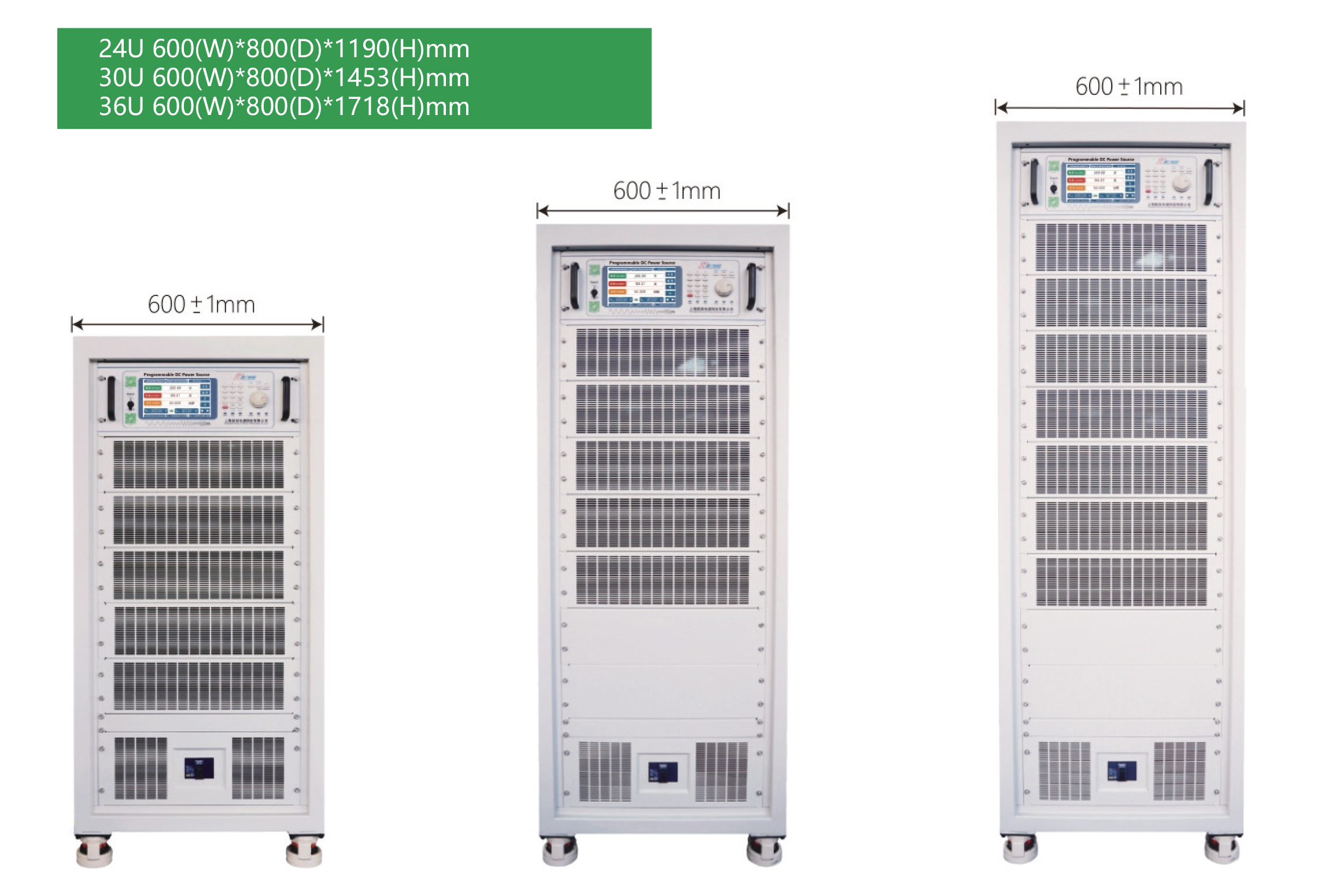

四、新能源汽车测试高压纹波电源HY-LV123系列外观尺寸
