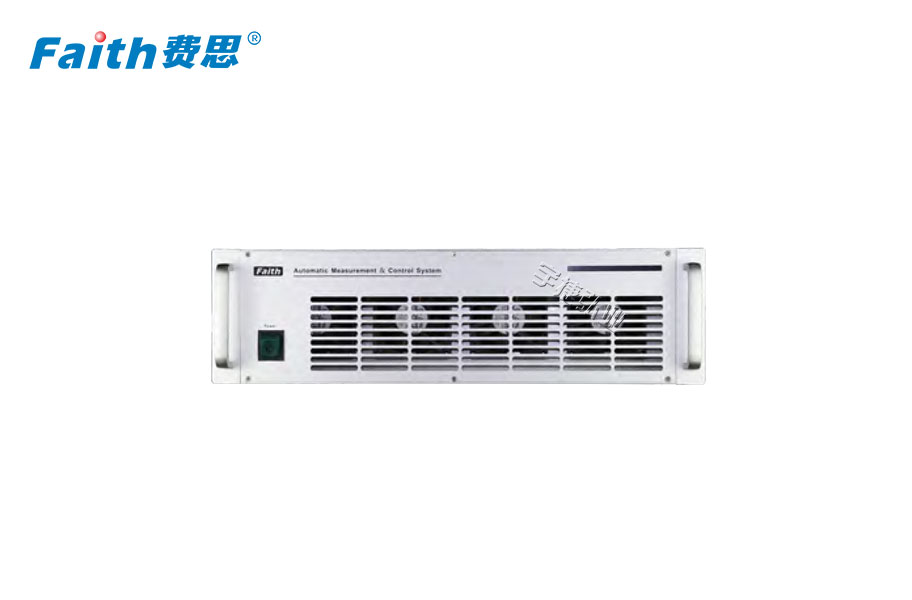

自动化数据采集控制系统FTM8000

一、自动化数据采集控制系统FTM8000概述

　　FTM8000是费思设计开发的一套功能强大、并且使用灵活的、自动化数据采集控制系统，产品实现了高速的数字、电压、电流、温度等信号的采集和输出，及继电器控制、温度模拟等功能。

       系统由主机箱、SWITCH通信卡、模拟信号I/O卡(DAQ卡)、数字信号I/O卡、电压采集卡、电流采集卡、温度采集卡、继电器卡、温度模拟卡等组成。

　　每块测控板卡可以单卡单独使用，也可以通过主机箱多卡同时使用，可非常方便实现简单或者复杂的自动化系统的数据采集、控制。

二、自动化数据采集控制系统FTM8000特点

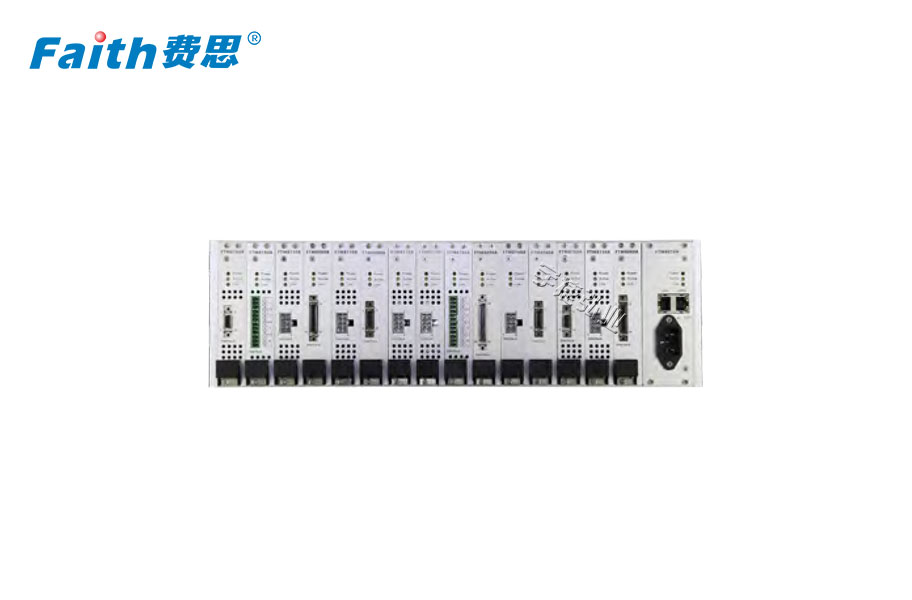

　　FTM8000系统包含：主机箱、SWITCH通信卡、模拟信号I/O卡(DAQ卡)、数字信号I/O卡、电压采集卡、电流采集卡、温度采集卡、继电器卡、温度模拟卡等多种板卡,主要特点如下：

　　◆ 1台主机箱最多可支持可插15块板卡

　　◆ 主机箱内部卡槽通讯为独立以太网通讯

　　◆ 主机箱底板提供DC12V电源、以太网接口，所有板卡可以任意位置安装

　　◆ 所有板卡标准模块式设计，接口统一，可以任意组合

　　◆ 板卡设计有同步机制，可以配置任意板卡之间的信号同步

　　◆ 主机箱支持两路外接千兆以太网，可以通过主机箱级联实现板卡数量扩容

　　◆ 主机箱通过以太网接口，与主控PC机相连

　　◆ 主机箱为标准19英寸3U机箱，方便上机架

　　◆ 通过转接盒，每块板卡都可以单独使用

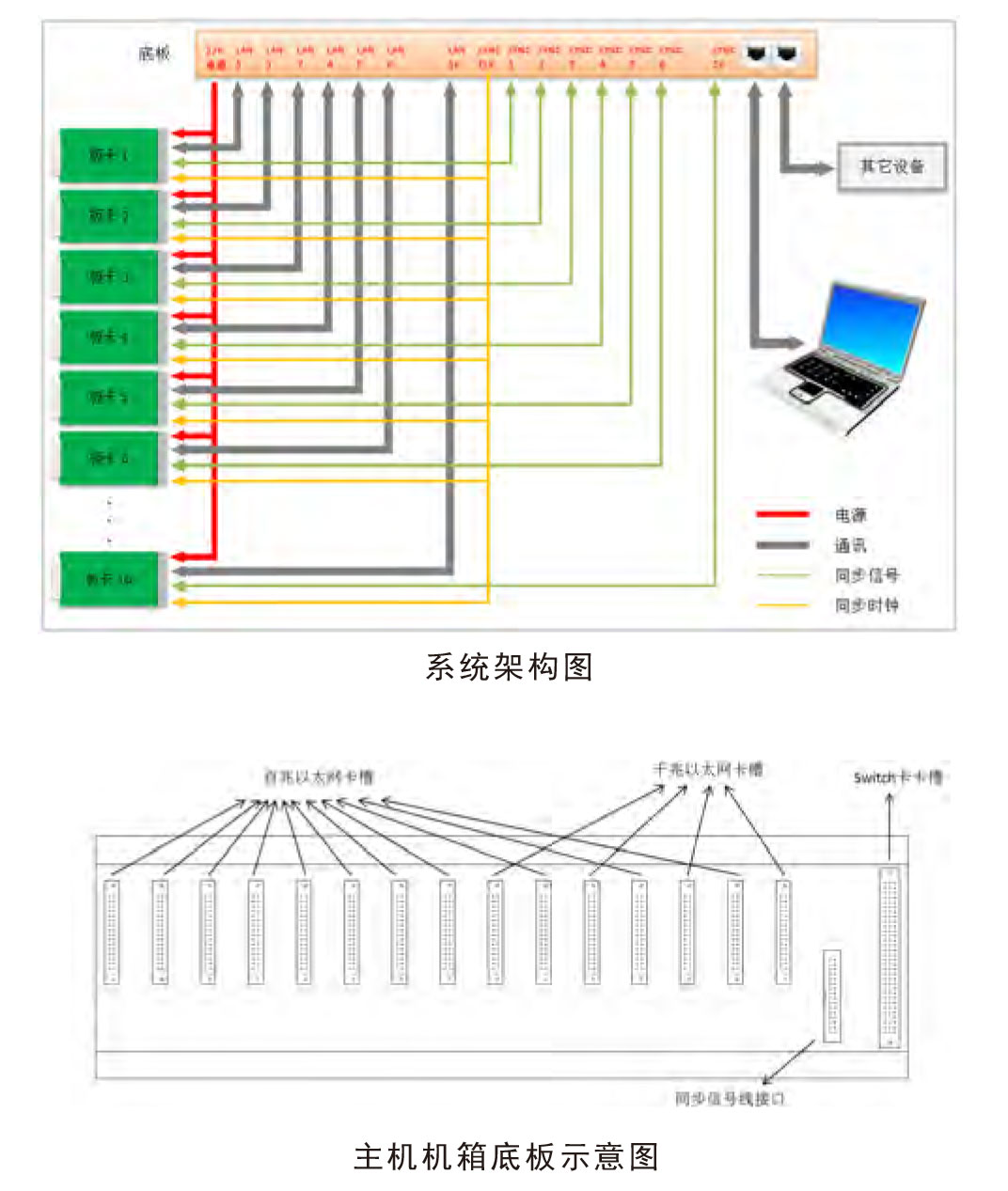

三、自动化数据采集控制系统FTM8000系统图示

四、自动化数据采集控制系统FTM8000板卡的独立使用

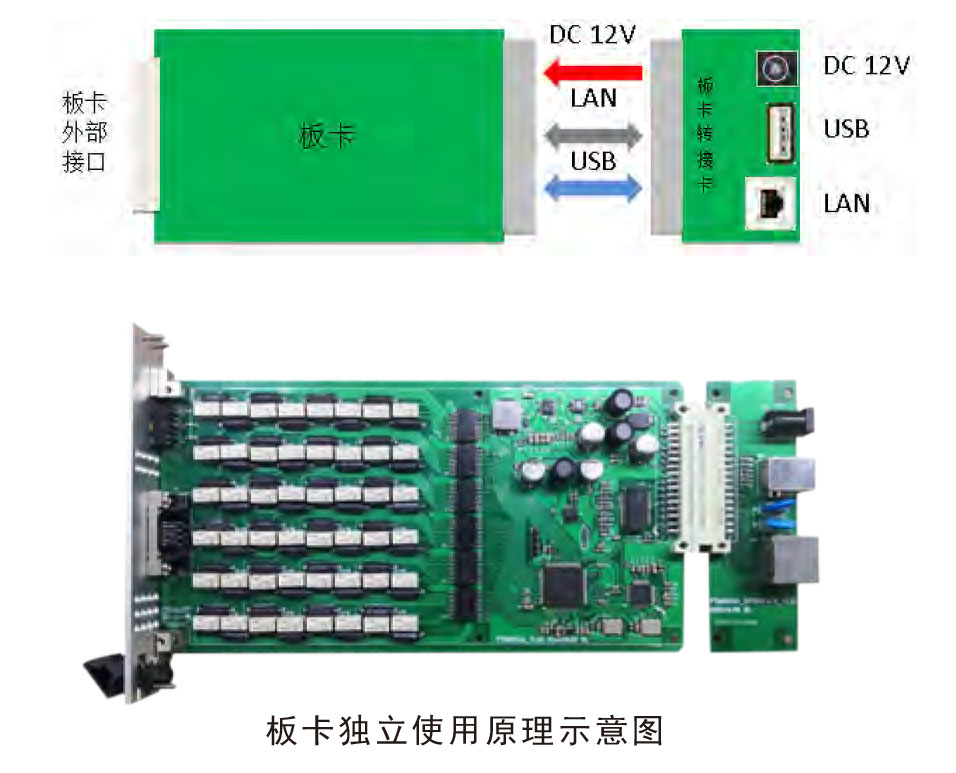

　　每块板卡可以插入主机使用，也可以单独使用。板卡单独使用时，通过转接盒将通讯接口引出与PC相连，在板卡需求少的应用场景，单独使用可以有效地节省设备支出成本。

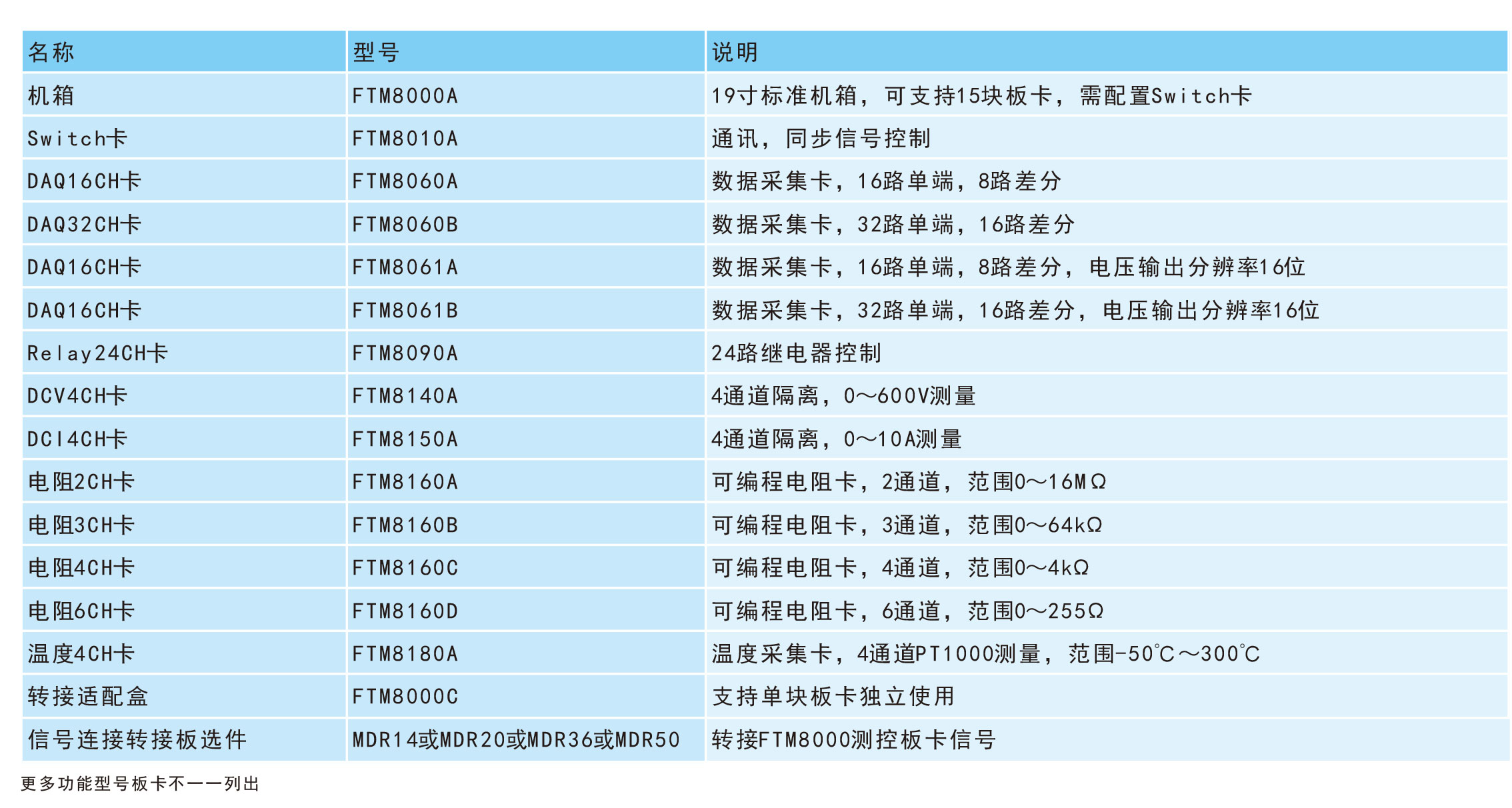

       板卡种类：

　　◆ Switch卡(FTM8010A)

　　◆ DAQ32CH卡(FTM8060B/FTM8061B)

　　◆ DAQ16CH卡(FTM8060A/FTM8061A)

　　◆ Relay24CH卡(FTM8090A)

　　◆ 电阻2CH卡(FTM8160A)

　　◆ 电阻3CH卡(FTM8160B)

　　◆ 电阻6CH卡(FTM8160D)

　　◆ 电阻4CH卡(FTM8160C)

　　◆ 温度4CH卡(FTM8180A)

　　◆ DCV4CH卡(FTM8140A)

　　◆ DCI4CH卡(FTM8150A)

　　◆ 信号连接转接器

　　   1、MDR14转接板(对应FTM8160A，FTM8160B，FTM8160C，FTM8160D)

　　   2、MDR20转接板(对应FTM8060A，FTM8061A)

　　   3、MDR36转接板(对应FTM8060B，FTM8061B)

　　   4、MDR50转接板(对应FTM8090A)

五、自动化数据采集控制系统FTM8000通讯协议

　　整机使用LAN通讯，使用标准的ModbusTCP通讯协议;

　　单张板卡采用LAN和USB串口通讯，LAN通讯使用ModbusTCP协议;USB串口使用ModbusRTU协议。

六、自动化数据采集控制系统FTM8000二次开发

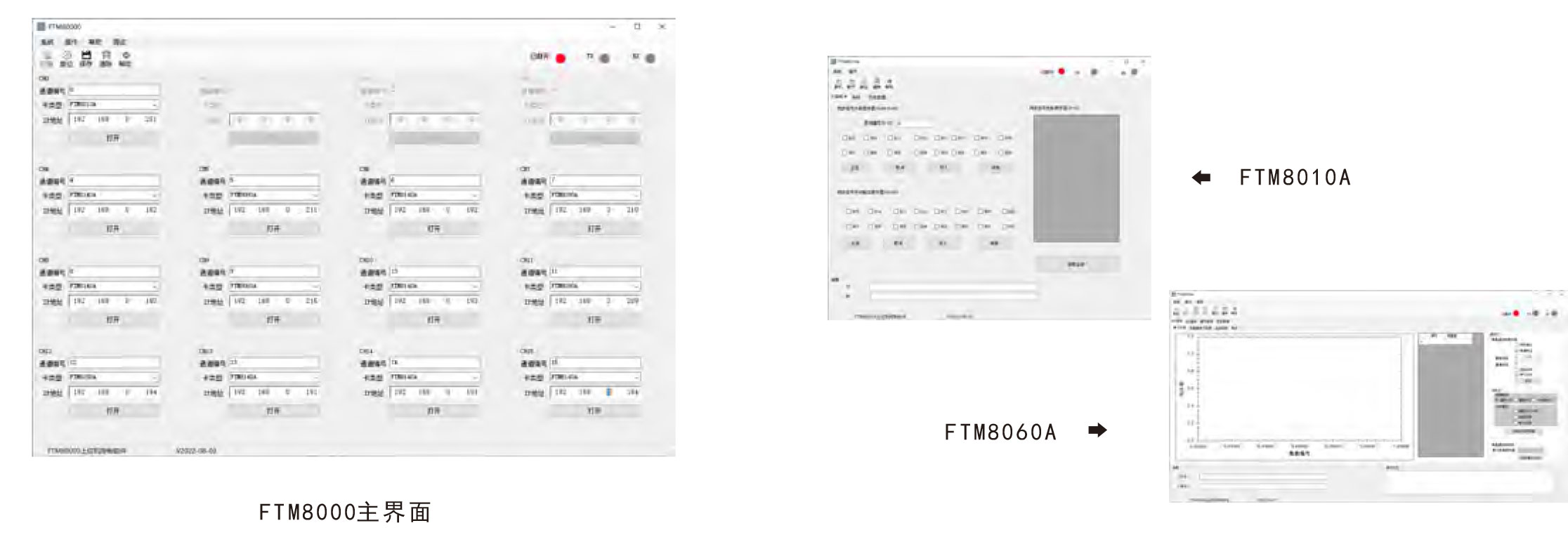

　　FTM8000专门针对嵌入式集成开发设计、标准19英寸机箱尺寸，配置LAN通讯接口，采用ModbusTCP通讯协议，支持VisualC++、C#、Basic、Delphi、Labivew等绝大部分软件平台进行二次开发，用户可根据需要，自开发制应用软件。并提供完善的DLL开发包，支持C#、C++、Labview开发语言，方便用户二次开发。通讯演示软件界面示意图如下：
