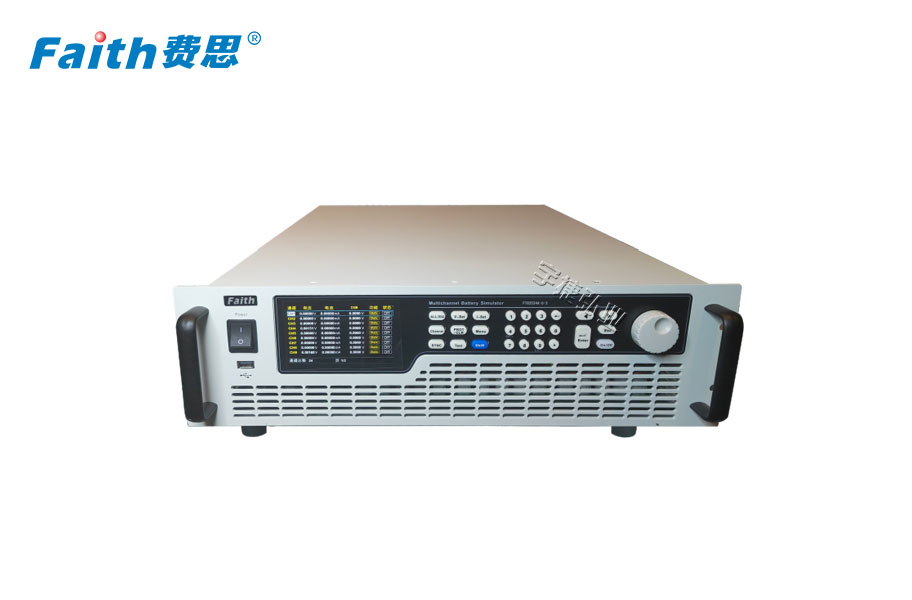

多通道电池模拟器FT8350系列

一、多通道电池模拟器FT8350系列概述

　　FT8350系列电池模拟器是一款高精度、多通道、四象限可编程电池模拟器。电压精度高达0.01%F.S.，支持μA级电流测量，单机多达24个通道，且通道间相互隔离，方便多通道串联使用。模拟器支持电源模式、静态功耗测试功能，充电模式，放电模式，电池模拟，序列测试，脉冲功能及多种故障模拟，不仅可满足BMS测试需求，还可满足消费类电子产品ATE测试。自带上位机软件操作简单，灵活易用。支持单通道编程操作，多通道编辑操作以及多流程编程操作。

　　FT8350系列采用标准19英寸机箱，3U高度，并提供了LAN、RS485和CAN通讯接口，方便集成到研发和自动化测试平台，也可单独使用。

二、多通道电池模拟器FT8350系列特点

　　◆ 电压范围：±6V/±15V/±20V

　　◆ 电流范围：±1A/±2A/±3A/±5A

　　◆ 电压精度高达0.01%F.S.

　　◆ 电流双量程，可自动切换

　　◆ uA级测量，可进行静态功耗测试

　　◆ 体积小，高集成度，3U/24CH

　　◆ 电压温漂系数小于25ppm/℃

　　◆ 独特的故障模拟功能，模拟电池掉线，短路，反接等

　　◆ 具备充放电测试，电池模拟，SOC模拟，脉冲功能等多种功能

　　◆ 通道间隔离，可多通道串联使用

　　◆ 专业测试软件，支持数据报表与数据分析

　　◆ 具备LAN、RS485及CAN控制接口

　　◆ 支持SCPI及Modbus协议

　　◆ USB接口支持文件导入、导出及截屏功能

　　◆ 4.3寸高清液晶屏，支持本地/远程控制

三、多通道电池模拟器FT8350系列应用领域

　　◆ BMS(电池管理系统)测试

　　◆ CMS(超容管理系统)测试

　　◆ 耳机、手机、平板电脑、电子烟等消费电子测试

　　◆ 电动工具类产品生产测试

　　◆ 其他各类电子产品供电测试

四、多通道电池模拟器FT8350系列主要功能

       ◆ 多种电池测试功能

　　FT8350系列产品具备电源模式，电池模拟，电池充电测试、放电测试，故障模拟等多种电池模拟功能。实现一机多用，精简测试设备，优化测试流程。用户还可以设置电芯参数(SOC、电压、容量、内阻等参数拟合)曲线模拟电池输出，用于测试待检产品。下，可接收触发信号用以产生带载变化，让您的测试随心所欲。

       ◆ 故障模拟功能

　　FT8350每通道标配故障模拟功能。单机具备最多24个独立输出模拟器通道，每通道都可实现正/负极短路、正/负极断路、极性反接等故障功能模拟。通过上位机软件直接控制，省去模拟电池故障的外置矩阵开关部件，为用户节约了空间和宝贵投资。

       ◆ 静态功耗测试

　　FT8350具备高精度的电压，电流测量。两个电流量程，电流精度高达1μA。通过FT8350为被测产品供电，可直观测试出被测产品在待机状态下静态功耗，筛选出不合格的产品。

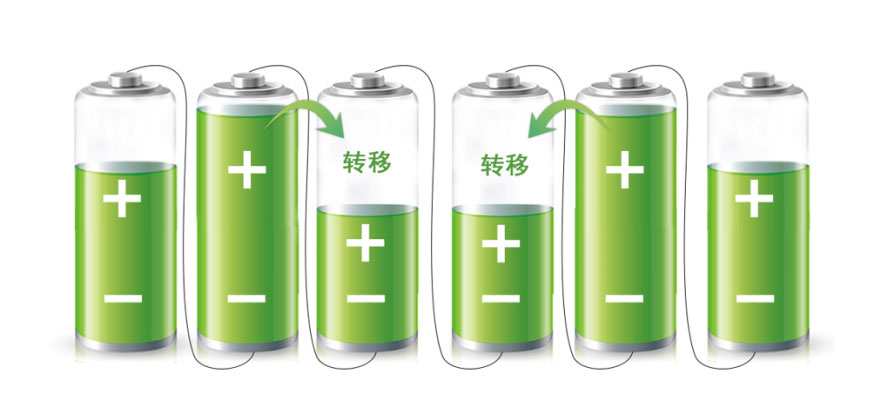

       ◆ 支持主被动均衡

　　FT8350系列采用电流双向设计，每通道均支持电流输出和吸入，均衡电流最高5A。用户可自定义电池充放电模型并通过专用上位机进行实时控制，完全满足BMS主动/被动均衡测试要求。

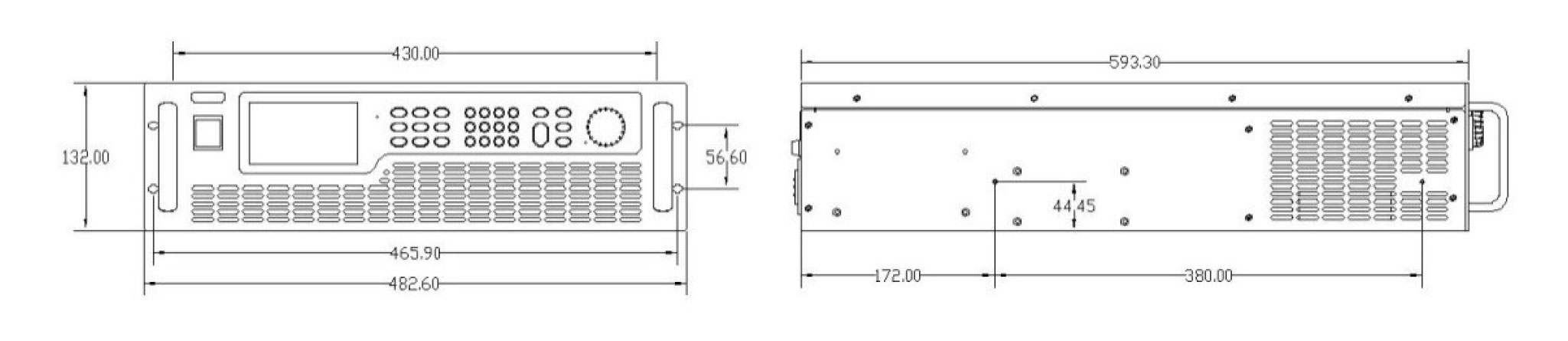

五、多通道电池模拟器FT8350系列尺寸图
