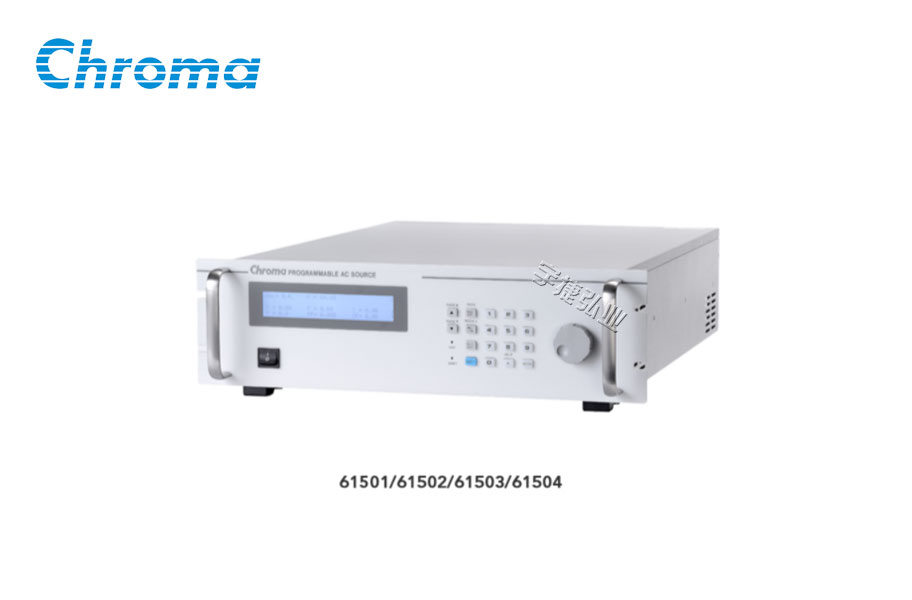

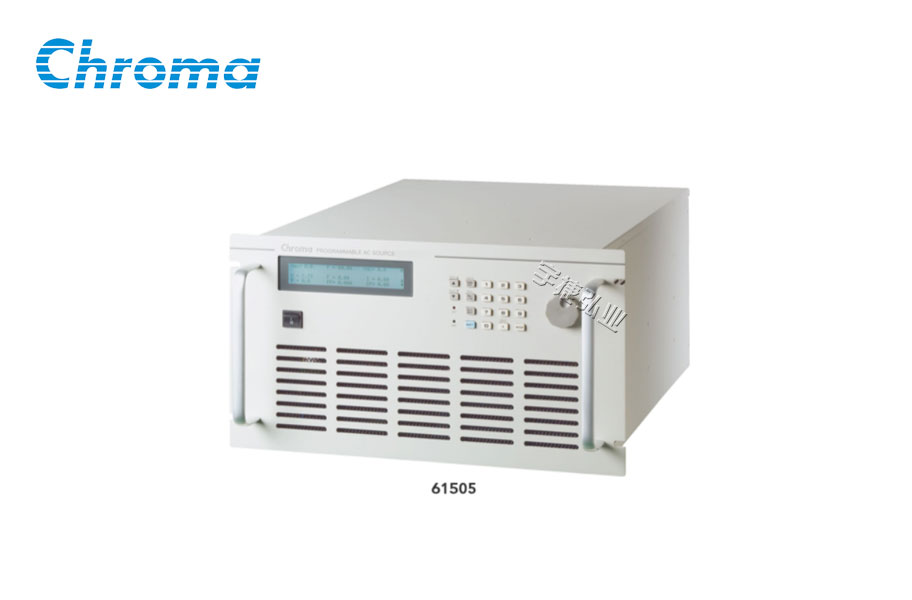

Chroma可編程交流电源供应器61501/61502/61503/61504/61505

一、可編程交流电源供应器61501/61502/61503/61504/61505概述

　　Chroma 61500系列交流电源供应器，树立了业界高性能AC电源产品的新标准。此系列产品可提供强大的使用功能，如电网干扰模拟，可编程输出阻抗，全方位的测量功能，合成波形与IEC标准测试软件。因拥有以上特点使得61500系列适合应用于一般商业产品，电力电子，航空电子设备，军事与IEC标准测试的开发和运用，并且从实验桌上测试到大量生产单位皆可适用。

　　本系列提供使用者不同容量的单相输出产品，从500VA到4000VA。不论是在研发设计，产品验证或量产测试等，都有最完善的应用选择。

　　61500系列产品使用最先进的脉宽调变技术，使其能输出多达6倍最大额定电流峰值的能力，使得61500系列成为测试浪涌电流的最佳选择。

　　不仅提供纯交流电压应用，AC+DC模式还扩展功能提供直流偏移电压的应用。61500系列运用先进的数位讯号处理技术(DSP)，能够提供高精度和瞬时电压波形测量，如电压均方根值，电流均方根值，实功率，功率因数，电流波峰因数以及量测多达40次的电流谐波成份。

　　61500系列提供使用者组合不同谐波成份的功能，为合成谐波失真波的形状。另外还提供了一个可输入外部类比信号端口，可从任意信号产生器产生模拟信号，并将此信号放大以模仿实际观察到的波形。

　　经由多功能的可编程波形设定和使用方便的操作软件，61500系列交流电源供应器让使用者能够完成符合IEC 61000-4-11(法规前测)/-4-13/-4-14/-4-28 的标准抗扰度测试。低阻抗和低电压的谐波特性使得61505成为符合IEC 61000-3-2标准的最佳选择，另外可程式化的输出阻抗，如再搭配闪烁量测仪器，便可做IEC61000-3-3的标准测试。

二、可編程交流电源供应器61501/61502/61503/61504/61505特点

　　◆ 额定输出值：

　　   输出功率：500VA(61501)，1000VA(61502)，1500VA(61503)，2000VA(61504)，4000VA(61505)

　　   电压范围：0-150V/ 0-300V/ Auto

　　◆ 先进的脉宽调变技术提供高功率密度的输出

　　◆ 交流+直流输出模式提供直流电压偏移模拟

　　◆ 改变电压和频率时，可编程变动斜率设定

　　◆ 低输出阻抗符合IEC 61000-3-2标准测试(61505)

　　◆ 可编程输出阻抗符合IEC 61000-3-3标准测试

　　◆ LIST，PULSE，STEP模式功能可模拟电力线干扰测试

　　◆ 可模拟IEC 6100O-4-11标准针对电压突降，短路中断和电压变化规定项目做测试

　　◆ 可符合IEC 61000-4-13标准针对谐波及间谐波规定项目做测试

　　◆ 可编程电压及电流限制

　　◆ 完整的测量功能，包括电流谐波测量

　　◆ 高输出电流波峰因数特性，为浪涌电流测试最好选择

　　◆ 可控制交流电相位角度(启动/结束)设定提供标示输出瞬时的TTL信号

　　◆ 提供可接受任意模拟讯号输入端口

　　◆ 三相功率输出(合并三台交流电源)

　　◆ 简易操作接口软件

　　◆ RS-232、GPIB、LAN和USB接口(选购配备)

三、可編程交流电源供应器61501/61502/61503/61504/61505面板说明
